精品梳理机及针布关键部位控制情况：罗拉式梳理机适合于梳理较长的纤维，根据工作辊尺寸，可梳理纤维长度范围38~203mm，根据不同针布，细度范围 1.1~60dtex，非常适合于非织造布用纤维的梳理。
图 1 是典型的双锡林双道夫罗拉式梳理机，主要有预梳开松系统、主梳理系统、凝聚输出系统和传动系统等组成，其中预梳开松系统、主梳理系统、凝聚输出系统与梳理成网相关性最大。
图 12.1 预梳开松系统由刺辊、胸锡林（开松锡林）及其上的胸工作辊、胸剥取辊（ 1~4 组）组成，它们均包卷上针布形成梳理组件。
刺辊下也有除尘刀及漏底。
预梳系统使纤维束获得初步分解，进行预梳，并起到排杂、短绒效果。
2.2 主梳系统由主锡林和工作辊、剥取辊（4~6 组）组成，它们均包卷上针布形成梳理组件，对纤维进行分梳、均混、剥取等作用，逐步将纤维束分解为单纤维。
2.3 凝聚转移与输出系统由道夫、剥取罗拉（或斩刀）组成，锡林将充分梳理的纤维凝聚转移至道夫针面上，再由剥网罗拉（双罗拉、三罗拉）或斩刀道夫上的纤维剥下来并形成纤维网。
2.4 为了使纤网纵横向强力比的差异减小，在道夫与剥取罗拉间加装一组（1~3 根）凝聚辊，其上也包卷上针布，每个凝聚辊都比前一个凝聚辊（第一个为道夫）的转速慢，因而纤网在进入凝聚辊针布的转移过程中，纤网中纤维受到了挤压，改变了纤维的取向。
这种作用还有一个额外的效果，就是在保持一排梳理机前后速度一致的同时，还能加快道夫的速度，更高的道夫速度可使在主锡林的每次旋转中带走更多的纤维，使梳理机总负荷更少，生产速度更快，为了保证质量的同时提高生产率，三道夫、四道夫无纺梳理机应运而生，不仅提高了纤维从主锡林上清除的速度，还进一步使纤维网的不规则变化均等，提高产品质量。
图 1 是典型的带凝聚装置无纺双道夫梳理机。
安装在锡林前面的杂乱辊，其上也包卷上针布，与锡林针布齿尖相对，转向相对，高转速产生的离心力使杂乱辊表面的纤维从张紧拉直状态变为悬浮在齿尖上的松弛状态，此外，高转速产生的空气涡流促使纤维随机分布，这样形成的纤网同样可以将纵横向强力比的差异减小。
德国特吕茨勒TC03
德国特吕茨勒TC03德国特吕茨勒TC-03型梳棉机主要技术特点1、⽤提⾼锡林位置的⽅法，增加梳理⾯积以提⾼梳理质量（1）将梳棉机锡林中⼼位置提⾼约20cm，使锡林与道夫刺辊之间的相对⼏何位置得到调整，使活动盖板前后固定盖板梳理弧在DK903型梳棉机的基础上增加20%，使前区梳理⾯积增加63%，后区梳理⾯积增加48%，TC-03型梳棉机与DK903型梳棉机相⽐，在同样的⽣条质量⽔平条件下，产量可相应增加，⽽在产量相同的条件下⽣条质量TC-03型梳棉机⽐DK903型梳棉机显著提⾼。
（2）在同样产量条件下，TC-03型梳棉机⽐DK903型梳棉机的⽣条质量明显改善。
TC-03型梳棉机与DK903型梳棉机⽣产环锭纱时在同等产质条件下13.3tex 环锭混纺纱细节减少23%，粗节减少55%，棉结减少49%，10万m纱疵A1减少87%，总纱疵减少69%，19.4tex纯棉精纱产量均为55kg，粗节减少30%，棉结减少24%，其他得重不匀、细节、纱线强⼒伸长率均基本相同。
⽣产29.2tex转环杯纱，产量增加75%，棉结减少57%，UT4微尘每100m增加稍许，其他纱线强⼒伸长率、细节、粗节、重不匀均变化不⼤。
总之,提⾼锡林位置、加和长梳理弧的技术措施改进后，使新型梳棉机不论⽣条质量及产量提⾼等⽅⾯都取得显著进步，这是TC-03型⾼产梳棉机技术进步的最重要⽅⾯。
2．固定盖板梳理技术的改进（1）由于锡林中⼼位置提⾼，使TC-03型梳棉机固定盖板梳理区加长了梳理弧长度，增加了梳理⾯积，使固定盖板数量进⼀步增加，⽽且可根据需要增减固定盖板数量，从⽽提⾼新型梳棉机对纺纱原料的适应性。
（2）新型固定盖板梳理区，包括有四种⽆件，其中分别是梳理元件（两根固定盖板组成的梳理件），清洁⽆件（带有除尘⼑的负压吸尘件），控制⽆件（通过负压调节控制棉⽹）及罩板件，在增减固定盖板时可发罩板的增减来调节，四种元件的设计具有平⾏互换性（见图2）（3）固定盖板梳理区的调节对不同的产品原料以及后⼯序不同纺纱⽅式对⽣条产质量的要求不同，可选配最佳的前后固定盖板等四种元件的配置。
梳理机上梳棉针布的全面介绍
梳理机上梳棉针布的全面介绍根据梳理机上加工的各种原材料的不同，可以在很宽的范围内选择不同的针布型号。
针布明细列表列举了我们的部分产品。
在与著名的罗拉梳理机厂家合作的过程中，经常能够发现出新的有长远意义的进步。
所有的梳理针布的生产过程，无论是金属针布还是弹性针布，都严格按照ＩＳＯ９００１标准进行。
如果您能根据自己的特殊的要求对针布提出建议，我们的技术人员将非常的高兴。
罗拉梳理机上所附带的十字部分就是一个很好例子自锁型针布推荐用于：●用于梳理机上预梳锡林的强力梳理过程●用于加工较长较粗的纤维，此外当工作面较宽时，可以保证安全为入罗拉、为入罗拉清洁辊和预分梳元件我们推荐在这些罗拉上使用自锁型针布（除了加工羊毛时使用的莫式针布）沟槽罗拉可以在安装自锁型针布时进行校正转移罗拉以及传送罗拉转移罗拉德针布必须保持坚固锋利以保证纤维的正常转移现在，可以在精梳毛纺工艺过程中采用转移刷片代替转移罗拉。
这一方式替代了著名的Ｔａｍｐｉｃｏ 钢丝针布，代替它安装于胸锡林与莫式辊之间的转移罗拉上以及第一第二莫式辊之间的转移罗拉上。
莫氏针布此种针布仅仅适用于精梳毛纺梳理机和带有除草装置的元件上。
由于采用了可以变化的齿局，所以仅仅用一套针布就可以获得里想得针齿排列形式。
杂乱辊杂乱辊上的针布受到不断增加的磨损，因此，我们也采用特殊的Ｇ４（ＣＵＴＴＹ－ＳＨＡＲＰ）合金生产这一阵布，可以使杂乱辊针布的使用凝聚罗拉由于针布采用了特殊的齿形结构以及抛光的表面，可以拥有完美的运行过程。
剥取罗拉我们提供完美的说明书，无论是否采用抛光表面。
锡林和道夫我们生产最佳的针布用来适应各种纤维，所有的措施都紧随最先进科学技术的发展。
由特殊合金制成的锡林针布可以用来加工较细的纤维抄针辊以及工作辊针布采用金属针布在加工人造纤维以及人造纤维与羊毛混纺时可以得到最好的梳理效果，推荐将弹性针布用于工作辊上加工细羊毛纤维。
可以选择特殊设计的工作辊针布，由于增加了与纤维的粘合力，可以用来加工较为难加工的纤维担毛辊我们生产三种类型的担毛辊针布：标准的担毛辊钢丝针布：ＺＩＧ－ＺＡＧ担毛辊钢丝针布和担毛辊用针片担毛辊针布的型号是由锡林针布的针齿密度决定的。
共筑核心竞争力——特吕茨勒非织造设备在TWE杭州

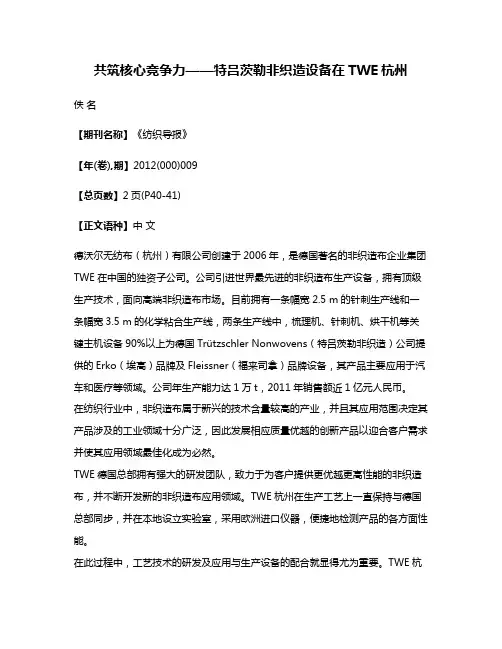

共筑核心竞争力——特吕茨勒非织造设备在TWE杭州佚名【期刊名称】《纺织导报》【年(卷),期】2012(000)009【总页数】2页(P40-41)【正文语种】中文德沃尔无纺布（杭州）有限公司创建于2006年，是德国著名的非织造布企业集团TWE在中国的独资子公司。
公司引进世界最先进的非织造布生产设备，拥有顶级生产技术，面向高端非织造布市场。
目前拥有一条幅宽2.5 m的针刺生产线和一条幅宽3.5 m的化学粘合生产线，两条生产线中，梳理机、针刺机、烘干机等关键主机设备90%以上为德国Trützschler Nonwovens（特吕茨勒非织造）公司提供的Erko（埃高）品牌及Fleissner（福来司拿）品牌设备，其产品主要应用于汽车和医疗等领域。
公司年生产能力达1万t，2011年销售额近1亿元人民币。
在纺织行业中，非织造布属于新兴的技术含量较高的产业，并且其应用范围决定其产品涉及的工业领域十分广泛，因此发展相应质量优越的创新产品以迎合客户需求并使其应用领域最佳化成为必然。
TWE德国总部拥有强大的研发团队，致力于为客户提供更优越更高性能的非织造布，并不断开发新的非织造布应用领域。
TWE杭州在生产工艺上一直保持与德国总部同步，并在本地设立实验室，采用欧洲进口仪器，便捷地检测产品的各方面性能。
在此过程中，工艺技术的研发及应用与生产设备的配合就显得尤为重要。
TWE杭州的工艺专家会与特吕茨勒非织造的工程师紧密沟通合作，根据生产原料及工艺进行设备配置及参数调节，最终真正实现工艺与产品的最优化。
只有先进稳定的设备才能将创新的工艺技术转化为成功的产品，也只有创新的工艺技术才能发挥设备的最大潜力。
TWE杭州可以说是这方面的典范。
正因如此，TWE杭州在终端客户，甚至宝马、奔驰等知名企业中拥有广泛的认可度，在国内非织造产品的市场竞争十分激烈，以至于一些低端产品已经开始上演价格战的今天，TWE杭州仍可以在市场上立于不败之地。
3-2梳棉机基础知识
2.刺辊下方的气流除杂
（1）利用调节落杂区长度采用除尘刀切割气流 刺辊部分的除杂，主要发生在给棉板和除尘刀之间的 第一落杂区及除尘刀和小漏底之间的第二落杂区两个 区域，此外还有部分短绒和尘屑从小漏底尘格和网眼 中排入后车肚。
（2）利用调节落棉板的安装角度等
新型梳理机刺辊下方的分梳板与三角小漏底之间分为 三个落杂区。给棉板工作面下端点与第一除尘刀顶端 之间为第一落杂区S1；第一导棉板与第二除尘刀顶端 之间为第二落杂区S2；第二导棉板与三角小漏底入口 之间为第三落杂区S3。
1。FA224型棉卷喂入式梳棉机工艺过程示意图 2。A186D型梳棉机工艺过程示意图
FA201
A186F
第二节 给棉与刺辊部分结构与作用原理
指从棉卷罗拉到锡林剥取点之间的机构。作用：握持分 梳、除杂。刺辊部分能除去棉卷中杂质50％～60％，落 棉含杂率达40％左右。
一、给棉与刺辊部分结构与作用 （一）棉卷架和棉卷罗拉
二、给棉部分的握持作用
（一）棉卷架和棉卷罗拉
棉卷架由生铁制成，中间有沟槽，用以搁置棉卷扦，从而 保持棉卷的中心位置。槽底倾斜的目的是使棉卷直径较小 时增加与棉卷罗拉间的接触，从而使棉卷退解正常，减小 意外牵伸。
棉卷罗拉由生铁制成，中空，D＝152mm，依靠回转摩擦 力使棉卷退解，表面有凹槽以避免棉卷打滑。
技术措施，提高了分梳能力，台时产量25～30kg。 FA224型及清钢联用的FA231型、FA232型、FA221 型、FA225型
2.瑞士立达：C10型、C51型、C60型
3.德国特吕茨勒公司：DK760型、DK803型
4.英国克洛斯洛尔公司：MARK5型 5.意大利马佐里公司：CX400型

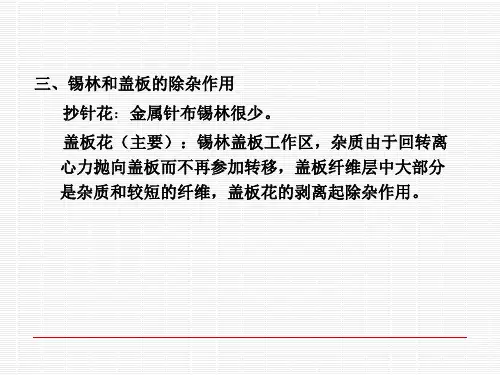

锡林和盖板的除杂作用与针布
