锡膏搅拌机操作规范
锡膏搅拌机操作规范
文 件 编 号
制 程 别设 备 名 称
工 序 名：核 准审核制 定NO 版次修订日期
1
A12010.12.282
3锡膏搅拌机操作规范
SMT 锡膏搅拌机锡膏搅拌作业步骤：
示意图：1》 打开搅拌机上盖,将以解冻OK之锡膏平整放入夹具
中。
2》确认固定OK后关上搅拌机上盖。
3》按下“电源按纽”打开电源，设定搅拌时间3-5分钟。
4》按
下“开始按纽”开始搅拌，待完成后自动停止。
5》搅拌完成后,打开上盖, 取出锡膏即可使用。
6》相关记录窗体见锡膏回温搅拌记录表。
注意事项：
1》机器工作中严禁将盖子打开，机器完全停止前严禁
将物品、头、手、身体伸到机器内。
2》固定锡膏位置两端锡膏重量要相等，防止造成转动中机器振动及异响，易损坏机体以保持搅拌时的平衡度。
3》搅拌锡膏后已立即清理机器内、外部 ，以防搅拌不同品牌的锡膏混淆，影响产品焊接质量。
4》若锡膏用量较小，无法用搅拌机，可用专业搅刀朝
同一方向搅拌5分钟即可。
6》在搅拌中如出现异常立即停止搅拌并通知技术人员处理。
上蓋鎖緊開關
時間設定啟動開關電源開關。
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书标题：锡膏搅拌机作业指导书引言概述：锡膏搅拌机是电子生产中常用的设备，用于搅拌和混合锡膏，保证其均匀性和稳定性。
正确操作锡膏搅拌机对生产质量至关重要。
本文将详细介绍锡膏搅拌机的操作指导，匡助操作人员正确使用设备，提高生产效率和产品质量。
一、设备准备1.1 确保设备处于稳定的工作台面上，避免震动和倾斜。
1.2 检查设备的电源线是否接地良好，避免电气故障。
1.3 清洁设备表面和搅拌器，确保无杂质和污垢。
二、操作步骤2.1 打开锡膏搅拌机的电源开关，待设备启动完成后进行下一步操作。
2.2 将需要搅拌的锡膏放入搅拌机的容器中，注意不要超过容器的最大容量。
2.3 关上搅拌机的盖子，按下启动按钮，设备开始搅拌。
三、搅拌时间控制3.1 根据锡膏的类型和粘度，设定合适的搅拌时间，普通建议搅拌时间在5-10分钟之间。
3.2 在搅拌的过程中，观察锡膏的状态，如果浮现异常情况，及时住手搅拌并检查原因。
3.3 搅拌完成后，关闭搅拌机，取出搅拌好的锡膏，准备下一步生产工序。
四、清洁和维护4.1 每次使用后，及时清洁搅拌机的容器和搅拌器，避免残留锡膏导致设备故障。
4.2 定期检查设备的机械部件和电气部件，确保设备正常运转。
4.3 如发现设备有异常情况或者故障，应及时通知维修人员进行处理，避免影响生产进度。
五、安全注意事项5.1 操作人员在使用锡膏搅拌机时，应穿戴好防护用具，避免发生意外伤害。
5.2 禁止在设备运转时触碰搅拌器或者容器，以免造成伤害。
5.3 操作人员应接受相关培训，了解设备的使用方法和安全注意事项，确保操作正确和安全。
结论：通过本文的介绍，希翼能够匡助操作人员正确使用锡膏搅拌机，提高生产效率和产品质量，确保设备的正常运转和安全操作。
操作人员应严格按照操作指导书进行操作，定期维护设备，确保设备的长期稳定运行。
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书一、搅拌机概述锡膏搅拌机是一种用于混合和搅拌锡膏的设备。
它主要由机架、搅拌机头、机电、控制面板等部份组成。
搅拌机头通过机电驱动，旋转搅拌螺旋，将锡膏进行充分混合，以确保其质量和均匀性。
二、安全操作注意事项1. 请确保搅拌机处于稳定的工作台面上，并且周围没有杂物妨碍操作。
2. 在操作前，请检查电源插头和电源线是否完好，避免电路短路或者漏电的情况发生。
3. 使用前请确保搅拌机头安装坚固，防止在操作过程中脱落。
4. 操作人员应穿戴好防护设备，包括手套、护目镜等，以防止意外伤害。
5. 操作过程中，请勿将手或者其他物体伸入搅拌机内部，避免发生危（wei）险事故。
6. 操作结束后，请及时关闭电源，将搅拌机头清洗干净，并保持设备的清洁和整洁。
三、操作步骤1. 打开搅拌机控制面板上的电源开关，确保电源指示灯亮起。
2. 检查搅拌机头是否安装坚固，确认无松动情况。
3. 将需要搅拌的锡膏放置在搅拌机头的容器中，注意不要超过容器的最大容量。
4. 关闭容器盖子，确保锡膏不会外溢。
5. 调节搅拌机头的转速，可以根据需要选择合适的速度。
6. 按下启动按钮，搅拌机开始工作。
7. 观察搅拌过程中的情况，确保锡膏被充分混合均匀。
8. 根据需要，可以适时调整搅拌时间和速度，以达到理想的混合效果。
9. 搅拌完成后，按下住手按钮，关闭搅拌机。
10. 将搅拌好的锡膏取出，进行后续操作或者存储。
四、故障排除1. 若搅拌机无法启动，请检查电源是否接通，电源插头是否插紧。
2. 若搅拌机头转速不稳定，请检查机电是否正常运转，是否需要维修或者更换。
3. 若搅拌机头发出异常声音，请即将住手使用，并联系维修人员进行检修。
4. 若搅拌机头无法正常搅拌，可能是容器安装不当或者锡膏过多导致，请检查并调整相应位置。
五、保养与维护1. 每次使用完毕后，请将搅拌机头清洗干净，避免残留物堆积影响下次使用。
2. 定期检查搅拌机头的螺旋和轴承等部件是否磨损或者松动，如有问题请及时修复或者更换。
锡膏搅拌机操作规程
1目的：明确锡膏搅拌机操作步骤及注意事项,以确保锡膏搅拌均匀。
2范围：适用于SMT 生产线的锡膏搅拌作业。
3.操作说明：1）取出需要搅拌的锡膏，确认锡膏瓶盖已经拧紧，将锡膏放在转轴的一侧，再取一个相同重量的治具放于另一侧，如图12）如需搅拌2瓶，需要将治具拿出，将两瓶相同重量的锡膏，同时放入两侧凹槽，两瓶锡膏重量不可相差超过±100g ，否则会造成转动中之振动及异声，易损坏机体，请使用者特别注意。
图12）确认安装好锡膏瓶后，将搅拌机盖子盖上，将盖子外部的锁环扣紧洛阳中光能源科技有限公司文件编号 ZGJBT-1锡膏搅拌机 安全操作规程发行部门 生产部 发行日期 2013-11-1 制定 夏鹏飞 版本 A0 审核 页次1\1核准将锡膏瓶放在转轴一侧的凹槽里面，并确认已装到底部将治具放置在转轴另一侧的凹槽将盖子外部的锁环扣紧图23）搅拌机锁好后，打开机器后面电源开关，按下电源开关到“—”位置图34）在机器上方时间设置盘上设置搅拌时间，一般锡膏的搅拌时间为3~5分钟。
设置时间步骤：①按住设置按钮5秒钟不放，对应显示屏数字会闪烁②分别按操作盘前三个按钮，设置时间。
③时间设置完后，再轻按一下设置，将时间保存。
④最后按下启动键，搅拌机进行工作。
图45）若中途停止则按下停止键，若不停止机器将在到达设定时间后自动停止，且恢复原设定状态。
4.注意事项：1）必须将锡膏瓶拧紧，避免锡膏从瓶中甩出。
1）在运行状态中禁止打开机器盖，避免锡膏瓶甩出伤人。
1.按住设置按钮5秒钟不放2.设置百位数大小3.设置十位数大小4.设置个位数大小4.按下启动按钮开始搅拌。

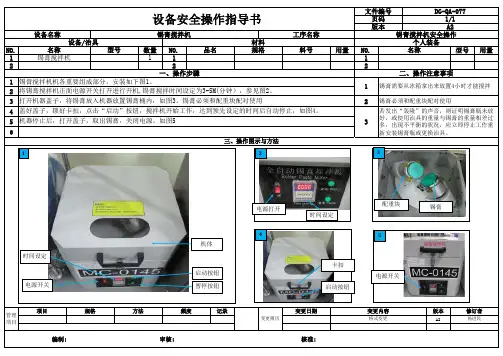

设备安全操作指导书
NO.数量NO.
用量
NO.型号用量
11
112
2
21232456
记录
版本
A2
设备安全操作指导书
锡膏需要从冰箱拿出来放置4小时才能搅拌若发出“轰隆”的声音，则证明锡膏瓶未放好，或使用治具的重量与锡膏的重量相差过多，出现不平衡的状况，应立即停止工作重新安装锡膏瓶或更换治具。
编制: 审核: 核准:
管理项目
变更履历
13
格式变更
杨进民
三、操作图示与方法
项目规格方法频度变更日期变更内容
修订者
打开机器盖子，将锡膏放入机器放置锡膏桶内，如图3。
锡膏必须和配重块配对使用
锡膏必须和配重块配对使用
盖好盖子，锁好卡扣，点击“启动”按钮，搅拌机开始工作，达到预先设定的时间后自动停止，如图4。
机器停止后，打开盖子，取出锡膏，关闭电源。
如图5
一、操作步骤二、操作注意事项
锡膏搅拌机机各重要组成部分，安装如下图1。
将锡膏搅拌机正面电源开关打开进行开机,锡膏搅拌时间设定为3-5M(分钟），参见图2。
名称锡膏搅拌机
名称型号
品名规格
料号
设备名称
锡膏搅拌机
工序名称锡膏搅拌机安全操作
设备/治具
材料个人装备文件编号DG-QA-077
页码1/1版本
A2
2
1
4
5
3
启动按钮
电源开关
机体
电源打开
卡扣
时间设定
时间设定
暂停按钮
配重块
锡膏
启动按钮
电源开关。
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书引言概述：锡膏搅拌机是电子创造行业中常用的设备之一，用于将锡膏搅拌均匀以提高焊接质量。
本文将详细介绍锡膏搅拌机的操作指导，以确保操作人员能够正确使用该设备，提高工作效率和产品质量。
一、设备准备1.1 检查设备完整性：确保锡膏搅拌机的所有零部件完好无损，包括机身、搅拌刀、电源线等。
如有损坏或者缺失，应及时更换或者修复。
1.2 清洁设备：在使用锡膏搅拌机之前，应先将设备进行清洁，以去除可能存在的污垢和残留物。
可以使用清洁剂和软布进行擦拭，确保设备表面干净。
1.3 检查电源：确认锡膏搅拌机的电源线是否完好，并插入稳定的电源插座。
检查电源开关是否正常，确保设备可以正常通电。
二、操作步骤2.1 打开设备：将电源开关打开，等待锡膏搅拌机启动。
在启动过程中，应注意观察设备是否有异常噪音或者振动，如有异常应即将住手使用并检查故障原因。
2.2 加入锡膏：将需要搅拌的锡膏倒入搅拌机的容器中。
注意不要超过设备的最大容量，以免溢出。
在加入锡膏时，应将容器盖好，以防止灰尘或者杂质进入。
2.3 调整搅拌时间：根据锡膏的特性和要求，调整搅拌时间。
普通来说，搅拌时间越长，锡膏的均匀程度越高。
但过长的搅拌时间可能会导致锡膏过度变稀，影响焊接效果。
三、注意事项3.1 安全操作：在操作锡膏搅拌机时，应注意安全。
避免手指或者其他物体接触搅拌刀，以免发生意外伤害。
同时，应避免将水或者其他液体溅入设备内部，以防止短路或者损坏。
3.2 定期保养：定期对锡膏搅拌机进行保养和清洁，以延长设备的使用寿命。
清洁时，应注意避免使用腐蚀性或者磨损性的清洁剂，以免对设备造成损坏。
3.3 储存锡膏：在搅拌完成后，应将剩余的锡膏储存在密封容器中，避免暴露在空气中。
同时，应将容器存放在阴凉、干燥的地方，以防止锡膏变质。
四、故障排除4.1 设备无法启动：检查电源是否正常连接，确认电源插座是否正常工作。
如仍无法启动，可能是设备内部故障，建议联系售后服务人员进行维修。
锡膏搅拌机操作规程
名称SMT锡膏搅拌机操作规程
1目的：
明确操作步骤及注意事项,以确保锡膏搅拌均匀。
2范围：
适用于本SMT的锡膏搅拌作业。
4 职责与权限：
4.1 机台领班负责每月对搅拌时间的校正和每日点检确认。
4.2 值日生负责每日的点检、记录。
5作业内容：
5.1 搅拌机规格：
5.2锡膏搅拌准备:
5.2.1旋手柄松开锡膏瓶置放槽。
5.2.2将已经回温瓶锡膏放入置放槽内。
5.2.3旋手柄拧紧锡膏瓶置放槽之螺丝到适当范围,不能太紧,以免引起锡膏瓶变形而使锡膏溢出,且关好安
全盖。
5.2.4搅拌好的锡膏按照"锡膏管理标签进行填写。
锡膏搅拌机作业指导书
锡膏搅拌机作业指导书一、概述锡膏搅拌机是一种用于将锡膏均匀搅拌的设备，主要应用于电子制造行业中的焊接工艺。
本作业指导书旨在详细介绍锡膏搅拌机的操作步骤、注意事项和维护保养方法，以确保设备的正常运行和操作人员的安全。
二、操作步骤1. 准备工作a. 确保锡膏搅拌机处于稳定的工作台上，并连接好电源。
b. 检查设备是否清洁，无杂物和污渍。
c. 检查锡膏容器是否放置在正确的位置，并确保容器密封良好。
2. 打开设备a. 按下电源按钮，确保设备正常开启。
b. 检查设备显示屏，确认设备处于正常工作状态。
3. 设置参数a. 根据生产要求，在设备控制面板上设置合适的搅拌时间和速度。
b. 确保设备参数的设置符合锡膏搅拌的要求。
4. 加入锡膏a. 打开锡膏容器，并将锡膏倒入搅拌机容器中。
b. 注意避免锡膏溅出或污染设备。
5. 开始搅拌a. 关闭搅拌机容器盖，并确保盖子密封良好。
b. 按下搅拌按钮，启动搅拌机。
c. 观察搅拌过程中的运行情况，确保锡膏均匀搅拌。
6. 完成搅拌a. 根据设备设置的搅拌时间，等待搅拌完成。
b. 搅拌结束后，按下停止按钮，关闭搅拌机。
7. 清洁设备a. 关闭设备电源，断开电源线。
b. 使用干净的布或纸巾清洁设备表面和容器。
c. 清理设备周围的杂物和残留物。
三、注意事项1. 操作人员应熟悉设备的使用方法和操作流程，并经过相关培训。
2. 在操作过程中，应佩戴适当的个人防护装备，如手套和护目镜。
3. 确保设备处于稳定的工作台上，避免因设备晃动而引发意外。
4. 在加入锡膏前，检查锡膏容器是否密封良好，避免锡膏溅出造成污染。
5. 搅拌机搅拌过程中，不得随意打开容器盖，以免造成伤害。
6. 搅拌机搅拌结束后，应及时关闭设备，避免能源浪费和设备损坏。
7. 定期进行设备维护保养，清洁设备表面和容器，检查设备的电源线和控制面板是否正常。
四、维护保养方法1. 定期检查设备的电源线是否破损，如有破损应及时更换。
2. 每次使用后，清洁设备表面和容器，避免锡膏残留导致设备故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锡膏搅拌机操作规范
1.目的：
供锡膏搅拌操作人员提供正确的操作方法.
2.适用范围：
适用于本公司的锡膏搅拌机。
3.内容:
3.1把机器水平放置于工作台上,接入电源 AC220V。
3.2将待搅拌锡膏在红胶<<锡膏、红胶使用记录表>>按要求进行登记。
3.3打开机箱锁,掀开机盖,取已解冻的锡膏两瓶,分别放入两个锡膏夹具内,然后锁紧,如只搅拌一瓶锡膏,可将与锡膏重量相等的模具放入夹具内,锡膏放入另一个夹具内,然后锁紧螺丝。
3.4确认锡膏容器已经夹紧妥当后,关上机箱,锁好机箱锁,打开电源开关.设定时间为3～5分钟。
3.5时间设定后,按下绿色启动开关开始搅拌,搅拌完成后,打开机盖,松开锡膏原夹具,取出锡膏放入指定地方供生产使用，并在<<锡膏、红胶使用记录表>>。
3.6每天下班时对设备进行清洁保养。
4.注意事项:
4.1机器运转过程中切勿打开机箱盖,以免造成安全事故。
4.2 被搅拌的两瓶锡膏规格和重量应相同,必须确认锡膏被夹具完全夹紧,以免影响机器的平衡。
4.3时间设定的范围是0.1-9.9分钟,如超过范围,可在停止搅拌后再设定所需时间进行搅拌。
4.4机器运转过程中如有异常响,请立即按下红色停止开关停机,在机转动停
止以前,请勿打开机盖。
5、使用表单
《锡膏、红胶使用记录表》。
