固定翼飞机控制基本方法
固定翼飞行器控制原理
固定翼飞行器控制原理
纵向控制主要是控制飞行器的升力和速度，通过控制飞机的舵面来实现。
在纵向控制中，主要控制面有升降舵、副翼和推力。
升降舵主要用于控制飞机的升降运动，当驾驶员向前推动控制柄时，升降舵扰动空气流动，改变飞行器的大气动力学特性，从而使得飞机俯冲并加速。
当驾驶员向后拉动控制柄时，升降舵反扰动空气流动，使得飞机爬升并减速。
副翼主要用于控制飞机的滚转运动，当驾驶员向左或向右转动控制柄时，副翼产生升力不对称，引起飞行器绕着纵轴的旋转。
这种旋转使得飞机的行进方向发生变化。
推力控制主要通过改变发动机的功率和推力来实现飞行器的加速和减速。
驾驶员通过油门控制杆来控制发动机的油门，从而控制飞机的速度。
横向控制主要用来控制飞机的横风阻力和空气动力学特性，以保持飞机的稳定和方向。
在横向控制中，主要的控制面有方向舵和副翼。
方向舵主要用于控制飞机的偏航运动，当飞机遇到侧向风或其他偏航力矩时，方向舵可以产生偏移力矩，使飞机绕垂直轴旋转，以保持飞机的方向稳定。
副翼在横向控制中起到辅助的作用，主要是根据飞机的横向运动情况来调整飞机的飞行姿态和姿态稳定性。
航向控制主要用于控制飞机的航向和方向，主要控制面包括方向舵和副翼。
方向舵会通过产生一个偏离力矩来实现方向的控制，副翼则会通过调整飞机的侧滑角来控制航向的稳定性。
此外，固定翼飞行器的控制还需要依靠飞行器的惯性导航系统、自动驾驶系统和遥控装置等来提供飞行器的导航信息和精确的数据输入。
总之，固定翼飞行器的控制原理是通过操纵飞行器的控制面，调整飞机的姿态、速度和方向来实现飞行动作的控制，从而实现飞行器稳定性和飞行方向的控制。
01-固定翼飞机的航迹控制建模及控制性能分析
L
Px
V
o
D mg
中国大学MOOC
中国大学MOOC
中国大学MOOC
图 2 固定翼飞机纵向受力分析图
如图 2 为固定翼飞机纵向受力分析图，图中 x 机体纵轴，V 为航
中国大学MOOC
中国大学MOOC
中国大学MOOC
迹速度矢量， P 是发动机推力， D 为空气阻力，方向为V 的反方向，
L 为空气升力，方向垂直速度向上， 为迎角、 为俯仰角、 为航
3.6346
0
现取系统的输出为：Y V ,, q, T 。输出方程为
中国大学MOOC
中国大学MOOC
中国大学MOOC
中国大学MOOC
中国大学MOOC
中国大学MOOC
中国大学MOOC
Y CX
（3）
中国大学MOOC
中国大学MOOC
中国大学MOOC
中国大学MOOC
中国大学MOOC
则 F-18A 在上述基准状态下的输出矩阵为
中国大学MOOC
中国大学MOOC
中国大学MOOC
将上述力和力矩公式代入物理方程中并在某一平衡状态附近对其
线性化可得如下状态方程
X AX BU
（2）
中国大学MOOC

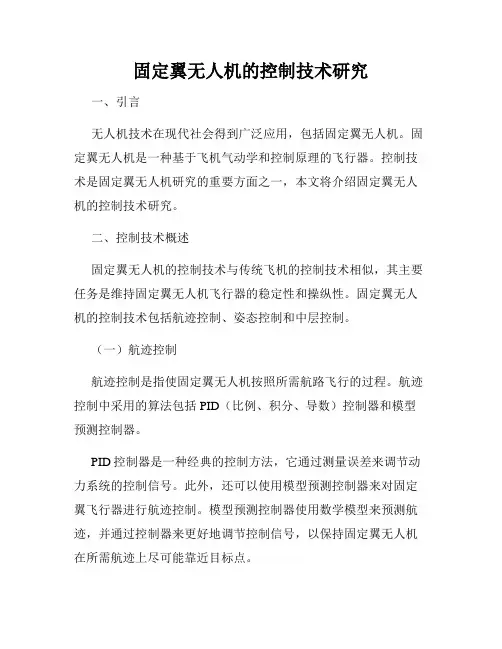

固定翼无人机的控制技术研究
固定翼无人机的控制技术研究一、引言无人机技术在现代社会得到广泛应用，包括固定翼无人机。
固定翼无人机是一种基于飞机气动学和控制原理的飞行器。
控制技术是固定翼无人机研究的重要方面之一，本文将介绍固定翼无人机的控制技术研究。
二、控制技术概述固定翼无人机的控制技术与传统飞机的控制技术相似，其主要任务是维持固定翼无人机飞行器的稳定性和操纵性。
固定翼无人机的控制技术包括航迹控制、姿态控制和中层控制。
（一）航迹控制航迹控制是指使固定翼无人机按照所需航路飞行的过程。
航迹控制中采用的算法包括PID（比例、积分、导数）控制器和模型预测控制器。
PID控制器是一种经典的控制方法，它通过测量误差来调节动力系统的控制信号。
此外，还可以使用模型预测控制器来对固定翼飞行器进行航迹控制。
模型预测控制器使用数学模型来预测航迹，并通过控制器来更好地调节控制信号，以保持固定翼无人机在所需航迹上尽可能靠近目标点。
（二）姿态控制固定翼无人机的姿态控制是指控制器过程中控制飞行器的姿态变化，以完成所需的飞行任务。
姿态控制主要通过自动姿态控制系统和人工控制的方式实现。
当前，自动姿态控制系统是固定翼无人机的核心技术之一。
自动姿态控制系统能够对飞行器进行即时的反馈和自适应控制，帮助无人机维持稳定的姿态和提高其飞行效率。
此外，还可以通过手动控制方式来实现飞机的姿态控制。
手动控制方式主要使用遥控器和控制器，在需要时手动输入飞机姿态的调整。
（三）中层控制中层控制是固定翼无人机控制系统的关键技术之一。
它主要是通过集成多种传感器获得所需要的信息。
中层控制主要涉及到攻角控制、空速控制、高度控制、导航控制等。
攻角控制是指控制飞机姿态，使其维持理想攻角的控制方式。
空速控制是指控制飞行器的空速度与所需的速度相匹配的控制方式。
高度控制是指使飞行器维持所需高度的控制方式。
导航控制是指通过GPS等定位设备，让无人机能够完成既定的导航任务的控制方式。
三、控制技术发展趋势随着无人机使用的普及和技术的不断发展，固定翼无人机的控制技术也在不断发展。
固定翼飞机控制基本方法
固定翼飞机控制基本方法1.机身控制机身控制是通过机身的姿态来控制飞机的运动，包括俯仰、滚转和偏航。
俯仰控制是通过改变机身前后倾斜角度来控制飞机上下运动，一般由水平安定面（如水平安定面）控制。
滚转控制是通过改变机身左右倾斜角度来控制飞机的左右翻滚运动，一般由副翼控制。
偏航控制是通过改变飞机的方向来控制飞机的左右航行方向，一般由方向舵或舵尾拉杆控制。
2.舵面控制舵面控制主要通过操作飞机的各类舵面来改变飞机的姿态和方向。
主要的舵面包括副翼、升降舵和方向舵。
副翼主要用于控制飞机的滚转运动，通过上下挠曲达到改变飞机倾斜角度的目的，从而改变飞机的滚转运动。
升降舵主要用于控制飞机的俯仰运动，通过上下挠曲达到改变飞机前后倾斜角度的目的，从而改变飞机的俯仰运动。
方向舵主要用于控制飞机的偏航运动，通过左右挠曲达到改变飞机的左右旋转角度的目的，从而改变飞机的偏航运动。
3.油门控制油门控制主要通过加速和减速发动机来改变飞机的速度和推力，进而改变飞机的爬升和下降状态。
加速发动机可以增加飞机的速度和升力，从而提高飞机的爬升能力。
减速发动机可以减小飞机的速度和升力，从而使飞机下降或者折返。
4.重量平衡控制重量平衡控制主要通过调整飞机的重心位置来改变飞机的平衡状态，从而控制飞机的姿态和稳定性。
调整飞机的重心位置可以通过改变货舱和燃料箱的装载情况来实现。
当飞机前后重心位置不合适时，会导致飞机的姿态发生变化，进而影响飞机的稳定性和操纵性。
综上所述，固定翼飞机的控制基本方法主要包括机身控制、舵面控制、油门控制和重量平衡控制。
这些方法通过控制飞机的姿态、方向、速度和重心位置来实现对飞机的运动和姿态的控制。
这些控制方法的协调配合可以确保飞机的稳定性和操纵性，从而使飞机能够安全、平稳地飞行。
固定翼飞机基础知识
固定翼飞机基础知识
固定翼飞机是一种通过翼面产生升力以支持自身重量并在空气
中飞行的飞行器。
它由机身、机翼、机尾、机头、发动机和其他组件构成。
机翼产生升力，机身和机尾提供稳定性和控制，发动机提供动力。
固定翼飞机的飞行原理是利用翼面产生的升力来支持自身重量，并通过控制机翼的角度和方向来改变飞行方向和高度。
机翼的升力是由飞机在飞行过程中向下推出的空气流在机翼上产生的，这种流动称为翼型流。
固定翼飞机的飞行控制有三个基本动作：滚转、俯仰和偏航。
滚转是指机翼绕飞机中心轴旋转，使飞机向左或向右转弯；俯仰是指机翼绕飞机前后轴旋转，使飞机上升或下降；偏航是指飞机绕垂直轴旋转，使飞机向左或向右侧倾。
固定翼飞机的类型有很多，例如单发、多发、高翼、低翼、双翼、三翼和斜翼等。
每种类型的飞机都有其特点和用途。
固定翼飞机的飞行安全是非常重要的，需要遵守各项飞行规定和标准操作程序，定期进行维护和检修，确保飞机安全可靠。
- 1 -。
固定翼的起飞降落方法及心得
固定翼的起飞降落方法及心得固定翼飞机的起飞、降落是每次飞行任务中最重要且最复杂的阶段之一、起飞是将飞机由地面上升至空中的过程，而降落则是将飞机从空中安全地着陆在地面上的过程。
以下将详细介绍固定翼飞机的起飞、降落方法，并分享一些心得体会。
起飞方法：1.准备起飞前，必须检查飞机的各项操作系统和设备是否正常运转。
检查项包括舵面、发动机、起落架、燃油以及仪表设备等。
2.调整好座舱机构，确保驾驶员和乘客的安全和舒适。
系好安全带，调整座椅，确保视野良好。
3.在起飞前的几分钟，飞行员需要与机组成员进行通信，协调好起飞程序，调整导航设备，核对天气信息和航线等情况。
4.开启发动机并进行预热。
这个过程包括控制油门和油门手柄，同时监测仪表面板上的各项指示，确保发动机正常运转。
5.在起飞过程中，驾驶员需要合理运用油门、操纵杆和襟翼等操控设备，控制飞机的速度、姿态和航向。
同时，要密切关注仪表的指示，确保飞机的飞行参数处于安全范围内。
6.当飞机达到最佳起飞速度时，驾驶员应将飞机轻轻抬起，使其离开地面。
在离开地面后，应继续上升以保持安全的飞行高度。
降落方法：1.准备降落前，飞行员需要与机组成员再次进行通信，协商好降落程序，通报塔台和其他飞机的情况。
2.根据机场的指示，驾驶员需要选择适当的下降航道，并调整飞机的速度和高度。
在下降过程中，应保持与其他飞机的安全距离，并严格遵循空中交通管制的规定。
3.在接近跑道时，飞行员需要逐渐减速，确保飞机稳定在预定的下降角度。
同时，要维持正确的姿态和航向，并根据仪表指示调整飞机的姿态和航向。
4.一旦飞机接近跑道，飞行员需要降低速度，逐渐下降，使飞机与跑道平行，并保持适当的下降率。
同时，要修正飞机的姿态和航向，以确保安全着陆。
5.在飞机接近跑道的最后阶段，飞行员需要减小油门，使飞机平稳地接触到跑道。
一旦接触地面，驾驶员需要舵面和刹车系统，逐渐降低速度，并保持直线行驶。
6.最后，飞机需要滑行至停止的位置，并关闭发动机。
固定翼飞机的操作方法
固定翼飞机的操作方法固定翼飞机的操作方法主要包括起飞、飞行、以及降落。
以下是固定翼飞机的详细操作步骤：1. 起飞准备：在起飞前，飞行员需要完成一系列的准备工作。
首先，检查飞机的机械设备和电子设备是否正常运行。
其次，确认燃油和机油是否充足。
最后，检查气象状况和机场跑道情况，确保起飞环境安全。
2. 起飞：在起飞前，飞行员需要将飞机停在距离跑道起点合适的位置。
然后，启动发动机，并依照指示仪表对其运行状态进行监测。
一旦发动机工作正常，飞行员可以向塔台通报起飞意图。
此时，飞行员需要将飞机加速至起飞速度，并拉起离地。
维持适当的爬升角度，直到飞机达到所需巡航高度。
3. 飞行操作：在飞行过程中，飞行员需要不断监测仪表，确认飞机的状态。
掌握飞机的稳定性是飞行操作的基本要求。
为此，飞行员需要操作操纵杆和脚踏操纵器，控制飞机的姿态和航向。
- 操纵杆：操纵杆用于控制飞机的俯仰和滚转。
当飞行员向前或向后推动操纵杆时，飞机的机头会向下或向上倾斜，从而改变飞机的俯仰角度。
当飞行员将操纵杆向左或向右转动时，飞机会沿着横轴旋转，改变飞机的滚转角度。
- 脚踏操纵器：脚踏操纵器用于控制飞机的偏航。
当飞行员向左或向右踩下对应的脚踏操纵器时，飞机会沿着纵轴旋转，改变飞机的偏航角度。
在飞行操作中，飞行员还需要通过仪表来监测飞机的速度、高度、姿态和方向等状态。
不同飞行阶段和飞行任务需要不同的飞行操作手法和技巧，如起飞爬升、巡航、转弯、下降和下滑等。
飞行员需要根据实际情况进行相应的操作。
4. 降落准备：在降落前，飞行员需要提前准备降落的相关信息。
包括向塔台通报降落意图、确认机场气象状况和风向等。
同时，飞行员需要降低飞机的速度和高度，减小飞机的姿态和航向变化，为顺利降落做好准备。
5. 降落：在接近跑道时，飞行员需要适时放下起落架，并使飞机与跑道平行。
调整飞机的姿态和航向，确保飞机平稳接地。
当飞机接地后，飞行员需要使用刹车和反推杆来减速，并保持飞机在跑道上直线行驶。
固定翼飞机
固定翼飞行原理、操纵方式及航电系统调研报告固定翼飞机简称定翼机，常简称为飞机，是指由动力装置产生前进的推力或拉力，由机身的固定机翼产生升力，在大气层内飞行的重于空气的航空器。
它是固定翼航空器的一种，也是最常见的一种，另一种固定翼航空器是滑翔机。
飞机按照其使用的发动机类型又可被分为喷气飞机和螺旋桨飞机。
1.飞机结构尽管可以被设计用于很多种不同的目的，大多数的固定翼飞机还是有相同的主要结构，主要包含机身，机翼，尾翼，起落架和发动机。
如图1所示。
图1：飞机结构机身是飞机的主体结构，其中有飞机的控制装置。
另外，机身可能也提供货舱和其他主要飞机部件的挂载点。
机翼是连接到机身两边的翅膀，也是支持飞机飞行的主要升力表面。
很多飞机制造商设计了多种不同的机翼样式，尺寸和外形。
每一种都是为了满足特定的需要，这些需要由具体飞机的目标性能决定。
飞机尾巴部分的正确名字叫尾翼。
尾翼包括整个的尾巴部分，由固定翼面如垂直尾翼和水平尾翼组成。
可活动的表面包括方向舵，升降舵，一个或者多个配平片(补翼)。
如图2。
另一种尾翼的设计不需要升降舵。
相反，在中央的铰链点安装一片水平尾翼，铰链轴是水平的。
这种类型的设计叫全动式水平尾翼，使用控制轮移动，就像使用升降舵一样。
例如，当你向后拉控制轮时，水平尾翼转动，拖尾边缘向上运动。
水平尾翼还有一个沿尾部边缘的防沉降片。
如图3。
图2：飞机尾翼图3：全动式水平尾翼起落架是飞机停放，滑行，起飞或者着陆时的主要支撑部分。
大多数普通类型的起落架由轮子组成，但是飞机也可以装备浮筒以便在水上运作，或者用于雪上着陆的雪橇。
发动机一般包括引擎和螺旋推进器。
引擎的主要作用是为螺旋推进器提供转动的动力。
它也产生电力，为一些仪表提供真空源，在大多数单引擎飞机上，引擎为飞行员和乘客提供热量的来源。
引擎飞机引擎罩盖住，或者在某些飞机上，它被飞机引擎机舱包围。
引擎罩或者引擎机舱的作用是使得引擎周围的空气流动变得流线型，用管子引导气缸的空气来帮助冷却引擎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固定翼飞机控制基本方法
飞机控制的几个关键要素无非是方向舵、升降舵、副翼、油门这四个通道，其他都是锦上添花，把这四个通道的控制掌握了，基本的飞行就没有问题，至少，在模拟器上是这样，等飞完真机再验证下。
我用的模拟器是G4，需要提醒一下，G4目前虽然可以安装在Win7和Vista上，但在这两个系统上无法实现调校，需要以Win2000的兼容方式运行才行。
方向舵
在地面滑行时，方向舵用来控制飞机转向，但在空中飞行时，方向舵是用来使机身与飞行方向保持一致，不要妄想用方向陀实现飞机空中转向，这是我在模拟器上摔机无数的根本错误操作之一。
升降舵
当机翼保持水平时，拉升降舵实现飞机抬头，注意目的是使飞机抬头而不是爬升，爬升主要依靠油门的控制，升降舵只是起辅助作用，这是我在模拟器上摔机无数的根本错误操作之二。
副翼
副翼用来控制机翼向左或向右倾斜或保持水平，副翼与升降舵配合实现飞机的空中转弯。
空中转弯
1利用副翼将机翼向要转的方向倾斜，达到需要的斜度后迅速将发射器副翼拉杆回中2立即拉升降舵，幅度为保持飞机在转弯过程中不掉头
3完成转弯后回中升降舵，反向打副翼以实机翼恢复水平。
操作的关键：
转弯半径取决于副翼操作幅度的大小，而不是压副翼时间的长短，正确的操作方法是短暂压一下副翼使机翼达到期望的倾斜度，然后让副翼操作杆回中，否则机翼倾斜度会越来越大，即便拉升降舵，飞机也会急剧的螺旋俯冲，这是我在模拟器上摔机无数的根本错误操作之三。
拉升降舵的幅度取决于机翼的倾斜度，倾斜度越大，拉升降舵的幅度越大，升降舵拉升幅度在转弯过程中尽量保持不变，保持飞机的稳定，这就要求操作杆移动幅度要正确，这个只有在模拟器上多多练习体会。
飞行高度
一般来讲，油门在1/4~1/2之间的某个位置时，飞机会达到平衡状态并保持稳定飞行，如果需要爬升到新的高度时，慢慢拉油门，飞行速度增加从而导致机翼产生的升力增加，当达到要求的高度时，再将油门拉回原来的位置。
