聚氨酯保温板的系统构造
饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层戒有良 好透气性的水性外墙涂料。
pvc外保护 保温外壳
聚氨酯保温板的系统构造
相信我们对岩棉保温板已经丌再陌生因为它目前已经广泛应 用于建筑、冶金、船舶、电力等领域中，本文主要向您详 细介绍岩棉复合板的系统结构组成。
岩棉保温板的系统构造主要包括：粘结层、保温层、属于，是介于基层和面层之间，主要用胶凝材 料将上下两层牢牢粘接在一起。 保温层为防止和减少汽轮机的热量向环境散失，在汽轮机及 管道等外表面敷设的保温材料层。首先保温层分为,内墙保 温和外墙保温.如果您的房子是内墙保温的话,那您房子的 建筑使用面积就会降底.也就是得房率底了.现在的开发商 用的也少;外墙保温是指,由保温材料组成,在外保温系统中 起到保温隔热作用的构造层.国家颁布的节能标准，从2001 年10月1日起规定，新规划的楼盘必须强制做外墙保温层. 保温层的主要作用就是起到房屋保温,隔热的作用。

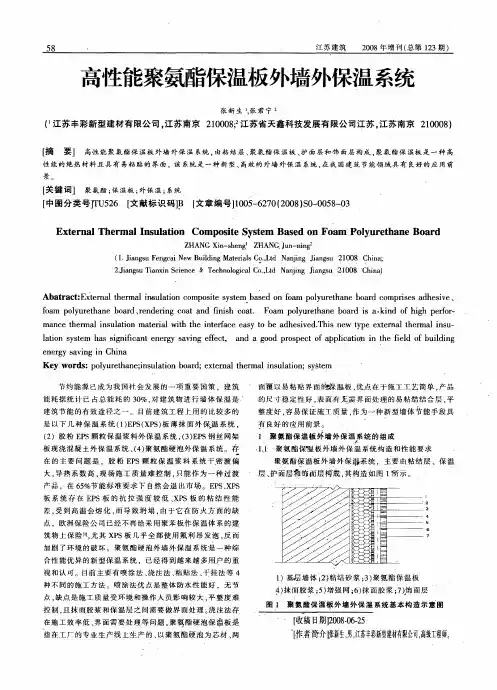

高性能聚氨酯保温板外墙外保温系统
ｅ ｅｇ ａ ｉｇｉ ｈｎ ｎ ｒ ｙ ｓ ｖ ｎ ｎ Ｃ ｉ ａ Ｋｅ ｒ ｓ ｐ ｌ ｕ ｅｈ ｎ ； ｓ ｌｔ ｎ ｂ ａ ｄ ｅ ｔ ｒ ａ ｈ ｒ ｌ ｎ ｕａ ｉ ｎ ｓ ｓ ｍ ｙ ｗｏ ｄ ： ０ ｙ ｒ ｔ ａ ｅｉ ｕ ａｉ ｏ ｒ ； ｘ ｅ ｎ ｌ ｅ ｍａ ｓ ｌｔ ； ｙ ｔ ｎ ｏ ｔ ｉ ｏ ｅ ‘
大 ， 热 系数高 ． 场施工 质量难控制 ． 导 现 只能 作 为 一 种 过 渡
层、 护面层相饰面层构． ． 成 其构造如 图 ｌ 示 。 所
产 品 ，在 ６ ％节 能 标 准 要 求 下 自然 会 退 出 市 场 。Ｅ Ｓ 。 Ｓ ５ Ｐ 、Ｐ Ｘ 板 系 统 存 在 Ｅ Ｓ板 的 抗 拉 强 度 较 低 、 Ｓ板 的 粘 结 性 能 Ｐ ＸＰ 差 ， 到 高 温 会 熔 化 ， 导 致 坍 塌 ， 于 它 在 防火 方 面 的缺 受 而 由 点 ，欧洲 保 险公 司 已经 不 再 给 采 用 聚苯 板 作 保 温 体 系 的建 筑 物 上 保 险 『 尤 其 Ｘ Ｓ板 几 乎 全 部使 用 氟 利 昂 发 泡 ， 而 １ １ ， Ｐ 反 加 剧 了 环 境 的破 坏 。 聚氨 酯硬 泡外 墙 外 保 温 系统 是 一 种 综 合 性 能 优 异 的新 型保 温 系 统 。已经 得 到 越 来 越 多 用 户 的重
Ｚ ＨＡＮＧ ｎ ｓ ｅ ｇ Ｚ ＮＧ Ｊ ｎ ｎｎ ２ Ｘｉ＇ ｈ ｎ ＨＡ ｕ — ｉｇ
．
（ ．ｉ ｇｕＦｎ ｃｉ ｅ ｕ ｄｎ ｔ ｉｌＣ ． ｔ ａｊ ｇ Ｊ ｎｓ １０ ｈｎ ； １Ｊ ｎ ｓ ｅ ｇａ Ｎ ｗＢ ｉ ｉｇＭａ ｒ ｓ ｏＬｄ ａ ｌ ｅ ａ ， Ｎ ｎ ｎ ｉ ｇｕ ２ ８ Ｃ ｉａ ｉ ａ ０
聚氨酯保温管结构详细介绍
聚氨酯保温管结构详细介绍
聚氨酯保温管是一种常用于建筑、工业设备和管道保温的材料，具有良好的保温性能和耐用性。
下面我们来详细介绍一下聚氨酯保
温管的结构。
1. 外壳层，聚氨酯保温管的外壳层通常采用聚乙烯、镀锌板或
不锈钢板等材料制成，用于保护保温材料和管道，防止外部环境对
管道的侵蚀和损坏。
2. 绝热层，绝热层是聚氨酯保温管的核心部分，通常采用聚氨
酯泡沫作为绝热材料，其密度和厚度可以根据具体的保温要求进行
调整。
聚氨酯泡沫具有良好的保温性能和抗压性能，能够有效减少
热量的传导和散失。
3. 防潮层，在一些特殊环境下，为了防止管道受潮和腐蚀，聚
氨酯保温管还会在绝热层外面增加一层防潮层，通常采用聚乙烯薄
膜或铝箔等材料制成，起到隔离水汽和防潮的作用。
4. 粘结层，粘结层用于固定绝热层和外壳层，通常采用聚乙烯
或玻璃纤维布等材料制成，能够有效地将各层材料粘接在一起，提
高整体的稳定性和耐用性。
综上所述，聚氨酯保温管的结构主要包括外壳层、绝热层、防潮层和粘结层，每一层都起着重要的作用，共同保障了管道的保温效果和使用寿命。
这种结构合理、性能优越的保温管在工程建设中得到了广泛的应用，为管道输送和设备保温提供了可靠的保障。
外墙外保温系统构造和技术要求
（一）外墙外保温系统构造和技术要求1、粘贴泡沫塑料保温板外保温系统<1>粘贴泡沫塑料保温板外保温系统（以下简称粘贴保温板系统）由粘结层、保温层、抹面层和饰面层构成。
粘结层材料为胶粘剂，保温层材料可为EPS板、PU板和XPS板，抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层材料可为涂料或饰面砂浆。
保温板主要依靠胶粘剂固定在基层上，必要时可使用锚栓辅助固定，保温板与基层墙体的粘贴面积不得小于保温板面积的40%。
<2>以EPS板为保温层做面砖饰面时，抹面层中满铺耐碱玻纤网并用锚栓与基层形成可靠固定，保温板与基层墙体的粘贴面积不得小于保温板面积的50%，每平方米宜设置4个锚栓，单个锚栓锚固力应不小于0.30KN。
<3>XPS板两面需使用界面剂时，宜使用水泥基界面剂。
<4>建筑物高度在20m以上时，在受负风压作用较大的部位宜采用锚栓辅助固定。
<5>保温板宽度不宜大于1200mm，高度不宜大于600mm。
<6>必要时应设置抗裂分隔缝。
<7>粘贴保温板系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。
凸起、空鼓和疏松部位应剔除并找平。
找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。
<8>保温板应按顺砌方式粘贴，竖缝应逐行错缝。
保温板应粘贴牢固，不得有松动和空鼓。
<9>墙角处保温板应交错互锁。
门窗洞口四角处保温板不得拼接，应采用整块保温板切割成形，保温板接缝应离开角部至少200mm。
2、胶粉EPS颗粒保温浆料外保温系统1、胶粉EPS颗粒保温浆料外保温系统（以下简称保温浆料系统）由界面层、保温层、抹面层和饰面层构成。
界面层材料为界面砂浆；保温层材料为胶粉EPS颗粒保温浆料，经现场拌和后抹或喷涂在基层上；抹面层材料为抹面胶浆，抹面胶浆中满铺增强网；饰面层可为涂料和面砖。

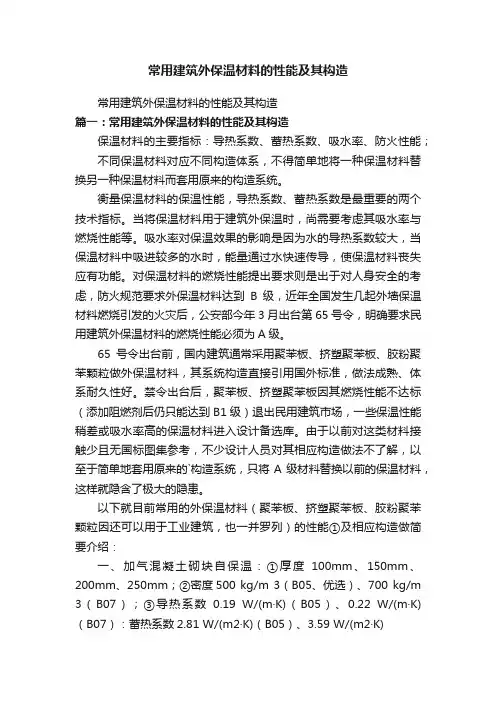

常用建筑外保温材料的性能及其构造
常用建筑外保温材料的性能及其构造常用建筑外保温材料的性能及其构造篇一：常用建筑外保温材料的性能及其构造保温材料的主要指标：导热系数、蓄热系数、吸水率、防火性能；不同保温材料对应不同构造体系，不得简单地将一种保温材料替换另一种保温材料而套用原来的构造系统。
衡量保温材料的保温性能，导热系数、蓄热系数是最重要的两个技术指标。
当将保温材料用于建筑外保温时，尚需要考虑其吸水率与燃烧性能等。
吸水率对保温效果的影响是因为水的导热系数较大，当保温材料中吸进较多的水时，能量通过水快速传导，使保温材料丧失应有功能。
对保温材料的燃烧性能提出要求则是出于对人身安全的考虑，防火规范要求外保温材料达到B级，近年全国发生几起外墙保温材料燃烧引发的火灾后，公安部今年3月出台第65号令，明确要求民用建筑外保温材料的燃烧性能必须为A级。
65号令出台前，国内建筑通常采用聚苯板、挤塑聚苯板、胶粉聚苯颗粒做外保温材料，其系统构造直接引用国外标准，做法成熟、体系耐久性好。
禁令出台后，聚苯板、挤塑聚苯板因其燃烧性能不达标（添加阻燃剂后仍只能达到B1级）退出民用建筑市场，一些保温性能稍差或吸水率高的保温材料进入设计备选库。
由于以前对这类材料接触少且无国标图集参考，不少设计人员对其相应构造做法不了解，以至于简单地套用原来的`构造系统，只将A级材料替换以前的保温材料，这样就隐含了极大的隐患。
以下就目前常用的外保温材料（聚苯板、挤塑聚苯板、胶粉聚苯颗粒因还可以用于工业建筑，也一并罗列）的性能①及相应构造做简要介绍：一、加气混凝土砌块自保温：①厚度100mm、150mm、200mm、250mm；②密度500 kg/m 3（B05、优选）、700 kg/m 3（B07）；③导热系数0.19 W/(m·K)（B05）、0.22 W/(m·K)（B07）：蓄热系数2.81 W/(m2·K)（B05）、3.59 W/(m2·K)（B07）：修正系数：墙面1.35，屋面1.45；④分格缝设置：保温层面层应设分格缝，分块面积墙面小于6mX6m，屋面小于4mX4m；⑤燃烧性能：A级；1、外墙（由内至外）1.1、加气混凝土砌块自保温系统（涂料面层）：柔性腻子+涂料——专用砂浆20mm——加气混凝土砌块双面刷界面剂——专用砂浆20mmm——抗裂砂浆5mm分次涂抹，压入一层耐碱网格布（普通网）——涂刷弹性底涂--刮柔性耐水腻子——喷涂或滚刷面涂二遍；1.2、加气混凝土砌块自保温系统（面砖面层）：柔性腻子+涂料——专用砂浆20mm——加气混凝土砌块双面刷界面剂——专用砂浆15mm——面砖粘结砂浆4mm——面砖4~5mm，水泥擦缝；2、屋面：顺置法，不可用于倒置法，具体构造详单体设计（结构层+找平层+隔气层+保温层+找平层+防水层+面层）。
常用外墙外保温系统简介
常用外墙外保温系统简介一、聚苯板（挤塑板、聚氨酯板）薄抹灰外墙外保温系统1、系统组成：该系统由基层找平层、保温层（聚苯板、挤塑板、聚氨酯板）、薄抹面层和饰面层组成。
保温板用专用的粘结剂固定在找平层上，薄抹面层中满铺耐碱玻璃纤维网格布。
2、适用范围：该系统可适用于多层及高层的砖混结构、框架结构、剪力墙结构建筑；饰面层应为高弹性涂料，建筑高度一般控制在100m以内。
不宜贴面砖（目前国家标准不允许，其抗震性和火灾安全性尚待检验），但可采用柔性饰面砖（柔性饰面砖是以无机材料作为主要基材，配以高分子聚合物，再经过特殊加工而成的一种新型内外墙装饰面材。
由于其颜色、结构、形状可按用户的要求调配，通过不同的表面结构，饰面砖的尺寸大小及颜色可以充分发挥建筑师及用户的丰富的想象力，从而使得建筑物室内外的装饰材料变得更加丰富多彩。
特别是柔性饰面砖那种类似于传统粘土砖的装饰风格，给人一种返璞归真，回味无穷的感觉）。
目前省标《外墙外保温构造详图》（二）（挤塑聚苯乙烯保温板）L07109允许贴面砖，但应控制在40m以内。
3、主体节点详图：4、设计与应用中应注意的问题：1）、结构的基层应做找平层，其平整度应不超过3～4mm；2）、建筑高度大于20m或受负风压作用较大时，应采用锚栓辅助固定。
3）、聚苯板密度为18-22kg/m3，挤塑板密度为25-32kg/m3，聚氨酯板密度为≥35kg/m3；4）、薄抹面层厚度控制：涂料饰面时，普通型3-5mm，首层加强型5-7mm；粘贴面砖饰面时，后热镀锌电焊网7-10mm；玻纤网格布5-7mm。
（应尽量采用大值，因为从实际工程应用来看，较薄时，观感较差、裂缝很难避免）；5）、薄抹面层应使用抹面胶浆，不能用一般抗裂砂浆代替；抹面胶浆、面砖粘结剂及勾缝料的压折比应≤3.0。
6）、保温板的两侧一般均应预喷界面剂以增强其粘结力。
7）、当使用锚栓辅助固定时，单个锚栓的抗拉承载力标准值不应小于0.3kN。
聚氨酯复合板外墙外保温系统施工方案
聚氨酯复合板外墙外保温系统施工方案一、编制依据1、1#楼建筑设计图纸及相关外墙保温的设计变更2、《外墙外保温工程技术规程》JCJ144-20043、《建筑节能工程施工质量验收规范》（GB50411-20074、《建筑工程施工质量验收规范》（GB50300-2001二、工程概况中铁•诺德国际花园1#楼位于内蒙古包头市友谊大街以南，万青路以西，本工程地下二层，地上30层，建筑面积为37777吊，基础为筏板基础，主体结构形式为剪力墙结构。
本工程外墙保温体系为粘贴双面水泥基硬泡聚氨酯复合保温板，外墙处为80mm 厚，窗户四周为30mml厚。
三、保温体系特点粘贴双面水泥基聚氨酯复合板保温体系通过锚固件和胶粘剂将预制硬泡聚氨酯复合板固定在墙体，满覆抗碱网格布，外罩抹面胶浆，施工完成后形成一个有机整体，有效地避免了外墙保温开裂的通病。
粘贴双面水泥基聚氨酯复合板保温体系做如下图所示：基层墙体20m水泥砂浆找平层砂浆粘结层水泥基聚氨酯复合板防裂砂浆压耐碱网格布装饰面层外墙外保温系统构造层次图四、施工前的准备工作1 、技术准备组织有关人员查看现场、熟悉图纸，明确设计要求。
组织编制详细的、针对性强的技术交底，并逐级进行安全和技术交底。
2、施工材料(1)双面水泥基聚氨酯复合板双面水泥基聚氨酯复合板技术参数(2)耐碱纤维网格布、粘结砂浆和罩面砂浆3、施工工具(1)设备类：①电动吊篮②手提式低速电动搅拌器(可用电锤代替)，额定转速700-1000r/min，搅拌头，用© 12的钢筋，长度为600mm下部150mn处焊接四只用钢筋弯成半径为75mm勺圆形叶片。
③安全设备，安全带、安全帽、安全网、安全围栏、指示牌、警告牌等。
④其它设备，开关箱、插头、插座、防水电线、对讲机等。
(2)工具类①壁纸刀、手锯、钢锯条、剪刀、开槽器、打磨板、螺丝刀、木锤。
②皮尺、卷尺、2米靠尺、墨线、垂线垂球、水平管、水平尺、绳子。
③塑料桶、灰浆托板、抹子、阴阳角抿子。
外墙内保温聚氨酯板施工方案
XXXXXX建设项目外墙内保温系统施工方案编制人:审核人：审批人：XXXXXXX建设有限公司201X年月日硬泡聚氨酯板外墙内保温系统施工方案一、工程概况a)工程名称：XXXXXX建设项目b)工程地点：XXXXXXXXXXc)总包单位:XXXXXX建设有限公司注：本工程外墙内保温主要施工部位是厕所、盥洗间、楼梯间、过道,该方案为我公司根据施工图纸和现有资料制作的方案，施工时厕所、盥洗间采用聚合物改性抹面胶浆做加强防水处理.二、编制依据《外墙内保温建筑构造》（11J122）《住宅建筑构造》（11J930）《民用建筑热工设计规范》（GB50176—2016）《砌体结构工程施工质量验收规范》(GB50203-2011)《外墙内保温板》(JG/T—159—2004)《外墙内保温工程技术规程》(JGJ/T—261-2011）《公共建筑节能设计标准》（DB33/1036—2007)《建筑装饰装修工程质量验收规范》（GB 50210—2001）《夏热冬冷地区居住建筑节能设计标准》(JGJ 134-2010）《建筑节能工程施工质量验收规范》(GB50411—2007)三、工艺原理硬泡聚氨酯板外墙内保温系统是采用粘钉结合方式将硬泡聚氨酯保温材料固定在主体结构内部，并用抹面胶合玻纤网格布做为保护层的方式。
减少外界温度、湿度、紫外线等对建筑室内的影响，以达到保温隔热的效果，从而改善室内的热环境质量。
四、外墙内保温基本构造达到设计要求就要做到对保温系统的正确选择、系统各部分及施工构造措施的完美平衡,以及正确的规划和施工.本系统的基本构造如表一所示。
表一 聚氨酯板保温系统基本构造构造示意图（面砖饰面）外墙饰面砖外粉抹灰层建筑物墙体 专用聚合物改性胶粘剂粘结层 机械锚固件PU 板）聚氨酯涂膜防水(用于厕所、盥洗间)抹面砂浆复合单层耐碱网格布⑧ 饰面层(面砖)或柔性腻子+涂料5.25.2。
1施工条件5。
2。
1。
1施工现场做到水通、电通，并保持作业面的清洁。
高性能外墙保温技术
一、高性能外墙保温技术（一）石墨聚苯乙烯板外保温技术1、技术内容石墨聚苯乙烯板是在传统的聚苯乙烯板的基础上，通过化学工艺改进而成的产品。
与传统聚苯乙烯相比具有导热系数更低、防火性能高的特点。
石墨聚苯乙烯外墙保温系统（图8.1）常用于建筑物外墙外侧，由胶粘剂、石墨聚苯乙烯板、锚栓、抹面胶浆、耐碱玻纤网格布、饰面层等组成。
1-基层墙体；2-粘结层；3-石墨聚苯乙烯/硬泡聚氨酯板；4-抹面层；5-饰面层图8.1 石墨聚苯乙烯/硬泡聚氨酯板外墙保温系统构造示意图2、技术指标系统应符合《外墙外保温工程技术规程》JGJ 144 的要求，可参考《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T 29906 中对系统的性能要求表8.12 石墨聚苯乙烯板基本性能指标3、适用范围适用于新建建筑和既有建筑节能改造中各种主体结构的外墙外保温，适宜在严寒、寒冷和夏热冬冷地区使用。
4、工程案例北京佳成广场等项目。
北京、沈阳、天津、青岛、西安、南通等地均有使用。
（二）硬泡聚氨酯板外保温技术1、技术内容聚氨酯是由双组份混合反应形成的具有保温隔热功能的硬质泡沫塑料。
聚氨酯硬泡保温板是以聚氨酯硬泡为芯材，两面覆以非装饰面层，在工厂成型的保温板材。
由于硬泡聚氨酯板采用工厂预先发泡成型的技术，因此硬泡聚氨酯板外保温系统与现场喷涂施工相比具有不受气候干扰、质量保证率高的优点。
硬泡聚氨酯板外墙保温系统（图8.1）常用于建筑物外墙外侧，由胶粘剂、聚氨酯板、锚栓、抹面胶浆、耐碱玻纤网格布、饰面层等组成。
2、技术指标聚氨酯外保温系统应符合《外墙外保温工程技术规程》JGJ144、《硬泡聚氨酯保温防水工程技术规范》GB 50404、《硬泡聚氨酯板薄抹灰外墙外保温系统材料》JGT 420、《膨胀聚苯板薄抹灰外墙外保温系统》JG149 的相关要求。
表8.13 硬泡聚氨酯板外保温系统性能指标3、适用范围适用于新建建筑和既有建筑节能改造中各种主体结构的外墙外保温，适宜在严寒、寒冷和夏热冬冷地区使用。
聚氨酯发泡外墙保温施工方案
聚氨酯发泡外墙保温施工方案【1】施工准备1、施工机械准备（1）聚氨酯发泡设备本工程中的聚氨酯发泡所选用的主要设备为MX-II聚氨酯发泡散布系统，该系统为高压喷涂发泡设备。
因为高压喷涂设备的物料在空间很小的混合室内高速撞击并剧烈旋转，混合非常充分。
高速运动的物料在喷枪口形成细雾状液滴，均匀地喷射到物件表面。
（2）喷涂聚氨酯用空气压缩机型号w-1.0/7，公称排气量1.0m³/min，额定排气压力0.7Mpa，配用电机功率7.5KW。
2、常用工具准备（1）铁抹子；（2）阴、阳角抹子：聚苯颗粒找平层施工宜用塑料材质，抗裂砂浆宜用钢材质；（3）托灰板；成品型塑料制品；（4）铝合金靠尺：铝合金杠尺长度2m和长度1m两种；（5）鹰嘴、窗台样板；（6）水桶：半截水桶；（7）方头铁锨；（8）筛子：孔径2.5-3mm；（9）手推车；（10）常用的检测工具：经纬仪、大线锤及放线工具、2m托线尺、探针、钢尺等；（11）聚氨酯喷涂设配维修所需全套工具；（12）钢钉；（13）门窗遮挡材料选用塑料彩条布，架子管、铁艺等可选用聚乙烯塑料薄膜。
3、材料准备聚氨酯为聚醚多元醇和异氰酸酯混合反应形成的具有防水和保温隔热等功能的硬质泡沫材料，发泡剂采用非CFC物质。
【2】基层处理基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程质量验收规范》（GB50203—2002）要求。
保温工程施工前，按照建设程序其结构、主体等应经相关部门验收并合格。
外墙面基层的垂直度、平整度应符合国家现行施工及验收规范要求。
进行保温施工前还应做好以下具体工作：1、吊篮已经安装完毕并且验收合格。
2、突出外墙面的预埋管（件）已经安装好并预留出保温层厚度；3、脚手架孔穿墙孔及墙面缺损处已用水泥砂浆修补好；4、混凝土梁、柱、墙上的钢筋头、铁丝和≥10mm的凸出物已剔除；5、喷涂施工时的环境温度宜为10-40℃，风速应不大于5m/s（3级风），相对湿度应小于85%，雨天不得施工，如需施工须采取防护措施。
硬泡聚氨酯保温板施工工艺
一、材料具体性能说明：参见表1：BTW热固型绝热保温板外保温系统相关性能指标表2：BTW热固型绝热保温板相关性能指标表3：BTW热固型绝热保温板燃烧A级相关性能指标表2：BTW热固型绝热保温板相关性能指标8 垂直于板面方向的抗拉强度≥ Mpa并且破坏部位不得位于粘接界面聚氨酯破坏合格9燃烧性能 B1级可燃性点火后20s内,试件火焰尖头均未达到150mm刻度线；且不允许有滴落物引燃滤纸现象试件火焰尖头未达到150mm刻度线；没有滴落物引燃滤纸现象符合燃烧剩余长度最小值＞0mm 260mm 合格燃烧剩余长度平均值≥150mm 309mm 合格平均烟气温度≤200℃128℃合格烟密度等级SDR ≤75 44 合格表3：BTW热固型绝热保温板燃烧A级相关性能指标检验项目检验方法标准要求检验结果单项结论燃烧性能A 级燃烧剩余长度最小值GB/T8625-2005＞200mm 600mm 合格燃烧剩余长度平均值≥350mm 632mm 合格平均烟气温度≤125℃79℃合格烟密度等级SDR GB/T8627-2007 ≤15 2 合格热值GB/T14402-2007 ≤kg MJ/kg 合格热释放量GB/T14403-1993 ≤m2 MJ/kg 合格烟气毒性LC0 GB/T20285-2006≥L,染毒期内小鼠不死亡,染毒三日内小鼠不死亡,且体重恢复L符合要求合格二、系统材料产品介绍1、粘结砂浆干粉状采用国际着名公司National starch & chemical生产的ELTEK可再分散乳胶粉,配以水泥填充料及特殊添加剂由全自动控制干粉砂浆生产成混合而成;用途：以粘结方式将BTW保温板安装固定在围护结构墙体上;性能特点：优异的粘结强度;优良的柔性;杰出的耐水性;优异的抗低温性;优异的耐老化性能;流利的施工操作性;环保无毒;表4 粘结砂浆性能指标项目指标实测值分项判断与水泥砂浆拉伸粘结强度原强度MPa ≥合格与水泥砂浆拉伸粘结强度耐水MPa ≥合格与BTW板拉伸粘结强度原强度MPa ≥合格与BTW板拉伸粘结强度耐水MPa ≥合格可操作时间h ≥2h 2h 合格2、抹面砂浆干粉状采用国际着名公司National starch & chemical生产的ELTEK可再分散薄性防水乳胶粉,配以水泥填充料及特殊添加剂由全自动控制干粉砂浆生产成混合而成;用途：用于系统表面的护面层保护;性能特点：优异的粘结强度;良好的柔韧性;良好的抗冲击性能;极低的吸水率;优异的抗裂性;高抗冻融性;优异的耐高温性;流利抹面操作性能;环保无毒;表5 抹面胶浆性能指标试验项目性能指标实测值拉伸粘结强度MPa 原强度BTW板基层≥破坏界面在BTW板上耐水BTW板基层≥破坏界面在BTW板上耐冻融BTW板基层≥破坏界面在BTW板上可操作时间h ≥2h 2h柔韧性≤3、耐碱网格布由耐碱玻璃纤维网格布涂覆抗碱高分子化合物而制成;用途：置于系统保护层聚合物改性抹在胶浆中,用于增加保护层的抗拉、抗冲击能力;性能特点：优异的耐碱性;高断裂强度;网结粘结强度;表6 耐碱网格布性能指标试验项目性能指标实测值单位面积质量g/m2≥130 160耐碱断裂强度经、纬向/N/50mm ≥750 1279耐碱断裂强力保留率经、纬向/ ％≥60 4断裂应变经向/ ％≤断裂应变纬向/ ％≤三、硬泡聚氨酯保温板施工工艺第一：施工条件应符合：1 施工前,外墙上的门窗口、消防梯、落水管、各种进户管线和墙上各种预埋件已安装完毕;2 施工时及施工后24h内,现场环境温度和基墙表面温度均不应低于5℃,风力不大于5级,施工时也应有防风措施;施工时施工面应避免阳光直射;3 雨天施工时应采取有效措施,防止雨水冲刷墙面;第二：基墙条件应符合：1 基墙表面应清洁,保证面上无污染物及妨碍粘贴和影响粘结强度的材料;2 基墙表面应平整,最大偏差应小于4mm,不符合平整度要求的墙面,土建单位应先进行找平处理;找平层与基墙表面应粘结牢固,不可有空鼓和脱层现象;3 基墙表面应基本干燥;第三：施工工艺流程：基层清理→弹控制线→挂基准线→配制聚合物粘结砂浆→粘贴翻包网格布→粘贴聚氨酯板→聚氨酯板隐检验收→抹底层抗裂聚合物砂浆→压入玻纤网格布→抹面层抗裂聚合物砂浆→检查验收;第四：主要施工方法：1、弹控制线根据建筑立面设计和外墙外保温技术要求,在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰线等;2、挂基准线在建筑外墙大角阴角、阳角及其他必要处挂垂直基准线,每个楼层适当位置挂水平线,以控制聚苯板的垂直度和平整度;3、配制聚合物粘结砂浆根据本厂生产的聚合物粘结砂浆粉料,按照粉料：水=1：重量比的配合比配制粘结砂浆,严格计量,机械搅拌,搅拌时间不低于8分钟,确保搅拌均匀,拌好的粘结砂浆在静停十分钟后还需二次搅拌才能使用,二次搅拌时间不低于5分钟,配好的砂浆应注意防晒避风,一次配制量应控制在可操作时间内用完,一般不应超过2小时,超过可操作时间后不准再度加水胶使用;4、粘贴翻包网格布凡在粘贴的聚氨酯板侧边外露处伸缩缝、沉降缝、温度缝、门窗洞口处都应做网格布翻包处理;5、粘贴聚氨酯板1 粘贴聚氨酯板时应将基体墙体上的脱模剂、混凝土残渣、灰土等杂物必须清理干净,充分保证粘结砂浆与基层的侵湿渗透,提高砂浆的粘结强度;2 聚氨酯板的粘结方法分点框法和条粘法,点框法是在聚氨酯板的周边抹≥50-100MM宽、10MM厚的粘结砂浆,并在周边留出10×40MM的排气通道,然后在中间抹直径100MM、10MM厚的粘结砂浆圆饼,其间距为200MM,且粘结砂浆的总铺面积不得少于聚氨酯板面积的50%;条粘法为在聚氨酯板上满铺5MM厚的粘结砂浆,然后表面用刮板刮成50MM宽的凹凸形,不得在聚氨酯板侧面涂抹粘结砂浆;3 排板时按水平顺序排列,上下错缝1/2板长粘贴,阴阳角处应做错茬处理;4 粘板应用专用工具轻揉,均匀挤压聚氨酯板,使粘结砂浆与墙面接触紧密,并与相邻聚氨酯板齐平,粘结砂浆挤出时用铲刀刮平,保证粘结密实,粘结聚氨酯板时,随时用2M靠尺和托线板检查平整度和垂直度,粘板时注意清除板边溢出的粘结砂浆,使板与板之间无“碰头灰”,板缝拼严,缝宽超过2MM时应用相应厚度的板片填塞,相邻两板拼缝高差不大于,否则应用钢丝刷打磨平整;聚氨酯板粘贴后24小时内不得碰动,若有松动未粘贴牢固的聚氨酯板,应取下重新抹粘结砂浆再粘贴;5 聚氨酯板粘贴24小时后,根据设计要求采用机械锚固件固定聚氨酯板时,用冲击钻在聚氨酯板表面向内打孔,孔径根据固定件直径而定,进墙深度不得小于设计要求,拧入或敲入锚固钉,钉头和园盘不得超出聚氨酯板面,锚固件数量与型号根据设计要求确定;6聚氨酯板安装的允许偏差及检查方法6、抹抗裂聚合物砂浆1抗裂聚合物砂浆的配制采用本厂成品砂浆粉料,按照粉料：水=1：重量比的配合比配制抗裂砂浆,严格计量,机械搅拌,搅拌时间不低于8分钟,确保搅拌均匀,拌好的抗裂砂浆在静停十分钟后还需二次搅拌才能使用,二次搅拌时间不低于5分钟,配好的砂浆应注意防晒避风,一次配制量应控制在可操作时间内用完,一般不应超过2小时,超过可操作时间后不准再度加水胶使用;2聚氨酯板粘贴完毕后,经检查验收合格后,方可进行抗裂聚合物砂浆施工;抗裂聚合物砂浆抹灰分底层和面层,底层厚度为2-3MM,且厚度均匀;3按层高、窗台高和过梁高将玻璃纤维网格布在施工前裁好备用,待底层抗裂聚合物砂浆未干前,立即将玻璃纤维网格布用铁抹子压入抗裂聚合物砂浆内,要求面层要揉出浆来,且要平整压实,严禁玻璃纤维网格布起皱,单张网格布长度不宜大于6M,铺贴搭接时,必须满足横向100MM,纵向80MM,阴阳角150MM的搭接长度要求,门窗洞口四角处应设附加网格布片,其规格为200×400MM;4待底层抗裂聚合物砂浆初凝后在其表面再抹一层抗裂聚合物砂浆,其厚度为1-2MM;仅以网格布均被覆盖,微见网格布轮廓为易,其抗裂聚合物砂浆总厚度控制在3-5MM 内,面层砂浆切忌不停搓揉,以免形成空鼓;砂浆抹灰施工间歇应在自然断开处,方便后续施工的搭接;为在连续墙面上间歇施工,面层砂浆不应全部覆盖已铺好的网格布,应与网格布底层砂浆呈台阶形留茬间距不小于150MM,以免网格布搭接处平整度超出偏差;5在距窗框边应留出10MM缝以备打胶用;7、伸缩缝、分格缝做法外墙外保温可设置伸缩缝、装饰缝;在结构沉降缝、温度缝处也应做相应处理,留设伸缩缝时,分格条应在进行抹灰工序时就放入,待砂浆初凝后起出,修整缝边,缝内填塞发泡聚乙烯圆棒条作背衬;直径或宽度为缝宽的倍,再分两次勾填建筑密封膏,深度为缝宽的5070%,沉降缝与温度缝根据缝宽和位置设置金属盖板,以~射钉或螺丝紧固;第五、质量标准1、聚氨酯板质量标准1板的规格、尺寸、形状应与设计相符,棱角处不应有破损现象;2聚氨酯板应有出厂合格证及相应的检测报告;3聚氨酯板所有性能满足国家及地方相应标准;4门窗洞口处聚苯板锯齿形缝隙用聚苯板片1000×100×10mm进行填补,严禁漏补; 5聚氨酯板粘贴完毕后要进行隐检;隐检内容包括拼缝宽度、表面平整度、垂直度、接缝高差、锚固件等;隐检合格后,方可进行下道工序;聚氨酯板安装质量标准详见聚氨酯板安装的允许偏差及检验方法;2、网格布质量标准1外墙网格布采用高强耐碱型,比重≥160g/m2;2网孔中心距为4-6MM,长度100M,宽度1M;3压入的网格布要平整压实,严禁网格布起皱、起鼓;4网格布不得压入过深,表面必须露在底层砂浆之外;5单张网格布长度不得大于6M,铺贴时,搭接长度为：横向100MM,纵向80MM;3、抹抗裂聚合物砂浆质量标准1各抗裂层之间及抗裂层与基体之间必须粘结牢固,无脱层、空鼓,表面无裂缝风裂除外等缺陷;2表面光滑,接搓平顺,线角顺直,毛面纹路清晰;3孔洞、槽盒和管道后面的抹灰表面应尺寸正确,边缘整齐,管道后面平顺;4分格条缝宽度、深度均匀,棱角整齐,横平竖直;5护角材料高度符合施工工艺要求,门窗框与墙体间缝隙填塞密实;6滴水线顺直,滴水槽深度、宽度均不小于10MM;7质量允许偏差第六、施工应注意的事项1、聚氨酯板施工应注意的事项1 外墙外侧面的脱模剂、灰土以及混凝土残渣等必须清理干净,以免影响粘结砂浆与基层的粘结性能;2 在排板时必须按水平顺序排列,且上下两板必须错缝1/2板长粘贴,阴阳角处必须做错茬处理;3在采用点框法粘贴聚氨酯板时,周边的砂浆带必须留出50MM的排气通道,中间圆饼的间距不得大于200MM,应保证粘结面积不小于50%;4采用锚固件固定聚氨酯板时,应在粘结砂浆使用24小时后进行;锚固钉的钉头和园盘不得超过聚氨酯板面;2、抗裂聚合物砂浆应注意事项：1搅拌聚合物砂浆不宜过稀,否则会影响其粘结性;2当聚氨酯板有不平整处,应用聚苯保温砂浆进行找平或用钢丝刷打磨平整;3抗裂聚合物砂浆在配制2小时内必须使用完,不得使用过时灰;在抗裂聚合物砂浆中不得含有粒径大于的砂砾,否则会造成玻璃纤维网格布铺粘不平;4在铺网格布时,两块网格布要相互搭接,且搭接宽度横向不小于100MM,纵向不小于80MM;在铺粘面层网格布时,上下两层网格布搭接处不应重叠,以免此处抗拉强度过低,当网格布遇到阴阳角时要进行包裹,且包裹宽度不应小于150MM,并严禁在阴阳角处拼接网格布,铺设网格布应将其浸水湿润;5在低层抗裂聚合物砂浆上铺网格布时要注意墙面平整;墙角、门窗是否方正、顺直;6面层抗裂砂浆其总厚度应控制在3-5MM;加强层应控制在5-7MM;第七、成品保护措施1、垂直运输机械在吊运物品时,要远离外墙面,以免碰破聚氨酯板;2、首层阳角在安装后,及时用竹胶板包裹加以保护,以免棱角遭到破坏;3、外挂架下端与接触面必须用木板垫实,以免外挂架承重后挤压保温板;4、抹实抗裂聚合物砂浆的墙面不得随意开凿孔洞,严禁重物锐器冲击墙面; 第八、质量保证措施1、对于聚氨酯板在施工前应检查其出厂合格证及检测报告;并用盒尺对其尺寸进行检测;2、检查抗裂聚合物砂浆玻璃纤维网格布出厂合格证及检测报告;3、在安装锚固件时,用冲击钻在聚氨酯板上打孔时,不得用力过大,以免破坏聚氨酯板;4、在安装阳角保温板时,角两边距水泥垫块要留出10-20MM间隙;5、在抹抗裂聚合物砂浆时,各工种之间应紧密配合,合理安排工序,严禁颠倒工序作业;6、抹灰时,墙面、阴阳角要及时吊靠,并做好成品保护;7、滴水槽安装时要按线找平,及时清理,随时检查;8、计算出每段外墙加聚氨酯板的几何尺寸,待拼装完聚氨酯板后其实际尺寸应比计算所得尺寸大10-20MM两边各大出5-10MM;第九、安全文明与环保措施1、对参加施工的人员进行入场安全教育,认真组织学习安全技术操作规程和有关制度,增强施工人员环境保护意识;2、进入施工现场必须戴安全帽;从事施工作业高度在2M以上时应采取有效的防护措施;从事高空作业要系好安全带,防止坠落;3、脚手架应满铺脚手板,并固定牢固,严禁出现探头板;4、不准穿拖鞋、高跟鞋或赤脚进场作业;5、现场内各种防护设施和安全标语、色标等均不得擅自挪动,严禁拆除;6、使用手持电动工具均应及时设置漏电保护器,戴绝缘手套,防止触电;机械发生故障时,非机电维修工严禁维修;7、施工现场严禁上下抛扔工具、物件等;8、施工现场严禁吸烟、嬉戏、打闹,遵守宿舍管理制度;9、打磨后的聚苯板颗粒碎件应及时清理,每道工序应做到活完脚下清,并将废料倒在指定地点;10、聚氨酯板仓库应配备足够的灭火器,严禁使用过期灭火器;抗裂聚合物砂浆堆放整齐,并用塑料彩条布覆盖,防止扬尘污染环境;11、施工人员根据总承包单位的要求,统一布置安排,服从总承包单位的统一管理,遵守总承包单位的各项管理制度;2、外墙外保温建筑构造图图1 系统结构及BTW板转角排板示意图图2 门窗节点图图3 阴阳角节点图图4 勒脚节点图图5 阳台节点图图6 女儿墙节点图图7 预留孔及雨水管节点图。
