1号机真空严密性查漏实施方案国电克拉玛依2×350MW热电联产工程1号汽轮机真空系统漏点排查方案项目名称：国电克拉玛依2×350MW热电联产工程1号机组真空系统漏点排查及处理批准：审核：编写：克拉玛依发电有限公司二○一四年七月1号汽轮机真空系统漏点排查方案1、成立专项领导小组（1）成立专项领导小组职责：运行：检修：（2）查漏原则：无论之前所有检查结果和成绩如何，一切从零开始进行新一轮检查。
（3）会议组织：小组于2014年7月21日周一召开首次会议，以后每三天或一周召开一次碰头会，总结经验，部署下一步行动；2、真空严密性控制目标汽轮机真空系统严密性是关系到汽轮机安全、经济运行的一项重要指标。
真空系统严密性评价指标：真空下降速度≤260Pa/min为合格；真空下降速度≤200Pa/min为良好；真空下降速度≤100Pa/min为优秀。
3、运行重点检查部位和外接系统漏点控制措施（运行专业组负责）（1）五段抽汽安全阀、凝汽器低压缸中分面结合部位；（2）高加危急疏水等部位做运行试验；（3）外接系统中所有阀门必须经过严密性检查，检查处于负压状态的阀门是否采用了真空型或水封型阀门，高、低旁阀、高排通风阀等运行检查是否内漏；（4）汽轮机低压缸前后轴封、给泵汽轮机轴封等通过调整轴封供汽压力进行试验，判断供汽量是否满足隔绝空气条件；（5）给水泵汽轮机排汽缸和主机低压缸法兰连接结合面该位置变形量大易产生泄漏；（6）外接系统管道保温在保温前是否有遗留的孔洞或未安装的测点；（7）主机及小机轴封部位（重点为排查B小机）；（8）主机及小机向空排气门（重点为排查B小机）；（9）厂区采暖加热器及加热器底部疏水至凝结器疏扩相关管道阀门；（10）厂区采暖供、回水集箱运行排气至凝结器疏扩相关管道及阀门；（11）厂区采暖加热器运行排气至凝结器疏扩相关管道及阀门。
重点控制部位：本次查漏以普查为主，对所有可能发生泄漏的部位地毯式进行检查，但根据前期检查结果，尤其对以下部位需要重点关注。
汽机车间4号机真空严密性试验不合格查漏方案.doc
汽机车间4号机真空严密性试验不合格查漏方案.doc
汽机车间4#机真空严密性试验不合格查漏方案
一、编制目的
2020年11月4日4#机进行了真空严密性试验，平均每分钟真空下降速度大于400Pa(1100Pa),不合格，为排查4#机真空严密性试验不合格原因，特编制4#机真空查漏方案。
二、排查方案
1、4#机运行期间的排查方案。
1）11月15日对4#机真空破坏门进行检查，检查确认有水位，不存在漏真空情况。
2）11月15日开始对4#机与真空系统相连接的各抽汽段逆止门前疏水检查是否存在泄漏或未关闭情况，重点检查四、五、六低压抽汽疏水，具体检查以下疏水：
检查机组南北侧本体疏水扩容器管线是否存在泄漏
检查机组本体疏水至本体疏水扩容器是否存在泄漏
检查各导管疏水至本体疏扩疏水是否存在泄漏
检查二段抽汽逆止门前疏水至本体疏扩疏水是否存在泄漏
检查三段抽汽逆止门前疏水至本体疏扩疏水是否存在泄漏
检查四段抽汽逆止门前疏水至本体疏扩疏水是否存在泄漏
检查五段抽汽逆止门前疏水至本体疏扩疏水是否存在泄漏
检查六段抽汽逆止门前疏水至本体疏扩疏水是否存在泄漏
3）11月15日组织对凝汽器进行全面检查，检查是否存在泄漏情况,对处于负压下的阀门阀芯、法兰、密封面进行检查是否泄漏，具体检查以下部位：检查凝汽器喉部汽测人孔门是否存在泄漏
检查凝汽器至凝结水泵入口各管线、阀门、管线放空门是否存在泄漏
检查凝汽器热井放水门是否存在泄漏
检查调门冷却水回水门是否存在泄漏
检查凝汽器空**门是否存在泄漏。
真空检漏及其应运学术报告
真空系统检漏与控制技术报告真空检漏方法及其应用摘要: 介绍了质谱计进行真空检漏的原理和方法，以及多种检漏方法和它们的应用。
1.氦质谱检漏仪其工作原理是带电离子在磁场中受磁场力的影响，按其质荷比的大小，产生不同的偏转而分离的原理.它是由产生离子的离子源(一般由电子轰击产生)，按质荷比分离的磁场和带有放大功能的接收离子的离予接受器，保证离予正常运行，避免碰撞的真空系统和样品导入系统，以及电气控制系统五部分组成。
这里为什么叫氦质谱检漏仪呢?由于氦气在大气中自然存在比例很小，一般为5ppm，质量数小即分了直径小,易穿过缝隙，易扩散，并且它是隋性气体，无毒、无味、无色、无害，用它来作示踪气体和制作标准漏孔是非常合适的。
用氦气谱检漏仪的检漏方法很多，主要的是：喷吹法、吸入法、氦罩法和背压法，而汽车空调蒸发器,冷凝器常采用背压法中的真空箱法。
2.卤素法先前一般的制冷器都采用卤化物为冷媒，当灌注冷媒封口以后，用卤素检漏仪的探头在司疑之外寻找漏点，发现漏点就会声光报警，漏点和漏率也就相对确定了。
3．压力哀减法(压差法)就是将被检工作，利用压缩机或压缩空气(一般1-3Mpa)连接进一个压力表，待充上气后，密封(确保封头不漏)，观察压力表24小时内压力降情况，如有漏则压力降低，但不能判断什么地方漏，漏多少。
当然还有许多其它方法，这些方法灵敏度一般达不到或只能勉强达到国家标准，或者说，只能检大漏,有的不能检出漏在哪里，漏多少等弊端，所以在汽车空调等场合检漏只有求助于氦质谱检漏仪。
4.水检法这是最简单的、原始的检漏方法，自行车胎就是采用此种方法。
它是将被检工作充上大于大气压的空气。
1.0-3.0Mpa)放人水中是否有气泡从工件中冒出来，冒泡的位置就是泄露的位置，而根据冒泡的速率,泡的速率,泡的大小，大约可估漏率。
四极质谱计工作参数的调节四极质谱计的工作参数很多,在不同的参数设置下, 四极质谱计有不同的的性能。
例如, 最佳线性、最佳稳定性、最佳灵敏度等。

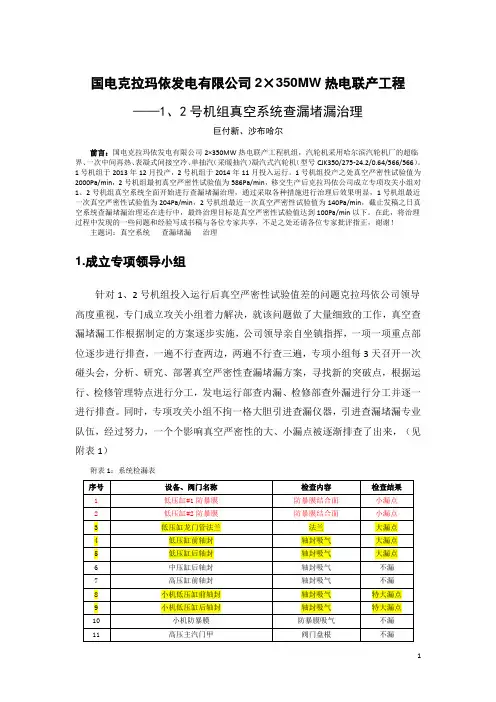

国电克拉玛依公司1、2号机组真空系统查漏堵漏治理
国电克拉玛依发电有限公司2×350MW热电联产工程——1、2号机组真空系统查漏堵漏治理巨付新、沙布哈尔前言：国电克拉玛依发电有限公司2×350MW热电联产工程机组，汽轮机采用哈尔滨汽轮机厂的超临界、一次中间再热、表凝式间接空冷、单抽汽（采暖抽汽）凝汽式汽轮机（型号CJK350/275-24.2/0.64/566/566）。
1号机组于2013年12月投产，2号机组于2014年11月投入运行。
1号机组投产之处真空严密性试验值为2000Pa/min，2号机组最初真空严密性试验值为586Pa/min，移交生产后克拉玛依公司成立专项攻关小组对1、2号机组真空系统全面开始进行查漏堵漏治理，通过采取各种措施进行治理后效果明显，1号机组最近一次真空严密性试验值为204Pa/min，2号机组最近一次真空严密性试验值为140Pa/min，截止发稿之日真空系统查漏堵漏治理还在进行中，最终治理目标是真空严密性试验值达到100Pa/min以下。
在此，将治理过程中发现的一些问题和经验写成书稿与各位专家共享，不足之处还请各位专家批评指正，谢谢！主题词：真空系统查漏堵漏治理1.成立专项领导小组针对1、2号机组投入运行后真空严密性试验值差的问题克拉玛依公司领导高度重视，专门成立攻关小组着力解决，就该问题做了大量细致的工作，真空查漏堵漏工作根据制定的方案逐步实施，公司领导亲自坐镇指挥，一项一项重点部位逐步进行排查，一遍不行查两边，两遍不行查三遍，专项小组每3天召开一次碰头会，分析、研究、部署真空严密性查漏堵漏方案，寻找新的突破点，根据运行、检修管理特点进行分工，发电运行部查内漏、检修部查外漏进行分工并逐一进行排查。
同时，专项攻关小组不拘一格大胆引进查漏仪器，引进查漏堵漏专业队伍，经过努力，一个个影响真空严密性的大、小漏点被逐渐排查了出来，（见附表1）附表1：系统检漏表2.几个主要漏点问题的处理及效果2.1较大漏点部位之一：凝结器喉部与汽轮机排汽口不锈钢膨胀节扰性连接处，漏点性质为焊口裂纹,漏点大小：焊缝漏点长度50～60cm；该波形不锈钢膨胀节是哈汽外购件，焊补处理后真空严密性指标达到了568 Pa/min。

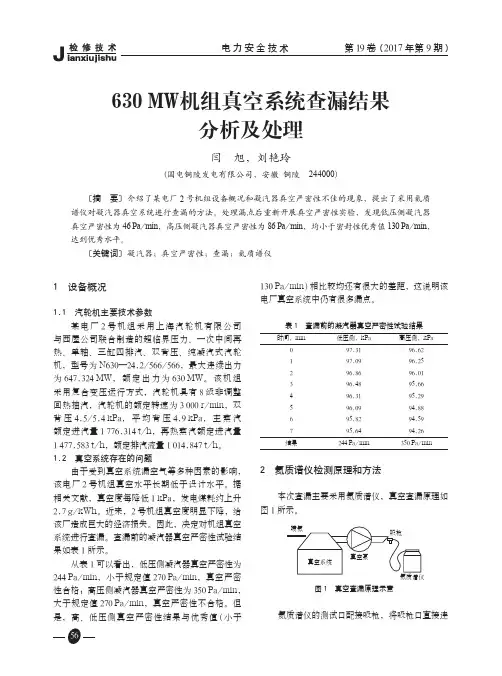

630MW机组真空系统查漏结果分析及处理
闫 旭，刘艳玲(国电铜陵发电有限公司，安徽 铜陵 244000)630 MW机组真空系统查漏结果分析及处理1 设备概况1.1 汽轮机主要技术参数某电厂2号机组采用上海汽轮机有限公司与西屋公司联合制造的超临界压力、一次中间再热、单轴、三缸四排汽、双背压、纯凝汽式汽轮机，型号为N630—24.2/566/566，最大连续出力为647.324 MW，额定出力为630 MW。
该机组采用复合变压运行方式，汽轮机具有8级非调整回热抽汽，汽轮机的额定转速为3 000 r/min，双背压4.5/5.4 kPa，平均背压4.9 kPa，主蒸汽额定进汽量1 776.314 t/h，再热蒸汽额定进汽量1 477.583 t/h，额定排汽流量1 014.847 t/h。
1.2 真空系统存在的问题由于受到真空系统漏空气等多种因素的影响，该电厂2号机组真空水平长期低于设计水平。
据相关文献，真空度每降低1 kPa，发电煤耗约上升2.7 g/kWh。
近来，2号机组真空度明显下降，给该厂造成巨大的经济损失。
因此，决定对机组真空系统进行查漏。
查漏前的凝汽器真空严密性试验结果如表1所示。
从表1可以看出，低压侧凝汽器真空严密性为244 Pa/min，小于规定值270 Pa/min，真空严密性合格；高压侧凝汽器真空严密性为350 Pa/min，大于规定值270 Pa/min，真空严密性不合格。
但是，高、低压侧真空严密性结果与优秀值(小于130 Pa/min)相比较均还有很大的差距，这说明该电厂真空系统中仍有很多漏点。
表1 查漏前的凝汽器真空严密性试验结果时间，min低压侧，kPa高压侧，kPa097.3196.62197.0996.25296.8696.01396.4895.66496.3195.29596.0994.88695.8294.59795.6494.26结果244 Pa/min350 Pa/min2 氦质谱仪检测原理和方法本次查漏主要采用氦质谱仪，真空查漏原理如图1所示。

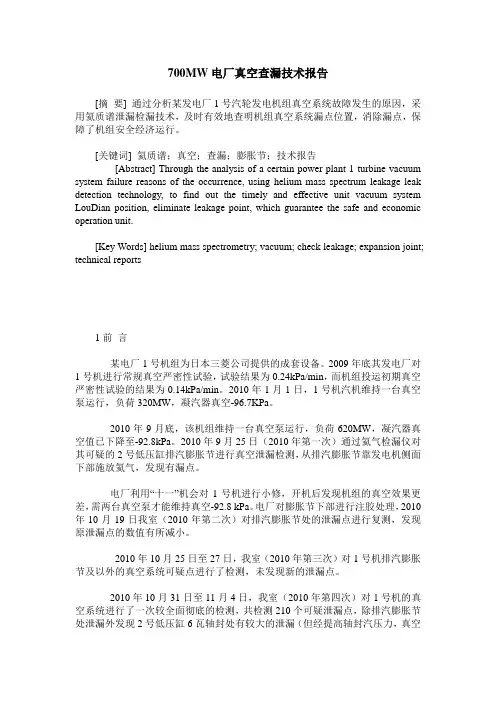

700MW电厂真空查漏技术报告
700MW电厂真空查漏技术报告[摘要] 通过分析某发电厂1号汽轮发电机组真空系统故障发生的原因，采用氦质谱泄漏检漏技术，及时有效地查明机组真空系统漏点位置，消除漏点，保障了机组安全经济运行。
[关键词] 氦质谱；真空；查漏；膨胀节；技术报告[Abstract] Through the analysis of a certain power plant 1 turbine vacuum system failure reasons of the occurrence, using helium mass spectrum leakage leak detection technology, to find out the timely and effective unit vacuum system LouDian position, eliminate leakage point, which guarantee the safe and economic operation unit.[Key Words] helium mass spectrometry; vacuum; check leakage; expansion joint; technical reports1前言某电厂1号机组为日本三菱公司提供的成套设备。
2009年底其发电厂对1号机进行常规真空严密性试验，试验结果为0.24kPa/min，而机组投运初期真空严密性试验的结果为0.14kPa/min。
2010年1月1日，1号机汽机维持一台真空泵运行，负荷320MW，凝汽器真空-96.7KPa。
2010年9月底，该机组维持一台真空泵运行，负荷620MW，凝汽器真空值已下降至-92.8kPa。
2010年9月25日（2010年第一次）通过氦气检漏仪对其可疑的2号低压缸排汽膨胀节进行真空泄漏检测，从排汽膨胀节靠发电机侧面下部施放氦气，发现有漏点。
真空严密性试验报告2016.5.17下午1点
真空严密性试验报告格式
一、试验目的
真空严密性试验是检查汽轮机负压系统是否存在由于设备原因导致的漏空气现象，并且这样的缺陷有可能发展严重威胁真空，而影响机组安全经济运行的一种试验。
二、试验的依据
DL/T 932-2005 《凝汽器与真空系统运行维护导则》
《***MW机组运行规程》
三、试验的要求及方法
1、试验要求
a)汽轮机大、小修后要求做此试验；
b)停机时间超过15天时；机组投运后3天内应做此试验；
c)机组正常运行，每月进行一次试验；
d)试验时，要求机组负荷稳定在80%额定负荷以上。
2、试验方法
a)检查机组运行正常，维持机组负荷在80%额定负荷以上，保持运行工
况稳定，通知各有关人员到位。
b)记录试验前负荷、真空、排汽温度、大气压力等参数。
c)关闭凝汽器抽气出口门，停运抽气设备。
d)抽气设备停运30s后开始记录，每30s记录一次真空数值。
e)记录8min后，恢复抽气设备运行，检查抽气设备运行状态正常。
f)取后5min真空数值，计算出真空平均下降速度。
g)可按下表进行试验数据记录。
真空系统严密性试验记录表
四、评价标准及建议
1、优秀：真空系统严密性≤0.133kPa/min；合格：真空系统严密性≤0.270kPa/min；
2、建议
试验结果：201.9kPa/min，合格。
五、注意事项
试验过程中，如果凝汽器压力上升至报警值，应立即停止试验，启动真空泵，恢复机组试验前运行方式，并查找原因。
六、试验人员签字：。
云浮电厂6号机组真空检漏试验报告
云浮电厂6号机组真空系统检漏试验报告目次1 前言 (1)2 设备概况 (1)3 试验目的 (2)4 试验仪器 (2)5 检测方法及测试条件 (2)6 试验评价依据 (2)7 检测结果及分析 (3)云浮电厂6号机组真空系统检漏试验报告1 前言云浮电厂C厂2×300MW“上大压小”循环硫化床燃煤发电厂5、6号机是上海汽轮机厂生产的300MW汽轮发电机组，汽轮机型号为N300-16.7/538/538,亚临界、一次中间再热、双排汽、单轴、凝汽式汽轮机。
6号机组运行期间，凝汽器真空一直比较低，真空系统严密性试验结果不合格，为了查清6号机组真空系统的泄漏情况，应云浮电厂委托，YN于2011年4月运用先进的氦质谱仪UL200 PLUS对6号机真空系统进行泄漏检测。
2 设备概况2.1 汽轮机主要技术参数型号N300-16.7/538/538型式亚临界、一次中间再热、双排汽、单轴、凝汽式额定功率300MW最大功率323.891MW新蒸汽16.67MPa（绝对压力）／538 ℃再热蒸汽538℃再热蒸汽温度538℃转速3000 r/min额定进汽量901.212 t /h额定工况背压 6.6kPa（绝对压力）额定冷却水温27 ℃冷却水最高温度33 ℃2.2 发电机主要技术参数制造厂上海电机股份有限责任公司型号QFSN-300-2型额定功率300MW转速3000 r/min额定电压27KV额定电流10189A功率因素0.85额定励磁电压302 V额定励磁电流2510 A3 试验目的应用基于氦质谱技术的真空检漏仪对6号机组真空系统进行泄漏检测，确定泄漏的位置，为真空系统检修提供明确的依据。
4 试验仪器真空系统检漏采用莱宝公司生产的UL200 PLUS型氦质谱仪，选择氦He作为示踪气体。
氦质谱检漏技术具有以下几个特点：1）氦质谱检漏是在质谱室中将气体电离，利用不同荷质比的离子具有不同电磁特性的特点将示踪气体氦分离、检测。
