QTZ63C塔式起重机简介.
QTZ63塔吊技术参数
QTZ63塔吊技术参数1.型号：QTZ63塔吊属于自升塔吊的一种，具有较强的适应性和灵活性。
2.最大起重力矩：QTZ63塔吊的最大起重力矩为630KN.m，起重能力较高。
3.最大起重量：最大起重量为6吨，在建筑工地中可以满足大部分需求。
4.最大起升高度：QTZ63塔吊的最大起升高度为46.7米，可以满足一般建筑物的施工需求。
5.平衡臂长度：它具有不同的平衡臂长度可供选择，通常为50米、56米、58.7米，不同长度的平衡臂适用于不同工地的需求。
6.支腿尺寸：QTZ63塔吊的支腿尺寸为1.8*1.8*2.5米，支腿形状为四边形支腿，具有较好的稳定性和承重能力。
7.支腿布置方式：QTZ63塔吊的支腿布置方式常见有人字形布置和直线形布置，可以根据具体施工需要选择不同的布置方式。
8.起重机构：QTZ63塔吊的起重机构采用变频调速技术，工作稳定、噪音低，可以实现起升、行走平稳无冲击。
9.转台直径：QTZ63塔吊的转台直径为2.9米，转台为圆形，具有较好的转动稳定性和转动承重能力。
10.起升速度：QTZ63塔吊的起升速度为0-80米/分钟，可以根据实际施工需求进行调整。
11.旋转速度：QTZ63塔吊的旋转速度为0-0.63转/分钟，旋转灵活、稳定。
12.行走速度：QTZ63塔吊的行走速度为0-10米/分钟，可以根据具体情况进行调整。
总结：QTZ63塔吊是一种起重力矩较大、起重能力较高的建筑设备，具有较高的起升高度和灵活性。
它可以根据不同的工地需求选择不同的平衡臂长度和支腿布置方式，适用于各类建筑物的施工。
同时，QTZ63塔吊的起升、旋转、行走速度可进行调整，以满足具体施工需要。
以上是QTZ63塔吊的一些技术参数，希望可以对您有所帮助。
塔吊QTZ63的参数
QTZ63（张家口）塔吊基本参数2008-11-18 14 : 06 来源：
一、起重臂长：20M—50M
二、平衡臂长：11.55M
三、工作速度及功率：（总功率：35.4KW）
1）、起升：（22KW）
80m/min、载荷：800Kg
50m/min、载荷：2000Kg
13m/min、载荷：2000Kg
35m/min、载荷：3000Kg
23m/min、载荷：5000Kg
7m/min、载荷：5000Kg
2）、回转：0.43rpm（2×5.5KW）
3）、变幅：20—40m/min（1.5～2.4KW）
四、供电：70KV A、380V、50HZ、三相四线、
五、起重性能：（额定起重力矩：63吨米，性能附后）
六、底架长宽：4600×4600mm
七、轨道式反力：（自由高度：36.3M，1节基础节+15节标准节）工作状态最大反力：T
非工作状态最大反力：T
最大水平反力：T
压重：T
配重：10 T
自重：28.43 T
八、固定式反力：（自由高度：36.2M，15节标准节）
最大力矩：T-M
最大剪切力：T
最大扭矩：Kg
最大压力：T
配重：T
自重：T
九、塔吊附着及高度
附着高度：H1=25m，H2=43m，H3=61m，H4=79m，H5=97m。
最多可以安装5个附着架，高度可达120m。
十、标准节：1.5×1.5×2.2M。
十一、主要组件的重量及起升高度汇总表。
塔吊QTZ63的参数
塔吊QTZ63的参数
Ⅰ.产品概况
QTZ63塔吊是一种变频曲线控制的单臂铰接式塔吊，它由前叉伸出梁、钢丝索芯轴吊用主机钢、下放、斗杆、悬挂芯轴吊、操纵机构、检修平台、变频器、以及倾斜角控制系统等部分组成。
Ⅱ.产品参数
1.力矩变量输入：有效值为18-95A(60HZ)和16-85A(50HZ)；
2.额定输入电压：220V（3φ，50/60HZ）；
3.输出频率：40-60HZ；
4.功率因素：≥0.95；
5.最大力矩：23J.J.J（50HZ时）；
6.电流电压误差：≤1％；
7.冷却方式：自然风冷；
8.防护等级：IP20；
9.工作环境：-10℃～+45℃；
10.噪音：≤75dB；
11.重量：约12KG；
Ⅲ.产品特性
1.变频曲线控制：机械结构紧凑，精密高效、电流电压误差小，额定功率能维持稳定。
2.铰接式机构：可以较为柔和地改变塔吊运转方向，比传统的凸轮式机构的操作更加顺畅。
3.变频器：采用磁控变频器，精密度更高，可以做到更精准的控制。
4.倾斜角控制系统：采用有倾斜角控制系统，可以避免超载和悬挂前后偏移，保证了更好的悬挂精度。
5.全自动检修平台：可以实现塔机的全自动检修和维修。
QTZ63塔吊技术参数
第三节起重臂
1件
7140×1370×1000
26
第四节起重臂
1件
7140×1370×1000
27
第五节起重臂
1件
7140×1370×1000
28
第六节起重臂
1件
7140×1370×1000
29
第七节起重臂
1件
4040×1370×1000
5340×1370×1000
30
第八节起重臂
1件
4040×1370×1000
起重臂
8颗
φ45×150
上弦销
93
6颗
φ35×110
下弦销
94
2颗
φ45×125
下弦销
95
8颗
φ40×120
下弦销
96
塔帽
1颗
φ60×225
塔帽.拉板连接
97
夹板
栏杆夹板
20块
5×50×140
平衡臂栏杆用
98
2块
5×50×140
操作平台栏杆用
99
8块
5×50×190
套架平台栏杆用
100
螺栓
螺栓
40套
起升高度限位器
LSQ
DXZ-4/6(i=210)
起重量限制器
ZSQ
LXW5-11M
小车行程限位器
XSQ
DXZ-4/4(i=60)
回转角度限制器
RSQ
DXZ-4/3(i=46)
力矩限制器
SQ
JW2A-11H/W1(TH)
风速仪及报警开关
SQ4
OF-3E
紧急按钮(红)
SB1
LA20-22JD
塔吊QTZ63的参数
塔吊QTZ63的参数
QTZ63(张家口)塔吊基本参数 2008-11-18 14 : 06 来源: 一、起重臂长:20M—50M
二、平衡臂长:11.55M
三、工作速度及功率:(总功率:35.4KW)
1)、起升:(22KW)
80m/min、载荷:800Kg
50m/min、载荷:2000Kg
13m/min、载荷:2000Kg
35m/min、载荷:3000Kg
23m/min、载荷:5000Kg
7m/min、载荷:5000Kg
2)、回转:0.43rpm(2×5.5KW)
3)、变幅:20—40m/min(1.5,2.4KW)
四、供电:70KVA、380V、50HZ、三相四线、
五、起重性能:(额定起重力矩:63吨米，性能附后)
六、底架长宽:4600×4600mm
七、轨道式反力:(自由高度:36.3M，1节基础节+15节标准节)
工作状态最大反力: T
非工作状态最大反力: T
最大水平反力: T
压重: T
配重: 10 T
自重: 28.43 T
八、固定式反力:(自由高度:36.2M，15节标准节)
最大力矩: T-M
最大剪切力: T
最大扭矩: Kg
最大压力: T
配重: T
自重: T
九、塔吊附着及高度
附着高度:H1=25m，H2=43m，H3=61m，H4=79m，H5=97m。
最多可以安装5个附着架，高度可达120m。
十、标准节:1.5×1.5×2.2M。
十一、主要组件的重量及起升高度汇总表。
63塔吊说明书
一、概述QTZ63塔式起重机是沈阳建机塔吊制造有限公司委托沈阳建筑大学研究开发的建筑用塔式起重机。
该机为矩形断面水平臂架、小车变幅、上回转自升式；其臂架长度有55m，50m和52米、45m多种组合形式；最大起重量为6t，臂端起重力矩550k N·m,额定起重力矩为630k N·m。
该机主要特点如下：1.1塔身为标准节液压顶升加高，可根据建筑物高度确定塔机高度且塔机的起重能力不因塔机的升高而降低。
1.2 工作速度高，调速性能好，工作平稳，效率高。
起升机构采用三速电机和单速比减速器，能实现重载低速、轻载高速，最高速度可达63.5m/min;小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能；回转机构采用行星齿轮减速器，配置限矩型液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。
1.3 工作幅度大，适用对象广。
通过更换和增减一些部件及辅助装置，塔机可获得独立、附着两种方式，以满足不同的使用要求。
附着式的最大起升高度可达140m。
为保持其设计起重能力，共设有5套附着装置，第一套附着距基础面31.25m，第二套附着距第一套附着23.75m，第三套距第二套22.5m，第四套距第三套22.5m，第五套距第四套25m，附着点的高度允许现场根据楼层的高度做适当的调整。
塔机独立固定式工作时，最大起升高度为40m。
1.4 各种安全装置齐全，可保证工作安全可靠。
该机设有起升高度限位、小车变幅限位、回转限位等行程限位装置以及力矩限制器、起重量限制器等安全装置。
1.5 司机室独立侧置，视野良好，在司机室外侧设有平台，给操作者创造了较好的工作环境，司机室内有电源插座，用户可根据需要自备空调、风扇及采暖器。
1.6 整机布置合理，外形美观。
1.7 吊臂采用刚性双拉杆支承，结构受力合理。
1.8 使用方便，维修简单。
因此，该机广泛用于高层饭店、居民住宅、高层工业建筑、大跨度工业厂房、高大烟囱及筒仓等高塔型建筑物的大型建筑工程中。

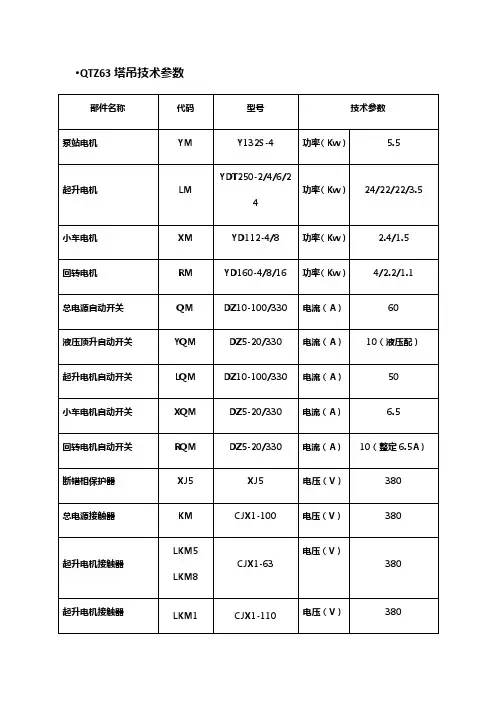

QTZ63塔吊技术参数
DZ10-100/330
电流（A）
60
液压顶升自动开关
YQM
DZ5-20/330
电流（A）
10（液压配）
起升电机自动开关
LQM
DZ10-100/330
电流（A）
50
小车电机自动开关
XQM
DZ5-20/330
电流（A）
6.5
回转电机自动开关
RQM
DZ5-20/330
电流（A）
10（整定6.5A）
断错相保护器
1根
YC3×162＋1×102
7米
66
驾驶室―起升柜
1根
YC19×1.52
7米
67
起升柜―起升电机
4根
YC3×162
12米
68
起升柜―起升刹车
1根
YZ3×1.52
12米
69
起升柜―起升风机
1根
YZ3×1.52
12米
70
驾驶室―回转电机
1根
YC10×2.52
4.5米
71
驾驶室―回转刹车
1根
YC3×12
起重臂
8颗
φ45×150
上弦销
93
6颗
φ35×110
下弦销
94
2颗
φ45×125
下弦销
95
8颗
φ40×120
下弦销
96
塔帽
1颗
φ60×225
塔帽.拉板连接
97
夹板
栏杆夹板
20块
5×50×140
平衡臂栏杆用
98
2块
5×50×140
操作平台栏杆用
99
QTZ63C塔式起重机简介
QTZ63C塔式起重机QTZ63C塔式起重机是满足GB/T9462<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩63t·m ，最大起重量为6吨，有TC5610、TC5013、TC4516等类型。
该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ63C（5211）技术参数【起升机构】:起升机构(1560Kg)采用YZTDF225L2-4/8/32型三速电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。
使起升获得三种不同的起升速度，启制动平稳，冲击小。
当采用2绳时速度可达80m/min、40m/min、1 0m/min，采用4绳时可达40m/min、20m/min、5m/min。
在减速箱输入轴端装有液压推杆制动器（YWZ3-315/45）(见图4-13)。
在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整,控制可靠、操纵简单、维修方便。
【回转机构】:回转机构是为塔机上部回转提供动力的传动装置，该装置由尾部带制动器的力矩电机、行星减速器、小齿轮、回转限位器等组成；安装在上支座上，其小齿轮与回转支承的大齿圈啮合。
减速器输入端带有一个常开状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。
回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。
【变幅机构】:变幅机构(320Kg)采用双速电机YDEJ132-4/8-3.3/2.2驱动，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得23/46m/min两种速度在起重臂架上来回高速运行。
电机尾部带有一盘式制动器，当小车电机断电时延时制动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QTZ63C塔式起重机
QTZ63C塔式起重机是满足GB/T9462<<塔式起重机技术条件>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩63t·m ，最大起重量为6吨，有TC5610、TC5013、TC4516等类型。
该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ63C（5211）技术参数
【起升机构】:
起升机构(1560Kg)采用YZTDF225L2-4/8/32型三速电机，由电机通过齿形联轴节带动减速箱，再驱动卷筒。
使起升获得三种不同的起升速度，启制动平稳，冲击小。
当采用2绳时速度可达80m/min、40m/min、1 0m/min，采用4绳时可达40m/min、20m/min、5m/min。
在减速箱输入轴端装有液压推杆制动器（YWZ3-315/45）(见图4-13)。
在卷筒一侧装有高度限位器，高度限位器可根据所需高度进行调整,控制可靠、操纵简单、维修方便。
【回转机构】:
回转机构是为塔机上部回转提供动力的传动装置，该装置由尾部带制动器的力矩电机、行星减速器、小齿轮、回转限位器等组成；安装在上支座上，其小齿轮与回转支承的大齿圈啮合。
减速器输入端带有一个常开状态的盘式制动器；可用于塔机顶升以及固定点作业时起重臂制动定位。
回转限位器用于控制塔机在某一个方向只能回转540°，以防扭断电缆。
【变幅机构】:
变幅机构(320Kg)采用双速电机YDEJ132-4/8-3.3/2.2驱动，经由行星减速器带动卷筒，通过钢丝绳使载重小车获得23/46m/min两种速度在起重臂架上来回高速运行。
电机尾部带有一盘式制动器，当小车电机断电时延时制动。
幅度限位器用于防止误操作，使小车在碰到起重臂根处的缓冲器前即停止运行。
【塔身标准节】:
主肢局部特写
塔身节按设计强度有两种规格，即加强节和标准节，加强节之间用8-M33特制高强度螺栓连接，标准节之间用8-M33特制高强度螺栓连接,每三节有一休息平台，同一规格标准节具有互换性。
【起重臂】
起重臂共分9节，在第三、第七节臂的上弦杆各设一拉杆吊点，各节臂之间用销轴连接。
在第一节臂上装有小车牵引机构，臂端装有钢丝绳防扭装置。
最大臂长为52米，满足旋转空间需要在起重臂臂架根节安装小车变幅机构并设有走台框，方便安装与维修。
【平衡臂】
平衡臂总长为12080m。
借助销轴，平衡臂及平衡臂拉杆与回转塔身、塔顶连成一整体，平衡臂两侧设有栏杆和走道。
【上、下支座】
上支座安装在回转支承上面且与回转支承的内圈联接。
下支座是起重机不可回转部分的一厢形支座，在它的上平面装有回转支承外齿圈，下支座与回转支承的外圈通过螺栓联接，借助回转机构实上、下支座间的相对回转运动。
上支座上接回转塔身，下支座下接塔身标准节。
【回转塔身】:
回转塔身下端用4个高强度销轴与上支座相连接，上部与塔顶销接，前后两端耳板分别与平衡臂和起重臂连接。
上部装有起重量限制器。
【回转限位器】:
【塔顶】
塔顶是一个斜锥体，上端通过拉杆与起重臂和平衡臂连接并使二臂保持水平，下端用4个销轴与回转塔身连接，为了安装起重臂拉杆和平衡臂拉杆，在塔顶上部设有工作平台和滑轮组。
【驾驶室】
驾驶室是司机操纵塔机的工作室、它固定在回转塔身右侧。
联动操纵台的各指示灯和手柄位于司机驾驶室座椅两侧，操作方便，视野广阔。
驾驶室电控箱设置在驾驶室后部，主电路总断路器，照明及辅助断路器等装置。
【起重量限制器】:
【行走装置】:
行走机构有二个主动台车，主动台车由电机、液力偶合器、蜗轮减速器、盘式制动器、开式齿轮幅和行走轮等组成。
液力偶合器保证塔机起制动平稳，行走速度为20米/分。
YZ160M2-6-7.5KW交流电机借助主令控制器控制机构的运行。
蜗杆轴尾端的常闭盘式制动器，工作时松开，停机断电后延时制动。
延时时间可调，以保证停机滑动距离短且不因制动过急产生塔机晃动。
在主动台车外侧装有两个行程开关，控制塔机行走不超出设定的极限位置，以保证塔机的安全。
【电控系统及安全装置】:
本系统采用了可编程逻辑控制器进行中央控制，电控系统采用国际通用型式，低压电器采用进口电器元件，积木式组合，卡轨式安装，采用集中于司机室的两个十字型主令控制器和按扭开关操纵，省去了大量的用于逻辑控制的中间继电器和时间继电器，同时采用全球性采购，使用了国际名牌产品，如OMRON（欧姆龙）的PLC，Schneider的接触器，从而大大的提高了整个系统的可靠性，同时也为故障的判断定位和排除提供了方便。
此外还包括风速仪、障碍灯等电器安全装置和小车断轴保护和牵引绳断绳防溜车等机械安全装置。
