塔式起重机型及技术参数汇总介绍
塔式起重机参数

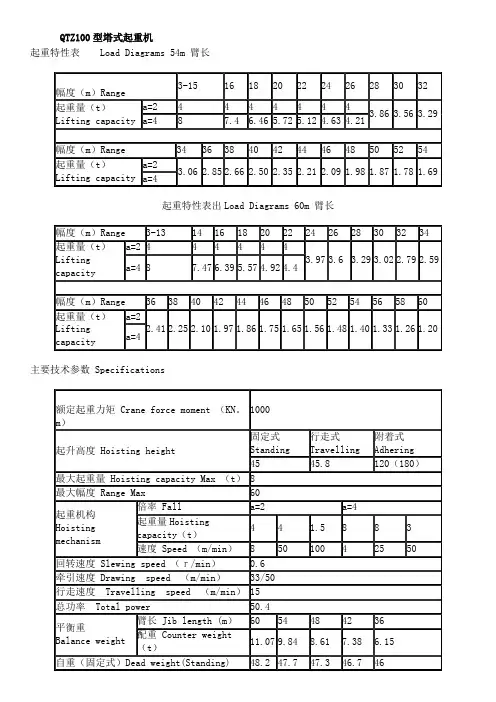

QTZ100型塔式起重机起重特性表Load Diagrams 54m 臂长起重特性表出Load Diagrams 60m 臂长主要技术参数 SpecificationsQTZ5417型塔式起重机起重特性表Load Diagrams 54m 臂长主要技术参数 SpecificationsQTZ6010型塔式起重机起重特性表Load Diagrams 60m 臂长主要技术参数 SpecificationsQTZ5613（5015）型塔式起重机起重特性表Load Diagrams 56m 臂长主要技术参数 SpecificationsQTZ5610型塔式起重机起重特性表Load Diagrams 56m 臂长QTZ5013型塔式起重机起重特性表Load Diagrams 44m 臂长起重特性表Load Diagrams 50m 臂长主要技术参数 SpecificationsQTZ5010型塔式起重机起重特性表Load Diagrams 50m 臂长主要技术参数 SpecificationsQTZ40型塔式起重机起重特性表Load Diagrams 42m 臂长主要技术参数 Specifications塔机型号编制方式[1]极其多样化。
过去，我国对此曾作出统一规定。
目前，此项规定虽仍执行，但很多塔机生产厂家还有一套表达方式。
塔机型号表达的主参数主要有两种：一为额定起重力矩，二为最大臂长及臂端起重量。
现就几种典型编制方式介绍如下，常见的3种分类方式：1、标准规定的编号方式按ZBJO4008执行，我国塔机型号组成为：类组代号+形式+特性代号+主参数代号。
类：Q——（起）组：T——（塔）型：上回转自升式Z——（自）固定式G——（固）内爬式P——（爬）下回转自升式S（升）主参数为公称起重力矩。
标记示例如下：公称起重力矩600kNm固定式塔机：QTG600公称起重力矩1000kNm自升式塔机：QTZ1000有些塔机仍以tm为起重机力矩计量单位，则上述三种塔机型号分别表示为QTG60，QTZ100。
塔式起重机型及技术参数汇总介绍
塔式起重机型号及技术参数汇总介绍
来源：中国机械设备网?
塔式型号及技术参数汇总介绍，塔式起重机在建筑工地是必不可少的建筑工具，它是建筑行业的支撑。
塔式起重机型号有哪些，它们的技术参数是怎样的呢，世界工厂网小编为大家汇总塔式起重机型号及技术参数。
塔式起重机又称或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。
型号及技术参数详解：
以上就是小编汇总的塔式起重机型号及技术参数相关资料，塔式是起（Q）重机大类的塔（T）式起重机组，故前两个字母为QT；特征代号看你强调什么特征，如快装式用K，自升式用Z，固定式用G，下回转式用X等等。
另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号，这个数据往往更能明确表达一台塔机的工作能力。
7052塔机性能及基础
(t)
12.5
(t)
25
24.93
22.03
18.67
16.89
14.73
13.53
（m）
33
35
38
40
43
45
48
50
(t)
12.50
12.33
11.21
10.57
9.71
9.20
8.52
8.12
(t)
12.02
11.16
10.04
9.39
8.53
8.03
7.35
6.94
（m）
53
55
58
60
中联QTZ400(TC7052)塔式起重机
技术部分
1、简图
6、主要技术参数
6.1整机性能参数
公称起重力矩（kN.m）
4000
最大起重力矩（kN.m）
4575
最大工作高度（m）
独立固定式
73
附着式
280
工作幅度（m）
最小幅度
3.5
最大幅度
70
最大起重量（t）
最大工作高度
≤140m
25
＞140m
12.5
12
x变位系数
+0.5
顶升机构
电动机
功率(kW)
11
转速(r/min)
1440
液压泵站
流量(l/min)
14.5（ESSO AW46）
工作压力(MPa)
31.5
顶升油缸
缸/杆直径(mm)
250/160
行程（mm）
1650
最大顶升力(t)
154
顶升速度(m/min)
塔吊技术参数(QTZ80)
QTZ80(6010、5512)塔式起重机、塔吊、塔机
日期：[2012-07-04 14:48:54] 共阅[1831]次
QTZ80A 塔式起重机是满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩80t·m ，最大起重量为8吨，有 TC6010、TC5512、TC5017、TC4521等类型。
该机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
型号
QTZ80（6010） （5512） 幅度(M) 60 55
独立高度(M) 46 46
最高高度(M) 151 151
最大起重量(T) 6 8
附墙架(道) 5 5
主肢材料 135×135×12(方钢管) 135×135×12(方钢管)
标准节截面尺寸 1.835×1.835 ×2.5 1.835×1.835 ×2.5
起升速度(a=2)m/min 100/50 100/50
回转速度r/min 0.65 0.65
变幅速度m/min 60/30/10 60/30/10
底座形式
1.十字梁斜撑杆有压重式
2.十字梁斜撑杆无压重式
3.井字梁无压重式
4.移动式底架 1.十字梁斜撑杆有压重式 2.十字梁斜撑杆无压重式 3.井字梁无压重式 4.移动式底架。

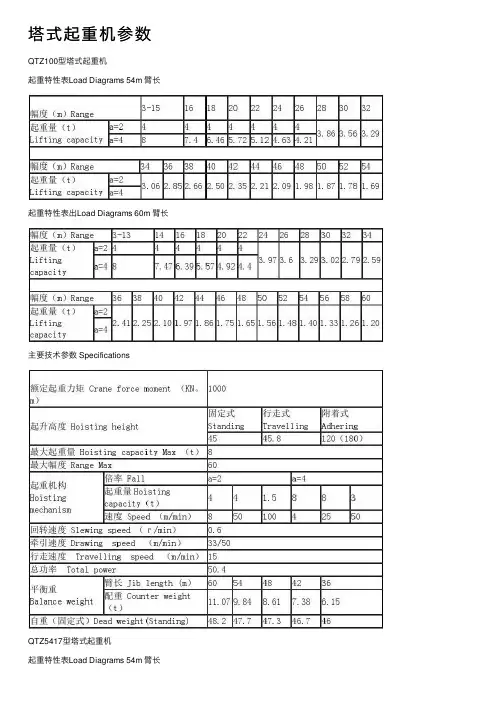

塔式起重机参数
塔式起重机参数QTZ100型塔式起重机起重特性表Load Diagrams 54m 臂长起重特性表出Load Diagrams 60m 臂长主要技术参数 SpecificationsQTZ5417型塔式起重机起重特性表Load Diagrams 54m 臂长主要技术参数 SpecificationsQTZ6010型塔式起重机起重特性表Load Diagrams 60m 臂长主要技术参数 SpecificationsQTZ5613（5015）型塔式起重机起重特性表Load Diagrams 56m 臂长主要技术参数 SpecificationsQTZ5610型塔式起重机起重特性表Load Diagrams 56m 臂长QTZ5013型塔式起重机起重特性表Load Diagrams 44m 臂长起重特性表Load Diagrams 50m 臂长主要技术参数 SpecificationsQTZ5010型塔式起重机起重特性表Load Diagrams 50m 臂长主要技术参数 SpecificationsQTZ40型塔式起重机起重特性表Load Diagrams 42m 臂长主要技术参数 Specifications塔机型号编制⽅式[1]极其多样化。
过去，我国对此曾作出统⼀规定。
⽬前，此项规定虽仍执⾏，但很多塔机⽣产⼚家还有⼀套表达⽅式。
塔机型号表达的主参数主要有两种：⼀为额定起重⼒矩，⼆为最⼤臂长及臂端起重量。
现就⼏种典型编制⽅式介绍如下，常见的3种分类⽅式：1、标准规定的编号⽅式按ZBJO4008执⾏，我国塔机型号组成为：类组代号+形式+特性代号+主参数代号。
类：Q——（起）组：T——（塔）型：上回转⾃升式Z——（⾃）固定式G——（固）内爬式P——（爬）下回转⾃升式S（升）主参数为公称起重⼒矩。
标记⽰例如下：公称起重⼒矩600kNm固定式塔机：QTG600公称起重⼒矩1000kNm⾃升式塔机：QTZ1000有些塔机仍以tm为起重机⼒矩计量单位，则上述三种塔机型号分别表⽰为QTG60，QTZ100。
塔式起重机基础知识汇总(整理版).doc
塔式起重机基础知识汇总塔式起重机的技术性能是用各种参数表示的，其主要参数包括幅度、起重量、起重力矩、自由高度、最大高度等；其一般参数包括：各种速度、结构重量、尺寸、尾部尺寸及轨距轴距等，下面分别简述：一、幅度：幅度是从塔式起重机回转中心线至吊钩中心线的水平距离，通常称为回转半径式工作半径。
二、起重量起重量是吊钩能吊起的重量，其中包括吊索、吊具及容器的重量，起重量因幅度的改变而改变，因此每台起重机都有自己本身的起重量与起重幅度的对应表，俗称工作曲线表。
起重量包括两个参数：即最大起重量及最大幅度起重量。
最大起重量由起重机的设计结构确定，主要包括其钢丝绳、吊钩、臂架、起重机构等。
其吊点必须在幅度较小的位置。
最大幅度起重量除了与起重机设计结构有关，还与其倾翻力矩有关，是一个很重要的参数。
塔式起重机的起重量是随吊钩的滑轮组数不同而不同。
一般两绳是单绳起重量的一倍，四绳是两绳起重量的一倍等等。
可才艮据需要而进行变换。
为了防止塔式起重机起重超过其最大起重量，所有塔式起重机都安装有重量限制器，有的称测力环，重量限制器内装存有多个限制开关，除了限位塔机最大额定重量外，在高速起吊和中速起吊时，也可进行重量限制，高速时吊重最轻，中速时吊重中等，低速时吊重最重。
.三、起重力矩起重量与相应幅度的乘积为起重力矩，过去的计量单位为TM,现行的计量单位为KNM, 1TM 等于1OKNM。
额定起重力矩量是塔式起重机工作能力的最重要参数,它是防止塔机工作时重心偏移，而发生倾翻的关键参数。
由于不同的幅度的起重力矩不均衡，幅度渐大，力矩渐小，因此常以各点幅度的平均力矩作为塔机的额定力矩。
塔式起重机的起重量随着幅度的增加而相应递减，因此，在各种幅度时都有额定的起重量，不同的幅度和相应的起重量连接起来，就绘制成起重机的性能曲线图，使操作人员一看明了不同幅度下的额定起重量，防止超载。
-一般塔式起重机可以安装几种不同的臂长，每一种臂长的起重臂都有其特定的起重曲线，不过差别不大。
QTZH塔式起重机起重特性表
QTZ80H塔式起重机起重特性表
42 2.01 1.94 2.58 2.51
44 1.90 1.83 2.42 2.35
46 1.79 1.72 2.28 2.21
48 1.68 1.61 2.16 2.09
50 1.59 1.52 2.04 1.97
51 1.55 1.48 1.98 1.91
52 1.51 1.44
54 1.45 1.38
56 1.39 1.32
QTZ80H塔式起重机起重特性曲线
QTZ80H塔式起重机技术性能参数表
SC200/200K施工升降机主要技术参数
塔式起重机顶升检验记录
塔式起重机附着锚固检验记录表
塔式起重机轨道验收记录表
档案编号：年月日
注：本表一式二份，安装单位一份，归档一份。
塔式起重机安全评估报告
一、设备评估概述；
二、评估设备主要技术参数；
三、检查项目及结果：
1 资料审核项目
注：序号后有*的为保证项目，下同。
2 整机外观检查项目
3 安全装置等检查项目
4 载荷试验项目
5 重要结构件壁厚测量项目
6 重要结构件变形测量项目
7 重要结构件无损检测项目
四、评估结论
批准人：审核人：检验人：日期：日期：日期：。
塔吊TC6015A-10E-128-A技术资料
TC6015A-10E－128-A
6 主要技术参数
6.1 整机技术性能参数
塔机整机工作级别
机构工作级别
公称起重力矩（kN.m） 最大起重力矩（kN.m）
最大工作高度（m）
工作幅度（m）
最大起重量（t）
起升倍率
起升机构 QE1080D
起重量/速度 （t/m/min）
功率(kW)
变幅机构
速度（m/min）
中联重科拥有五十多年塔式起重机设计与研究经验，是全国起重机械标准化委员会塔式 起重分技术委员会主任委员单位，国际标准化组织 ISO/TC96/SC7 塔式起重机国内归口单位， 行业技术覆盖率达 80%。中联重科从事大型建筑起重机的研究开发与制造，在大型塔式起重 机总体布局与结构设计、大吨位起升机构变频调速技术、工作机构全变频无级调速技术、电 气传动与操纵控制系统的可靠性与逻辑控制技术等方面达到国际先进水平。公司建有国家级 技术中心，是首批国家创新型试点企业，有雄厚的技术开发能力。同时，中联重科拥有一支 优秀专业的技术开发人才队伍和生产技术工人队伍，多年来成功完成了平头、塔头、动臂 3 大系列 40 多种塔机产品的开发，并自主掌握核心技术。公司先后承担国家“863 计划”、““九 五”国家科技攻关计划、“十一五”国家重点科技支撑计划课题等国家重大项目。2010 年， 承担全球最大水平臂上回转自升塔式起重机 D5200-240（5200 吨米）的开发研制和生产制造， 在业内引起强烈的反响，进一步提升了中联塔机在行业内的品牌影响力。
在电气设计上采用 PLC（可编程序控制器）作为主控单元，产品可靠性和安全性高，大 幅度降低了控制系统的故障率，易于维护和维修，降低了使用维护费用。
基于人性化的直流调速、回馈电网、隔音房等设计，降低了电磁辐射，大大改善了操作 人员的工作环境，提升了产品节能、保温、降噪、吸热等性能。
