第5章工程方案5.1工程级别与标准资水大洋江航电枢纽正常蓄水位为166.78m，水库相应库容0.93亿m3，电站装机36MW，航道等级为Ⅳ级，设计通航船舶吨级500t。
5.1.1工程等别根据《水利水电工程等级划分及洪水标准》SL252-2000中的水利水电工程分等指标标准：按水库静水总库容标准，本枢纽工程等别为Ⅲ等，工程规模为中型；按电站装机总容量标准，本枢纽工程等别为Ⅳ等，工程规模为小（1）型。
根据《渠化工程枢纽总体布置设计规范》JTS 182-1-2009的有关规定：按通航规模指标标准，本枢纽工程等别为三等；按水库总库容指标标准，本枢纽工程等别为三等；按电站装机总容量规模指标标准，本枢纽工程等别为四等。
当同一枢纽按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中最高等别确定。
故本枢纽工程等别确定为Ⅲ等，工程规模为中型。
5.1.2水工建筑物级别本枢纽工程等别为Ⅲ等，工程规模为中型。
根据《水利水电工程等级划分及洪水标准》SL252-2000，Ⅲ等工程相应永久水工建筑物级别为：主要永久建筑物3级，次要永久建筑物4级，临时水工建筑物5级。
根据《渠化工程枢纽总体布置设计规范》JTS 182-1-2009，三等工程相应永久水工建筑物级别为：主要永久建筑物3级，次要永久建筑物4级，临时水工建筑物5级。
综上所述：本工程主要永久建筑物为3级，次要永久建筑物为4级，临时水工建筑物为5 级。
5.1.3 主要建筑物的设计标准本工程主要永久建筑物为3级，次要永久建筑物为4级，临时水工建筑物为5 级。
本枢纽工程地处山区，永久性主要水工建筑物的挡水高度约23.5m，上、下游最大水头差为8.7m。
按前述规范规定，据1962年~2011年新化站实测洪水位统计，洪水位超过171.00m年份仅有4年，即1988年、1994年、1996年和1998年，洪水位分别为171.88m，171.05m、176.18m 和171.17m，且上游梯级浪石滩电站永久性主要水工建筑物设计洪水标准为50年一遇，因此，本项目永久性主要水工建筑物设计洪水标准为50年一遇，校核洪水标准为500年一遇；永久性次要水工建筑物设计洪水为30年一遇，校核洪水为200年一遇。
赣江井冈山航电枢纽总体布置
2020年12月第12期总第577期水运工程Port & Waterway Engineering Dec. 2020No. 12 Serial No. 577赣江井冈山航电枢纽总体布置徐艳亮，王志鹏（江西省港航建设投资集团有限公司，江西南昌330008）摘要：根据井冈山航电枢纽坝址地形地质条件，提出船闸、电站厂房同岸和异岸布置2种集中布置方案。
考虑防洪度 汛、通航条件、施工条件和工期、远期建设、工程投资最优原则，进行总体布置方案比较，提出左岸布置船闸，右岸布置电站厂房、鱼道的推荐布置方案。
利用水工整体模型和船模试验，对推荐布置方案从枢纽泄流消能、上下游引航道通航条 件、电站水流条件等关键因素论证布置方案的合理性，并进行针对性研究，提出改善措施。
研究过程和结论可为类似低水头航电枢纽总体布置提供参考。
关键词：航电枢纽；总体布置；水工模型试验；通航水流条件中图分类号：U612. 1文献标志码：A 文章编号：1002-4972（2020） 12-0172-06General layout of Jinggangshan navigation-power junctionXU Yan-liang, WANG Zhi-peng(Jiangxi Provincial Port &Waterway Construction Investment Group Co., Ltd., Nanchang 330008, China)Abstract ： According to the geologic conditions of Jinggangshan navigation-power junction dam site, we putforward two arrangement plans of "lock and power plant at the same bank or different banks^.Under the principal ofoptimal flood control, navigation conditions, construction conditions and time limit for a project and project investment, we compare the general layouts and recommend the overall layout scheme, i.e., permanent lock at theleft bank and power plant & fishway at the right ing hydraulic integral model and ship model test, we study the key factors such as hub discharge energy dissipation, the navigation flow condition at the entrance area, powerstation flow condition of the recommended layout, demonstrate the general layout scheme and put forward improvement measures. The research process and conclusion may serve as reference for the general layoutarrangement of low water head navigation-power junction.Keywords ： navigation-power junction; general layout; hydraulic model test; navigable condition航电枢纽工程可从根本上改善坝上河段的通 航条件，兼顾发电、防洪、灌溉、环保、旅游开 发等综合效益。

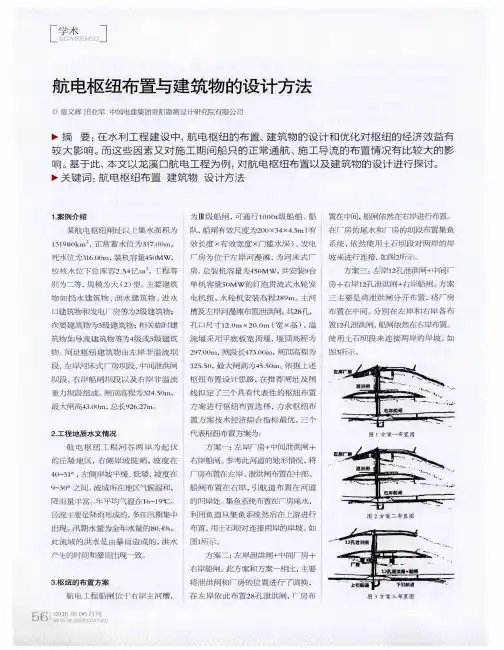

航电枢纽布置与建筑物的设计方法
