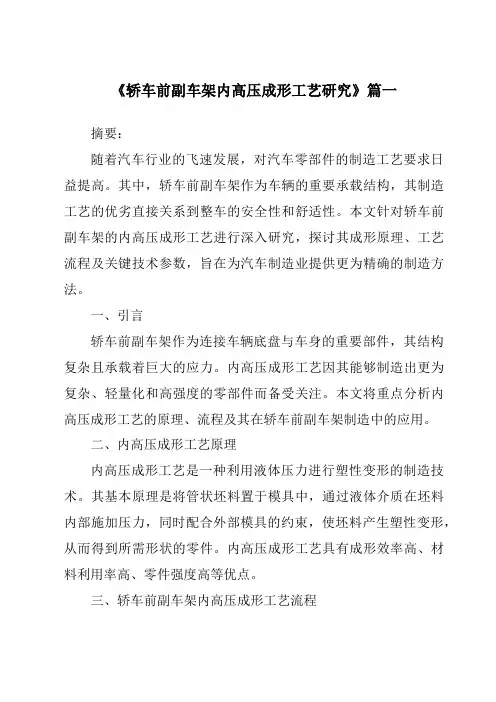

《轿车前副车架内高压成形工艺研究》范文
《轿车前副车架内高压成形工艺研究》篇一摘要：随着汽车行业的飞速发展，对汽车零部件的制造工艺要求日益提高。
其中，轿车前副车架作为车辆的重要承载结构，其制造工艺的优劣直接关系到整车的安全性和舒适性。
本文针对轿车前副车架的内高压成形工艺进行深入研究，探讨其成形原理、工艺流程及关键技术参数，旨在为汽车制造业提供更为精确的制造方法。
一、引言轿车前副车架作为连接车辆底盘与车身的重要部件，其结构复杂且承载着巨大的应力。
内高压成形工艺因其能够制造出更为复杂、轻量化和高强度的零部件而备受关注。
本文将重点分析内高压成形工艺的原理、流程及其在轿车前副车架制造中的应用。
二、内高压成形工艺原理内高压成形工艺是一种利用液体压力进行塑性变形的制造技术。
其基本原理是将管状坯料置于模具中，通过液体介质在坯料内部施加压力，同时配合外部模具的约束，使坯料产生塑性变形，从而得到所需形状的零件。
内高压成形工艺具有成形效率高、材料利用率高、零件强度高等优点。
三、轿车前副车架内高压成形工艺流程轿车前副车架的内高压成形工艺主要包括材料准备、管材弯曲、液压填充和终压整形等步骤。
具体流程如下：1. 材料准备：选择合适的管材和板材，进行切割、弯曲等预处理工作。
2. 管材弯曲：将管材置于弯曲模具中，通过机械或液压装置进行弯曲，形成初步的框架结构。
3. 液压填充：将弯曲好的管材放入内高压成形模具中，通过液体介质在管材内部施加压力，使管材贴合模具型腔，完成初步的成形。
4. 终压整形：对已成形的副车架进行进一步的整形和加固，确保其满足设计要求。
四、关键技术参数及影响因素内高压成形工艺的关键技术参数包括管材的材质、厚度、弯曲半径，液体压力的大小及变化规律，模具的设计和制造精度等。
这些参数对成形的质量和效率有着重要影响。
此外，材料的热处理、表面处理以及后续的焊接、装配等工艺也会对最终的产品性能产生影响。
五、结论轿车前副车架的内高压成形工艺是一种高效、环保的制造方法，具有广泛的应用前景。

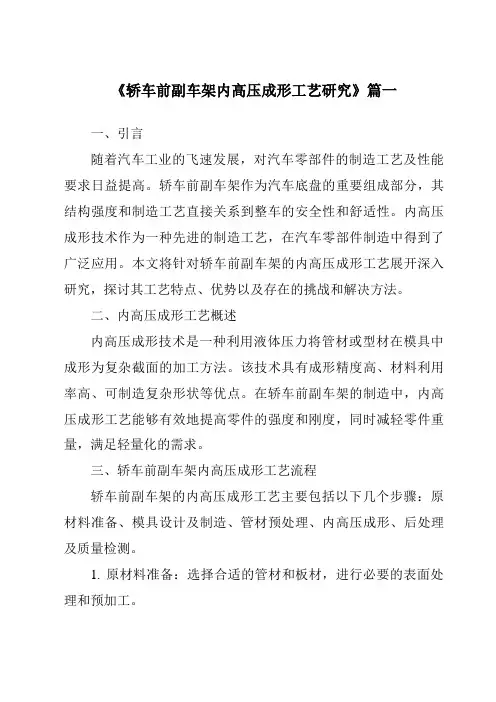

《轿车前副车架内高压成形工艺研究》范文
《轿车前副车架内高压成形工艺研究》篇一一、引言随着汽车工业的飞速发展，对汽车零部件的制造工艺及性能要求日益提高。
轿车前副车架作为汽车底盘的重要组成部分，其结构强度和制造工艺直接关系到整车的安全性和舒适性。
内高压成形技术作为一种先进的制造工艺，在汽车零部件制造中得到了广泛应用。
本文将针对轿车前副车架的内高压成形工艺展开深入研究，探讨其工艺特点、优势以及存在的挑战和解决方法。
二、内高压成形工艺概述内高压成形技术是一种利用液体压力将管材或型材在模具中成形为复杂截面的加工方法。
该技术具有成形精度高、材料利用率高、可制造复杂形状等优点。
在轿车前副车架的制造中，内高压成形工艺能够有效地提高零件的强度和刚度，同时减轻零件重量，满足轻量化的需求。
三、轿车前副车架内高压成形工艺流程轿车前副车架的内高压成形工艺主要包括以下几个步骤：原材料准备、模具设计及制造、管材预处理、内高压成形、后处理及质量检测。
1. 原材料准备：选择合适的管材和板材，进行必要的表面处理和预加工。
2. 模具设计及制造：根据零件的几何形状和性能要求，设计合理的模具结构，并进行制造和调试。
3. 管材预处理：对管材进行切割、弯曲等预处理，以满足内高压成形的需要。
4. 内高压成形：将预处理后的管材放入模具中，通过液体压力的作用，使管材在模具中成形为所需的形状。
5. 后处理及质量检测：对成形后的零件进行必要的后处理，如去毛刺、清洗等，并进行质量检测，确保零件的性能和质量符合要求。
四、内高压成形工艺的优点与挑战内高压成形工艺的优点主要包括：1. 成形精度高：能够制造出具有复杂截面的零件，满足高精度的要求。
2. 材料利用率高：能够充分利用材料，减少浪费。
3. 可制造复杂形状：能够制造出具有复杂几何形状的零件，满足设计需求。
然而，内高压成形工艺也面临一些挑战：1. 模具设计及制造难度大：需要设计合理的模具结构，并保证制造精度。
2. 对原材料要求高：需要选择合适的管材和板材，并保证其质量和性能。
《2024年轿车前副车架内高压成形工艺研究》范文
《轿车前副车架内高压成形工艺研究》篇一摘要：本文针对轿车前副车架的内高压成形工艺进行了深入研究。
首先，介绍了内高压成形工艺的基本原理及其在汽车制造领域的应用；其次，详细阐述了轿车前副车架的结构特点及其内高压成形工艺的流程；最后，通过实验分析，探讨了内高压成形工艺对轿车前副车架性能的影响，并提出了优化建议。
一、引言随着汽车工业的快速发展，对汽车零部件的轻量化、高强度、高精度等要求日益提高。
轿车前副车架作为汽车底盘的重要组成部分，其性能直接影响整车的行驶安全和舒适性。
内高压成形工艺作为一种先进的金属成形技术，在汽车制造领域得到了广泛应用。
因此，研究轿车前副车架的内高压成形工艺，对于提高汽车性能、降低成本、促进汽车工业发展具有重要意义。
二、内高压成形工艺基本原理及应用内高压成形工艺是一种利用液体压力将金属管材或型材在模具内压紧并成形的方法。
该工艺具有成形精度高、材料利用率高、可实现复杂形状的成形等优点，广泛应用于汽车、航空、能源等领域的零部件制造。
在汽车制造中，内高压成形工艺主要用于制造车架、副车架、悬挂系统等部件。
三、轿车前副车架结构特点及内高压成形工艺流程轿车前副车架是连接汽车底盘和悬挂系统的重要部件，其结构复杂，需要较高的成形精度和强度。
内高压成形工艺在制造轿车前副车架时，主要流程包括原材料准备、管材预处理、内高压成形、后处理等步骤。
其中，内高压成形是关键环节，需要通过精确控制液体压力、模具形状和材料性能等因素，实现副车架的精确成形。
四、实验分析为了研究内高压成形工艺对轿车前副车架性能的影响，我们进行了一系列实验。
实验采用不同工艺参数和模具形状进行内高压成形，然后对成形的副车架进行力学性能测试和金相组织观察。
结果表明，内高压成形工艺可以显著提高副车架的成形精度和力学性能，同时对材料微观结构也有积极影响。
然而，不合理的工艺参数和模具形状可能导致副车架出现裂纹、变形等问题。
因此，在实际生产中，需要严格控制工艺参数和模具形状，以确保副车架的质量和性能。
《轿车前副车架内高压成形工艺研究》范文
《轿车前副车架内高压成形工艺研究》篇一摘要：本文针对轿车前副车架的内高压成形工艺进行了深入研究。
首先，介绍了内高压成形技术的原理及特点，接着详细分析了前副车架的结构特点和材料选择。
通过对成形过程中的工艺参数进行优化，实现了高效、高精度的内高压成形。
最后，通过实验验证了该工艺的可行性和优越性，为轿车前副车架的制造提供了新的技术路径。
一、引言随着汽车工业的快速发展，对汽车零部件的制造工艺和性能要求越来越高。
轿车前副车架作为汽车底盘的重要组成部分，其结构复杂、承载能力强，对整车的性能和安全性有着重要影响。
因此，研究轿车前副车架的制造工艺，特别是内高压成形工艺，具有重要的理论意义和实际应用价值。
二、内高压成形技术概述内高压成形技术是一种将管状坯料置于模具内，通过液体压力和模具外力共同作用，使坯料在闭合模具中发生塑性变形，从而达到所需形状的加工技术。
该技术具有零件尺寸精度高、材料利用率高、工艺流程简单等优点，广泛应用于汽车零部件的制造。
三、前副车架结构特点及材料选择轿车前副车架是连接汽车车身和悬挂系统的重要部件，其结构复杂，需要承受较大的力和扭矩。
因此，选择合适的材料和结构对保证前副车架的性能至关重要。
目前，前副车架主要采用高强度钢或铝合金等轻质材料制造，通过内高压成形技术可以有效地提高材料的利用率和零件的尺寸精度。
四、内高压成形工艺参数优化内高压成形过程中，工艺参数的选择对成形质量和效率有着重要影响。
通过对模具设计、坯料选择、液体压力、摩擦条件等工艺参数进行优化，可以有效地提高内高压成形的效率和精度。
此外，采用数值模拟技术对成形过程进行模拟分析，可以预测并避免实际生产中可能出现的问题。
五、实验验证及结果分析为了验证内高压成形工艺的可行性和优越性，我们进行了大量的实验研究。
实验结果表明，采用内高压成形技术制造的轿车前副车架具有较高的尺寸精度和良好的力学性能。
与传统的制造方法相比，内高压成形技术可以显著提高材料利用率和生产效率。

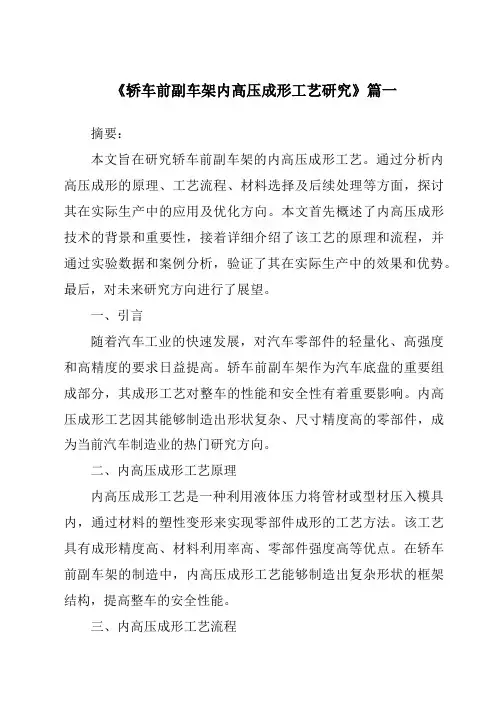

《2024年轿车前副车架内高压成形工艺研究》范文
《轿车前副车架内高压成形工艺研究》篇一摘要：本文旨在研究轿车前副车架的内高压成形工艺。
通过分析内高压成形的原理、工艺流程、材料选择及后续处理等方面，探讨其在实际生产中的应用及优化方向。
本文首先概述了内高压成形技术的背景和重要性，接着详细介绍了该工艺的原理和流程，并通过实验数据和案例分析，验证了其在实际生产中的效果和优势。
最后，对未来研究方向进行了展望。
一、引言随着汽车工业的快速发展，对汽车零部件的轻量化、高强度和高精度的要求日益提高。
轿车前副车架作为汽车底盘的重要组成部分，其成形工艺对整车的性能和安全性有着重要影响。
内高压成形工艺因其能够制造出形状复杂、尺寸精度高的零部件，成为当前汽车制造业的热门研究方向。
二、内高压成形工艺原理内高压成形工艺是一种利用液体压力将管材或型材压入模具内，通过材料的塑性变形来实现零部件成形的工艺方法。
该工艺具有成形精度高、材料利用率高、零部件强度高等优点。
在轿车前副车架的制造中，内高压成形工艺能够制造出复杂形状的框架结构，提高整车的安全性能。
三、内高压成形工艺流程轿车前副车架的内高压成形工艺流程主要包括原材料准备、管材或型材的预处理、模具设计及制造、内高压成形、后续处理等步骤。
其中，原材料的选择对最终产品的性能和质量有着重要影响；模具的设计和制造是保证成形精度的关键；内高压成形的压力、温度和时间等参数的控制对成形的质量和效率有着决定性作用。
四、材料选择与预处理在轿车前副车架的内高压成形工艺中，常用的材料包括高强度钢板、铝合金等。
这些材料具有较高的强度和塑性，能够满足复杂形状的成形需求。
在材料预处理阶段，需要对原材料进行切割、矫正、表面处理等工序，以保证材料的尺寸精度和表面质量。
此外，材料的热处理和表面涂层处理也是提高零件性能的重要手段。
五、实验研究与案例分析通过实验研究和案例分析，我们可以验证内高压成形工艺在轿车前副车架制造中的效果和优势。
实验研究主要包括工艺参数的优化、材料性能的测试、成形精度的评估等方面。
《某SUV后副车架内高压成形数值模拟研究》范文
《某SUV后副车架内高压成形数值模拟研究》篇一一、引言随着汽车工业的飞速发展，轻量化、高强度和优异抗冲击性能的零部件成为汽车设计制造的必然趋势。
其中，后副车架作为SUV车辆底盘的重要组成部分，其性能直接关系到整车的行驶稳定性和安全性。
内高压成形技术作为一种先进的制造工艺，在汽车零部件制造中得到了广泛应用。
本文将针对某SUV后副车架内高压成形过程进行数值模拟研究，旨在提高后副车架的制造精度和性能。
二、内高压成形技术概述内高压成形技术是一种利用液体压力将管材或型材在模具内进行塑性变形的工艺。
该技术具有材料利用率高、零部件重量轻、尺寸精度高等优点，广泛应用于汽车、航空航天等领域的零部件制造。
在SUV后副车架的制造过程中，内高压成形技术能够有效地提高其结构强度和抗冲击性能。
三、某SUV后副车架内高压成形数值模拟（一）模型建立首先，根据某SUV后副车架的设计要求，建立精确的三维模型。
模型应包括后副车架的主体结构、连接件以及相关的细节特征。
同时，为了便于数值模拟分析，需要对模型进行适当的简化。
（二）材料属性及边界条件设定在数值模拟过程中，需要设定材料的力学性能参数，如弹性模量、屈服强度等。
此外，还需要设定边界条件，如模具的运动轨迹、压力变化等。
这些参数的设置将直接影响到模拟结果的准确性。
（三）数值模拟过程在完成模型建立和参数设定后，进行数值模拟分析。
通过设定合理的迭代步长和收敛准则，模拟内高压成形过程中材料的流动、变形以及应力分布等情况。
同时，还需要对模拟结果进行后处理，提取有用的信息，如成形过程中的压力变化曲线、材料变形情况等。
四、结果分析通过对某SUV后副车架内高压成形过程的数值模拟分析，可以得到以下结论：1. 内高压成形过程中，材料的流动和变形情况与模具的运动轨迹、压力变化等密切相关。
通过优化模具设计和压力控制，可以有效地提高后副车架的制造精度和性能。
2. 在内高压成形过程中，应关注材料的应力分布情况。
《轿车前副车架内高压成形工艺研究》范文
《轿车前副车架内高压成形工艺研究》篇一一、引言随着汽车工业的飞速发展，对汽车零部件的制造技术要求也日益提高。
轿车前副车架作为汽车的重要组成部分，其成形工艺对整车性能及安全性具有重要影响。
内高压成形技术作为一种先进的制造方法，在汽车零部件制造中得到了广泛应用。
本文将针对轿车前副车架的内高压成形工艺进行深入研究，探讨其技术原理、工艺流程及优化策略。
二、内高压成形技术的技术原理内高压成形技术是一种通过液体压力在模具内部对管材或型材进行局部或全面压力成形的制造方法。
该技术的主要原理是在特定压力条件下，通过液体介质传递压力，使管材或型材在模具的约束下发生塑性变形，从而达到所需的形状和尺寸。
三、轿车前副车架内高压成形工艺流程轿车前副车架的内高压成形工艺主要包括以下几个步骤：1. 材料准备：选择合适的管材或型材，根据设计要求进行切割、清洗和预处理。
2. 模具设计：根据前副车架的结构特点，设计合理的模具，确保成形的准确性和效率。
3. 液压系统准备：安装液压系统，确保系统正常运行并具备足够的压力和流量。
4. 内高压成形：将管材或型材放入模具中，通过液压系统施加压力，使材料在模具内发生塑性变形，形成所需的前副车架形状。
5. 后处理：对成形后的前副车架进行去毛刺、焊接、清洗等后处理工作，确保产品质量。
四、内高压成形工艺的优化策略为了进一步提高轿车前副车架的内高压成形质量和效率，可以采取以下优化策略：1. 优化材料选择：选择具有良好塑性、强度和耐腐蚀性的材料，以提高前副车架的性能和使用寿命。
2. 改进模具设计：通过优化模具结构、提高模具精度和表面质量，减少成形过程中的回弹和变形。
3. 优化液压系统：提高液压系统的压力和流量控制精度，确保内高压成形的稳定性和准确性。
4. 引入自动化技术：通过引入自动化设备和控制系统，实现内高压成形的自动化和智能化，提高生产效率和产品质量。
5. 加强质量控制：建立严格的质量控制体系，对原材料、半成品和成品进行全面检测和控制，确保产品质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术部
三、有限元分析
op20、预成形工序
下图为预成形后钢管的壁厚分 布，可以看到，在位置1处，钢管 的壁厚减薄最大，为12.5%。
技术部
三、有限元分析
op30、内高压成形
下图为内高压成形后钢管的壁厚减薄 率分布，可以看到，在位置1处，钢管的壁 厚减薄最大，为22.99%。
技术部
三、有限元分析
op30、内高压成形
技术部
三、有限元分析
钢管试验——轴向
技术部
三、有限元分析
钢管试验——轴向
技术部
三、有限元分析
钢管试验——周向
直径 (mm) 1 2 3 4 5 82.88 83.18 82.58 84.9 84.92 周长 (mm) 257 258.5 256.5 264 265
胀形率 0.30519685 0.30992126 0.300472441 0.337007874 0.337322835
近似延伸率 0.288285127 0.295804301 0.285778736 0.323374605 0.328387388
技术部
三、有限元分析
op10、弯管工序
技术部
三、有限元分析
op20、预成形工序
技术部
三、有限元分析
op30、内高压成形
技术部Βιβλιοθήκη 三、有限元分析op10、弯管工序
下图为弯管后钢管的壁厚分布， 可以看到，在位置1处，钢管的壁厚 最小，壁厚减薄率为12.38%，在位 置2处，钢管的壁厚最大，壁厚增大 率为55%。
内压力达到190MPa时，零件成形情况
技术部
三、有限元分析
op30、内高压成形
内压力达到190MPa时，零件成形情况
技术部
四、样件调试
内高压生产线
一汽轿车已经购买CNC弯管机、 315吨预成形压力机和瑞典AP&T公司 的3500吨内高压成形设备各一台。
CNC弯管机
技术部
四、样件调试
内高压生产线
材料 STKM 13 B(相当于20号钢)
零件尺寸mm 1030×465×124
技术部
2、截面尺寸
技术部
2、截面尺寸
207.9mm
208.9mm 206.4mm
原始钢管尺寸为Φ63.5×2
Sec1 变形量/% 3.5
Sec2 4.8
Sec3 4.3
技术部
二、成形工艺
技术部
二、成形工艺
弯管工序是在数控弯管机上将钢管弯曲成要求的形状，同时还要满足钢 管壁厚的减薄率的要求。 预成形工序是内高压成形能否实现的关键，预成形的设计应考虑到以下 几点：(1)预成形后的管坯可以很容易的放入到内高压成形模具中，(2)保 证在内高压成形工序中，在同一截面上钢管的变形均匀性，(3)在内高压 成形之前进行材料的储备。 内高压成形工序中，模具的型腔与产品的形状相同，在模具的设计中要 考虑冲孔缸和水平缸的位置，包括与这些缸体相连的液压管路、控制管 线等的排布。
奔腾B50前副车架主管内高压成形分析
谢文才 刘强 一汽轿车股份有限公司技术部 2010年04月23日
技术部
一、产品分析 二、成形工艺
三、有限元分析
四、样件调试
五、结论
技术部
一、产品分析
1、产品数模
孔 A501副车架主管型零件 10个：1×R7.5，9×R6.5，其中：2个为焊装定位孔，其 余为油漆孔
在弯管工序中，要控制钢管的壁厚减薄率。 在内高压成形工序中，通过轴向补料可以明显改善靠近两端弯管处 的壁厚减薄。 除了成形工艺外，钢管材料的力学性能及焊缝质量对内高压成形也 有很大的影响。
技术部
谢谢！
技术部
315吨预成形压力机
技术部
四、样件调试
内高压生产线
3500吨内高压成形机
技术部
四、样件试制
技术部
四、样件试制
技术部
五、结论
通过有限元模拟软件(Dynaform)或三维CAD软件(Catia)，对产品的 截面形状进行分析，确定该产品可以通过内高压成形工艺实现制造， 并初步确定弯管、预成形和内高压成形的工艺参数。
