【半导体切片】半导体晶圆切割 - 副本
旗开得胜
读万卷书 行万里路 1 本文介绍，先进封装(advanced packaging)的后端工艺(back-end)之一：晶圆切片(wafer
dicing)。
在过去三十年期间，切片(dicing)系统与刀片(blade)已经不断地改进以对付工艺的挑战和接纳不同类型基板的要求。最新的、对生产率造成最大影响的设备进展包括：采用两个切割(two cuts)同时进行的、将超程(overtravel)减到最小的双轴(dual-spindle)切片系统，代表性的有日本东精精密的AD3000T和AD2000T；自动心轴扭力监测和自动冷却剂流量调节能力。重大的切片刀片进步包括一些刀片，它们用于很窄条和/或较高芯片尺寸的晶圆、以铜金属化的晶圆、非常薄的晶圆、和在切片之后要求表面抛光的元件用的晶圆。许多今天要求高的应用都要求设备能力和刀片特性两方面都最优化的工艺，以尽可能最低的成本提供尽可能高的效率。
最近，日本东精精密又向市场推出了非接触式的激光切割设备ML200和ML300型
切片机制(The Dicing Mechanism)
硅晶圆切片工艺是在“后端”装配工艺中的第一步。该工艺将晶圆分成单个的芯片，用于随后的芯片接合(die bonding)、引线接合(wire bonding)和测试工序。
一个转动的研磨盘(刀片)完成切片(dicing)。一根心轴以高速，30,000~60,000rpm
(83~175m/sec的线性速度)转动刀片。该刀片由嵌入电镀镍矩阵黏合剂中的研磨金刚石制成。
在芯片的分割期间，刀片碾碎基础材料(晶圆)，同时去掉所产生的碎片。材料的去掉沿着晶方(dice)的有源区域之间的专用切割线(迹道)发生的。冷却剂(通常是去离子水)指到切割缝内，改善切割品质，和通过帮助去掉碎片而延长刀片寿命。每条迹道(street)的宽度(切口)与刀片的厚度成比例。
关键工艺参数
硅圆片切割应用的目的是将产量和合格率最大，同时资产拥有的成本最小。可是，挑战是增加的产量经常减少合格率，反之亦然。晶圆基板进给到切割刀片的速度决定产出。随着进给速度增加，切割品质变得更加难以维持在可接受的工艺窗口内。进给速度也影响刀片寿命。 旗开得胜
读万卷书 行万里路 2 在许多晶圆的切割期间经常遇到的较窄迹道(street)宽度，要求将每一次切割放在迹道中心几微米范围内的能力。这就要求使用具有高分度轴精度、高光学放大和先进对准运算的设备。
当用窄迹道切割晶圆时的一个常见的推荐是，选择尽可能最薄的刀片。可是，很薄的刀片(20µm)是非常脆弱的，更容易过早破裂和磨损。结果，其寿命期望和工艺稳定性都比较厚的刀片差。对于50~76µm迹道的刀片推荐厚度应该是20~30µm。
碎片(Chipping)
顶面碎片(TSC, top-side chipping)，它发生晶圆的顶面，变成一个合格率问题，当切片接近芯片的有源区域时，主要依靠刀片磨砂粒度、冷却剂流量和进给速度(图1a)。
背面碎片(BSC, back-side chipping)发生在晶圆的底面，当大的、不规则微小裂纹从切割的底面扩散开并汇合到一起的时候(图1b)。当这些微小裂纹足够长而引起不可接受的大颗粒从切口除掉的时候，BSC变成一个合格率问题。
通常，切割的硅晶圆的质量标准是：如果背面碎片的尺寸在10µm以下，忽略不计。另一方面，当尺寸大于25µm时，可以看作是潜在的受损。可是，50µm的平均大小可以接受，示晶圆的厚度而定。
现在可用来控制背面碎片的工具和技术是刀片的优化，接着工艺参数的优化。
刀片优化(Blade Optimization) 旗开得胜
读万卷书 行万里路 3 为了接收今天新的切片挑战，切片系统与刀片之间的协作是必要的。对于高端(high-end)应用特别如此。刀片在工艺优化中起主要的作用。为了接纳所有来自于迅速的技术发展的新的切片要求，今天可以买到各种各样的刀片。这使得为正确的工艺选择正确的刀片成为一个比以前更加复杂的任务。
除了尺寸，三个关键参数决定刀片特性：金刚石(磨料)尺寸、金刚石含量和粘结剂的类型。结合物是各种金属和/或其中分布有金刚石磨料的基体。这些元素的结合效果决定刀片的寿命和切削质量(TSC与BSC)。改变任何一个这些参数都将直接影响刀片特性与性能。为一个给定的切片工艺选择最佳的刀片可能要求在刀片寿命与切削质量之间作出平衡。
其它因素，诸如进给率和心轴速度，也可能影响刀片选择。切割参数对材料清除率有直接关系，它反过来影响刀片的性能和工艺效率。对于一个工艺为了优化刀片，设计试验方法(DOE, designed
experiment)可减少所需试验的次数，并提供刀片特性与工艺参数的结合效果。另外，设计试验方法(DOE)的统计分析使得可以对有用信息的推断，以建议达到甚至更高产出和/或更低资产拥有成本的进一步工艺优化。
图二显示在以30,000rpm心轴速度进行的硅晶圆切片期间，进给率、刀片磨料尺寸和刀片寿命的结合效果。图三详细显示相应得切削品质。正如所料，在某个工艺窗口之内，随着磨料尺寸的增加，刀片寿命增加(或磨损率下降)，而切削品质(在这种情况中TSC) 下降。越细的磨料尺寸提供在以适当的进给率时更高的顶面切削质量，虽然刀片寿命减少很多。如所提及的，增加产出是在晶圆切片中的减少成本的主要问题。更高的进给率和/或心轴速度是最常考虑到旗开得胜
读万卷书 行万里路 4 的影响参数。可是，取决于三个关键的刀片参数、晶圆的特性和厚度、和在迹道中的金属化程度，在一套工艺条件下的“完美刀片”可能在条件改变时不适合。
如图二和三所示，随着进给速率的增加，刀片寿命和切削质量两者都会变化，不管磨料尺寸如何。当优化一个工艺时，重要的是并行地考虑各种主要工艺和刀片的参数，以使产出达到最大，同时保持足够的刀片寿命和可接受的切削质量。在选择刀片类型来最大减少资产拥有成本的时候，可能要求一个折中。
与那些可能常见的东西相反，较慢的进给速度不总是保证更好的切削品质。差劣的切削品质可能在太慢的进给率时产生，由于产生更高的热量(图三)。达到可接受的切削品质的最小进给速度应是指对于一个给定的切片应用。这是一个可应用于各种晶圆切片的一般结论。当使用很慢的进给速度时，在切片铜(Cu)晶圆时可观察到较高的BSC1。当以很慢的转速切片时观察到相同的效果。
三个关键的刀片元素(金刚石尺寸、浓度和结合物硬度)的相对重要性取决于刀片磨料尺寸和工艺参数。为了给一个特定应用选择最适合的刀片，对这些关系的理解是必要的。 旗开得胜
读万卷书 行万里路 5 图四是对由于或者刀片金刚石浓度增加或者粘合物硬度增加而使刀片磨损百分率下降的一个DOE评估。一般来说，粘结硬度对刀片寿命的影响对于较细金刚砂更为显著。随着磨料尺寸增加，粘结硬度的影响变得越来越不重要。可是，对于所有磨料尺寸，金刚石浓度的影响似乎比粘结硬度更为重要。取决于磨料尺寸变化的程度，其对刀片寿命的影响可能是所有三个刀片参数中最重要的。
作为一般规则，较细金刚砂的刀片对刀片和/或工艺参数变化更加敏感。当BSC需要改进时，较软的粘结和/或较低的金刚砂浓度经常是必须的。或者粘结硬度或者金刚砂浓度的改变可降低刀片的寿命。
为了选择一个刀片，重要的还要理解刀片的外表硬度的影响(经常叫做基体硬度)。这是刀片的硬度的抽象测量，它反映在切割晶圆时刀片的“感觉”方式。基体硬度通过金刚砂磨料尺寸、浓度和粘结硬度的结合影响来决定。通常，较细的磨料尺寸、较高的金刚砂浓度和较硬的粘合物将得到增加的基体硬度。
通常建议，与其它考虑因素一起，较硬的材料要求较软的(基体)刀片来切片，反之亦然。例如，砷化镓(GaAs)晶圆一般要求较细的金刚砂尺寸(较硬的刀片)，而钽酸锂(LiTaO3)晶圆最适合于较粗的金刚砂尺寸和较低的金刚石浓度(较软的刀片)。随着非硅(non-Si)材料使用的进步，将达到对这些类型的先进晶圆切片应用的更深理解。
刀片负载监测(Blade Load Monitering)
在切片或任何其它磨削过程中，在不超出可接受的切削质量参数时，新一代的切片系统可以自动监测施加在刀片上的负载，或扭矩。对于每一套工艺参数，都有一个切片质量下降和BSC出现的极限扭
半导体的生产工艺流程
半导体的生产工艺流程
1.晶圆制备：
晶圆制备是半导体生产的第一步，通常从硅片开始。首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。这些步骤的目的是获得高纯度、无杂质的单晶硅片。
2.晶圆加工：
晶圆加工是将硅片加工成具有特定电子器件的过程。首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。接下来，使用等离子刻蚀技术去除未被保护的硅片区域。这些步骤的目的是在硅片上形成特定的电子器件结构。
3.器件制造：
器件制造是将晶圆上的电子器件形成完整的制造流程。首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。这些步骤的目的是在硅片上形成具有特定功能的电子器件。
4.封装测试：
封装测试是将器件封装成实际可使用的电子产品。首先，将器件倒装到封装盒中，并连接到封装基板上。然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。
总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。
半导体制造工艺流程大全
半导体制造工艺流程大全
首先是晶圆切割。晶圆是通过单晶片生长得到的，为了制造半导体器件，需要将晶圆划分成小块。切割过程通常使用钻孔或锯片进行，切割后需要将晶圆边缘进行光刻处理。
接下来是晶圆清洗。切割后的晶圆上会附着一些杂质和残留物，需要通过化学溶液进行清洗，以确保表面的纯净度。
然后是研磨抛光。为了使晶圆表面更加平整和光滑，需要进行研磨和抛光处理。通过旋转研磨盘和特殊磨料进行处理，可以去除晶圆表面的不平整和杂质。
接下来是掩膜光刻。在晶圆上制作电路图案，需要使用掩膜光刻技术。将铬掩膜覆盖在晶圆表面，通过紫外光和化学反应来形成图案。掩膜光刻是制造半导体器件中最为关键的步骤之一
然后是化学气相沉积。掩膜光刻后需要进行一层绝缘层的沉积，以保护电路。
接下来是扩散。为了控制晶体电阻，需要在晶圆表面扩散一层掺杂物。将晶圆放入炉内，在高温下进行热扩散，使掺杂物渗入到晶圆表面。
然后是离子注入。离子注入是制造器件的关键步骤之一，通过注入高能粒子改变晶圆表面的材料特性。注入的离子种类和剂量会对晶圆的电学性质产生重要影响。
接下来是金属薄膜制备。为了制造金属电极和连线，需要在晶圆表面蒸镀一层金属薄膜。这层金属薄膜主要用于电子连接和传导。 最后是封装测试。将制造好的晶圆进行封装，以保护器件免受环境和机械损坏。通过测试和筛选，可以保证器件的质量和性能。
总结以上所述，半导体制造工艺流程包括晶圆切割、晶圆清洗、研磨抛光、掩膜光刻、化学气相沉积、扩散、离子注入、金属薄膜制备等多个关键步骤。这些步骤不仅要求高度精确和耐心，而且需要高科技设备和专业技能的支持。半导体制造工艺的不断改进和创新将推动半导体技术的进一步发展和应用。

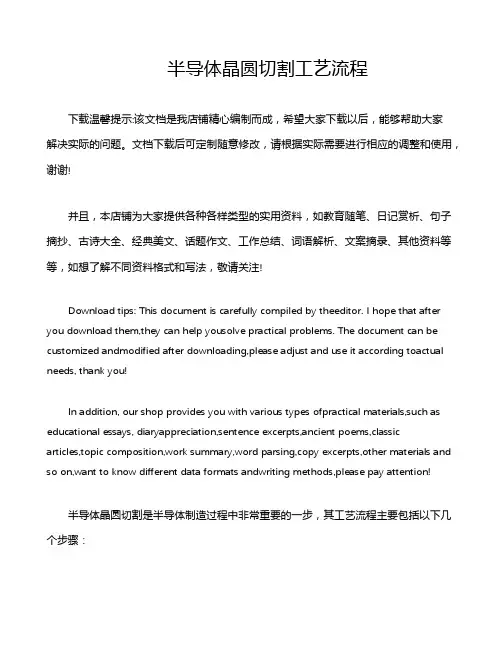

半导体晶圆切割工艺流程
半导体晶圆切割工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I hope that after
you download them,they can help yousolve practical problems. The document can be
customized andmodified after downloading,please adjust and use it according toactual
needs, thank you!
In addition, our shop provides you with various types ofpractical materials,such as
educational essays, diaryappreciation,sentence excerpts,ancient poems,classic
articles,topic composition,work summary,word parsing,copy excerpts,other materials and
so on,want to know different data formats andwriting methods,please pay attention!
半导体晶圆切割是半导体制造过程中非常重要的一步，其工艺流程主要包括以下几个步骤：

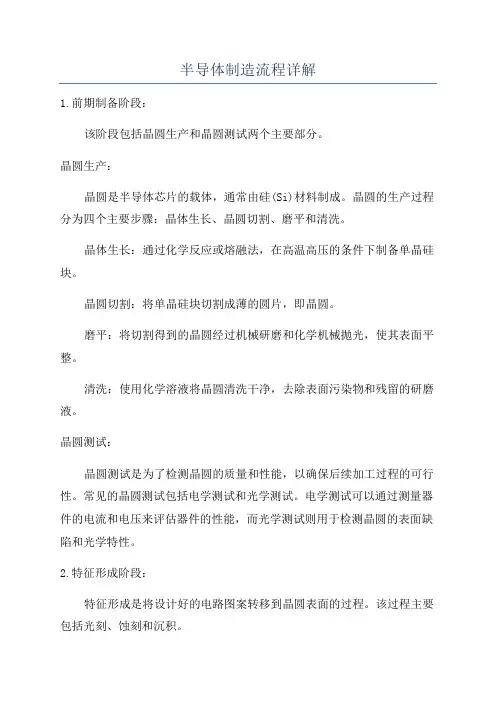

半导体制造流程详解
半导体制造流程详解
1.前期制备阶段：
该阶段包括晶圆生产和晶圆测试两个主要部分。
晶圆生产：
晶圆是半导体芯片的载体，通常由硅(Si)材料制成。晶圆的生产过程分为四个主要步骤：晶体生长、晶圆切割、磨平和清洗。
晶体生长：通过化学反应或熔融法，在高温高压的条件下制备单晶硅块。
晶圆切割：将单晶硅块切割成薄的圆片，即晶圆。
磨平：将切割得到的晶圆经过机械研磨和化学机械抛光，使其表面平整。
清洗：使用化学溶液将晶圆清洗干净，去除表面污染物和残留的研磨液。
晶圆测试：
晶圆测试是为了检测晶圆的质量和性能，以确保后续加工过程的可行性。常见的晶圆测试包括电学测试和光学测试。电学测试可以通过测量器件的电流和电压来评估器件的性能，而光学测试则用于检测晶圆的表面缺陷和光学特性。
2.特征形成阶段：
特征形成是将设计好的电路图案转移到晶圆表面的过程。该过程主要包括光刻、蚀刻和沉积。 光刻：在晶圆表面上涂覆光刻胶，然后使用光刻机将光刻胶曝光到来自网版的紫外光。光刻胶的暴露部分形成了一个电路图案。
蚀刻：将暴露在外的光刻胶部分进行化学或物理腐蚀，以去除暴露的区域。
沉积：根据电路设计的需要，在晶圆上沉积薄膜层。常见的沉积方法包括物理蒸发和化学气相沉积。
3.金属化阶段：
金属化是将电路中的铜(或其他金属)引线与晶圆的电路连接起来的过程。该过程主要包括金属清洗、金属刻蚀和金属填充。
金属清洗：在晶圆表面上涂覆一层金属清洗剂，用于去除表面的氧化物和杂质。
金属刻蚀：使用化学方法将金属层腐蚀，形成所需的连接线路。
金属填充：使用电铸或化学方法将金属填充到金属蚀刻后的凹槽中，以形成导线。
4.封装和测试阶段：
封装是将半导体芯片放置在封装器件中，并连接外部引脚。测试是确保芯片质量和性能的关键步骤。
封装：将半导体芯片放置在封装器件中，使用焊接或黏合方法连接芯片和引线。
测试：通过应用信号和测量反馈，对芯片进行功能测试、可靠性测试和焊接测试。 5.最终检验和封装：

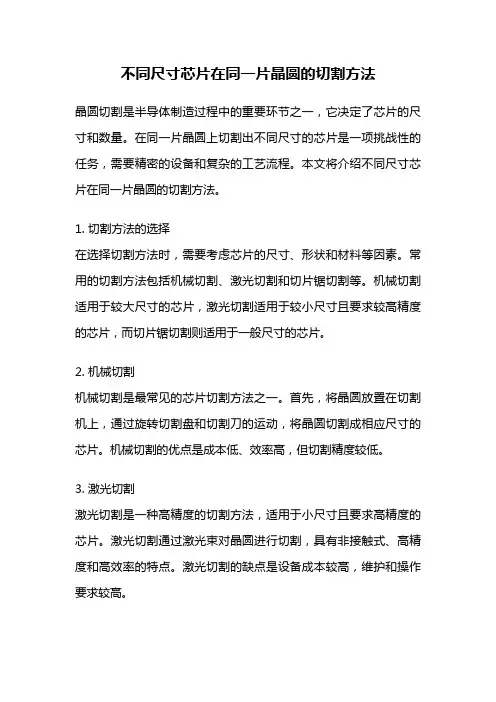

不同尺寸芯片在同一片晶圆的切割方法
不同尺寸芯片在同一片晶圆的切割方法
晶圆切割是半导体制造过程中的重要环节之一，它决定了芯片的尺寸和数量。在同一片晶圆上切割出不同尺寸的芯片是一项挑战性的任务，需要精密的设备和复杂的工艺流程。本文将介绍不同尺寸芯片在同一片晶圆的切割方法。
1. 切割方法的选择
在选择切割方法时，需要考虑芯片的尺寸、形状和材料等因素。常用的切割方法包括机械切割、激光切割和切片锯切割等。机械切割适用于较大尺寸的芯片，激光切割适用于较小尺寸且要求较高精度的芯片，而切片锯切割则适用于一般尺寸的芯片。
2. 机械切割
机械切割是最常见的芯片切割方法之一。首先，将晶圆放置在切割机上，通过旋转切割盘和切割刀的运动，将晶圆切割成相应尺寸的芯片。机械切割的优点是成本低、效率高，但切割精度较低。
3. 激光切割
激光切割是一种高精度的切割方法，适用于小尺寸且要求高精度的芯片。激光切割通过激光束对晶圆进行切割，具有非接触式、高精度和高效率的特点。激光切割的缺点是设备成本较高，维护和操作要求较高。
4. 切片锯切割
切片锯切割是一种常用的切割方法，适用于一般尺寸的芯片。切片锯切割通过旋转切割盘和带有切割锯片的切割机，对晶圆进行切割。切片锯切割的优点是成本适中、效率高，但切割精度相对较低。
5. 切割工艺流程
不同尺寸芯片的切割工艺流程相似，但具体参数和设备设置会有所不同。一般而言，切割工艺流程包括以下几个步骤：
(1) 切割前的准备：对晶圆进行清洗和检查，确保表面平整和无瑕疵。
(2) 切割参数设置：根据芯片尺寸和要求，设置切割机的参数，如切割速度、刀具压力等。
(3) 切割过程：将晶圆放置在切割机上，启动切割机并调整参数，开始切割过程。
(4) 切割后处理：将切割好的芯片进行清洗和检查，确保质量合格。
(5) 包装和封装：对切割好的芯片进行包装和封装，以保护芯片不受损坏。
6. 工艺优化和改进
为了提高切割效率和精度，工艺优化和改进是必不可少的。可以通过优化切割参数、改进切割设备和提高工艺控制等方式来实现。此外，切割前的晶圆处理也是关键，如选择合适的切割方向、对晶圆表面进行处理等，可以减少切割过程中的晶体缺陷和切割损伤。

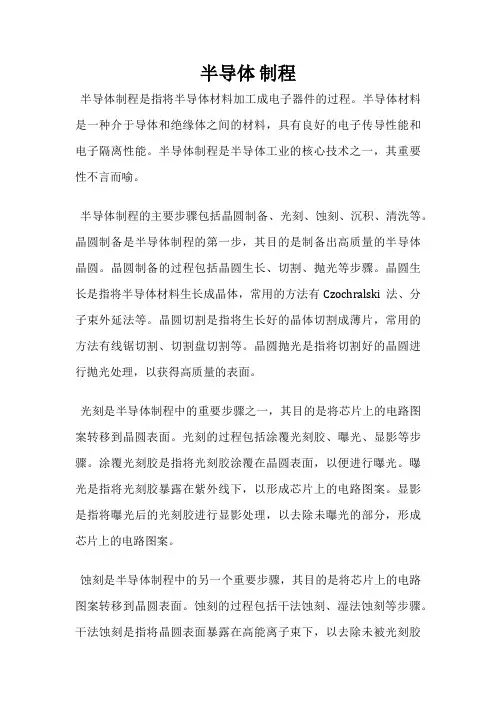

半导体 制程
