构造地质学——岩浆岩体的构造研究
构造地质学——岩浆岩体的构造研究之一
二、侵入岩体的原生塑变构造(了解)
的构造
岩浆岩体构造的特点： 岩浆活动是构造运动的一种表现形式，岩 浆岩体的分布受构造运动的控制和影响。 侵入岩和喷出岩具有独特的原生流动构造 和原生破裂构造。 岩浆岩体在变形过程中，还形成某些特殊 的褶皱及断裂构造
三、研究意义
1) 阐明岩浆岩地区的构造特征和发展历史， 揭示地壳运动的性质。
和众多自然灾难相比，火山爆发无疑是最具有观 赏价值的。
大自然在显示它那无与伦比的毁灭力量的同时， 也向我们展现了它那神奇的创造力。
由于喷发前征兆明显，有一定的地形标志，一般 不会给人类生命带来大的危害；
夏威夷Kilauea火山宁静式喷发
二、研究内容
岩浆岩体的构造：
岩浆岩体形成过程中产生的各种构造 岩体形成后的各种构造 岩浆岩体在形成过程中对围岩作用引起
在平面上和剖面上表现为新月形或马鞍形。规模 不大，厚度从几厘米至数十米。
2、不协调侵入岩 1）岩基：规模大，出露面积大于100Km2， 主要为花岗岩、花岗闪长岩。
生成与构造部位有关：往往沿大褶皱或复背斜 核部侵入，其延伸与总区域构造线方向一致。
2) 岩株：是一种不规则的近浑圆状或圆柱状 的中、小型不协调侵入岩体。出露面积一般 小于100Km2。 与围岩接触面较陡，有时呈复杂的形态。 可以是岩基的一个分枝，也可以是一个单独 的侵入岩体。 包括所有岩石类型，沿断裂交叉部位侵入
规模较小的岩株称为岩枝。
岩浆底辟剖面示意图
3) 岩墙：是一种截切围岩层理、片理等， 呈板状或似板状的侵入岩体。长度和深度都 远远超过它的宽度
规模变化大，包括所有岩类，与张性断裂 有关，形态各异。
亮甲山北坡辉绿岩墙
岩浆岩产状类型立体示意图
岩浆岩的分类与结构构造
岩浆岩的分类与结构构造岩浆岩的结构构造一、岩浆岩的结晶程度玻璃质结构：全部由玻璃质所组成的结构，它是由于岩浆温度在快速下降条件下，各种组分来不及作有规律的排列而冷却。
全晶质结构：全部由结晶矿物所组成的一种岩石结构，半晶质结构：由部分结晶矿物和部分非晶质玻璃质说组成，多见于喷出岩及部分浅成、超浅成侵入体边部。
二、岩石中矿物颗粒的大小矿物的绝对大小：粗粒结构直径>5mm，中粒直径5—1mm，细粒直径1—0.1mm微粒<0.1mm矿物的相对大小：等粒结构（岩石中同种主要矿物颗粒大小大致相等），不等粒结构⑴、连续不等粒结构：同种矿物颗粒大小不同，粒度依次降低，形成一个连续的变化系列。
⑵板状结构：岩石由两类大小明显不同的颗粒组成，大的颗粒散步或玻璃之中，大的叫斑晶，小的叫基质，基质为微晶、隐晶或玻璃质结构。
斑状结构是浅成岩和喷出岩的重要特征。
这里的斑晶和基质是不同世代的产物。
⑶似斑状结构：岩石由两类不同大小额矿物颗粒组成，但颗粒大小相差不悬殊。
斑晶颗粒粗大基质为显晶质（粗粒、中粒）结构，且斑晶与基质成分一致。
是同一个世代产物。
见于部分中深成或浅成侵入岩。
三、岩石中矿物的自形程度岩石矿物自形程度：组成岩石的矿物形态，它主要取决于矿物的结晶习性、演讲结晶的物理化学条件、结晶的时间、空间等。
四、岩石中矿物颗粒间的相互关系1交生结构：两种矿物相互穿插、有规则地生长在一起。
根据矿物交生的形态可分为（文象结构：石英晶体呈尖棱状、象形文字状有规则地镶嵌在钾长石中。
条纹结构：钾长是和钠长石油规律地交生。
蠕虫结构：蠕虫状石英穿插生长在长石边部，并且石英的消失位一致）2、反应边结构：早期生成的矿物与残于熔浆发生反应，当这种反应不彻底时，在早期生成的矿物外围形成另一种成分完全不同的新矿物，3、环带结构4、包含结构或镶嵌结构5、填隙结构。
岩浆岩的构造一、侵入岩的构造1、块状构造：组成岩石的矿物，在整块岩石中呈各项均匀地分布，岩石各部分在成分或结构上都是一致的2、带状构造：游雨岩石各部分的成分、颜色或粒度有差异并相间成带状分布。
16.第八章-1 岩浆岩体的构造研究
另一种不协调侵入岩体称岩浆底辟。在平 面上与岩株相似，在剖面上一般上部大，下部 小，接触面向岩体内侧倾斜 (图8一8)。 一种特殊的花岗岩基或岩株，称花岗岩穹 窿。在平面上，花岗岩穹窿常呈近圆形或椭圆 形，穹窿外围地层的层理和片理围绕岩体成环 状分布，内接触带岩体的流面、流线与围岩产 状一致，也呈环状分布。有时，在花岗岩穹窿 周围有环状节理和放射状节理。有人认为，花 岗岩穹窿是由于岩浆房的静压力不断增长，使 岩浆占据的空间不断扩大，向上隆起而形成的。 岩体形成过程中常引起围岩的隆起。湖南关帝 庙花岗岩体就是一个较典型的花岗岩穹窿。
5
2、岩盘 岩盘又称岩盖，为上凸下平的 似透镜状的侵入岩体。岩盘规模不大， 直径从数十米至数百米不等;以酸性岩、 碱性岩居多。通常认为，当岩浆粘度较 大不易流动而展布不广时，则形成岩盘， 反之则形成岩床。基性岩和超基性岩亦 可形成岩盘。
2015年5月
6
3、岩盆 岩盆是与构造盆地有关的盆 状侵入岩体，其顶底面均向中心倾斜， 一般规模较大，直径从几十公里到上百 公里，厚几百米到数千米，面积可达数 万平方公里。岩盆常由基性岩、超基性 岩或碱性岩构成。岩盆形成时，如果岩 浆发生分异作用，则比重大的矿物组分， 如基性岩、超基性岩中含铬、镍成分的 矿物，常聚集在岩盆中心的底部形成有 价值的矿床。
2015年5月 14
2015年5月
15
关于环状岩墙和锥状岩席的成因，安德森 (E.M.Andersn，1936) 进行了详细的研究，他通 过计算，编制了反映环状岩墙和锥状岩席形成时 的应力轨迹图(图8－12)。当岩浆向上运动造成的 压力大于上覆围岩的静压力时，由于岩浆向四壁 挤压，最大主应力迹线自岩浆房向外呈辐射状， 因此，形成垂直于最小主应力迹线而与最大主应 力迹线平行的张裂面，相当于图 8 － 12 中的细实 线，它们在剖面上呈锥状，这种张裂面被岩浆充 填后，便构成了锥状岩席。当岩浆向下冷缩使得 岩浆向上的压力减低时，其应力状态也随之改变， 此时最大主应力迹线相当于图 8 － 12 的虚线，而 细实线代表最小主应力迹线，粗实线代表与最大 主应力迹线相交约30°方位的剪应力迹线方向形 成的剪裂面，经岩浆充填后形成环状岩墙。
构造分析-岩浆岩
熔岩流 为一种成带状展布的熔岩体。一般局限在一个宽阔的河谷或低洼地带。 熔岩流多由中心式火山喷发形成，规模较小，通常呈舌状形态分布，沿流动 方向的长度比宽度和厚度要大得多。熔岩表面比较平整，而底面随下伏地形变化 起伏不平。
火山锥 火山喷发物围绕火山 通道(火山口)堆积成的锥状体。 它是一种中心式火山喷发的产 物，其形态取决于火山通道 (口)喷发的猛烈程度(爆发指数) 和熔岩的物化性质。根据组成 火山锥的火山喷发物质成分的 不同，可将火山锥划分为火山 渣锥、火山碎屑锥、熔岩锥和 复合锥四类。
此，岩浆岩体产状类型是复杂多样的，甚至是可以互相转换 的。
需要指出的是，岩体与围岩层理和片理的协调或不协调接
触关系是相对的，在岩体不同部位、不同深度以及不同的围 岩构造特点而产生变化。
二、 岩浆岩体的原生构造
岩浆岩体的原生构造：指岩浆从深部向上运移、侵入上覆围岩或喷 溢到地面并逐渐冷凝固结形成岩石的整个过程中所产生的构造。 岩浆冷凝固结成为岩石一般经历两个阶段：
成岩株的岩浆岩有酸性岩、中性
岩和基性岩、超基性岩。
岩枝
规模较小的岩株(＜10km2)又被称为岩枝。岩株和岩枝既可
以单独存在，也可以是组成岩基的一部分(一个分枝)；岩枝一般都
是岩基或岩株的分枝。 因此，三者本质上并 不存在明显的差异， 只是规模大小的差别。
岩株或岩基的另一种表现型式称之为花岗岩穹隆。
流动。岩浆中已经结晶的矿物、析离
体和俘虏体悬浮在未固结的液态岩浆 中，随岩浆的差异流动而在空间上形 成定向平行排列。因此，流线的方向 在一定程度上反映岩浆的相对流动方 向，但并不能指示岩浆流动的绝对方 向。岩浆流动时还受围岩构造性质、
区域应力等因素的制约。
（2） 面状流动构造
岩浆岩体构造_下
过渡相带：
其岩性、结晶程度、原生构
造发育情况等介于边缘相带
和内部相带之间。
同一岩体由于剥蚀程度不同， 往往不能同时出露三个岩相 带。 多次侵入可造成岩相带的叠 加。
● 喷出岩体的相带：
表皮相带、内部相带、底板相带。
返回本节
其底部常含有下伏岩浆岩体的岩屑、砾石或矿物碎屑；
围岩为沉积岩时，则接触面与层理往往平行，且较平
整。
3、喷出接触
岩浆溢出地表形成的熔岩被或熔岩流，覆盖在先形成 的岩层或岩体之上所形成的接触关系，称为喷出接触。 ● 特点：
是一种热接触，在下伏围 岩顶部有热变质现象； 熔岩体底部，可以有冷凝 边和来自下伏围岩的捕虏 体； 接触面与下伏围岩可以是
喷出岩体的活动期次
三、岩浆岩体剖面图 选择剖面线 绘制接触面界线 标绘岩相带界线 用虚线恢复被剥蚀的部分
分析彩云岭地质图
（1）沉积岩层（围岩）的构造 特征 ●二叠纪～侏罗纪的强烈挤压构 造运动（褶皱） ●古近纪以来的轻微构造运动 （单斜地层） ●花岗岩顺F1断层侵入；侏罗纪 玄武岩顺F2断层喷出 ● F1断层被侏罗纪玄武岩覆盖； F2断层切割花岗岩侵入体
此外，它还造成采区、采面布置困难，妨碍采掘工作
顺利进行，导致废巷增多，增加生产成本。
2、常见的侵入形式
○岩墙：接触面积小，破坏作用相对小 ○岩床：接触面积大，破坏作用相对大
3、侵入分区
根据侵入中心的远近、侵入体的产状变化、以及对煤
地质构造学课件 第十四章 岩浆岩构造
2．岩株：一种不规则近 浑圆状或圆柱状的中、小 型不协调侵入岩体。岩株 出露面积小于100km2。岩 株与围岩接触面一般较陡 ，有时呈复杂形态，如蘑 菇状。规模很小的岩株称 为岩枝。岩株可以是岩基 的分枝，也可以是单独的 侵入岩体。岩株多沿大断 裂侵入或两组断裂交汇处 贯入，形成断续、串珠状分布的岩株群。
(二)面状流动构造：又称流面，由片状、板状、柱状等矿物 及扁平的析离体、捕虏体，在岩浆流动过程中顺流动方向平 行排列形成的面状构造。发育在侵入岩体的边缘和顶部。
带状流动构造（假层理）：不同成分的岩石相互成层，或由 于矿物分层集中形成的淡色与暗色岩石条带的互层，常见于 基性、超基性侵人岩中。
二、侵入岩体的原生塑性变形构造
也可称为同侵位变形构造，是岩浆侵位冷却过程中受构造应 力影响形成的构造，其特征介于流动构造与韧性剪切带变形 构造之间。
三、侵入岩体的原生破裂构造 参考第八章第三节
四、火山岩的原生构造
(一)火山岩的流动构ຫໍສະໝຸດ 1．流纹构造：熔岩流动使不同颜色的矿物或火山玻璃形
成的层状色带。常见于流纹岩或其它粘度较大的酸性、碱性 熔岩中。
(二)不协调侵入岩体
不协调侵入岩体的边界面与围岩层理、面理截交。根据规模、 形态等，可将其产状划分为岩基、岩株和岩墙三种主要类型。
1．岩基：指出露面积大于100km2的规模巨大的不协调侵入岩 体。岩体出露面积与岩体的剥蚀深度有一定联系。通常岩基顶 部与围岩的接触面倾角较小，四周与围岩接触面产状向围岩方 向倾斜，但局部也有向岩体方向倾斜的。主要是花岗岩岩基。
(一)协调侵入岩体：又称整合侵入岩体，侵人岩体的边界面 与围岩层理、面理理平行或大致平行。
1．岩床：平行于层面、面理侵入形成的小规模层状侵人岩 体。厚度一般自数十厘米至数十米，有的甚至可达数百米。
岩浆岩岩石学——岩浆岩的结构构造
第三章岩浆岩的结构构造岩浆岩的结构(Texture)：是指组成岩石的矿物的结晶程度，颗粒大小，晶体形态，自形程度和矿物间(包括玻璃)相互关系。
岩浆岩的构造(Structure)：是指岩石中不同矿物集合体之间或矿物集合体与其它组成部分之间的排列、充填方式等。
一、岩浆岩的结构：(一)、岩浆岩的结晶程度1、全晶质结构岩石全部由已结晶的矿物组成。
多见于深成侵入岩中，说明岩石结晶条件好，缓慢结晶的产物。
2、玻璃质结构岩石几乎全部由未结晶的火山玻璃所组成。
多见于火山岩中，是快速冷凝结晶的产物。
3、半晶质结构岩石由部分晶体和部分玻璃质组成。
多见于浅成岩和火山岩中。
雏晶结构：玻璃质是一种未结晶的、不稳定状态下的固态物质，随着地质时代的增长，玻璃质将逐渐脱玻化，转化为结晶物质，在脱玻化初期，形成一些颗粒极细的结晶物质，称为雏晶。
如果岩石主要由雏晶组成，则其结构称雏晶结构。
霏细结构：脱玻化达到一定程度时，可形成极细的、它形的长英质矿物颗粒的隐晶质集合体，但颗粒间界线模糊，形状不规则，称霏细结构。
球粒结构：脱玻化可形成球粒，它由中心向外呈放射状生长的长英质纤维构成的球状生成物，也可呈扇状、束状等。
岩石中有球粒组成时，则其结构称为球粒结构。
如果外形似球状，但其成分不是长英质，而是辉石和斜长石，则称球颗结构。
前者多见于中酸性、酸性岩石中，后者则出现在基性火山岩中。
(二)、岩石中矿物的颗粒大小1、显晶质结构肉眼观察时基本上能分辨矿物颗粒者；显晶质结构按矿物颗粒绝对大小又分为：(1)、粗粒结构：矿物直径>5mm(2)、中粒结构：晶粒直径在2～5mm之间(3)、细粒结构：2～0.2mm(4)、微粒结构：<0.2mm2、隐晶质结构矿物颗粒很细，肉眼无法分辨出矿物颗粒者。
如果在显微镜下可以看清矿物颗粒者，称显微晶质结构；如果镜下只有偏光反映，而无法分辨矿物颗粒者，称显微隐晶质结构。
根据矿物颗粒的相对大小可划分为三种结构类型：(1)、等粒结构：岩石中不同种主要矿物颗粒大小大致相等。
岩浆岩构造
2、气孔构造和杏仁构造：当熔岩自火山通道向 外溢出时，由于压力降低，其中所含气体向外逃逸， 因而在岩石中留下气孔，若气孔被次生矿物充填， 则形成杏仁状构造，常见的充填矿物有沸石、方解 石、冰洲石等。 基性岩浆粘度小，呈圆形；酸性岩浆粘度大，呈 不规则状。可指示顶底面。
3、绳状构造：熔岩 表面呈绳状扭曲的 构造，常见于玄武 岩中。
玄武岩的柱状节理
三、岩浆岩体的次生构造
岩体形成之后，由于受到地壳应力的作用，产生 形态和产状的变化，而形成岩浆岩的次生构造。 1、次生褶皱构造 板状、层状、似层状岩体，可随围岩一起褶皱。 常通过岩体内流面和破裂面的弯曲表现出来。 2、次生断裂构造节（节理、断层） 无标志层，难以识别 次生断裂和原生断裂的区别：原生断裂一般出现 岩浆岩体的内部和边部，次生断裂可同时穿过火成 岩及围岩。
4、流面与流线： 由板状、片状矿物 斑晶及火山灰流中 的岩浆屑定向排列 而成。
（五）喷出岩的原生破裂构造
1、枕状构造：是基性熔岩表面一种原生构造，其 形态是顶面呈圆形或椭圆形，凸曲面，表面浑圆， 状如枕头，底面则较为平坦。具放射状节理。由于 水下快速冷却形成的（海底火山喷发形成）。
2、柱状节理：由若干方向的节理将岩石切割成 竖立的多边柱状体，常呈六边形，垂直于熔岩的流 动层面。是玄武岩中常见的一种原生破裂构造，形 成与熔岩流的冷凝收缩有关。
四、岩浆岩体构造的观测和研究
（一）岩体产状的恢复 1、岩体接触面产状的观测 流线、流面、层节理或接触面直接测量 2、岩相带的划分（边缘到中心） 边缘相：原生构造发育，捕虏体多，结晶速度快， 岩石呈细粒斑状结构。 过渡相： 中央相（内部相）：结晶速度慢，结晶程度高， 常为自形、半自形粗粒或似斑结构，原生构造不发育， 捕虏体少。

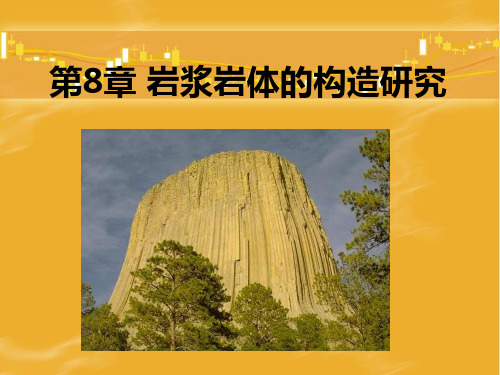

第08章 岩浆岩体构造研究
2020/10/10
第8章 岩浆岩体构造研究
9
2020/10/10
第8章 岩浆岩体构造研究
10
(三) 喷出岩体的产状
1. 熔岩被：
规模大，厚度大而稳 定，成份主要为基性 的玄武岩浆. 分布面 积可达1000 km2，如 张家口北部汉诺坝一 带的第三纪岩被；峨 眉山二叠纪玄武岩被 分布面积＞1000km2.
可指示顶底面.
2020/10/10
第8章 岩浆岩体构造研究
21
(四) 喷出岩体的原生构造
2. 破裂构造
1）枕状构造. 2）柱状节理.
2020/10/10
第8章 岩浆岩体构造研究
22
主要内容
1. 概述 2. 岩浆岩体的产状及其构造控制 3. 岩浆岩体的原生构造
4. 岩浆岩体的次生构造
5. 岩浆岩体构造的观测和研究
1. 概述
2. 岩浆岩体的产状及其构造控制
3. 岩浆岩体的原生构造 4. 岩浆岩体的次生构造 5. 岩浆岩体构造的观测和研究
(一) 决定岩浆岩体产状的主要因素
1. 岩浆本身的物理化学性质，如：
岩性的酸－基性、挥发份含量、温压高低.
2. 区域构造环境，构造运动状态，形成深度 和围岩性质.
2020/10/10
Hale Waihona Puke 2020/10/10第8章 岩浆岩体构造研究
11
(三) 喷出岩体的产状
2. 熔岩流：
具有明显流动特 征，呈带状分布 的熔岩，主要与 中心式喷发有关.
2020/10/10
第8章 岩浆岩体构造研究
12
(三) 喷出岩体的产状
3. 火山锥：
火山喷出物堆积而成， 中心式喷发.
08第六章_岩浆岩体的构造
08第六章_岩浆岩体的构造第六章岩浆岩体构造岩浆岩体构造包括岩浆岩体形成过程中所产生的各种构造，以及岩体形成后的各种变形构造，也包括在岩浆岩体形成过程中对围岩作用所引起的构造。
岩浆岩体的分布和产状不仅受早期构造的控制，而且还受同期构造运动的影响;侵入岩体和喷出岩体常具有独特的原生流动构造和原生破裂构造;岩浆岩体在变形过程中，还形成某些特殊的褶皱构造和断裂构造。
研究岩浆岩体构造不仅可以阐明岩浆岩发育区的构造特征及其发展历史,有助于揭示地壳运动的性质,而且能够通过岩浆岩区构造发育规律为寻找内生矿床指明方向,同时为水文工程建筑提供可靠的地质依据。
因此研究岩浆岩体构造具有重要的意义。
第一节岩浆岩体的原生构造一、侵入岩体的原生构造侵入岩体的原生构造是指岩浆向上运移，侵入上覆围岩或喷溢地面并逐渐冷凝固结形成岩石的过程中所产生的构造。
岩浆冷凝固结成为岩石一般经历两个阶段:一是粘稠的含晶体(液态过程中结晶出来的晶体)的液态岩浆流动阶段，这时形成了原生流动构造;二是岩浆冷凝固化阶段，这时形成了原生破裂构造。
据最近研究表明，在这两个阶段之间，可划分出“岩浆塑性阶段”，这时形成“原生塑变构造”。
(一)侵入岩体的流动构造在岩浆流动过程中，由于岩浆内部某些先期结晶的矿物颗粒、析离体或落入岩浆内的围岩捕虏体等，受岩浆流动的影响而发生定向排列，从而形成原生流动构造。
侵入岩体的原生流动构造可分为线状流动构造和面状流动构造两种。
1(线状流动构造线状流动构造又称流线。
它是柱状、针状、板状等矿物，如角闪石、辉石，长石等的平行定向排列而形成的线状定向构造(图6一1)，也可以是由暗色矿物凝集而成的纺锤状析离图6-2 侵入岩体中线状流动构造和面状流动构造示意图(据M(P(Billings，1972)黑块示捕虏体;密集短线示析离体;短粗线图6-1 会理摩挲营花岗岩中由微斜长石构成的流线示板状矿 (会理摩挲营西河边，1984)体和长条状捕虏体等顺长轴定向平行排列而构成(图6一2)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十一章岩浆岩体的构造研究
§1岩浆岩体的产状及其构造控制
本节与普通地质学及岩浆岩岩石学内容重复，视情况可不介绍。
一、侵入岩体的产状
（一）协调侵入体：岩床、岩盘、岩盆、岩鞍
（二）不协调侵入岩体：岩基>100km2、岩株<100km2、岩枝、岩浆底辟、岩墙。
二、喷出岩体的产状
1、熔岩被（盖），基性玄武岩浆构成，面广、厚度大。
2、熔岩流，带状分布的熔岩体，局限河谷与低洼地带。
3、火山锥、火山喷发物围绕火山通道堆积成的一种锥状体，可分为火山灰锥，火山碎屑锥，熔岩锥和复合锥四种。
§2岩浆岩体的原生构造
一、侵入体的原生流动构造
（一）线状流动构造（流线）针状、柱状、板状矿物及析离体和捕虏体的在凝固的岩浆液体中，悬浮。
随着岩浆的差异流动而定向，象放竹、木排一样。
流线反映岩浆相对流动方向，不能指示岩浆绝对运动方向。
（二）面状流动构造（流面）片状矿物、板状、柱状矿物以及扁平的析离体、捕虏体，在岩浆流动过程中平行排列形成面状构造。
流面形成与“层流”有关，常发育在顶部及边缘部位，平行于接触面，因而流面产状暗示了接触面的产状，在找矿勘探中具有十分重要的经济意义。
流面与流线构造在同一岩体中并不均等发育。
二、侵入岩体的原生塑变构造
岩体边缘的塑性构造，片理、线理以及相伴的边缘片岩及褶皱。
面理上发育黑云母及捕虏体。
过去认为是区域变质作用产物，称片麻构造W.S.Pitcher（1983）等人对爱尔兰多尔加花岗岩带研究结果表明，在区域变质弱的地方这种面也同样发育，而单纯的岩浆流动不可能造成在长达57km内出现完全一致的面面，因而认为是岩浆侵入作用引起的塑性变形。
气球膨胀作用（岩浆侵位构造模式）介绍。
三、侵入体的原生破裂构造
1、横节理（Q），⊥流线，流面；
2、纵节理（S），∥流线，⊥流面；
3、层节理（L），平行流面，平行于流线；
4、斜节理（D），不∥流线；
5、边缘张节理；
6、边缘逆断层。
四、喷出岩体的原生构造
（一）原生流动构造
1、流纹构造，由不同矿物和火山玻璃组成的色带常见拉流纹岩或其它粘度大的配酸性，碱性熔岩中。
2、流面和流线
3、绳状构造，玄武岩流层理面上
4、气孔和杏仁状构造
（二）喷出岩原生破裂构造
1、枕状构造
2、柱状节理
§3岩浆层体的次生构造
一、岩浆岩体的褶皱，流面或破裂面弯曲而成
二、岩浆岩体的次生断裂构造
§4岩浆岩体构造的野外观测和研究
一、产状的恢复
（一）接触面产状的恢复
（二）岩体相带的划分
二、岩体原生构造和次生构造的观察研究
（一）岩体形成前的构造观测
（二）岩体形成时的构造研究
1、原生流动构造研究
2、原生破裂构造研究
3、岩体形成对围岩构造的影响
（三）次生构造的研究
三、岩体接触关系和形成时代的确定
（一）接触关系
1、侵入接触关系（热接触）
2、沉积接触关系（冷接触）
3、断层接触关系
（二）岩体形成时代
1、根据接触关系
2、岩性特征对比
3、根据与区域构造运动关系确定时代
4、岩体相互穿插，截切关系
①具冷凝边的岩体晚，具烘烤边或接触变质的岩体为早；
②被切割的岩体为早；
③具平行面岩体接触面的流动构造岩体晚；
④具另一岩体成分的捕虏体的岩体晚。
5、根据次生构造差别。
