电控ECS简介
ECS运行操作说明

ECS运行操作说明一.ECS的组成:ECS称为电气监控系统,主要的监视和控制范围为:发电机、变压器、高低压厂用系统。
ECS是整个DCS的一个组成部分,通过光纤和DCS实现通讯。
二.设备操作:ECS的设备操作可通过操作员站和后备硬手操作实现。
1.操作员站的操作:(1)合闸操作:在系统图中单击相应的设备,弹出手操器对话框;单击“合选择”、“合执行”,开关合闸,“合”红灯亮;单击“合选择”、“合取消”,取消合闸操作;单击“退出”,关闭手操器对话框。
(2)分闸操作:单击“跳选择”、“跳执行”,开关跳闸,“分”绿灯亮;单击“跳选择”、“跳取消”,取消分闸操作;单击“退出”,关闭手操器对话框。
2.硬手操盘上的操作:硬手操开关有五个位置:跳闸(0°)、就地(45°)、远控(90°)、就地(135°)、合闸(180°)。
正常情况下将开关置于“远控”位置。
合闸时,将开关打至“合闸”位置,然后将开关打至“远控”位置;分闸时,将开关打至“跳闸”位置,然后将开关打至“远控”位置。
合闸或分闸操作不成功,也要将开关打至“远控”位置。
说明:低压开关在合闸前,先进行分闸操作,使开关储能。
三.故障和事故处理:1.电气设备故障或事故处理:当设备运行中出现故障或事故后,在电脑上方出现光字报警,同时出现音响报警,在明确了故障及事故情况后,单击光字报警信息,音响、光字报警消失。
然后根据《运行规程》处理。
2.监控系统故障处理:(1)当操作员站显示的灯光指示及其它数据与实际设备运行位置、状态不相符,而电气一、二次设备运行正常时,运行人员及时通知工程师站管理人员进行处理,同时加强设备的监视与巡视。
需要操作时,在保护屏上用硬手操作开关操作。
(2)当电脑“死机”时,运行人员可重新启动计算机。
在“程序”中打开Hollysys Smartpro,在Facview Exlorer中打开Jhrd,单击“运行”图标,打开“电气系统”,进入操作界面。
简述发动机电子控制系统的组成和其工作原理

简述发动机电子控制系统的组成和其工作原理发动机电子控制系统(ElectronicControlSystem,ECS)是一种集中控制发动机参数、运行数据和安全保护功能的系统,是现代车辆的基础性设备。
ECS的组成结构由控制单元、传感器、油门位置传感器(TPS)、蒸发系统传感器、气体组分传感器、氧传感器等组成。
ECS的控制单元是ECS的核心,它是通过功能外接电路连接在车载电子控制单元(ECU)和发动机之间,用于控制和监控发动机运行状态。
ECU通过控制电路来调节发动机的运转,对各种发动机参数进行监控和调节,从而在单位时间内获得最高的性能。
ECS的传感器是重要的组成部分,它们的作用是测量发动机的运转状态,将检测到的信号转换为电信号,并将电信号输出到ECU。
油门位置传感器(TPS)是一种基本的测量油门开度的传感器,它负责测量油门位置及时反馈给ECU,从而实现发动机控制。
蒸发系统传感器可以测量蒸气压力、蒸汽量及蒸气温度,同时反馈给ECU,以控制蒸发系统的运行情况。
气体组分传感器可以测量发动机燃烧室内的各种气体组成,然后反馈给ECU,以便控制和调节发动机运行参数。
氧传感器是发动机燃烧室内的氧气传感器,它通过测量发动机燃烧室内的氧气含量,及时反馈给ECU,以实现汽油燃烧状态的自动调节。
ECS的工作原理是将检测到的各种发动机参数信号及时发送到ECU,ECU可以根据收到的信号进行判断,调节发动机的运转状态。
具体而言,当油门位置传感器接收到油门踏板的信号时,ECU会根据接收的信号调节发动机的燃油和气门的运行,从而达到油门踏板踩下去的效果。
其次,蒸发系统传感器可以实时测量蒸汽压力,并将信号发送给ECU,ECU根据收到的信号调节冷却系统的运转状态,确保发动机的运行安全。
此外,气体组分传感器可以测量发动机燃烧室内的各种气体组成,并反馈给ECU,ECU可以根据收到的气体组成信号,调节发动机的燃油量,以使发动机达到最佳的燃烧状态。
大同电厂ECS功能说明书(FAT)

大同电厂电气(ECS)系统功能说明北京国电智深控制技术有限公司电气控制系统(ECS)功能说明一、概述大同电厂#7机ECS及公用ECS覆盖了几乎全部的开关量控制功能。
包括:各开关的合、分,开关状态和设备状态的显示、报警,模拟量的实时显示。
1.1 典型驱动级逻辑模块设计1.设计依据以大同电厂DCS技术协议书及电气控制逻辑说明为依据。
2.设计准则(1)设备联锁保护将在电气控制系统内部全部加以实现。
(2)设备联锁保护信号直接接在驱动级的回路中,以防止在最坏的情况下失去联锁。
(3)闭锁信号分两步进入驱动级的控制逻辑中●为确保被控设备本身安全运行,合闸允许信号直接对驱动级的单操和联锁合闸指令加以限制,以防止在不具备允许条件下的随意合闸操作,或误操作。
●在运行中,用工艺上密切相关的开关之间的约束条件作为防止误操作的闭锁信号,而直接引入驱动级,用以实现对开关的禁合、禁分指令。
(4)驱动级作为整个电气控制系统的基础,其模块的逻辑设计尽量做到功能齐全,使其具备单操、联锁功能及各种运行状态下的显示功能。
4. 逻辑设计根据本工程硬件冻结提供的I/O清单统计出的被控设备类别,输入、输出方式,输入、输出点的数量,依据模块化的思想,共设计了几个标准的典型逻辑模块。
采用模块化的设计方法,设计出的电气控制系统,便于修改、便于理解,便于掌握。
1.3 典型逻辑模块设计说明依据模块化的设计思想,本工程共设计了几个标准的典型逻辑模块,其中:(1)驱动级管理模块(单操)(2)10KV/3KV快切装置典型逻辑(一)、驱动级逻辑驱动级模块主要包括有开关合闸允许条件、单操分闸按键、单操合闸按键、操作确认键、故障确认键和联锁合/分闸输入信号、位置反馈输入信号以及去画面的状态显示、去现场的输出指令等。
驱动级逻辑模块是完成各种操作的最基本的底层模块,是电气控制系统与被控设备本体电气控制之间的接口控制逻辑。
作为电气控制系统的基础,在所有驱动级模块的逻辑设计中,有针对性的采用如下策略:(1)对单操和联锁信号进行不同处理。
电气控制系统

电气控制系统:从开关到自动化控制随着各种工业设备的广泛应用,在工业生产中扮演着越来越重要的角色。
(Electric Control System,ECS)是一种通过电气信号控制工程设备和各类工业运动部件的系统。
一般包括设备控制电路、电子元件、控制设备、电机及其驱动、系统自动化控制等方面。
相较于传统的人工控制,具有自动化、快速、精确、可靠等优点,可以有效提高工业生产的效率和品质。
本文将从开关到自动化控制,介绍的相关知识。
1. 开关与继电器在电路中,开关是一个最简单的控制元件。
通过开关的打开和关闭来控制电路中的电流的通断,从而控制其他设备。
开关一般具有开关量、电气特性、线路分配、连接方式等特点。
常用的开关有单刀双掷开关、脚踏开关、旋钮开关等,根据使用的场景不同,开关类型和规格也会有所区别。
继电器是一种电气工控制器件,是指通过一个电路的控制来控制另一个电路的工作,常见的继电器有电磁继电器、固态继电器、时间继电器等。
继电器是一种通用性很强的控制元件,主要用于中小型控制装置,特别是对于需要将信号从一个电路转移到另一个电路,并需要对电路或设备进行隔离的情况。
继电器可以通过电磁铁来实现可靠地控制,同时还具有接触部分不生锈、不氧化、不磨损等优点。
2. 电机及其驱动电机是中最基本的驱动元件,根据其工作原理和结构不同,可以分为直流电动机、异步电动机、同步电动机等,其中异步电动机应用最为广泛。
电机的工作需要配合驱动器,驱动器是电控系统中最重要的一个环节,它主要的作用是将电控系统中的信号,转换成电机能够接受的信号,从而让电机转动。
根据驱动器的输出类型不同,可以将其分为数字驱动器和模拟驱动器两种类型。
数字驱动器是将输入信号(例如:脉冲、方波)进行数字转换处理之后,通过PWM或其他方式输出信号驱动电机;而模拟驱动器则是将输入信号进行电路放大之后,输出到电机驱动电路。
在实际的驱动进程中,直接使用数字或模拟驱动器的方式已经不能满足需求。
ECMS与ECS区别

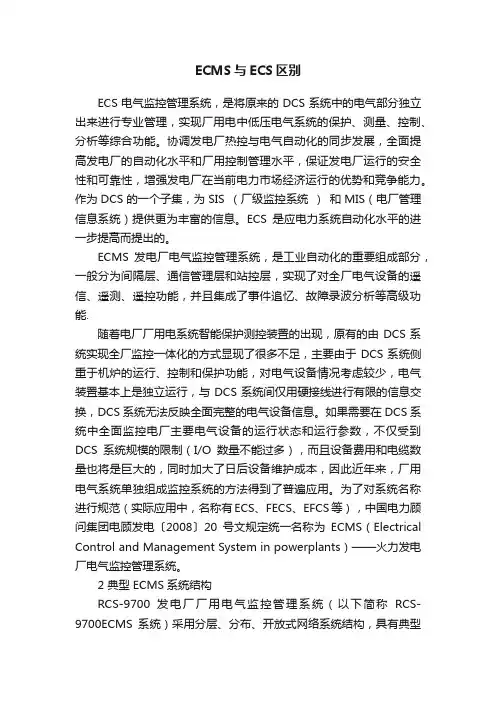

ECMS与ECS区别ECS电气监控管理系统,是将原来的DCS系统中的电气部分独立出来进行专业管理,实现厂用电中低压电气系统的保护、测量、控制、分析等综合功能。
