发电机氢气系统(水氢氢) PPT
合集下载
发电机氢气系统介绍PPT课件
660MW机组发电机 氢气系统
（马小军）
2016年12月
氢气系统、密封油系统、定冷水系统概述 氢气系统主要操作 660MW机组氢气、密封油系统的案例分析 氢气系统的相关制度
.
2
一、氢气系统、密封油系统、定冷水系统概 述
氢气系统概述
我厂汽轮发电机采用水氢氢冷却方式，定子绕组为水冷，转 子绕组为氢气内冷，铁芯为氢气外部冷却。发电机氢冷系统采 用闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水 冷却。
该冷却水系统自成为一个独立的封闭循环系统。水泵从水箱中吸 水后送入冷却器降温，然后经过过滤器除去机械杂质。经流量信号装 置后进入发电机定子线棒中的空导线和引线定子出线套管，冷却水由 励端进入，由汽端流出，出水流回至水箱中，如此循环。为了冲洗发 电机内冷却管方便，系统中还设有反冲洗管逆向流回至水箱。
.
.
16
气体置换注意事项：
1.气体置换过程中，操作现场必须始终有人监视。
2.发电机置换为合格空气后，应将所有排大气、排污门开
启，使发电机与大气连通，不能憋有死压。
3. 氢气干燥器及氢气循环风机必须参与置换。
4.对于较大容器和较长管线，排死角必须大于5分钟，以
瓦进口油管→短接管→空侧出口油管（氢侧出口油管→ 密封油回油扩 大槽→ 浮子油箱）→ 空气抽出槽→汽机主油箱。
（4）紧急密封油回路： 轴承润滑油管直接供密封瓦用油。此运行回路的作用是在主密封油泵 和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封发 电机内氢气。此时发电机内的氢气.压力必须降到0.05 MPa，尽快停10机。
➢ 氢气冷却效果好，提高发电机效率；
➢ 发电机壳采用防爆设计，在发电机关键地方设置有漏氢监测
（马小军）
2016年12月
氢气系统、密封油系统、定冷水系统概述 氢气系统主要操作 660MW机组氢气、密封油系统的案例分析 氢气系统的相关制度
.
2
一、氢气系统、密封油系统、定冷水系统概 述
氢气系统概述
我厂汽轮发电机采用水氢氢冷却方式，定子绕组为水冷，转 子绕组为氢气内冷，铁芯为氢气外部冷却。发电机氢冷系统采 用闭式氢气循环系统，热氢通过发电机的氢气冷却器由冷却水 冷却。
该冷却水系统自成为一个独立的封闭循环系统。水泵从水箱中吸 水后送入冷却器降温，然后经过过滤器除去机械杂质。经流量信号装 置后进入发电机定子线棒中的空导线和引线定子出线套管，冷却水由 励端进入，由汽端流出，出水流回至水箱中，如此循环。为了冲洗发 电机内冷却管方便，系统中还设有反冲洗管逆向流回至水箱。
.
.
16
气体置换注意事项：
1.气体置换过程中，操作现场必须始终有人监视。
2.发电机置换为合格空气后，应将所有排大气、排污门开
启，使发电机与大气连通，不能憋有死压。
3. 氢气干燥器及氢气循环风机必须参与置换。
4.对于较大容器和较长管线，排死角必须大于5分钟，以
瓦进口油管→短接管→空侧出口油管（氢侧出口油管→ 密封油回油扩 大槽→ 浮子油箱）→ 空气抽出槽→汽机主油箱。
（4）紧急密封油回路： 轴承润滑油管直接供密封瓦用油。此运行回路的作用是在主密封油泵 和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封发 电机内氢气。此时发电机内的氢气.压力必须降到0.05 MPa，尽快停10机。
➢ 氢气冷却效果好，提高发电机效率；
➢ 发电机壳采用防爆设计，在发电机关键地方设置有漏氢监测
发电机氢气系统介绍
氢气系统操作
• • • • • • • • • • • • • • • • • 用二氧化碳置换空气的操作： 1)投入氢纯度风扇，开启上部取样门，关闭底部取样门。 2)将检验合格的CO2瓶与CO2汇流排连接好。 3)确认发电机排CO2门关闭。 4)开启发电机充CO2隔离门。 5)开启发电机排氢门。 6)开启CO2汇流排减压阀前、后截门。对应开启CO2汇流排分气门及CO2瓶针阀，调节针 阀使阀后压力保持0.15MPa（充CO2时应从汇流排末端开始，两瓶一组 。 7)调整使CO2汇流排总门以外3m无结霜现象。 8)开启发电机排气总门，并使发电机内部压力维持0.015～0.02MPa。 9)当CO2瓶内压力降至0.5MPa时，更换新瓶。 10) 当CO2纯度达90﹪，开启系统下列排污阀进行排污3～5分钟，排污完毕后关闭以下排 污阀：#1～#5检漏计底部及管道排污门、纯度风扇进出口排放门、发电机工况监视柜排放门、 氢气干燥器排放门、差压变送器排放门。 11) 关闭发电机排气阀及CO2瓶阀，保持机内压力0.02MPa，稳定15分钟。 12) 打开发电机排气阀及CO2瓶阀，继续充入CO2。 13) 当机内CO2纯度达95﹪，停止充CO2，关闭发电机排气门。 14) 关闭CO2瓶针阀及CO2减压器前后阀。 15) 关闭发电机充CO2总隔离门。 16) 关闭发电机排气总门。
氢气系统参数
• 氢系统氢气纯度、压力、湿度、除设有防爆型就地指示和报警装 置外，还设置输出到远方指示及报警输出接点。 • 氢气直接冷却的冷氢温度不超过46℃。氢冷却器冷却水进水温度 不超过38℃。发电机气体控制系统用来保证实现发电机内气体转 换，维持机内氢气压力、纯度、温湿度的特定要求，以确保发电 机安全满发运行。 • 1、设计参数 • 最大氢气压力(发电机机壳内) 0.5MPa • 额定氢压允许变化范围 0.39～ 0.44MPa • 发电机机壳内氢气纯度 • 额定 98％ • 最小 95 ％ • 发电机补氢纯度 ＞99％ • 发电机补氢湿度(露点) ≤-25℃
电厂发电机氢气冷却系统
物能形成爆炸性气体，万一泄漏，遇到明火会引起爆炸，所
以，氢冷机组周围严禁明火。 （3）采用氢冷的机组，要增
加制氢设备、控制系统和干燥净化装置。因此，投资及运行
维护费用需增加。
第三页，编辑于星期日：二十一点 八分。
• 氢气的制取：
•
在工业上通常采用如下几种方法制取氢气：一是将水
蒸气通过灼热的焦炭（称为碳还原法），得到纯度为75%左
度的1/15，是世界上最轻的物质。（2）其分子运动速度最
快，具有最大的扩散速度和很高的导热性，其导热能力是空
气的6.7倍。（3）氢气在各种液体中的溶解度都很小，比如
在20℃时，氢气在100mL水中仅能溶解1.84nmL。（4）氢的
渗透力很强，常温下能够透过橡皮。
•
2、氢气的化学性质：氢气易燃易爆（含氢量4％～
却发电机的氢气的纯度要求较高，因此，都是采用电解水的
方法来制氢。
第四页，编辑于星期日：二十一点 八分。
氢气系统的功能
• 1 提供对发电机安全充氢和排氢的设备，用二氧化碳作为置 换介质。
• 2 维持机内气体压力的为所需值（一般维持在0.49-0.52）。 • 3 在线显示机内氢压，纯度及湿度。 • 4 干燥氢气排去可能从密封油进入机内的汽水。 • 5 对漏入机内的液体（油或水）及时发出信号。 • 6 冷却转子绕组，和定子铁芯。
l 氢冷却器外罩为钢板焊接的圆拱形结构，横向对称布置安装在发电机机座的两端顶 部
l 外罩是用螺钉把合在机座上，并在结合面的密封槽内充胶密封，连接成为整体。外 罩热风侧的进风口跨接在铁芯边端的热风出风区的机座顶部，其冷风侧的出风口坐 落于机座边端冷风进风区的上部，由机座边端第一隔板和与其结合在一起的内端盖 和导风环构成设在转子上的风扇前后的低、高压冷风区。
发电机氢气系统水氢氢ppt课件
氢气系统
1
主要内容
一、氢气系统概述 二、系统设备介绍 三、氢气置换 四、氢气系统的运行维护和注意事项 五、系统异常和事故处理
2
一、氢气系统概述
发电机氢气系统的功能是用于冷却发电 机的定子铁芯和转子。氢气置换采用二氧 化碳作为中间置换介质。发电机氢冷系统 采用闭式氢气循环系统，热氢通过发电机 的氢气冷却器由冷却水冷却。
被置换气体
空气 二氧化碳 发电机升氢压至 0.3MPa 氢气
需要气体容积
180m3 200m3 210m3 150m3
估计所用时间
5~6h 4~5h 1~1.5h 4~5h
6
二、氢气系统设备介绍
7
油 水 探 测 器
氢 气 湿 度 仪 除 湿 装 置
纯 度 分 析 仪
循 环 风 机
氢气控制站 二氧化碳控制站
16
17
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
18
氢气湿度仪
在发电机氢气干燥装置的入口和出口各装 有一台氢气温湿度仪，以便在线监测发电机内 氢气的湿度状况。 氢气的湿度用氢气露点表示，在0.3MPa的 压力工况下，氢气露点要控制在-5~-25℃。 注意：气体置换期间，氢气湿度仪必须 切除，因为该仪器的传感器不能接触二氧化碳 气体，否则传感器将“中毒”导致不能正常工 作！
27
五、系统异常和事故处理
1、发电机运行时，机内氢气纯度低至96％，应 进行排补氢。排污时应确认排污口附近无动火 工作。操作应缓慢，以防产生静电引起爆炸起 火。 2、氢气冷却器一台故障停运，机组负荷减至80 ％，严密监视发电机定子铁芯及线圈温度。 3、氢气纯度仪故障时，应立即通知检修处理并 联系化学每四小时取样分析氢气纯度一次，直 到氢气纯度仪修复并能正常投用为止。
1
主要内容
一、氢气系统概述 二、系统设备介绍 三、氢气置换 四、氢气系统的运行维护和注意事项 五、系统异常和事故处理
2
一、氢气系统概述
发电机氢气系统的功能是用于冷却发电 机的定子铁芯和转子。氢气置换采用二氧 化碳作为中间置换介质。发电机氢冷系统 采用闭式氢气循环系统，热氢通过发电机 的氢气冷却器由冷却水冷却。
被置换气体
空气 二氧化碳 发电机升氢压至 0.3MPa 氢气
需要气体容积
180m3 200m3 210m3 150m3
估计所用时间
5~6h 4~5h 1~1.5h 4~5h
6
二、氢气系统设备介绍
7
油 水 探 测 器
氢 气 湿 度 仪 除 湿 装 置
纯 度 分 析 仪
循 环 风 机
氢气控制站 二氧化碳控制站
16
17
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
18
氢气湿度仪
在发电机氢气干燥装置的入口和出口各装 有一台氢气温湿度仪，以便在线监测发电机内 氢气的湿度状况。 氢气的湿度用氢气露点表示，在0.3MPa的 压力工况下，氢气露点要控制在-5~-25℃。 注意：气体置换期间，氢气湿度仪必须 切除，因为该仪器的传感器不能接触二氧化碳 气体，否则传感器将“中毒”导致不能正常工 作！
27
五、系统异常和事故处理
1、发电机运行时，机内氢气纯度低至96％，应 进行排补氢。排污时应确认排污口附近无动火 工作。操作应缓慢，以防产生静电引起爆炸起 火。 2、氢气冷却器一台故障停运，机组负荷减至80 ％，严密监视发电机定子铁芯及线圈温度。 3、氢气纯度仪故障时，应立即通知检修处理并 联系化学每四小时取样分析氢气纯度一次，直 到氢气纯度仪修复并能正常投用为止。
发电机氢气系统(水氢氢)讲课讲稿共38页文档
发电机氢气系统(水氢氢)讲课讲稿
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
3的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
3的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
电厂发电机氢气冷却系统
l 端部线圈为轴向氢内冷;由二根冷拉成型的П形铜线上下 对叠而成;中间形成冷风风道;迎风侧开有进风孔;为了降低 端部绕组的最高温度采用缩短风路的办法;将冷氢从迎风侧 吸入风道后分成两路；其中一路沿轴向流向槽部的斜向出 风道;再从槽楔经过甩风风斗排入边端出风区气隙；另一路 沿端部横向弧形风道流向磁极中
进入容器的底部;加热过程在那里又重新开始
2 3 漏液检测仪
•
装在发电机机壳和出
线盒下面;有浮子控制开关;
指示出发电机里可能存在的
液体漏出液体 在机壳的底部
最可能积液的地方设有开口;
将积聚的液体排到漏液检测
仪 每一个探测器装有一根回
气管通到机壳;使得来自发电
机机壳的排液管能够气流畅
通 回气管和液管都装有截止

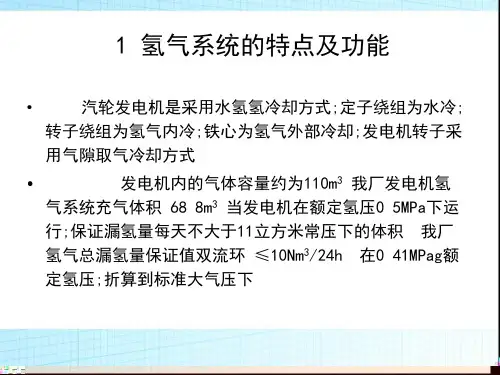

1 氢气系统的特点及功能
•
