铰链四杆机构类型的判定
铰链四四杆机构的组成与分类
曲柄摇杆机构的应用
剪板机
雷达Biblioteka 汽车雨刷缝纫机踏板
2.双曲柄机构
双曲柄机构—铰链四杆机构中两连架
杆
类型：
均为曲柄。
不等长双曲柄机构
平行双曲柄机构 反向双曲柄机构
不等长双曲柄机构
平行双曲柄机构
反向双曲柄机构
双曲柄机构的应用
惯性筛
天平
汽车车门启闭
3.双摇杆机构
铰链四杆机构中两连架杆均为摇杆。
双摇杆机构
§7-2
铰链四杆机构的组成与分类
铰链四杆机构的组成
曲柄—如果连架杆能作整周旋转， 则称为曲柄。 摇杆—如果连架杆仅能在某一角度 （小于180°）范围内摇摆， 则称为摇杆。
曲柄摇杆
铰链四杆机构的分类
1.曲柄摇杆机构
曲柄摇杆机构——铰链四杆机 构的两个连架杆中，其中一个是
曲柄，另一个是摇杆。
曲柄摇杆机构
双摇杆机构的应用
电风扇摇头机构、起重机机构。
1.铰链四杆机构中，不与机架直接连接， 且作平面运动的杆件称为（ ）。 C A.摇杆 B.连架杆 C.连杆 2.在铰链四杆机构中，能相对机架作整 周旋转的连架杆为（C ）。 A 连杆 B 摇杆 C 曲柄 3.家用缝纫机踏板机构采用的是（A）机 构 。 A 曲柄摇杆 B 双摇杆 C 双曲柄
练习
判断 1.铰链四杆机构中，其中有一杆必为 连杆。（√ ） 2.铰链四杆机构中，能绕铰链中心作整 周旋转的杆件是摇杆。（ ） × 3.反向双曲柄机构中的两个曲柄长度不 相等。（ ） ×
作业
• 习题册38页 三、四题
铰链四杆机构的三种基本类型判别流程
铰链四杆机构的三种基本类型判别流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铰链四杆机构的三种基本类型判别流程解析铰链四杆机构是机械工程中常见的基础构造，广泛应用于各种机械设备和自动化系统中。
简述铰链四杆机构基本类型的判别方法
简述铰链四杆机构基本类型的判别方法铰链四杆机构是一种特殊的机械机构,由四个刚性杆件组成,能够实现平衡和运动控制。
由于其具有灵活性和可扩展性,广泛应用于航空航天、汽车、机器人等领域。
在铰链四杆机构中,四个杆件的运动状态可以通过以下方法进行判别:
1. 分离式运动状态:当四个杆件分离时,机构处于平衡状态。
例如,在平衡车中,车轮和车把之间的分离式运动状态可以实现平衡控制。
2. 合并式运动状态:当四个杆件合并时,机构处于不平衡状态。
例如,在汽车刹车系统中,当刹车片与刹车盘合并时,车辆处于静止状态,但乘客仍然可以通过手臂控制车辆的运动。
3. 旋转式运动状态:当四个杆件在旋转过程中合并或分离时,机构处于不平衡状态。
例如,在陀螺仪中,陀螺仪的旋转可以控制它的运动状态。
4. 摆动式运动状态:当四个杆件在摆动过程中合并或分离时,机构处于不平衡状态。
例如,在摆动器中,摆动器的摆动可以控制它的运动状态。
除了以上方法外,还可以通过观察机构的外观和特征来确定其运动状态。
例如,在平衡车中,如果车轮和车把之间的分离式运动状态可以清晰地看到,那么就可以确定机构处于平衡状态。
铰链四杆机构具有灵活性和可扩展性,广泛应用于航空航天、汽车、机器人等领域。
通过不同的运动状态判别方法,可以根据不同的应用场景选择不同的机构设计。

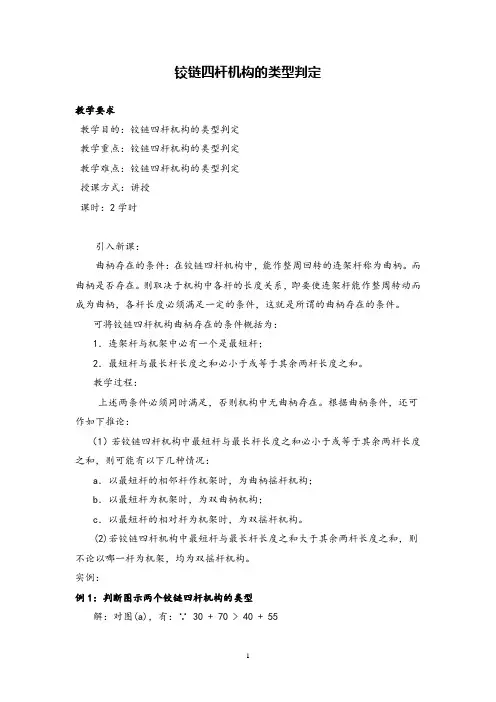

铰链四杆机构的类型判定教案
铰链四杆机构的类型判定教学要求教学目的：铰链四杆机构的类型判定教学重点：铰链四杆机构的类型判定教学难点：铰链四杆机构的类型判定授课方式：讲授课时：2学时引入新课：曲柄存在的条件：在铰链四杆机构中，能作整周回转的连架杆称为曲柄。
而曲柄是否存在。
则取决于机构中各杆的长度关系，即要使连架杆能作整周转动而成为曲柄，各杆长度必须满足一定的条件，这就是所谓的曲柄存在的条件。
可将铰链四杆机构曲柄存在的条件概括为：1．连架杆与机架中必有一个是最短杆；2．最短杆与最长杆长度之和必小于或等于其余两杆长度之和。
教学过程：上述两条件必须同时满足，否则机构中无曲柄存在。
根据曲柄条件，还可作如下推论：（1）若铰链四杆机构中最短杆与最长杆长度之和必小于或等于其余两杆长度之和，则可能有以下几种情况：a．以最短杆的相邻杆作机架时，为曲柄摇杆机构；b．以最短杆为机架时，为双曲柄机构；c．以最短杆的相对杆为机架时，为双摇杆机构。
(2)若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则不论以哪一杆为机架，均为双摇杆机构。
实例：例1：判断图示两个铰链四杆机构的类型解：对图(a)，有：∵ 30 + 70 > 40 + 55∴ 该机构为双摇杆机构。
对图(b)，有：∵20 + 80 < 40 + 70，且最短杆为连架杆，∴ 该机构为曲柄摇杆机构。
例2：若要求该机构为曲柄摇杆机构，问AB 杆尺寸应为多少？ 解：1.设AB 为最短杆 即 L AB +110≤60+70 L AB ≤20 2.设AB 为最长杆 即 L AB +60≤110+70 L AB ≤120 3.设AB 为中间杆 即 110+60≤L AB +70 100≤L AB所以AB 杆的取值范围为：0 < L AB ≤ 20，100≤L AB ≤120课堂练习：如图所示的铰链四杆机构ABCD 中，已知各杆的长度分别为：a=30，b=50，c=40，d=45。
铰链四杆机构的三种基本形式特点
铰链四杆机构的三种基本形式特点
铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。
所有运动
副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机
构都可以看成是在它的基础上演化而来的。
1、曲柄摇杆机构的条件：连架杆之一为最短杆。
2、双曲柄机构的条件：机架为最长杆。
3、双摇杆机构的条件：连杆为最短杆。
铰链四杆机构中，按照连架杆与否可以搞整周旋转，可以将其分成三种基本形式，即
为曲柄摇杆机构，双曲柄机构和双摇杆机构。
所有运动副均为转动副的四杆机构称为铰链四杆机构，它是平面四杆机构的基本形式，其他四杆机构都可以看成是在它的基础上演化而来的。
选取其中一个构件做为机架之後，轻易与机架链接的构件称作连架杆，不轻易与机架
相连接的构件称作连杆，能搞整周调头的构件被称作曲柄，就可以在某一角度范围内往复
转动的构件称作摇杆。
如果以旋转副相连接的两个构件可以搞整周相对旋转，则称作整转副，反之称作摆转副。
铰链四杆机构类型判断的方式
铰链四杆机构类型判断的方式
铰链四杆机构是一种常见的机械结构，用于转动或平移运动。
要判断铰链四杆机构的类型，可以从几个方面进行分析：
1. 运动副的类型，铰链四杆机构通常由铰链连接的四个杆件组成，通过观察各个连接处的运动副类型，可以判断机构的类型。
例如，如果存在旋转副和铰链副，那么这个四杆机构就是旋转-转动铰链机构；如果存在滑动副和铰链副，那么这个四杆机构就是平移-转动铰链机构。
2. 杆件的排列方式，观察四个杆件的排列方式，可以帮助判断铰链四杆机构的类型。
如果四个杆件呈矩形排列，两对对角杆件平行，这是典型的平行四杆机构；如果四个杆件呈菱形排列，这是典型的菱形四杆机构。
3. 运动特性，观察铰链四杆机构的运动特性也可以帮助判断其类型。
通过对机构进行手动模拟或进行运动学分析，可以得出机构的运动规律，从而确定其类型。
综上所述，判断铰链四杆机构的类型需要结合运动副类型、杆件排列方式和运动特性进行综合分析，以得出准确的结论。
铰链四杆机构判断公式(一)
铰链四杆机构判断公式(一)铰链四杆机构判断公式1. 简介铰链四杆机构是一种常见的运动副类型，由四个刚性杆件通过铰链连接而成。
在设计和分析铰链四杆机构时，可以采用一些公式来判断其类型和性能。
2. 机构类型判断公式Grübler-Kutzbach准则Grübler-Kutzbach准则是判断铰链四杆机构自由度的经典方法之一。
根据准则，四杆机构的自由度（F）可以通过以下公式计算：F = 3(N-1) - 2J其中，N表示铰链的总数，J表示铰链的独立组数。
根据计算结果，可以判断机构的自由度及其类型，如单自由度、双自由度等。
函数组法函数组法是另一种常用的铰链四杆机构类型判断方法。
根据函数组法，可以通过以下公式计算得到函数组数（CG）：CG = 6 - F其中，F表示机构的自由度。
通过计算函数组数，可以判断机构的类型和特征。
3. 举例解释假设有一个铰链四杆机构，其中包含了6个铰链，通过观察机构图纸我们可以分析出4个独立的铰链组。
根据Grübler-Kutzbach准则的公式，可以计算得到该机构的自由度：F = 3(6-1) - 2(4) = 9 - 8 = 1根据计算结果可以得知，这个铰链四杆机构是单自由度的。
另一种方式是利用函数组法来判断机构类型。
根据函数组法的公式：CG = 6 - 1 = 5可以得到函数组数为5，符合单自由度的机构类型。
总结铰链四杆机构判断公式是在分析和设计铰链机构时非常有用的工具。
Grübler-Kutzbach准则和函数组法是常用的公式，通过这些公式可以快速判断机构的自由度和类型。
在实际工程中，合理使用这些公式能够提高机构设计的准确性和效率。
铰链四杆机构类型的判定
铰链四杆机构类型的判定1. 什么是铰链四杆机构？铰链四杆机构是一种常见的机械传动装置，由四个连杆通过铰链连接而成。
它主要用于将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
铰链四杆机构由以下几个部分组成：•固定基座：提供支撑和固定机构的作用。
•两个连接杆：连接在基座上，通过铰链与其他连杆相连。
•输入连杆：通过铰链与基座和输出连杆相连。
•输出连杆：通过铰链与输入连杆相连，完成运动转换。
2. 铰链四杆机构的分类根据铰链四杆机构的结构和特点，可以将其分为以下三种类型：（1）平面平行四杆机构平面平行四杆机构中，输入连杆和输出连杆均为平行，并且位于同一平面上。
这种机构常用于需要保持物体水平移动的场合。
汽车后轮悬挂系统中的独立悬挂就是一种典型的平面平行四杆机构。
（2）空间平行四杆机构空间平行四杆机构与平面平行四杆机构相比，多了一个维度的自由度，可以在三维空间内进行运动。
输入连杆和输出连杆仍然是平行的，但它们不再位于同一平面上。
这种机构常用于需要进行复杂直线运动的场合。
（3）球面四杆机构球面四杆机构中，输入连杆和输出连杆不再是平行的，而是相交于一个固定点。
这种机构常用于需要将旋转运动转化为其他运动形式的场合。
汽车发动机中的曲轴连杆机构就是一种典型的球面四杆机构。
3. 铰链四杆机构类型的判定方法判定铰链四杆机构的类型可以通过以下步骤进行：（1）确定基座和铰链根据实际情况确定基座和铰链的位置。
基座通常是固定不动的，而铰链则连接各个连杆以实现运动传递。
（2）绘制连杆图根据已知信息，在纸上绘制出各个连杆的位置和长度。
可以使用CAD软件或者手工绘制。
（3）确定输入连杆和输出连杆根据机构的功能需求，确定哪根连杆是输入连杆，哪根连杆是输出连杆。
输入连杆通常与动力源相连，输出连杆则负责传递运动。
（4）判断平行关系通过观察绘制的连杆图，判断输入连杆和输出连杆是否平行。
如果它们平行且位于同一平面上，则为平面平行四杆机构；如果它们平行但不在同一平面上，则为空间平行四杆机构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编辑ppt
6
铰链四杆机构曲柄存在的条件如下：
条件一： 最短杆与最长杆长度之和小于等于其余两杆
长度之和。 简称杆长和条件 即： Lmin +Lmax ≤ L‘+L‘‘ 条件二：
最短杆为连架杆或机架。 简称最短杆条件 即：最短杆不能为连杆
可编辑ppt
铰链四杆机构类型的判定
可编辑ppt
1
复 1、铰链四杆机构中各杆的名称。 习 ：
1、3——连架杆 2——连杆 4——机架
可编辑ppt
2
复 2、铰链四杆机构的基本类型有哪些？ 习 ：
应用实例：
可编辑ppt
3
复 习 ：
应用实例：
可编辑ppt
4
复 习 ：
应用实例：
起重机
可编辑ppt
5
铰链四杆机构的三种基本类 型的区别在于机构中是否存在曲 柄，存在几个曲柄。
7
铰链四杆机构基本类型的判别准则：
a)当铰链四杆机构中最短杆与最长杆之和小于或等于其余两 杆的长度之和（即：满足杆长和条件）则：
三种类型
存在条件
曲柄摇杆机构 以最短为连架杆
双曲柄机构 以最短杆作为机架
双摇杆机构
以最短杆为连杆
b)当铰链四杆机构中最短杆与最长杆之和大于其余两杆的长
度之和（即Lmin +Lmax＞ L‘+L‘‘ ），机构无曲柄存在，则无
论最短杆在哪个位置，均只可能编辑构ppt成双摇杆机构。
8
例题讲解：
已知各构件的尺寸如图所示，若分别以构件AB、 BC、CD、DA为机架，相应会得到何种机构？
解：AB为最短杆，BC杆为最长 杆，因Lmin
+Lmax=800+1300=2100＜
1000+1200=2200，满足杆长 和条件。
若以AB为机架，因为最短杆为 机架，所以得到双曲柄机构；
若以BC或AD为机架，因为最短 杆为连架杆，所以得到曲柄摇 杆机构；
若以CD为机架，因为最短杆为
连杆，不满足最短杆条件，无
曲柄，所以得到双摇杆机可编构辑p。pt
9
例题讲解：
如图所示铰链四杆机构，请根据基本类型 判别准则，判定此机构属于什么机构。
解：分析题目给出的铰链四杆机构可 知，最短杆为AD=40，最长杆为 CD=110，其余两杆AB=70、BC=90。 B
可编辑ppt
A 曲柄摇杆机构 B 双曲柄机构 C 双摇杆机构
11
3、 4、
可编辑ppt
A 曲柄摇杆机构 B 双曲柄机构 C 双摇杆机构
A 曲柄摇杆机构 B 双曲柄机构 C 双摇杆机构
12
1、铰链四杆机构中曲柄存在的条件
2、铰链四杆机构基本类型的判定方法
可编辑ppt
13
1、课本第138页，习题6-6题
因为 AD+CD=40+110=155 AB+BC=70+90=160≥Lmin +Lmax A
满足曲柄存在的长度要求， 所以
当以AD为机架时，最短杆为机架， 故此机构为为双曲柄机构。
可编辑ppt
C D
10
判断图示四杆机构是什么机构？（单项选择题）
1、
A 曲柄摇杆机构B 双曲柄机构来自C 双摇杆机构2、
可编辑ppt
14
谢谢大家！！
可编辑ppt
15
