集成电路工艺技术发展趋势
中国集成电路发展趋势
中国集成电路发展趋势
中国的集成电路（IC）产业在近年来取得了显著的发展，并且在国际上崭露头角。
以下是中国集成电路发展的趋势：
1.技术创新与研发投入：中国在集成电路领域的研发投入持续增加，涵盖了半导体工艺、设计、封装测试等多个领域。
中国在芯片制造、人工智能、物联网等领域进行了大规模投资，推动技术创新。
2.自主研发能力：中国政府和企业正在积极鼓励本土企业提高自主研发能力，减少对进口技术的依赖。
这包括开展国产化的芯片设计、制造和封装测试。
3.产业链完善：中国正逐渐完善整个集成电路产业链，包括芯片设计、制造、封装测试、设备、材料等多个环节。
这有助于提高国内集成电路产业的竞争力。
4.国际竞争力：中国的集成电路企业逐渐在国际市场上崭露头角，提高了自身的国际竞争力。
一些中国企业开始在全球范围内提供芯片和解决方案。
5.政策支持：中国政府一直在支持集成电路产业的发展，提供资金、税收政策和政策框架等支持，以吸引更多的投资和人才。
6.应用领域多元化：集成电路在各个领域都有广泛的应用，包括人工智能、物联网、云计算、自动驾驶等。
中国正积极探索并拓展不同领域的应用，以满足市场需求。
7.国际合作：中国与国际上的集成电路领域企业和研究机构进行合作，以促进技术交流和创新。
8.可持续发展：中国集成电路产业也越来越重视可持续发展，包括绿色制造、能源效率和环保措施。
总的来说，中国的集成电路产业正在迅速发展，取得了显著的成就。
政府、企业和研究机构都在共同努力，以推动这一产业的不断创新和增长。
随着技术的不断进步和国际市场的逐渐开放，中国集成电路产业有望继续壮大。
集成电路制造技术的发展趋势
集成电路制造技术的发展趋势

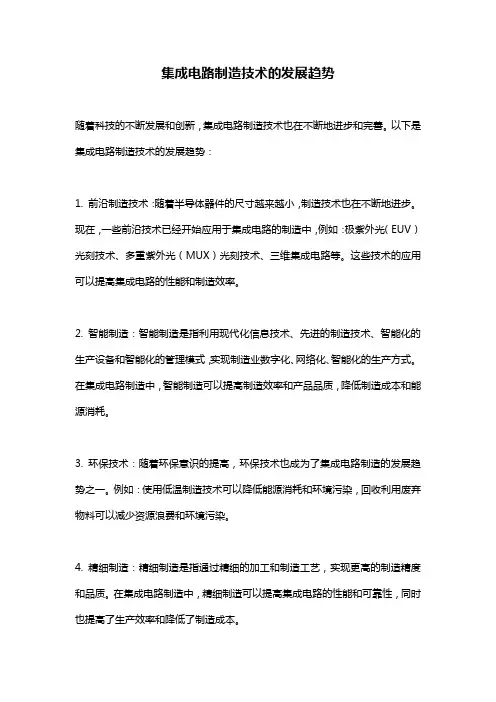

随着科技的不断发展和创新，集成电路制造技术也在不断地进步和完善。
以下是集成电路制造技术的发展趋势：
1. 前沿制造技术：随着半导体器件的尺寸越来越小，制造技术也在不断地进步。
现在，一些前沿技术已经开始应用于集成电路的制造中，例如：极紫外光（EUV）光刻技术、多重紫外光（MUX）光刻技术、三维集成电路等。
这些技术的应用可以提高集成电路的性能和制造效率。
2. 智能制造：智能制造是指利用现代化信息技术、先进的制造技术、智能化的生产设备和智能化的管理模式，实现制造业数字化、网络化、智能化的生产方式。
在集成电路制造中，智能制造可以提高制造效率和产品品质，降低制造成本和能源消耗。
3. 环保技术：随着环保意识的提高，环保技术也成为了集成电路制造的发展趋势之一。
例如：使用低温制造技术可以降低能源消耗和环境污染，回收利用废弃物料可以减少资源浪费和环境污染。
4. 精细制造：精细制造是指通过精细的加工和制造工艺，实现更高的制造精度和品质。
在集成电路制造中，精细制造可以提高集成电路的性能和可靠性，同时也提高了生产效率和降低了制造成本。
总之，集成电路制造技术的发展趋势是不断进步和完善，随着新技术的应用，集成电路的性能和制造效率将会不断提高，同时也会更加环保、智能化和精细化。
集成电路技术发展趋势研究

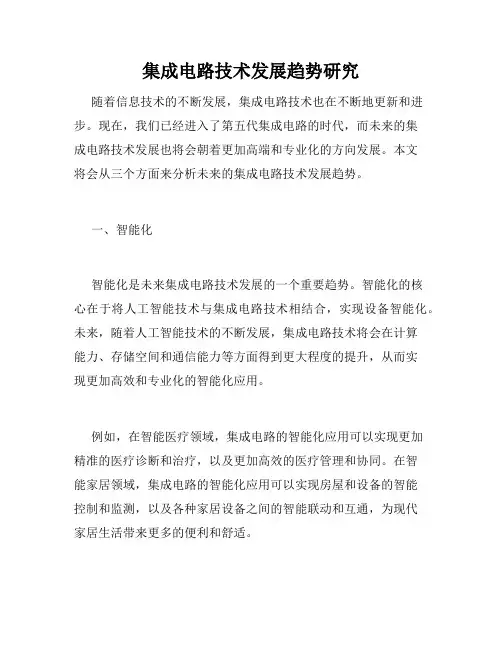

集成电路技术发展趋势研究随着信息技术的不断发展，集成电路技术也在不断地更新和进步。
现在，我们已经进入了第五代集成电路的时代，而未来的集成电路技术发展也将会朝着更加高端和专业化的方向发展。
本文将会从三个方面来分析未来的集成电路技术发展趋势。
一、智能化智能化是未来集成电路技术发展的一个重要趋势。
智能化的核心在于将人工智能技术与集成电路技术相结合，实现设备智能化。
未来，随着人工智能技术的不断发展，集成电路技术将会在计算能力、存储空间和通信能力等方面得到更大程度的提升，从而实现更加高效和专业化的智能化应用。
例如，在智能医疗领域，集成电路的智能化应用可以实现更加精准的医疗诊断和治疗，以及更加高效的医疗管理和协同。
在智能家居领域，集成电路的智能化应用可以实现房屋和设备的智能控制和监测，以及各种家居设备之间的智能联动和互通，为现代家居生活带来更多的便利和舒适。
二、高速化高速化是未来集成电路技术发展的另一个重要趋势。
随着互联网、云计算和大数据等技术的不断发展，对于大规模数据处理和高速通信的需求也在不断增长。
未来的集成电路技术将会更加注重高速化和低延迟的特性，以更好地满足数据处理和通信的需求。
例如，在高速网络领域，集成电路的高速化应用可以实现更加快速和稳定的网络连接，从而提升网络传输的效率和质量。
在高速计算领域，集成电路的高速化应用可以实现更加快速和精准的计算，从而提高计算效率和精度，为现代科学研究和工程设计带来更多的便利和效益。
三、生态化生态化是未来集成电路技术发展的另一个重要趋势。
生态化的核心在于打造一个开放、合作和共享的生态系统，实现各种应用之间的互通和融合。
未来，集成电路技术将会更加关注生态化的特性，打造一个拥有多样性和可持续性的生态系统。
例如，在智能交通领域，集成电路技术的生态化应用可以实现不同交通设备之间的互通和互联，从而提高交通系统的效率和安全性。
在智能城市领域，集成电路技术的生态化应用可以实现不同城市设施和服务之间的共享和协同，从而提高城市的效能和居民的生活质量。
谈谈集成电路发展现状及未来趋势
谈谈集成电路发展现状及未来趋势
一、集成电路的发展现状
集成电路是当今电子工业的主要组成部分之一，是信息产业核心技术，已经在各个领域得到了广泛应用。
现在，集成电路的技术水平不断提高，生产规模逐年扩大，应用领域不断拓展，已成为国际竞争的重要
领域之一。
二、集成电路的未来趋势
1.工艺技术不断进步
集成电路从诞生之初就面临着大规模集成、高性能、高可靠性和低功
耗等方面的挑战。
未来，随着集成电路的应用领域越来越广泛，对工
艺技术的高要求也将更为明显。
2.应用场景进一步扩大
未来的集成电路将在人工智能、云计算、大数据处理等领域中得到更
为广泛的应用。
同时，无人机、智能家居、自动驾驶等新兴市场的爆
发也将进一步推动集成电路应用的发展。
3.芯片功耗追求更低
未来的集成电路不仅要求大规模集成，还将追求更低的功耗，为电子
设备的高效、低能耗运行提供更强的支持。
为此，将出现更多智能功
耗优化的技术和方案。
4.多元化的架构模式
未来的集成电路将朝着多核、多处理器和异构计算的方向发展，构建更加灵活、高效的架构模式。
这些新的架构模式将更好地适应不同领域和设备的需求，提高设备的计算和处理性能。
5.芯片安全不断提升
未来随着互联网的发展，芯片的安全环境也将更为复杂、艰巨，为了保证芯片的安全性，未来的集成电路制造业将依托更加安全的芯片设计和制造技术，提供更加安全的平台。
集成电路工程领域技术发展趋势

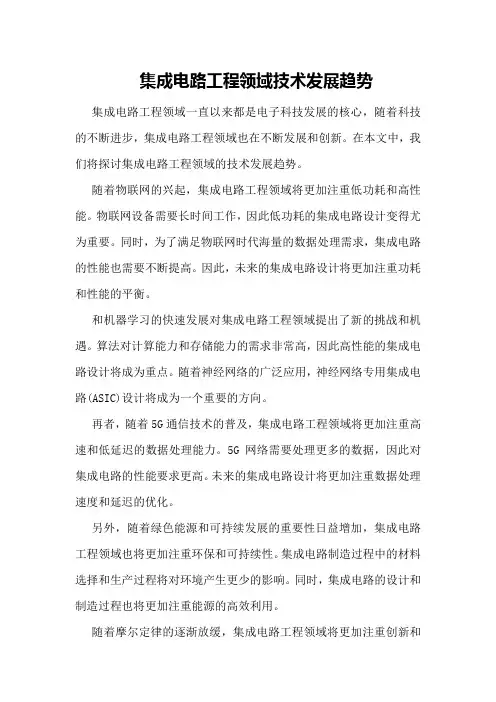

集成电路工程领域技术发展趋势集成电路工程领域一直以来都是电子科技发展的核心，随着科技的不断进步，集成电路工程领域也在不断发展和创新。
在本文中，我们将探讨集成电路工程领域的技术发展趋势。
随着物联网的兴起，集成电路工程领域将更加注重低功耗和高性能。
物联网设备需要长时间工作，因此低功耗的集成电路设计变得尤为重要。
同时，为了满足物联网时代海量的数据处理需求，集成电路的性能也需要不断提高。
因此，未来的集成电路设计将更加注重功耗和性能的平衡。
和机器学习的快速发展对集成电路工程领域提出了新的挑战和机遇。
算法对计算能力和存储能力的需求非常高，因此高性能的集成电路设计将成为重点。
随着神经网络的广泛应用，神经网络专用集成电路(ASIC)设计将成为一个重要的方向。
再者，随着5G通信技术的普及，集成电路工程领域将更加注重高速和低延迟的数据处理能力。
5G网络需要处理更多的数据，因此对集成电路的性能要求更高。
未来的集成电路设计将更加注重数据处理速度和延迟的优化。
另外，随着绿色能源和可持续发展的重要性日益增加，集成电路工程领域也将更加注重环保和可持续性。
集成电路制造过程中的材料选择和生产过程将对环境产生更少的影响。
同时，集成电路的设计和制造过程也将更加注重能源的高效利用。
随着摩尔定律的逐渐放缓，集成电路工程领域将更加注重创新和突破。
传统的集成电路设计和技术将逐渐达到物理极限，因此需要寻找新的设计和制造方法。
例如，三维集成电路设计、纳米级集成电路制造技术以及新型材料的研究将成为未来的重要方向。
集成电路工程领域的技术发展趋势包括低功耗和高性能的设计、和机器学习专用集成电路设计、高速和低延迟的数据处理能力、环保和可持续性、以及创新和突破。
这些趋势将对集成电路工程领域的发展产生重要影响，为未来的科技和创新提供更多可能性。
集成电路工程领域正迎来前所未有的发展机遇，这既是挑战也是突破的契机。
低功耗、高性能的设计要求使得工程师们必须对电路的每一个细节进行精心优化，以便在微小的芯片上实现更加强大的功能。
集成电路制造技术的最新发展趋势
集成电路制造技术的最新发展趋势随着技术的不断发展，在集成电路制造技术领域也出现了许多新的趋势。
这些趋势不仅在技术上有所提升，而且在产品的设计、制造和运营方面都带来了更高的效率和更好的控制。
本文将为您介绍最新的集成电路制造技术的发展趋势。
第一，三维集成电路。
随着技术不断进步，三维集成电路制造技术也越来越受到关注。
三维集成电路制造技术是一种相对于传统集成电路制造技术的重大突破。
从目前的情况来看，三维集成电路制造技术具有很高的价值。
与传统技术相比，三维集成电路制造技术可以让各种器件在同一芯片上同时运行，从而实现出现功能更强大的设备。
三维集成电路的器件密度更高，具有更大的存储能力和功耗管理能力，用途更加广泛。
第二，人工智能另一个集成电路制造技术的发展趋势是人工智能。
随着技术的发展和自动化程度的提高，传统的基于经验的制造过程已经无法满足市场的需求。
制造商们需要次新的方法来优化他们的制造过程。
人工智能技术弥补了这种需求，因为它可以优化制造过程并创造更高的产品质量。
集成电路制造产业的发展意味着今后有许多可预见的机会。
利用人工智能，制造商可以找到并解决制造过程中的问题，提高电路制造的效率和品质。
第三，新材料在集成电路制造中，材料的选择和制造过程中的材料是非常重要的两个方面。
在制造之前，必须考虑使用什么材料才能实现质量、持久性和功耗等方面的优化。
随着技术的进步和新材料的出现，制造商可以选择一种更高级的材料来组装电路板。
例如，石墨烯作为一种新材料，可以大大提高电路板的质量和稳定性，而且具有不同于传统材料的属性和特点。
此外，在半导体中频繁使用的硅以及硅的衍生物也在不断的创新和发展。
这些新材料为一个更可持续和创新的集成电路产业打下了坚实的基础。
第四，自动化制造随着人工智能技术的发展，自动化制造也成为一个非常重要的变革趋势。
在制造过程中，一些重复性的工作通过自动化机器人执行，提高了整体的生产效率和质量。
自动化技术一直以来都是现代生产制造中最好的助手之一，而在集成电路制造中更是如此。
集成电路的制造工艺与发展趋势
集成电路的制造工艺与发展趋势集成电路是现代电子技术的重要组成部分，广泛应用于计算机、通信、消费电子、汽车电子等领域。
随着科技的不断进步，集成电路制造工艺也在不断发展。
下面将详细介绍集成电路制造工艺与发展趋势。
一、集成电路制造工艺1. 掩膜制作：通过光刻技术，将集成电路的设计图案绘制在光刻胶上，然后通过曝光和显影等步骤，制作出掩膜。
2. 清洗和蚀刻：将掩膜覆盖在硅片上，然后进行清洗，去除表面的杂质。
接着进行蚀刻，将掩膜图案暴露在硅片表面。
3. 沉积：使用化学气相沉积、物理气相沉积等方法，在硅片表面沉积上一层薄膜，常用的有氮化硅、氧化硅等。
4. 电镀：通过电解方法，在薄膜上电镀上一层金属薄膜，如铜、铂等，用于导电和连接电路中的元件。
5. 线路化：使用光刻技术，在薄膜上绘制导线、晶体管等电路元件。
然后通过金属蒸镀或电镀方法填充导线，形成完整的电路结构。
6. 封装：将制造好的芯片封装在塑料或陶瓷封装中，以保护芯片并方便与外界连接。
二、集成电路制造工艺的发展趋势1. 微缩化：随着技术的进步，集成电路的元件结构和线宽越来越小。
目前，主流制造工艺已经实现亚微米级别的线宽。
微缩化使得芯片的性能提高、功耗降低，并能够把更多的电路集成在一个芯片中。
2. 三维集成：为了提高集成度和性能，三维集成成为未来的发展方向。
通过堆叠多层芯片，可以实现更高的密度和更快的信号传输速度。
3. 更环保的制造过程：随着人们对环境保护的意识增强，集成电路制造过程也在朝着更环保的方向发展。
研究人员正在探索替代有害化学物质的材料和工艺，以减少对环境的污染。
4. 更高的集成度：随着技术的发展，未来的集成电路将实现更高的集成度。
通过设计更多的功能和更复杂的结构，可以实现更多的应用和更好的性能。
5. 新材料的应用：为了满足更高的性能需求，研究人员正在开发新的材料，如石墨烯、二维材料等，以用于集成电路制造。
总结：集成电路制造工艺是实现电子产品中心处理器及其他电子元件的制造过程。
集成电路的发展趋势
集成电路的发展趋势集成电路是电子技术发展的重要组成部分，经过多年的发展，已经取得了巨大的成就。
未来，集成电路的发展趋势将主要集中在以下几个方面：首先，集成度将不断提高。
随着技术的不断进步，集成电路芯片上的晶体管数目将不断增加，从而实现更高的集成度。
目前，已经实现了超大规模集成电路（VLSI）技术，芯片上可以集成数十亿个晶体管。
未来，随着尺寸效应的克服和制造工艺的改进，集成电路的集成度将继续提升，从而实现更小、更高性能的芯片。
其次，功耗将逐渐降低。
随着集成电路芯片功耗的不断增加，散热问题越来越严重。
为了解决这个问题，集成电路设计者将不断采用新的设计和制造技术，以降低功耗。
例如，采用更小的制造工艺、引入新的散热材料和技术等。
未来，集成电路芯片的功耗将进一步下降，从而实现更高效的电子设备。
第三，集成电路的速度将进一步提高。
随着电子技术的不断进步，集成电路的工作速度也在不断提高。
通过采用更快的晶体管、更高的工作频率和更快的数据传输速率等技术，集成电路芯片的速度将不断提高。
未来，我们可以期待更高的数据处理速度，更快的响应速度和更高的传输速率。
第四，新型材料和结构将被广泛应用。
为了满足未来电子设备对集成电路的需求，新型材料和结构将被广泛应用。
例如，碳纳米管、石墨烯等新型材料，以及三维芯片、堆叠芯片等新型结构。
这些新型材料和结构具有更好的导电性、散热性和机械性能，可以实现更高性能和更小尺寸的集成电路。
最后，人工智能将进一步推动集成电路的发展。
随着人工智能技术的快速发展，对于集成电路的需求也越来越大。
未来，集成电路将不仅仅是数据处理器，而是智能设备的核心组成部分。
集成电路设计将不仅仅关注速度和功耗，还需要考虑智能算法和神经网络的需求。
集成电路制造将更加注重智能设备和物联网的应用。
总之，集成电路的发展趋势将主要集中在高集成度、低功耗、高速度、新型材料和结构以及人工智能的推动。
这些趋势将推动电子技术不断向前发展，为人类创造更加便捷的生活和工作环境。
