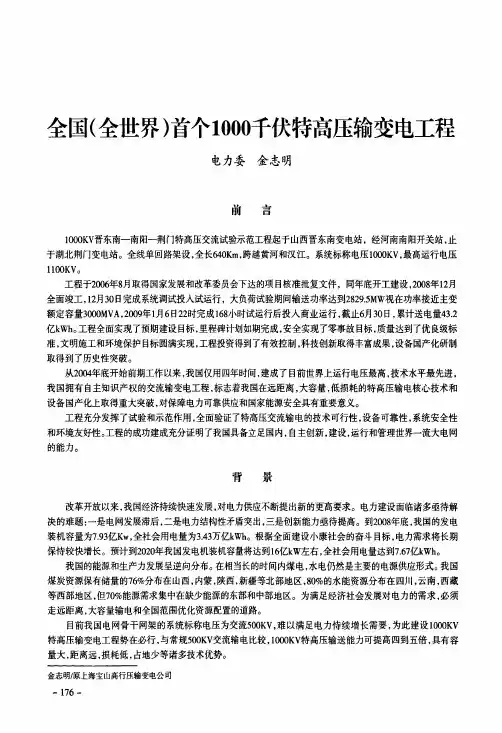

全国全世界首个1000千伏特高压输变电工程
（５）系统通信工程 系统通信工程为１０００Ｋｖ ＯＰＧＷ光缆线路，光缆线总长６８６Ｋｍ，芯线为２４芯。 ５．工程批准概算 国家电网公司批准工程总投资为：静态投资５６．７８亿元，动态投资５８．５６亿元。其中： （１）晋东南变电站新建工程静态投资１０２４１８万元，动态投资１０６０５１万元。 （２）南阳开关站新建工程静态投资６５４４０万元，动态投资６７０７４万元。 （３）荆门变电站新建工程静态投资９５９２０万元，动态投资９９９６２万元。 （４）晋东南一南阳线路工程静态投资１５１５９４万元，动态投资１５５８５１万元。 （５）南阳一荆门线路工程静态投资１０８２８３万元，动态投资ｌｌ １３２４万元。 （６）晋东南一南阳线路黄河大跨越工程静态投资１０１１０万元，动态投资１０３９４万元。 （７）南阳一荆门线路汉江大跨越工程静态投资１０３４７万元，动态投资１０６３７万元。 （８）系统二次及通信工程静态投资７１２９万元，动态投资７３３３万元。 （９）研究试验费静态投资５５００万元，动态投资５６３８万元。 （１０）基地建设费静态投资１１０９０万元，动态投资１１３６７万元。 工程建识资金的２０％来源于国家电网公司自有资金，其余８０％耒源于对外融资。 （三）１０００千伏变电站典型设计与技术参数选择 （１）主变压器采用单相自耦型式，电压为１０００／Ｘ／３／５００／Ｎ，／３／１ １０ＫＶ，容量１０００／１０００／３３４ＭＶＡ，主变压器３ 组，每组３ｘ１０００Ｍｖａ，全站变压器容量９０００Ｍｖａ，１ｉ１１９００万千伏安。 （２）１０００千伏线路１０回，采用一个半断路器接线，５００千伏线路１０回，采用一个半断路器接线。 （３）无功补赏装置，１０００ｋｖ长线路配置ｌ组３ｘ３２０Ｍｖａｒ特高压高抗，为了减少线路潜功电流，在特高抗中心 点装设小电抗器，ｌ组３ｘｌＯＯＯＭｖａ变压器，在变压器低压儿Ｏｋｖ侧配置８组低压无功补偿设备，每组容量 １２０Ｍｖａｒ，还装设１组２４０Ｍｖａｒｆｌ毛压电容器。 （４）１０００ＫＶ断路器采用ＨＧＩＳ，短路电流水平，１０００ｋｖ俱１］短路电流水平按５０ＫＡ选择，５００ＫＶ断路器可采用 ＧＩＳ，或ＨＧＩＳ，５００Ｋｖ侧短路电流按６３ＫＡ选择。 （５）过电压绝缘水平，１０００Ｋｖｆｌ４，操作过电压按１．７ｐ．Ｕ考虑。 （６）继电保护装置，１０００ＫＶ线路保护配置两套全线速动主保护，每套保护均具有完整的后备保护功能。 ５００ＫＶ线路每回线路配置两套分相电流差动保护，每套保护均具有完整的后备保护功能。 （７）系统调度自动化，变电站远动信息传输到国调，直调，网调，采用调度数据网络与专线通道互为备用 方式。远动信息传输到国调备调，相关网调和省调采用调度数据网络方式。 （８）站用电源，按”两用一备用”方式，两路电源由两台主变压器ｌ １０ＫＶ母线供电，另一路有外来３５ＫＶ电 源供电，站用电源可靠性达到Ｎ一２。 （四）１０００千伏线路典型设计与技术参数 （１）线路路径选择根据线路走向，交通，地形，河流，结合地方城市规划及建设，自然保护区等设施的要 求，从几个路径中选择一个最合理路径。 （２）气象条件，一般平丘地区线路最大风速可取３０ｍ／ｓ，一般导线覆冰厚度可取ｌＯｍｍ。 （３）导线和地线，根据１０００ｋｖ线路特点，对不同导线截面和分裂式输送容量，电磁环境影响，机械性能，电 能损失和工程投资等方面进行了大量的分析论证，通过技术经济比较，推荐采用８×ＬＧＪ一５００／４５钢芯铝绞线具 有较好的技术性能和经济特性。导线桉经济密度正常输送功率为５０００ＭＷ，按导线温升控制在７００ｃ时输送功 率为９０００ＭＷ，一根地线采用ＯＰＧＷ一１５０光纤复合地线，另一根按照机电性能，热稳定要求采用ＬＢＧＪ一１５０— ２０ＡＣ铝包钢绞线。 （４）绝缘配合及防雷接地，按地区污区分布图，Ⅱ级污区泄漏比距不小于２．５ｃｍ／ＫＶ，ＨＩ级污区泄漏比距不
特高压交流输电技术(经典)
特高压交流输电技术特高压交流输电，是指1000kV及以上电压等级的交流输电工程及相关技术。
特高压输电技术具有远距离、大容量、低损耗和经济性等特点。
目前，对特高压交流输电技术的研究主要集中在线路参数特性和传输能力、稳定性、经济性以及绝缘与过电压、电晕及工频电磁场等方面。
1、输电能力。
输电线路的传输能力与输电电压的平方成正比，与线路阻抗成反比。
一般来说，1100kV输电线路的输电能力为5 00kV输电能力的4倍以上，但产生的容性无功也为500kV输电线路的4.4倍及以上。
因此，特高压输电线路的输送功率较小时，送、受端系统的电压将升高。
为抑制特高压线路的工频过电压，需要在线路两端并联电抗器以补偿线路产生的容性无功。
2、线路参数特性。
特高压输电线路单位长度的电抗和电阻一般分别为500kV输电线路的85%和25%左右，但其单位长度的电纳可为500kV线路的1.2倍。
3、稳定性。
特高压输电线路的输电能力很大程度上是由电力系统稳定性决定的。
对于中、长距离输电（300km及以上），特高压输电线路的输电能力主要受功角稳定的限制（包括静态稳定、动态稳定和暂态稳定）；对于中、短距离输电（80~300km），则主要受电压稳定性的限制；对于短距离输电（80km以下），主要受热稳定极限的限制。
4、功率损耗。
输电线路的功率损耗与输电电流的平方成正比，与线路电阻成正比。
在输送相同功率的情况下，1000kV输电线路的线路电流约为500kV输电线路的1/2，其电阻约为500kV线路的25%。
因此，1000kV特高压输电线路单位长度的功率损耗约为500kV超高压输电的1/16。
5、经济性。
同超高压输电相比，特高压输电方式的输电成本、运行可靠性、功率损耗以及线路走廊宽度方面均优于超高压输电方式。
1000kV交流输电线路带电作业技术导则-编制说明
《1000kV交流输电线路带电作业技术导则》编制说明本标准是根据《国家能源局关于下达2012年第二批能源领域行业标准制（修）订计划的通知》（国能科技〔2012〕326号）的任务编制的。
本标准适用于海拔2000m及以下地区1000kV单回和双回交流线路的带电检修和维护作业，规定了作业方式、技术要求、作业安全措施、作业工具的试验、运输和保管等。
一、编制背景1.1000kV同塔双回交流输电线路—皖电东送工程已经投入运行。
2.目前的《1000kV交流线路带电作业技术导则》只适用于1000kV单回交流线路。
二、编制主要原则及思路1.本导则中规定的1000kV交流输电线路带电作业的技术要求等内容，是根据1000kV交流输电线路带电作业相关试验研究结果并结合我国带电作业的应用经验制定的。
2.本标准中1000kV同塔双回线路带电作业主要技术要求编制依据如下：（1）安全距离、组合间隙及工具绝缘长度1）带电作业过电压结合1000kV交流同塔双回线路的工程实际，分析研究了带电作业工作中的过电压类型，并通过仿真计算确定了在带电作业工作中可能出现的最大过电压。
考虑带电作业操作过电压时，不必考虑和空载线路过电压和自动重合闸过电压。
经计算，我国首条同塔双回路特高压交流输电工程——“皖电东送”工程，在不同运行方式下的单相接地三相分闸过电压水平为：三相分闸在故障线路健全相上产生的最大操作过电压为1.61p.u,在不同方式下的单相接地故障清除分闸过电压水平为：最大操作过电压为1.58p.u。
根据计算结果，在确定带电作业相关技术参数时，按照最大过电压1.61p.u考虑。
计算结果表明，皖电东送1000kV交流同塔双回输电线路带电作业操作过电压波前时间为2800μs以上，远大于标准操作波的波前时间（250μs）。
根据计算结果，在带电作业试验中采用波前时间为720/4000μs的操作冲击波进行试验，(与外绝缘研究中采用波形相同)，所有试验数据均已按GB/T 16927.1修正至标准气象条件下。
1000kV特高压交流输电线路的过电压研究与分析
1000kV特高压交流输电线路的过电压研究与分析摘要：随着电力负荷的日益增长，建设特高压线路可以实现跨地区、长距离的电能输送和交易，更好地调节电能供需平衡。
特高压线路由于输电距离长、传送容量大、充电功率大，其过电压比常规线路过电压更严重。
本文介绍了特高压线路过电压的种类、分析计算条件、仿真研究、合格标准和实际案例。
研究表明单回线路应重点考虑线路空载合闸时的操作过电压、线路两端发生无故障掉闸后的空载长线电压升高和线路末端单相短路甩负荷的工频过电压。
关键词：1000kV交流输电、操作过电压、工频过电压、潜供电流和恢复电压引言随着电力负荷的日益增长，传统电网无法应对用电量和输电容量成倍增加的需求，煤炭资源与负荷中心距离远，环保压力也越来越大，随着电力设备的不断发展，特高压交流输电可以更好的解决以上问题。
特高压交流输电线路是指电压等级为1000kV及以上的交流输电线路，1条特高压线路比500kV超高压线路传输功率大4倍。
与其它输电方式相比，特高压交流输电具有输电容量大、传输距离远、线路损耗低、占地面积少等突出优势。
但是特高压交流输电线路具有输电线路长，分布电容大，分布电阻和电感小等特点，如果其发生过电压也更为严重。
1、过电压的种类过电压总体上主要分为外部过电压和内部过电压两种。
外部过电压主要就是雷电过电压，分为四种类型，分别为：雷电侵入波过电压、雷电反击过电压、感应雷击过电压、直接雷击过电压。
通常采用避雷器、避雷针、避雷线等方法限制外部过电压。
内部过电压主要分为操作过电压、工频过电压和谐振过电压等。
由于过电压种类众多，一般工程研究时主要选择几种较为严重的过电压进行计算。
本文结合某1000kV外送工程案例，从反送电阶段和机组运行阶段进行分析计算，包括线路操作过电压、工频过电压、潜供电流和恢复电压、发电机自励磁过电压。
2、分析计算条件2.1试验系统模型和参数发电机组规模：2×660MW直接空冷凝汽式发电机组，型号为QFSN-660-2-22B，额定容量为733.33MVA，额定功率因数0.9（滞后），额定电压22kV。
特高压输变电技术的现状分析和发展研究
特高压输变电技术的现状分析和发展研究特高压输变电技术是指输电线路电压等级达到或超过1000千伏（kV）的输变电技术。
随着能源开发利用需求的不断增长和环境保护意识的提高，特高压输变电技术已成为能源领域的重要发展方向。
本文将从技术现状和发展趋势两方面进行分析和研究，以期为特高压输变电技术的发展提供参考和指导。
一、技术现状1. 技术概况特高压输变电技术是指采用1000kV及以上电压等级来进行长距离输电和大容量输电的技术。
它是目前电力系统中输电技术的顶端，具有输电距离远、损耗小、占地少、环保等优点，被广泛应用于大型电网。
中国是特高压输变电领域的领先者，拥有世界上最大规模的特高压输电工程，如±800千伏大容量长距离直流输电和1100千伏交流输电等。
2. 技术应用特高压输变电技术主要应用于大型电网的主干电路，用于远距离输电和大容量输电。
它可以将远处的优质能源输送到用电地区，有效解决了能源资源分布不均匀的问题。
特高压输电技术还可以减少输电损耗、提高电网输电效率，为经济社会的快速发展提供了有力支持。
3. 技术挑战特高压输变电技术虽然有着诸多优势，但也面临着一些挑战和难点。
首先是技术成熟度和可靠性问题，特高压设备的研发和生产需要高水平的技术和严格的质量控制，同时设备长期运行过程中的可靠性也是一个难点。
其次是环境保护和安全问题，特高压输电线路建设需要大量土地资源，且会对周围的人居环境和生态环境造成一定影响，这是一个需要认真考虑的问题。
二、发展趋势1. 技术创新特高压输变电技术正朝着更高电压等级、更大功率输电和更高可靠性方向发展。
在技术方面，需要加强特高压设备的研发和生产，提高技术水平和产品质量。
还需要大力推进数字化、智能化技术在特高压输电领域的应用，提高设备的运行管理效率和安全可靠性。
2. 环保和可持续发展在特高压输变电技术的发展过程中，需要不断提高设备的环保性能，减少对周围环境的影响。
还需要加强特高压输变电技术与可再生能源的结合，推动清洁能源的开发利用和大规模应用，实现能源高效利用和可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________ 1000kV特高压交流输电
技术
Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-8023-65 1000kV特高压交流输电技术
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
电力系统和输电规模的扩大，世界高新技术的发展，推动了特高压输电技术的研究。
从本世纪60年代开始，前苏联、美国、日本和意大利等国，先后进行基础性研究、实用技术研究和设备研制，已取得了突破性的研究成果，制造出成套的特高压输电设备。
前苏联已建成额定电压1150kV（最高运行电压l200kV）的交流输电线路1900多公里并有900公里已经按设计电压运行；日本已建成额定电压l0OOkV(最高运行电压llOOkV)的同杆双回输电线路426公里。
百万伏级交流线路单回的输送容量超过5000MW，且具有明显的经济效益和可靠性，作为中、远距离输电的基干线路，将在电网的建设和发展中起重要的作用。
特高压输电技术的复杂性以及它在电力系统中的
作用，是现有电压等级无法相比的，因此无论是基础研究，还是实用技术研究，所投入的资金和人力比超高压要大得多，设备的研制也要困难得多。
日本和前苏联的实践表明：特高压交流输电技术已基本成熟。
交流特高压技术几乎没有难以克服的技术问题。
从输变电设备制造技术上，前苏联已基本成熟，但技术水平相对落后；日本已经达到国际领先水平，并经历了长达5年的带电试验考核，目前变电设备处于分别载流和加压试验阶段，但输电线路一直降压运行。
随着经济的全球化趋势和科学技术的迅速发展，我国的电力系统也将面临着巨大的挑战和机遇。
在未来的15～20年内我国的电力工业将保持快速发展的步伐，预计全国电力装机容量在20xx年和2020年将分别达到780GW和1000GW。
由于我国能源和负荷分布的特点，能源集中在西部和北部地区，而负荷又集中在东部和南部沿海地区，需要利用特高压进行远距离、大容量输送电力。
为加速实现西电东送、南北互供和
全国联网，从战略发展的高度，将首先在我国西南水电和西北火电基地的开发建设中出现我国的特高压输电电网。
按自然传输功率计算，1条特高压线路的传输功率相当于4～5条500kV超高压线路的传输功率（约4000～5000MVA），这将节约宝贵的输电走廊和大大提升我国电力工业可持续发展的能力。
我国在特高压领域已经开展一定科研及设备研制的基础工作，积累了一些经验。
特高压输电技术包括设备研制、线路绝缘设计以及运行控制技术是在超高压输电尤其是500kV和750kV输电技术基础上发展起来的。
然而，特高压输电系统的电压水平较高、线路产生的无功功率较大、短路电流非周期分量衰减缓慢，对特高压输电的设计和运行产生影响。
在我国特高压制造技术虽然具备一定的基础，但仍有一些技术尚需要解决。
国际上特高压输变电技术基本掌握在少数几个国家手中，我国需要加大科研工作力度，努力掌握核心技术。
另外一方面，近几年，
随着我国750kV输电工程的建成，相对于特高压输电技术，应该说发展特高压设备制造能力及技术应该会更快一些。
我国的电气设备制造水平和工艺随着750kV工程的上马，有了新的发展和进步，不少企业已具备制造特高压设备的技术条件和生产能力，只要工程需要，研制特高压输变电设备是可能的。
预计20xx年前后建成我国第一条1000kV特高压交流试验示范工程（晋东南——荆门），到20xx年前后国家电网特高压骨干网架将初步形成，但国家电网特高压骨干网架建设是一个逐步完善的过程。
技术经济比较研究表明：在我国发展特高压交流输电是可行的。
从技术的角度看，采用特高压输电技术是实现提高电网输电能力的主要手段之一，还能够取得减少占用输电走廊、改善电网结构等方面的优势；从经济方面的角度看，根据目前的研究成果，输送10GW水电条件下，与其它输电方式相比，特高压交流输电有竞争力的输电范围能够达到1000～1500公里。
如果输送距离较短、输送容量较大，特高压交流的竞争优势更为明显。
因此，特高压交流输电技术己较成熟，具备应用条件。
应用目标与原则：
（1）从技术和经济上来看，在我国长距离大容量输电中采用特高压交流输电是可行的。
特高压交流输电技术将在未来国家电网骨干电网输电中发挥重要作用。
（2）应用特高压交流输电技术的目的是提高线路输电能力，降低输送每千瓦功率的成本和节省线路走廊。
（3）抓紧建设1000kV特高压交流输电示范工程，到20xx年建成我国特高压交流输电示范工程（山西晋东南——湖北荆门），在取得经验后进行应用，到20xx 年国家电网特高压骨干网架将初步形成核心网架。
字串8
（4）研究1000kV交流特高压线路工频过电压、操作过电压及其控制措施技术。
（5）研究1000kV交流特高压线路系统运行技术，
包括无功电压控制、安全稳定监测和控制、设备运行维护等等。
（6）因地制宜建设1000kV同塔单回或双回特高压交流输电线路。
（7）积极推进1000kV交流特高压输电系统串联补偿和并联补偿技术。
（8）研究1000kV交流特高压紧凑型输电技术。
（9）研究高海拔1000kV交流特高压输电技术。
（10）研究1000kV交流特高压输电应用新型材料、技术，包括：低噪声导线、高强度节能型金具、高强钢在杆塔中应用、钢管塔、环保型地基基础、直升飞机放线施工等等。
应用注意事项：
（1）从我国的国情出发，站在全国联网战略规划研究的高度(全局性、长远性、前瞻性)，从提高输电能力、节省线路走廊等多方面进行技术经济比较，在应用特高压交流输电技术时做到安全可靠、经济合理。
字串4
（2）因地制宜学习国外大电网建设的经验。
虽然在世界范围内，特高压输变电技术的储备是足够的，但取得的运行经验是初步的，还存在风险和困难，有些技术问题还需要进行深入的研究，特别要结合中国电网的实际情况，在吸取国外经验的基础上大胆创新，在下列方面要开展专门研究，例如：无功电压控制问题、过电压及潜供电流控制问题、特高压电网及下级电网协调发展问题、交/直流系统协调发展问题及安全稳定控制问题等等。
（3）研究应用于特高压输电系统的串补及可控串补技术，满足远距离、大容量、经济送电的需求。
在我国特高压输电示范工程建设及实施过程中，这两种主要设备应加快研制开发及国产化的进程，满足未来电网长远发展需要。
（4）为实现建设国家特高压电网的战略目标，除了考虑不同输电方案的技术经济比较外，还应考虑特高压电网的特殊地位和作用，结合我国500kV发展的
经验和教训，从长远角度去规划和建设国家特高压电网骨干网架，考虑特高压重要通道及联络线以及重要输变电设备在未来电网中的适应性问题，重要设备参数及性能能够适应未来电网的发展要求，才能最大限度满足电力市场化对电网的需求，从而实现最大范围内的资源优化配置。
