(技术规范标准)产品设计零(部)件图纸技术要求编写及使用规范
1范围本规范规定了空调器产品设计零（部）件图纸技术要求的编写及使用规范。
本设计规范适用于东芝开利合资公司家用空调的所有产品设计零（部）件图纸。
2图纸技术要求的编制要求2.1图纸技术要求编制的一般内容：➢几何精度：尺寸精度，表面结构、形位公差、结构要素；➢加工、装配和工艺要求：是指为保证产品质量而提出的工艺要求；➢理化参数：是指对材料的成分、组织和性能方面的要求；➢产品性能及检测要求：是指使用及调试方面的要求；➢其他要求；2.2机械图样的技术要求编制的内容：➢对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度、金相要求等）；➢视图中难以表达的尺寸公差、形状和表面粗糙度等；➢对有关结构要素的统一要求（如圆角、倒角、尺寸等）；➢对零部件表面质量的要求（如涂层、镀层等）；➢对间隙、过盈及个别结构要素的特殊要求；➢对校准、调整及密封的要求；➢对产品零部件的性能和质量的要求（如噪声、耐振性、自动、制动及安全等）；➢试验条件和方法；➢颜色要求。
如为外观通用件，为了增强图纸通用性，图纸技术要求中不需要增加颜色的描述，只需在PDM 构件名称中进行描述；➢其他说明。
注：上述几方面，对于每一个图样代号的零部件图或装配图，上述几个方面并非都是必备的，应根据表达对象各自的具体情况提出必要的技术要求。
2.3编制图纸技术要求的注意事项：➢条文用语力求简明、规范、或约定俗成，切忌过于口语化。
在装配图中，当表述涉及到零部件时，可用其序号或代号（即“图样代号”）代替。
➢在企业标准等技术文件中已明确了的技术要求不必重复描述；➢引用验收方法等国际标准、国家标准、行业标准或企业标准时，应给出标准编号（不需标注年份代号）和标准名称；➢对于尺寸公差和形位公差的未注公差的具体要求应在技术要求中予以明确。
当企业标准或企业其他技术文件对未注公差已有明确规定时，则在图样的技术要求中可略去不写；➢对于图纸中零部件已经有企业标准的，必须引用企业标准，要求与标准中一致的，则不需在技术要求中列出，要求与标准有出入的，则需单独列出并注明不引用企业标准中的X款X条（＊注）；➢对于图纸中零部件没有企业标准的，必须在技术要求中逐条列出重要技术参数和要求；➢技术要求中引用的国家标准和企业标准必须为最新的版本。

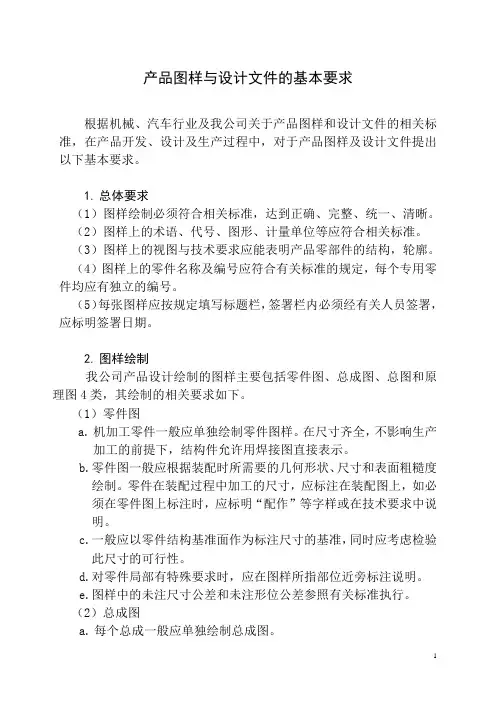

产品图样与技术文件的基本要求
产品图样与设计文件的基本要求根据机械、汽车行业及我公司关于产品图样和设计文件的相关标准，在产品开发、设计及生产过程中，对于产品图样及设计文件提出以下基本要求。
1.总体要求（1）图样绘制必须符合相关标准，达到正确、完整、统一、清晰。
（2）图样上的术语、代号、图形、计量单位等应符合相关标准。
（3）图样上的视图与技术要求应能表明产品零部件的结构，轮廓。
（4）图样上的零件名称及编号应符合有关标准的规定，每个专用零件均应有独立的编号。
（5）每张图样应按规定填写标题栏，签署栏内必须经有关人员签署，应标明签署日期。
2.图样绘制我公司产品设计绘制的图样主要包括零件图、总成图、总图和原理图4类，其绘制的相关要求如下。
（1）零件图a.机加工零件一般应单独绘制零件图样。
在尺寸齐全，不影响生产加工的前提下，结构件允许用焊接图直接表示。
b.零件图一般应根据装配时所需要的几何形状、尺寸和表面粗糙度绘制。
零件在装配过程中加工的尺寸，应标注在装配图上，如必须在零件图上标注时，应标明“配作”等字样或在技术要求中说明。
c.一般应以零件结构基准面作为标注尺寸的基准，同时应考虑检验此尺寸的可行性。
d.对零件局部有特殊要求时，应在图样所指部位近旁标注说明。
e.图样中的未注尺寸公差和未注形位公差参照有关标准执行。
（2）总成图a.每个总成一般应单独绘制总成图。
b.总成图应能清楚地表达下列内容：组成总成的零件、结构及装配关系；主要的装配尺寸及公差；装配时需要的加工尺寸、极限偏差、表面粗糙度；总成的技术要求等。
c.组成总成的零件、分总成的图样编号用在图样中用指引线就近标注。
（3）总图总图一般包括下列内容：a.产品轮廓及其组成部分的装配关系图形。
b.产品安装尺寸、外形尺寸及技术要求；c.机构运动部件的极限位置；d.操作机构的手柄、旋钮、指示装置等。
（4）原理图与接线图a.图形符号应符合有关标准和规定；b.应注明输入与输出的连接，并清楚地表明产品动作及工作程序等功能；b.元件的可动部分应绘制在正常位置上。
机械制图国家标准(最新)
标准编号和名称
标准顺序号是按批准的先后顺序编排的，并无标准 分类的含义，当某项标准需分几个部分编写，每个部分 又相对独立地作为一个标准发布时，可共用一个顺序 号，并在同一顺序号之后增加编一部分序号，两者之间 用脚圆点隔开。
2001年12月11日我国加入WTO，承诺：中国应自 加入时起，使所有技术法规、标准和合格评定程序符合 《贸易技术壁垒协定》。
的指引线上注写尺寸数字及其公差。
3、共用尺寸线的注法 这种注法，在共用的一条尺寸线上可以只画
一个箭头；也可画多个箭头，依次指向同一方向。此注 法应用于以下两类不同场合：
第一类应用场合是圆弧。一组同心圆弧或圆心位于 同一条直线上的一组不同心圆弧的尺寸标注。需要注意 的是，依次注写的尺 寸数字务必与箭头指 向一致。
应的 计量单位的代号或名称”改为“……采用其他单位，则应注明
相 应的单位符号。” 3、关于尺寸线的终端形式，就国家标准中并列地给出了两种 形式，即箭头和斜线。其实，斜线作为尺寸终端的形式主要用 于建筑图样。为此，新标准中给出了两种终端形式的同时强调 指出：“机械图样中一般采用箭头作为尺寸线的终端”。
为了与国际惯例相通，我国标准批准年号已由两 位数改为四位数。
1、在新标准中明确地补充规定了，在图样上标注极限偏差 时，“上下偏差中小数点后右端的‘0’一般不予注出；如果为
了 使上下偏差的小数点后的位数相同，可以用‘0’补充。” 2、在装配图中，与标准件有配合功能要求的尺寸，可以仅标 注与之相配处的非标准件上的尺寸公差代号。这一规定，新旧 标准是一致的。
需注意的是，滚动轴承为非标准的外购件时，则仍 应按分数形式标注含孔、轴公差带的配合代号。对此， 新标准作了明确的补充规定。
JB/T5054.2-2000《产品图样及设计文件 图样的基本要求》对机械 图样（含零件图和装配图）中的技术要求，较为具体地提出了如下 九个方面的一般内容：

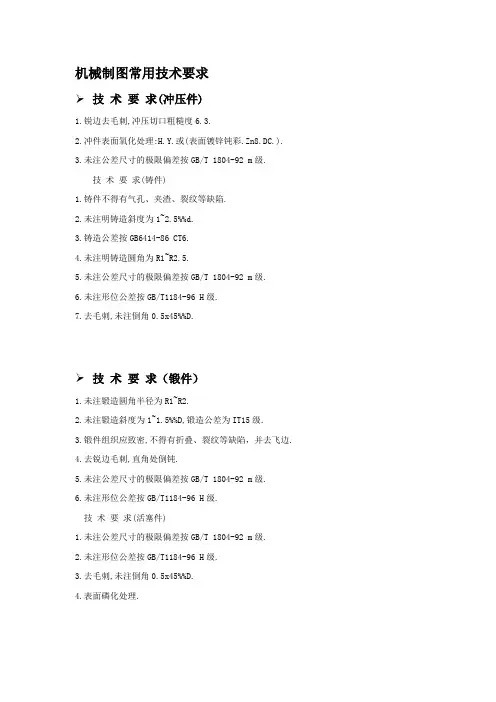

机械制图常见技术要求
机械制图常用技术要求➢技术要求(冲压件)1.锐边去毛刺,冲压切口粗糙度6.3.2.冲件表面氧化处理:H.Y.或(表面镀锌钝彩.Zn8.DC.).3.未注公差尺寸的极限偏差按GB/T 1804-92 m级.技术要求(铸件)1.铸件不得有气孔、夹渣、裂纹等缺陷.2.未注明铸造斜度为1~2.5%%d.3.铸造公差按GB6414-86 CT6.4.未注明铸造圆角为R1~R2.5.5.未注公差尺寸的极限偏差按GB/T 1804-92 m级.6.未注形位公差按GB/T1184-96 H级.7.去毛刺,未注倒角0.5x45%%D.➢技术要求（锻件）1.未注锻造圆角半径为R1~R2.2.未注锻造斜度为1~1.5%%D,锻造公差为IT15级.3.锻件组织应致密,不得有折叠、裂纹等缺陷，并去飞边.4.去锐边毛刺,直角处倒钝.5.未注公差尺寸的极限偏差按GB/T 1804-92 m级.6.未注形位公差按GB/T1184-96 H级.技术要求(活塞件)1.未注公差尺寸的极限偏差按GB/T 1804-92 m级.2.未注形位公差按GB/T1184-96 H级.3.去毛刺,未注倒角0.5x45%%D.4.表面磷化处理.➢技术要求(橡胶件)1.零件表面应光洁.(模具表面粗糙度应在Ra0.4以上)且不允许有气泡.杂技级凸凹等缺陷.2.合模缝不允许错位,合模飞边的凸起级厚度不得大于0.02mm.3.邵氏A型硬度65%%P5.4.去净飞边.➢技术要求(塑料件)1.成形前材料应预热干燥.2.成形后制件应光整不得有扭曲变形现象.3.未注圆角为R0.5.4.外表面应光滑,其粗糙度不大于Ra0.4.且不得有划伤,刻痕等缺陷.5.未注尺寸公差按GB/T 1804-92 m级.⏹技术要求(弹簧件)1.旋向:左旋.2.总圈数:no=123.工作圈数:no=104.钢丝硬度:HRC42~48.5.表面氧化处理:H.Y.(俗称发黑)6.单端并紧磨平.再如：⏹如果是整机安装后的技术要求还应该增加：整机的的性能指标，最后的喷漆要求。

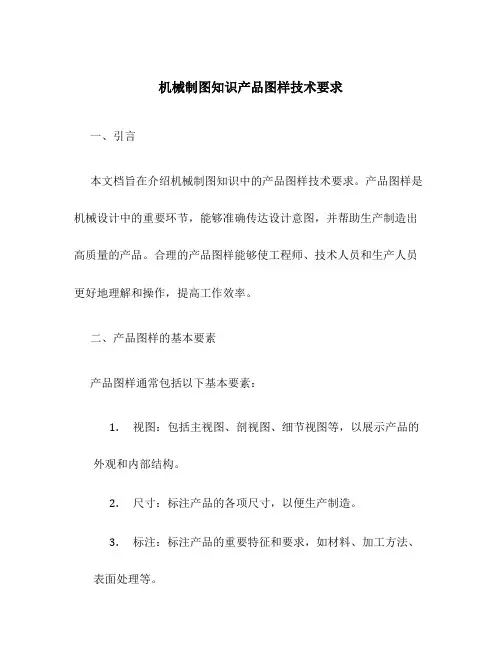

机械制图知识产品图样技术要求
机械制图知识产品图样技术要求一、引言本文档旨在介绍机械制图知识中的产品图样技术要求。
产品图样是机械设计中的重要环节，能够准确传达设计意图，并帮助生产制造出高质量的产品。
合理的产品图样能够使工程师、技术人员和生产人员更好地理解和操作，提高工作效率。
二、产品图样的基本要素产品图样通常包括以下基本要素：1.视图：包括主视图、剖视图、细节视图等，以展示产品的外观和内部结构。
2.尺寸：标注产品的各项尺寸，以便生产制造。
3.标注：标注产品的重要特征和要求，如材料、加工方法、表面处理等。
4.符号：使用符号表示产品的特性，如平面、轴线、孔等。
5.标题栏：包含产品的名称、编号、版本等信息。
三、产品图样的绘制要求1.绘图工具：常用绘图工具包括CAD软件和绘图仪器，能够实现准确的绘制和编辑操作。
2.绘图比例：根据实际情况选择合适的绘图比例，以保证图样的可读性和精度。
3.视图布局：合理安排视图的位置和大小，以展示产品的各个方面，避免遮挡和重叠。
4.显著性：突出显示产品的关键部位和特征，使其易于辨认和理解。
5.标注规范：尺寸标注应准确、清晰，位置应合理，符合国家标准，遵循统一的标注规范。
6.符号使用：符号的使用应准确、一致，表达清晰，遵循国家、行业标准或设计所采用的内部规定。
7.文件命名：产品图样文件应按照一定规范进行命名，以便于查找和管理。
四、产品图样的质量要求1.准确性：产品图样应准确传达设计意图，尺寸和标注应与设计要求一致。
2.完整性：产品图样应包含所有必要的视图、尺寸和标注，能够提供足够的信息以进行生产制造。
3.一致性：产品图样中的各个视图、尺寸和标注应一致，能够相互验证和补充。
4.可读性：产品图样应具备良好的可读性，字体清晰，标注、符号等元素与图纸背景有足够的对比度。
5.规范性：产品图样应符合国家和行业的标准，遵循统一的绘图规范和要求。
五、产品图样的存档和管理1.存档：完成的产品图样应及时存档，并按照要求进行编号、分类和归档。
装配图中常用技术要求汇总
装配一般技术规定1) 待装的零、部件，必须有质量检验部门的合格证或标记，否则不准进行装配。
(1)待装的外协加工零、部件，必须有本厂质量检验部门复检合格的证明或标记才可进行装配。
(2)待装的外购零件，必须有供给厂的出厂产品合格证明。
凡经本厂拆装试验过的部件，必须有本厂质量检验部门复检的合格证明，才可进入装配。
2)装配前对零件、部件的主要配合尺寸，特别是过盈配合件的轴台尺寸，内孔倒角及配合尺寸必须复检，确认得合图样才可进行装配。
3)装配前必须将零件的飞边、毛刺、切屑、油污、锈斑及其他残留不洁物去除，清洗干净，并用干燥压缩空气吹净并擦干，特别对零件上的孔道要切实达到清洁畅通。
4)减速器的润滑管路及其配置弯曲成形管路．应经酸洗、中和、清洗、干燥清洁后才可进入装配。
5)装配前必须对零件的锐边、棱角，进行倒钝，图样中未规定倒角处，均按1×45°要求倒钝。
6)零件装配前，必须将加工过程使用的焊块、焊点，铸棒及加工中凸台残留部分清除掉．并铲磨平齐。
7)装配时各种油槽的边缘应修整成光滑的圆角，铲剔成的油槽应通过油孔中心。
8)装配过程中加工的光孔或螺纹孔应符合图纸的要求，并经过检查员检查。
9)螺纹孔攻丝要求达到螺纹中心线与加工件表面的垂直度误差不得大于100mm :0.20mm螺纹齿面不得压扁、乱扣、断裂伤痕等缺陷存在。
10)装配过程中，凡自制件，如纸垫、塑料垫、橡胶垫、石棉橡胶板垫、毛毡垫及簿钢垫、薄铜垫等均应按图样制作。
11)密封件的装配(1)各种密封毡圈、毡垫、石棉绳、皮碗等密封件装配前必须浸透油。
钢纸垫用热水泡软。
紫铜垫作退火处理，加热温度600～650℃并在水中冷却。
(2)对螺纹联接处的密封，采用聚四氟乙烯生料带作填料时，其缠绕层数不得多于两层，对于平面用各种密封胶作密封，其零件结合面间隙不得大于0.2mm，涂胶层不宜太厚，应均匀且薄为好。
(3)装配后．密封处不得有渗漏现象。
12)弹簧在装配时，不得拉长或切短。
工程图常见技术要求
工程图常见技术要求(总3页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一般技术要求1. 零件去除氧化皮。
2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
热处理要求1. 经调质处理，HRC50～55。
2. 零件进行高频淬火，350～370℃回火，HRC40～45。
3. 渗碳深度。
4. 进行高温时效处理。
公差要求1.未注形状公差应符合GB1184-80的要求，有等级要求H K L，要求依次降低。
2.未注线性和角度尺寸公差应符合GB/T 1804-m（表示中等）f m c v ，要求依次降低。
2. 未注长度尺寸允许偏差±。
3. 铸件公差带对称于毛坯铸件基本尺寸配置。
如图示例，标在标题栏附近或技术要求中。
零件棱角1. 未注圆角半径R5。
2. 未注倒角均为2×45°。
3. 锐角/尖角/锐边倒钝。
装配要求1. 各密封件装配前必须浸透油。
2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
8. 装配过程中零件不允许磕、碰、划伤和锈蚀。
9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
产品图样制图规范
产品图样制图规范版本V1.0发布日期：2018.10.20 实施日期：2018.11.01目录1 范围 (3)2 术语和定义 (3)2.1 零件图 (3)2.2 装配图（部件图） (3)2.3 外形图 (3)2.4 原理图 (4)2.5 接线图 (4)3 规范性引用文件 (4)4 产品图样格式 (5)4.1 产品图样的幅面和格式 (5)4.2 标题栏 (6)4.3 明细栏 (7)4.4 代号栏 (7)4.5 附加栏 (8)5 产品图样要求 (8)5.1 总则 (8)5.2 产品图样的绘制 (8)5.3 尺寸、尺寸公差表示法 (9)5.4 形状和位置公差表示法 (9)5.5 未注公差表示法 (9)5.6 表面粗糙度、热处理、焊接符号、金属镀层和化学处理表示法 (9)5.7 图形符号的表示 (9)5.8 图线 (10)5.9 尺寸线箭头符号 (10)5.10 汉字、数字、字母及符号在图样中的标注 (10)5.11 零件图 (14)5.12 装配图（部件图） (14)5.13 外形图 (15)5.14 原理图 (15)5.15 接线图 (15)5.16 技术要求的书写 (16)1 范围本标准适用公司产品图样的设计。
2 术语和定义2.1 零件图制造与检验零件用的图样，包括必要的数据和技术要求等内容。
2.2 装配图（部件图）表达产品中零、部件间连接关系及反映其全部组成情况的图样，包括装配（加工）与检验必需的数据和技术要求等。
2.3 外形图表达产品外部轮廓、安装和连接尺寸的图样，必要时尚应注明突出部分的距离，以及操纵件、运动件的活动极限位置尺寸。
2.4 原理图表达产品工作程序、功能及其组成部分的结构、动作等原理的简图。
如：电气原理图、液压原理图等。
2.5 接线图根据电气原理图表明系统中各电气元件间安装、连接、布线的工作图样。
3 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
所有的引用文件，其最新版本适用于本规范。
