哈工大电子电工学论文——绿色照明(姜三勇)
电力电子技术在绿色照明电路中的应用及趋势
电力电子技术在绿色照明电路中的应用及趋势随着社会的进步和人们环保意识的增强，绿色照明技术已成为人们越来越关注的焦点。
在绿色照明技术中，电力电子技术扮演着非常重要的角色。
电力电子技术通过对电能的调控和转换，使得电器设备更加节能高效，符合环保要求。
本文将重点探讨电力电子技术在绿色照明电路中的应用及趋势。
1. LED驱动电路2. 节能调光控制技术在绿色照明领域，除了LED的高效驱动外，节能调光也是电力电子技术在绿色照明电路中的重要应用。
通过电力电子技术，可以实现对LED的精确调光，不仅可以满足不同场景的照明需求，还可以进一步提高能源利用率，实现节能环保的目的。
3. 电力质量改善在绿色照明领域，为了确保LED的正常工作，还需要保证供电系统的电力质量。
电力电子技术可以用于改善电力质量，包括提高功率因素、减小谐波和抑制电磁干扰等方面，保证LED照明系统的稳定性和可靠性。
以上几点都明确地展示了电力电子技术在绿色照明电路中的应用。
可以看出，电力电子技术对提高绿色照明系统的能效、稳定性和环保性能起到了至关重要的作用。
1. 高效环保对于电力电子技术在绿色照明电路中的应用，未来的趋势将更加注重高效环保。
随着LED技术的不断发展，LED的光效和功率因素要求会越来越高，因此电力电子技术需要更加关注绿色照明系统的高效驱动和功率因素的提高。
在未来，电力电子技术在绿色照明中的应用还将更加智能化。
通过电力电子技术，可以实现对照明系统的智能调控，包括根据环境光线的变化调整照明亮度、根据使用者需求进行场景调光等，从而更加满足人们的使用需求，提高照明系统的适用性和用户体验。
3. 系统集成化未来，电力电子技术在绿色照明领域中的发展还将更加趋向于系统集成化。
通过电力电子技术，可以实现LED驱动、节能调光控制、电力质量改善等功能的集成，从而降低系统成本、提高系统稳定性和可靠性。
4. 无线通信随着物联网技术的迅速发展，未来电力电子技术在绿色照明领域中还将更加结合无线通信技术。

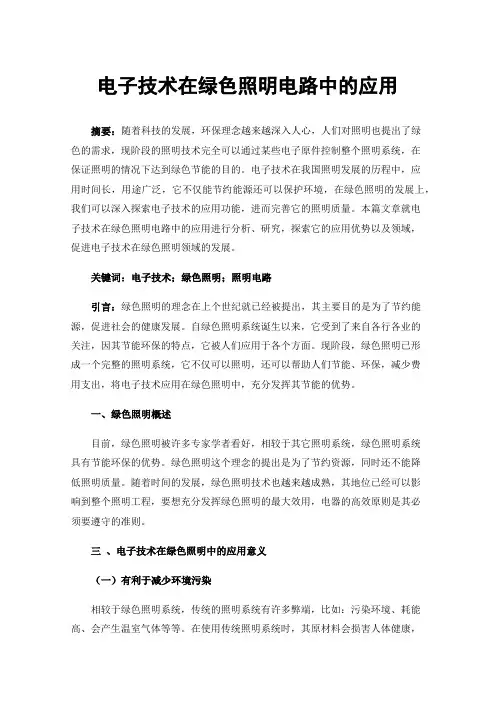

电子技术在绿色照明电路中的应用
电子技术在绿色照明电路中的应用摘要：随着科技的发展，环保理念越来越深入人心，人们对照明也提出了绿色的需求，现阶段的照明技术完全可以通过某些电子原件控制整个照明系统，在保证照明的情况下达到绿色节能的目的。
电子技术在我国照明发展的历程中，应用时间长，用途广泛，它不仅能节约能源还可以保护环境，在绿色照明的发展上，我们可以深入探索电子技术的应用功能，进而完善它的照明质量。
本篇文章就电子技术在绿色照明电路中的应用进行分析、研究，探索它的应用优势以及领域，促进电子技术在绿色照明领域的发展。
关键词：电子技术；绿色照明；照明电路引言：绿色照明的理念在上个世纪就已经被提出，其主要目的是为了节约能源，促进社会的健康发展。
自绿色照明系统诞生以来，它受到了来自各行各业的关注，因其节能环保的特点，它被人们应用于各个方面。
现阶段，绿色照明已形成一个完整的照明系统，它不仅可以照明，还可以帮助人们节能、环保，减少费用支出，将电子技术应用在绿色照明中，充分发挥其节能的优势。
一、绿色照明概述目前，绿色照明被许多专家学者看好，相较于其它照明系统，绿色照明系统具有节能环保的优势。
绿色照明这个理念的提出是为了节约资源，同时还不能降低照明质量。
随着时间的发展，绿色照明技术也越来越成熟，其地位已经可以影响到整个照明工程，要想充分发挥绿色照明的最大效用，电器的高效原则是其必须要遵守的准则。
三、电子技术在绿色照明中的应用意义（一）有利于减少环境污染相较于绿色照明系统，传统的照明系统有许多弊端，比如：污染环境、耗能高、会产生温室气体等等。
在使用传统照明系统时，其原材料会损害人体健康，并且在对这种原材料的处理上，大多数企业的做法是直接掩埋，没有进行环保处理，这种做法会对我国生态环境造成不可逆的伤害。
污染环境以及损害群众的健康是传统照明最突出的两大劣势。
电子技术在绿色照明中的使用有效的解决了这些问题，例如，LED灯具的广泛应用，它不仅取代了传统的汞灯，节能环保的同时还对人体没有伤害。

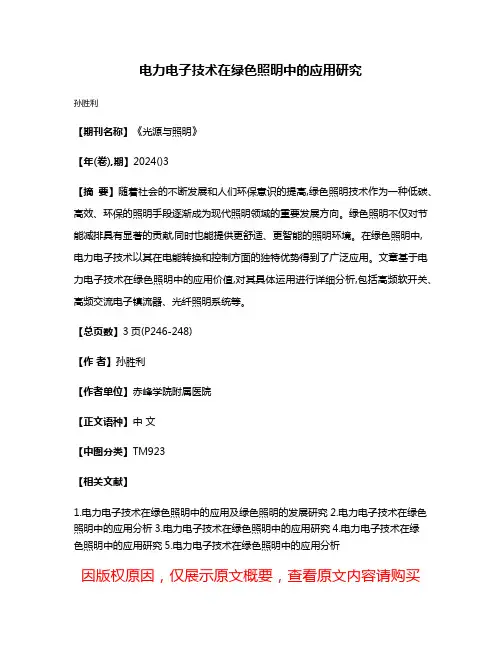

电力电子技术在绿色照明中的应用研究
电力电子技术在绿色照明中的应用研究
孙胜利
【期刊名称】《光源与照明》
【年(卷),期】2024()3
【摘要】随着社会的不断发展和人们环保意识的提高,绿色照明技术作为一种低碳、高效、环保的照明手段逐渐成为现代照明领域的重要发展方向。
绿色照明不仅对节能减排具有显著的贡献,同时也能提供更舒适、更智能的照明环境。
在绿色照明中,
电力电子技术以其在电能转换和控制方面的独特优势得到了广泛应用。
文章基于电力电子技术在绿色照明中的应用价值,对其具体运用进行详细分析,包括高频软开关、高频交流电子镇流器、光纤照明系统等。
【总页数】3页(P246-248)
【作者】孙胜利
【作者单位】赤峰学院附属医院
【正文语种】中文
【中图分类】TM923
【相关文献】
1.电力电子技术在绿色照明中的应用及绿色照明的发展研究
2.电力电子技术在绿色照明中的应用分析
3.电力电子技术在绿色照明中的应用研究
4.电力电子技术在绿
色照明中的应用研究5.电力电子技术在绿色照明中的应用分析
因版权原因，仅展示原文概要，查看原文内容请购买。
哈工大 姜三勇-综合设计-试设计一个能驱动七段共阴极LED数码管的译码电路-11
2013春《电子技术I》课外综合设计11.试设计一个能驱动七段共阴极LED数码管的译码电路一、设计要求1、要求：输入变量A、B、C来自计数器，按顺序000～111计数。
当ABC=000时，数码管全灭；以后要求依次显示H、O、P、E、F、U、L七个字母。
2、要求：输入变量A、B、C来自计数器，按顺序000～111计数。
当ABC=000时，数码管全灭；以后要求依次显示1、1、0、8、1、0、1（或1108102、103、104）七个数字（根据自己的班级号）。
二、设计方案分析与选择1、总体思路电路共分三部分：（1）时钟电路，由一片74LS161组成，为八进制计数器，可以为另外两部分电路提供相应的信号。
（2）hopeful电路，由一片74LS138和三片74LS20组成，可以依次显示H、O、P、E、F、U、L。
（3）1108104电路，由一片74LS138、一片74LS20和一片74LS00组成，可以依次显示1、1、0、8、1、0、4。
2、功能说明接通电源后计时电路依次显示从0到7。
hopeful电路依次显示空、H、O、P、E、F、U、L。
1108104电路依次显示空、1、1、0、8、1、0、4。
3、输出电路真值表（1）hopeful电路字母 A B C a b c d e f g 空0 0 0 0 0 0 0 0 0 0H 0 0 1 0 1 1 0 1 1 1O 0 1 0 1 1 1 1 1 1 0P 0 1 1 1 1 0 0 1 1 1E 1 0 0 1 0 0 1 1 1 1F 1 0 1 1 0 0 0 1 1 1U 1 1 0 0 1 1 1 1 1 0L 1 1 1 0 0 0 1 1 1 0 （2）1108104电路第1页共3页数字 A B C a b c d e f g 空0 0 0 0 0 0 0 0 0 0 1 0 0 1 0 1 1 0 0 0 0 1 0 1 0 0 1 1 0 0 0 0 0 0 1 1 1 1 1 1 1 1 0 8 1 0 0 1 1 1 1 1 1 1 1 1 0 1 0 1 1 0 0 0 0 0 1 1 0 1 1 1 1 1 1 0 4 1 1 1 0 1 1 0 0 1 1三、元器件选择74LS161 1个74LS138 2个74LS20 4个74LS00 1个7段共阴极LED数码管2个LED数码管1个四、用Multisim10.0软件的实现电路四、设计总结1、调试过程中遇到的问题在第一次接好线后发现，七段共阴极LED数码管显示不改变，而计数器正常工作。
哈工大电工综合设计-电平显示及越限报警电路
哈尔滨工业大学2012级电工学综合设计电平显示及越限报警电路姓名：年纪：12级学号：班级：指导教师：姜三勇日期：2014年5月28日一.电平显示及越限报警电路一、设计要求：设计一个对1～9V正常范围内变化的电压用绿灯闪亮显示，对低于1V的电压用黄灯闪亮显示，对高于9V的电压用红灯闪亮显示。
当黄灯或红灯亮时，都发出蜂鸣报警声。
二、设计方案：1.设计方案分析与选择该电路需要对电压进行比较，用集成运算放大器实现该功能，根据输出的高低电平实现三种情况电路的接通与断开，从而实现在不同范围内，灯泡的亮灭与蜂鸣器的鸣响。
2.设计原理将一可调直流电压源接到两个比较器上，一个接负端，一个接正端，另外一个正端接1V恒压源，一个负端接9V恒压源。
当可调电压源输出电压小于1V时，比较器1输出正电压，在比较器1输出端接一正向导通的二极管令黄灯与蜂鸣器接通；当可调电压源输出电压在1V～9V之间时，比较器1输出负电压，黄灯不亮，比较器2输出负电压，在比较器2输出端接一反向导通的二极管令绿灯亮，由于可调电压源输出电压小于1V时绿灯与黄灯都会接通，故采用74LS125芯片使黄灯亮时短路绿灯；当可调电压源输出电压大于9V时，比较器1输出负电压，黄灯不亮，比较器2输出正电压，绿灯不亮，在比较器2输出端接一正向导通的二极管令红灯与蜂鸣器接通。
为了稳定电压值，与灯泡并联稳压管。
三、元器件选择：集成运算放大器:2片 74ls125:1片灯泡：3个蜂鸣器：2台二极管：三个稳压管：三个四、电路原理图五、设计总结：1.调试过程中遇到的问题1）在设计时即使电路接通小灯泡还是不亮。
2）当电压小于1v时，黄灯与绿灯同时同时亮，不符合设计要求。
3）蜂鸣器一直不响。
2.对所遇到问题的分析、处理、解决方法1）分析电路，发现原理与接线没有错误；利用电位计检测电压，发现电压值不够，用稳压管来稳定小灯泡两端电压。
2）查阅资料，利用74ls125芯片的低电平导通，高电平断开的功能实现功能。
电子技术在绿色照明电路中的应用论文.doc
电子技术在绿色照明电路中的应用论文摘要：绿色照明是一项推动电子技术全面创新和节能的系统工程，被国际社会视为推动节能、保护环境的最有效措施。
由于电于技术的开展，绿色照明在低碳经济时代的应用前景极为广阔。
关键词：绿色照明电路电于技术绿色照明概念的提出源于20世纪90年代初，这是一项提高照明用电效率、节约电力、减少空气污染的行动方案，后逐渐成为国际上集照明节电、环境保护、改善照明质量和开展电子产业于一体的一项跨世纪工程。
随后，我国推出了“中国绿色照明工程”，推行高效照明器具，逐步替代传统的低效照明电光源。
实施绿色照明既可以节约电力，又可以降低环境污染程度和提高能源的利用效率。
要实现绿色照明有两条选择途径：改造光源和改进电路，其中关于改进光源的研究比较普遍。
高频交流电子镇流器的电路由两个根本功能单元构成：高频变流电路保证在高频状态工作，而负载谐振电路那么可以实现启动和限流等根本功能。
整流电路将工频交流变为脉动直流，通过高频逆变电路将直流量逆变为高频交流，然后高频交流通过负载谐振电路向荧光灯供电。
灯电路网络除须将逆变电路输出的高频交流功率输送给灯管，完成电——光的高效转换外，还包括诸如灯丝预热、灯电流检测反响以及整个电子镇流器系统的辅助供电源等功能。
功率变压器T初级接逆变电路，通过电容直接向灯管输送灯正常发光所需的灯电流，次级绕组那么向灯管提供预热和维持工作的灯丝电流。
电流互感器TA执行对灯电流的检测和传感，通过灯电流的变化随时将有关灯工作情况的信号送往控制电路。
控制电路可根据灯电流的大小(甚至包括灯管脱连和断路)，判断灯的发光强弱，然后向逆变电路发送相应的控制信号。
逆变电路最主要的功能是将经功率因子校正电路输出的高压直流变换为供荧光灯使用的高频交流，实现零电压开关(ZVS)，对高压直流实行斩波。
工频电源经过射频干扰(RFl)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。
哈尔滨工业大学科技成果——LED绿色照明、紫外LED污水处理技术
哈尔滨工业大学科技成果——LED绿色照明、紫外LED
污水处理技术
主要研究内容
（1）LED绿色照明技术
为提高照明用LED光效，提高LED的驱动的效率，同时提高LED 系统的功率密度，申请人提出多种LED驱动结构，并首次提出通过复合多个开关器件的方式来提高LED驱动系统的效率，相关技术已形成专利保护，并已应用到实际的产品中。
与大庆市“黑龙江省爱普照明电器有限公司”有长期合作，并联合申请了黑龙江省应用技术研究与开发计划项目，研制的LED植物照明补光灯已经应用于“黑龙江省爱普照明电器有限公司”植物箱中。
与哈尔滨市“哈尔滨固泰电子有限责任公司”有长期合作，研制的LED路灯、LED球泡灯、LED日光灯在“哈尔滨固泰电子有限责任公司”已经开始小规模量产。
（2）紫外LED污水处理技术
深入分析了紫外LED驱动电参数与微生活灭活之间的耦合关系，提出了优化的拓扑结构、参数设计方法，实现了紫外LED污水处理系统的最大微生物灭活作用。
前期开发的紫外线污水处理系统已经应用在大庆清源水处理技术有限公司的产品中，很好的实现了杀菌和污水处理的作用。
主要应用领域
LED是一种节能型光源，提出的多种LED驱动技术可应用在LED
植物补光系统中，LED室内以及室外照明产品中，污水处理系统（特别是石油开采领域），具有广泛的应用前景。
未来前景
LED是未来照明的发展趋势，LED紫外杀菌污水处理技术由于其无污染、效果好也得到了广泛的关注。
LED系统最重要的部分是其驱动装置，已经解决了LED驱动系统中的关键问题。
预计3-5年内可实现产值500-1000万。
绿色照明电路的电子技术探讨
绿色照明电路的电子技术探讨引言：随着电力电子技术的迅猛发展，各种电子元器件成本的降低，照明电路的功能将会更加完善绿色照明是一项推动电子技术全面创新和节能的系统工程，被国际社会视为推动节能、保护环境的最有效措施。
由于电于技术的发展，绿色照明在低碳经济时代的应用前景极为广阔，绿色照明事业是我们共同的事业，保护地球环境是我们每个人的义务，愿我们共同为促进我国绿色照明事业的发展做出努力。
一、电子技术绿色照明中的一些应用1.高压钠灯、卤化物灯、金卤灯具有寿命长、显色性好、光效高等优点，其中高压钠灯具有寿命更长，价格较低，光效更高等优点，由于显色性较差，通常被用于对辨色要求不是很高的场所，如仓库、炼铁车间、锻工车间等等。
高压钠灯和金属卤化物灯的还有一个很重要的优点，它们的发光体的放电管尺寸都相对比较小，所以，很方便进行输出光方面的光学控制，便于提高灯具加大输出光的投射距离和提高输出光的光能利用率。
2.紧凑型的荧光灯包括“U”型、“D”型、“H”型、环形等等，主要用于替代白炽灯，主要用于宾馆酒店、走廊、家庭住宅、门厅、餐厅等场所。
现代高质量、高能效紧凑型荧光灯的美学和实用性引起了人们的普遍重视。
用紧凑型荧光灯代替白炽灯，这样大约能够节约70%左右的照明开支费用，一般情况下，紧凑型的荧光灯每瓦产生的光通量比普通照明白炽灯2倍到3倍，额定寿命比普通白炽灯的大约长9倍。
随着荧光粉质量的快速改进和提高，一般紧凑型荧光灯的显色指数在75到85，在一般要求的照明条件下，是可以完全满足客户要求的。
紧凑型荧光灯具有颜色好、寿命长、光效高以及安装方便等优点，使紧凑型荧光灯成为取代普通白炽灯的最佳光源之一。
3.直管荧光灯具有寿命好、光色好、使用方便、光效高等优点，因此在办公室、家庭、工厂的应用广泛。
与灯相比，荧光灯电能的利用率高比普通白炽要高，消耗很低。
然而由于我国T8荧光灯开发程度还很低，中国轻工部和国家经贸委将其列入国家重大技术改造计划和中国绿色照明工程，成为我国“十一五”计划和2010年的发展目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于绿色照明电源摘要：阐述了绿色照明的经济效益和环境效益，世界主要发达国家及中国绿色照明计划及进展，论述了国内实施绿色照明计划存在的问题及主要技术措施。
关键词：绿色照明，经济效益，理论模型，技术措施一、“绿色照明“的提出及发展现状“绿色照明”概念的提出源于上世纪九十年代初的美国,1991 年美国环保局 (EPA)提出了一项提高照明用电效率、节约电力、减少空气污染的行动计划 , 被形象地命名为“绿色照明计划”。
其主要做法是以政府与私营单位签订自愿协议的方式 , 在任何有成本效益的地方用高效节能照明器具替代传统低效的照明器具 , 采用科学的照明设计和照明控方法 , 提高照明用电效率和照明质量。
作为当时一项独具特色的节能行动计划 , “绿色照明”在美国取得了前所未有的成功 , 很快得到了国际社会的广泛认可和积极响应。
从此 , “绿色照明”一词即成为照明节电的代名词。
“绿色照明”经历了二十多年的探索和实践 , 现在已在全球范围内产生了巨大的经济效益和社会效益 , 被国际社会视为推动节能、保护环境的最有效措施。
【1】1996 年EPA 与美国能源部(Department ofEnergy, 简称DOE) 联合起来推广经能源之星标志认证的产品, 认证范围也逐渐扩大到包括新建房屋、商业与公共建筑、民用空调设备、办公设备、照明系统和其他家电等。
随着能源之星发展成为一个系统的建筑节能计划, 绿色照明(Green Lighting) 和所有经认证的产品都使用新的标志———能源之星。
这一标志使消费者和商家更易于识别具有节能和环保功能的产品和服务。
《能源之星建筑指南( Energy Star BuildingManual) 》指出, 如果美国所有消费者和厂商都使用经能源之星认证的产品和建筑节能升级方案, 那么美国每年用于能源消费的支出可节约2 000 亿美元。
除了经济上的效益外, 能源之星的作用还体现在减少污染和保护大气等方面。
能源之星自实施以来, 已减少了640 万t 碳化合物的排放,并节约了316 亿kWh 的电能。
目前, 欧洲住宅照明耗电90TWh , 预计存在30 % 的节电潜能。
在德国汉堡, 启动了一项计划,“为了气候环境, 更新照明设施,在一些公共大楼,例如中学、大学、公厕、隧道、剧院、博物馆等更新照明设施, 如用钠灯更换隧道的荧光灯, 在法国的连锁超市,用T5 更换400W 的汞灯, 在意大利的连锁超市中安装电子镇流器, 根据天然采光进行调光控制, 在一些超市安装T5 , 照度由900lx 减至700lx 。
在荷兰, 安装可调光电子镇流器, 采用天然采中国绿色照明工程从1996 年启动至今,也取得了不小的成绩：专家测算,1996—2005 年,中国绿色照明工程累计节电590 亿千瓦时,削减大量电网峰荷,相当于减少二氧化碳(碳计)排放1700 万吨,减少二氧化硫排放53 万吨。
同时中国绿色照明工程还带动了社会公众节能减排意识的提高。
2008 年和2009 年共补贴推广节能灯超过2 . 1 亿只，两年实际推广数量是原计划1 . 5 亿只的140％。
我国城市居民家庭节能灯普及率已接近9 0 % ，大型公共建筑节能灯普及率超过9 0 % 。
通过高效照明产品的推广措施，广大群众不仅照明节电意识显著提高，节能减排的社会意识和参与意识也明显增强。
【2】二、绿色照明灯的经济效益分析但事实上绿色照明工程实施的进度和效果取决于节能明产品推广应用的范围和速度 ;而节能照明产品能否广泛、迅速地被用户接纳采用 , 取决于其能效水平(节电能力)和能否给用户带来相应的经济利益。
消费者购买高效节能照明产品一般会产生两个方面的影响 :一是购买成本的上升 ;二是使用成本的下降。
衡量节能照明产品对消费者的影响程度,可以通过对其寿命周期的成本分析、投资回收期分析和节能成本的分析获得。
可明确哪种节能照明产品更经济合理 , 更容易被消费者接受采用。
㈠、寿命周期成本分析寿命周期成本 (LCC)是购买产品价格(PC)与使用产品成本(OC)之和。
寿命周期成本按公式(1)计算得出 : LCC = PC +OC = PC +式中 :LCC——寿命周期成本 ;PC——购买价格,包括初始安装成本,如设备及安装人工费等;OC——使用成本,产品在整个寿命周期内考虑到折现因素后的使用成本,包括电费和寿命期内更换光源的费用 ;OCt——寿命周期第f年的使用成本。
包括电费和换光源的费用;r——折现率;N——寿命周期(以年计)。
(1)式中各参数说明如下:①、灯具的寿命一般为 5 ～ 10 年;电感镇流器的寿命为10年;电子镇流器的寿命为5 ～ 10年;光源的年寿命计算:N = L BHY(年),式中:L—光源的寿命(小时);BHY—每年的光源燃点时间(小时)。
②、折现是指节能照明产品未来(寿命周期)期间花费(节省)的货币值要低于目前同等面额的花费(节省)值。
因在同样的货币价值越低。
㈡、投资回收期成本分析投资回收期是回收采用节能照明产品增加的投资所需的时间。
投资回收期是购买价格(包括安装费)的增加值与年使用的成本(包括安装)下降值的比。
投资回收期的计算见公式(2)：PAY = (2)式中 :PAY ——投资回收期,(年);△PC ——增加的购买价格,(元);△E ——年节约用电的费用,（元);△LRC ——每年换光源减少的成本,(元)。
如果投资回收期长于产品寿命,就说明所降低的使用成本不足以抵消增加的购买成本 , 用户的经济利益将受到损害,也就是说消费者买了这种产品 ,就要花更多的钱来使用他。
因而该产品就丧失了市场的价值。
在回收期的公式中灯成本和电费是不考虑折现因素的。
㈢、节能成本分析节能成本是在产品使用寿命期间,在考虑到折现率的情况下,均以每年的成本增加值除以每年节省的电量。
节能成本的计算方法见公式(3):CCE = (3)式中 :CCE ——节能成本;△PC ——成本增加值 ,(元);△E ——年节省的电量 ,(kWh);△CRF ——每年投资资金回收率;CRF = l PWFPWF ———现值系数。
PWF=式中 :n——寿命(以年计), 节能成本的单位是每千瓦时元(元 kWh)。
节能成本值不取决于目前的电费价格或未来预期的电费价格 , 只和节能产品的价格增量与能效水平(节电能力)有关。
因而节能照明产品应不断改进完善 , 降低节能成本 , 才能在市场上得到消费者的欢迎。
当节能成本高于用户支付的电费时 , 用户经济利益受损 , 反之 , 当节能成本低于用户支付的电费周期成本,缩短投资回收期,降低节能成本,才能得到消费者的认可和欢迎,才能广泛、迅速地得到推广应用。
【3】三、绿色照明光的舒适度理论模型但是在推行绿色照明系统考虑经济效益的同时，还应该考虑到其对于使用者的舒适程度，视觉舒适度的定量关系是绿色照明的理论基础。
对于视觉舒适度这一重要概念，一种观点认为只要没有视觉不舒适就可以了，或认为将所有不舒适的因素都除去后就得到视觉舒适。
然后，从生理或心理上讲，不舒适的关键感觉是疼痛和麻木，由生理上的刺激度来决定; 而舒适感来自于自我审美、反映和豪华感等心理感受，是一个心理感觉量。
以往一般推荐的标准是以无视觉不舒适感为依据，而不象设计师那样以视觉舒适为基本出发点【4】由于影响视觉舒适度的因素很多，其主要因素有光环境(如运动场、会客厅、卧室等)、照度、色调、年龄等，因此在建立视觉舒适度的数学模型时，必须考虑视觉舒适度是心理感觉量和由多因素决定的这两个特征。
考虑到视觉舒适度是心理感觉量则其数学模型必须以韦伯—费昔勒定律为基础。
考虑到视觉舒适度是多因素决定则其数学模型必须与实验数据吻合，并且能够反映出多因素性。
用 Z 表示视觉舒适度，以百分率来衡量。
E 表示照度，以勒克斯 ( lx) 为单位。
为了体现视觉舒适度以韦伯—费昔勒定律为基础，数学模型中应该以 lnE 为基本函数。
为了体现视觉舒适度的多因素性，数学模型中视觉舒适度 Z 应该为 lnE 的幂级数展开式，即:Z = +++...++ (4)其中、…由实验数据确定，体现出视觉舒适度的多因素性。
究竟n取多少公式(1)就能比较准确地与视觉舒适度的客观规律吻合呢?下面以文献【5、6】中得到的住宅起区室照明中视觉舒适度与照度关系为例来说明式(1)中、…的确定。
文献【5、6】中得到的住宅起居室照明中四种光环境下视觉舒适度（文献【5】中称满意度)与照度关系的实验数据由表1至表4列出。
表 1 起居室一般情况光环境 ( 暖色调)的视觉舒适度与照度关系的实验数据照度表 2 起居室一般情况光环境 ( 冷色调)的视觉舒适度与照度关系的实验数据表 3 起居室会见客人光环境 ( 暖色调)的视觉舒适度与照度关系的实验数据表 4 起居室会见客人光环境 ( 冷色调) 的视觉舒适度与照度关系的实验数据由表 1 中起居室一般情况光环境 ( 暖色调) 的视觉舒适度与照度关系的实验数据确定出的 3 次幂公式和 4 次幂公式为:Z=274.433-189.763lnE+43.4848-3.29554（5）Z=-818.128+797.869lnE-290.387lnE+46.7308-2.80333（6）式 (5) 中用 4 组实验数据来确定其4个系数，式(6)式中用5组实验数据来确定其 5个系数。
由式(5)和式(6)绘出的视觉舒适度随照度的变化曲线，如图1和图2。
在图1和图2中，圆点为文献【5、6】中实验数据点，曲线为数学模式绘出的曲线。
图1 视觉舒适度随照度的变化曲线(3 次幂)图2 视觉舒适度随照度的变化曲线(4 次幂)由图1 可知，式(5) 绘出的曲线能够通过4个实验数据点。
并且从55 lx 到120 lx 之间视觉舒适度随照度的增加而增大，在120 lx 附近出现了视觉舒适度的极大值，当照度继续增加时，视觉舒适度随照度的增加而降低，这符合人的视觉舒适感的客观经验。
这表明照度在55 lx ～ 160 lx 范围内式(5)能够较好地反映视觉舒适度与照度的客观规律。
但是曲线在45 lx ～ 55 lx 范围内出现了视觉舒适度随照度的增加而降低情况，这和人的视觉舒适感的客观经验矛盾。
因此式(5) 在45 lx ～ 55 lx 范围内不能反映视觉舒适度与照度的正确关系。
而由图2 可知，式(6) 绘出的曲线不仅能够通过5 个实验数据点，并在45 lx ～ 160 lx 范围内都和人的视觉舒适感的客观经验一致。
因此4 次幂公式是较理想的描述视觉舒适度与照度关系的数学模型型，即：Z = ++++（7）这里还有一个问题需要解决，由式(4 ) 得出的视觉舒适度的极大值并不严格等于1，不同的光环境下由式(4) 得出的视觉舒适度的极大值也不严格相等，这就不便于不同的光环境下视觉舒适度的比较。
