防静电环氧自流平地坪施工方案及报价单.doc
环氧自流平地面方案及报价单
自流平环氧防静电地面施工方案地坪构造图（3mm一、工艺条件1. 各种原材料均应具有合格证;2. 各种施工机具齐备。
二、操作方法1. 核对涂料名称、批号、生产厂家和出厂日期；2. 了解需要的漆前处理方法、施工和干燥方式；3. 双组分涂料应核对其调配比例和适用时间，如需稀释剂应准备配套使用的稀释剂；4. 小试测定涂料的化学和物理性能是否合格；5. 根据涂料的性能，准备好施工中需要采取的必要的安全措施；6. 检查施工机具的操作性能，使之处于良好的待机状态。
7. 为了保证工程质量，必须对基面进行调查，混凝土标号必须达到C25以上；混凝土表面必须干燥，含水率必须V 6%;混凝土表面必须平整，2m误差不〉2mm三、安全质量检查1. 所用涂料应定点存放，稀释剂要单独存放；2. 机械施工前必须办理好各种依据，在现场具备开工条件后，方可动工；3. 质量管理人员应为施工准备作详细检查、记录。
四、工器具磨光机、砂打机、吸尘器、搅拌机、、镘刀、腻子刀、滚筒、毛刷等。
工序2地面预处理一、工艺条件1. 表面清洁、平整、无浮灰、水泥渣粒、砂粒、油污粘附，无化学介质的浸蚀物粘着、渗透、凝结和结晶；2. 地面无凹坑、孔洞、裂缝、其鼓、蜂窝麻面、疏松粉化和其他损伤；3. 地坪表面有较均匀的粗糙度；4. 地面的旧漆膜、旧衬里层应处理干净。
二、操作方法1. 清理表面的油污、脏物；1.1采用铲刀等工具将地坪表面的脏物、污物、粘附物等清理干净，尤其是墙角、设备基础边缘等部位要特别处理；1.2 采用清洗剂、抹布等将有油污的地面擦拭干净，如油污已渗入基层，建议用高温灼烧的方法清除或手工凿至露出新鲜的混凝土面2. 研磨机研磨2.1采用专用研磨机械将地坪整体研磨一遍，视平整程度，高处多研磨，低处少研磨，做到研磨后，表面基本平整无露磨；2.2采用专用吸尘器将地坪表面灰尘吸净；2.3地坪损伤处或收缩缝的处理，先将脏物清除干净，然后用环氧砂浆填平。
三、安全质量检查1. 质管人员应随时检查预处理质量；2. 质管人员应对处理后的地面进行全面检查，达到要求后方可进行下一道工序施工；3. 施工方应作好日常施工记录；4. 施工方遇有不可处理的问题应及时同甲方沟通，协商解决。
环氧防静电自流平地坪施工方案

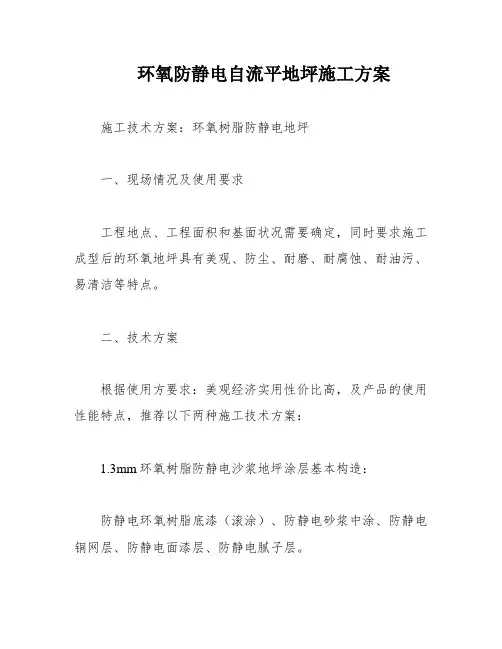

环氧防静电自流平地坪施工方案
施工技术方案：环氧树脂防静电地坪
一、现场情况及使用要求
工程地点、工程面积和基面状况需要确定，同时要求施工成型后的环氧地坪具有美观、防尘、耐磨、耐腐蚀、耐油污、易清洁等特点。
二、技术方案
根据使用方要求：美观经济实用性价比高，及产品的使用性能特点，推荐以下两种施工技术方案：
1.3mm环氧树脂防静电沙浆地坪涂层基本构造：
防静电环氧树脂底漆（滚涂）、防静电砂浆中涂、防静电铜网层、防静电面漆层、防静电腻子层。
2.环氧树脂自流平防静电地坪：
防静电环氧树脂自流平面漆层、防静电环氧树脂自流平底漆层、基面打磨、清理。
三、产品特点
该地坪具有整体无缝、表面光洁、耐磨性能好、易清洁、耐油污、耐一般化学腐蚀、色彩任选、美观亮丽、施工简单、性价比高、与基层有着极好的粘结力、抗压、抗冲击、抗拉伸性能等特点。
四、技术参数
该地坪的表干时间、实干时间、粘结强度、耐磨性、硬度、抗压强度、拉伸强度、抗弯强度等技术参数需要在实验室标准环境下制样，仅供参考。
五、主要施工步骤
主要用料包括环氧树脂地坪涂料、底涂材料、中涂材料、硬骨材料、面涂材料，原材料来源于日本三井（MITSUI）石
油公司R140环氧树脂、瑞士气巴（CIBA）化学公司固化剂、德国毕克（BYK）化学公司助剂。
施工前需要在搅拌场所预先用塑料布铺设，以确保施工现场环境的清洁及施工品质。
材料开封后倒入拌料，固化剂应预先倒入桶内，再次倒入主剂并同时使用搅拌机充分混合。
防静电环氧自流平施工方案
防静电环氧自流平施工方案1. 引言防静电环氧自流平是一种常用于工业和商业场所的地面施工材料，其主要功能是防止静电积聚和传导，保护设备和人员的安全。
本文档将介绍防静电环氧自流平的施工方案，包括准备工作、施工步骤和注意事项。
2. 准备工作在进行防静电环氧自流平施工之前，需要进行以下准备工作：2.1. 地面检查首先，需对施工地面进行检查，确保地面平整、坚实、干燥和无油污。
如有不平整的地方，需要进行修补和打磨。
如有油污，需使用清洁剂进行清洗。
2.2. 施工计划根据施工区域的大小和施工时间的要求，制定合理的施工计划。
计划包括施工时间安排、人员配备和施工材料的购买。
2.3. 材料准备准备好所需的防静电环氧自流平材料，包括基础涂料、防静电颗粒、环氧树脂、固化剂和稀释剂等。
2.4. 工具准备准备好所需的施工工具，包括刮刀、刷子、滚筒、搅拌器和扫把等。
3. 施工步骤本节将介绍防静电环氧自流平的施工步骤：3.1. 基础涂料施工首先，将基础涂料涂刷在地面上，以增强附着力并填补地面细微的不平整。
使用刷子或滚筒均可，根据实际情况选择。
3.2. 搅拌环氧树脂取一适量的环氧树脂和固化剂，按照比例混合。
使用搅拌器搅拌均匀，直到没有颜色和纹理差异。
3.3. 加入防静电颗粒将防静电颗粒逐步加入搅拌好的环氧树脂中。
根据施工要求和环氧树脂的容量选择适量的颗粒。
搅拌过程中需要均匀分散颗粒，以确保整个地面具有防静电功能。
3.4. 涂布环氧树脂将搅拌好的环氧树脂均匀地涂布在地面上。
可以使用刮刀或滚筒进行涂布，根据地面的大小和施工速度选择合适的工具。
3.5. 自流平环氧树脂涂布完成后，待其自行平整。
由于环氧树脂的流动性，它会自动填充地面的不平整，形成平滑的表面。
自流平过程需要一定的时间，根据环氧树脂的特性和环境温度决定。
3.6. 固化等待环氧树脂自流平完全固化。
固化时间根据环氧树脂的配方和环境条件来决定，通常需要24小时以上。
在此期间，应保持施工现场的清洁和安静，避免人员和物品进入施工区域。
环氧防静电自流平施工方案
环氧防静电自流平技术施工方案第一部分环氧防静电自流平地坪施工方案一．现场情况及使用要求工程地点：工程面积：使用要求：要求施工成型后的环氧防静电地坪部分区域平整度要求在≤3㎜/5M，能快速排除地面产生的静电，,各材料满足图纸技术说明要求外尚需满足国家、行业相关标准规范要求。
环氧自流平:抗静电涂料,颜色甲方自定,燃烧性能为B1级,环氧类地面:双组分彩色无溶剂、高性能环氧自流平,底油也必须是无溶剂的,面层最小树脂用量为 2.5kg/sqm,抗压强度:80N/mm2,防静电环氧自流平地面采用静电耗散型,其表面电阻率应为1X105m~1X1012m环氧地面在使用时应满足相关环保要求。
环氧施工应采用专业队伍,施工环境及地面基层含水率、平整度应满足施工要求。
二．技术方案根据使用方要求及产品的使用性能特点，我公司特推荐介绍以下施工技术方案供贵方参考。
方案：环氧防静电自流平地坪三．性能特点1、防静电持久，可快速泄露静电荷；2、表面可达镜面效果；3、无溶剂、无气味、无污染、无毒；4、具有耐酸、碱，耐化学物品等性能；5、对潮气、盐雾、油类及有机溶剂都有良好的抗性；6、耐磨、耐压、耐冲击、耐高温；四．技术建议及说明如待施工地面为底层，潮气较重，特作以下说明：因为环氧树脂材料封闭性强，透气性较差，如在未进行过防潮处理的地面直接施工后，由于潮气影响极有可能出现地板起鼓、起泡的现象，给后期使用带来隐患，影响施工质量。
为保证施工质量及今后的使用效果，故建议施工地坪前在水泥层下进行防潮层处理。
五．技术参数六．施工步骤Ⅰ．使用材料规格底漆材料：主成分：无溶剂底漆中涂材料：主成份：无溶剂中涂。
骨料：石英砂和石英粉导电铜箔：纯铜材质中涂导电腻子材料：主成份：导电炭黑材料防静电面涂材料：主成份：无溶剂防静电自流平防静电聚氨酯哑光罩面Ⅱ.材料使用及混合1．搅拌场所必须预先用塑料布铺设，以确保施工现场环境的清洁及施工品质。
2．搅拌使用的容器一般为20升的圆形桶。
防静电(自流平)地坪漆施工方案

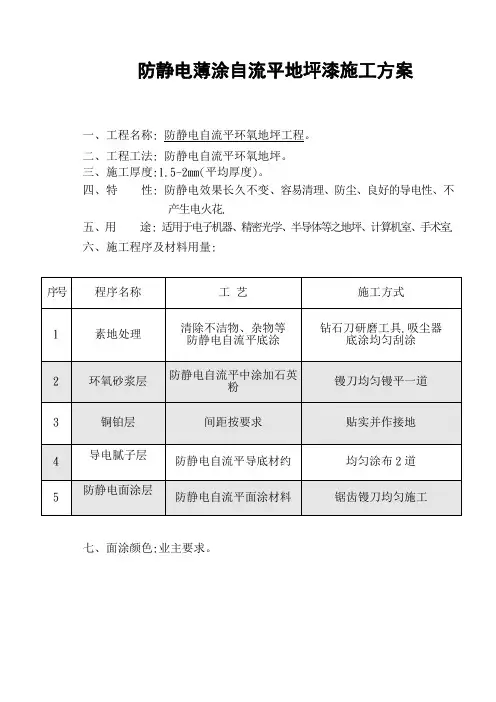

防静电薄涂自流平地坪漆施工方案一、工程名称: 防静电自流平环氧地坪工程。
二、工程工法: 防静电自流平环氧地坪。
三、施工厚度:1.5-2mm(平均厚度)。
四、特性: 防静电效果长久不变、容易清理、防尘、良好的导电性、不产生电火花.五、用途: 适用于电子机器、精密光学、半导体等之地坪、计算机室、手术室.六、施工程序及材料用量:七、面涂颜色:业主要求。
八、施工图样:底涂层九、施工方法:1.基材整理:用研磨工具将素地之杂质研磨清除,并将混凝土表面粗糙化后,用工业吸尘器将灰尘完全清洁干净.表面须平整,坚固且经充分干燥.表面之油脂、泥土等须充分清除.素地不超过(含水率8%、湿度80%、温度高35∘c低15∘c)即可施作.2.底涂施做：将环氧底涂甲乙组分材料均匀搅拌，馒刀刮涂在素地之上，完全固化后，就可中涂施工。
3.镘涂中涂层: 将环氧防静电自流平中涂材甲乙组分加石英粉均匀镘涂在底涂之上。
4.中涂研磨及整理:中涂硬化24小时后,检查中涂层表面,若发现中涂层有部分区域显露砂石粗糙面；必须以环氧树脂批土进行修补批覆工作,否则影响面涂铺设之成败;待中涂硬化后,用研磨机械将表面石磨粗糙及清除杂质,并用工业用吸尘器将场地清洁干净.5.铜铂铺设:将铜箔按要求间距，贴实地面并作接地6.导电腻子铺设:将导电底涂甲乙组分依比例均匀混合后, 用馒刀均匀铺设于环氧砂浆层之上，二道间隔24小时。
7.面涂铺设:将防静电自流平面涂甲乙组分依比例均匀混合后, 用锯齿镘刀均匀铺设于导电底涂之上,完成待48小时后,人员方可进入,七天后,重机械方可进入.十、施工期间:禁止人员出入,养护三日后允许轻作业、七日重机械才可进入。
防静电环氧地坪方案
环氧防静电自流平地坪施工方案1、工程概况：附房调漆室和储漆室层建筑高度7.3米，层数一层，建筑面积592平米，为防止在生产使用当中地坪产生火花，引起火灾。
地坪环氧防静电自流平地面。
2、施工总体安排施工计划3、施工工艺：3.1、基层处理对砼基层面做好打磨、修补、除尘并保持干燥；3.2、底涂层1.使用环氧防静电底漆：主漆和固化剂按比例混合，并搅拌均匀；2.用滚筒均匀地滚涂，无漏涂；3.门边、墙角、墙脚、机脚等使用毛刷刷涂。
4.材料用量0.15-0.20Kg/㎡3.3、接地铜箔1、按规范规定铺设铜箔并用导电腻子刮填沟缝。
导电铜箔采用井型铺设，间隔2m×2m有效排除累积之静电，并做接地处理；导电地网用铜箔：厚度应不不不小于0.05mm，宽宜为20mm。
2、确定接地端子位置：面积在100 m2以内，接地端子应不少于1个，面积每增长100 m2，应增设接地端子1—2个。
调漆间与储漆间共设6个接地端子。
3、应按地网布置图铺设导电铜箔网格。
铜箔旳纵横交叉点，应处在贴面板旳中心位置。
铜箔条旳铺设应平直，不得卷曲，也不得间断4、当铺贴到接地端子处时，应先将连接接地端子旳铜箔条引出，用锡焊或压接旳措施与接地端子牢固连结。
再继续铺贴面板。
4.4、中涂砂浆1.使用环氧防静电中涂漆：主漆和固化剂按比例混合后加40-150目石英砂搅拌均匀；2.用批刀整体满刮1-3遍；3.待固化后，打磨批刀痕等缺陷处，并清理洁净。
4.材料用量0.7kg/m/mm3.5、腻子层1.使用环氧防静电中涂漆：主漆和固化剂按比例混合后加适量填料（如石英粉、滑石粉）搅拌均匀；2.用批刀批括1-2遍，重点是弥补地面旳坑洞缺陷处；3.待固化后，打磨批刀痕等缺陷处，用吸尘器、拧干旳湿毛巾等清理洁净。
4.材料用量0.2-0.3 kg/㎡3.6、面涂层1.使用环氧防静电面漆：主漆和固化剂按比例混合，搅拌均匀；2.用准备好旳滚筒浸上面漆，均匀滚涂，规定涂层均匀，无漏涂，滚涂2遍，或喷涂1-2遍。
1MM环氧防静电地坪漆施工方案及报价
1MM环氧防静电地坪漆施工方案及报价环氧防静电地坪漆是一种高质量的表面涂层材料，可以有效地防止静
电产生和传导，保护设备和人员的安全。
下面是一个关于1MM环氧防静电
地坪漆施工方案及报价的详细介绍。
1.施工方案：
1.1准备工作：清理和修复地面
-清理地面：将地面上的灰尘、杂物和污垢清理干净。
-修复地表：如果有地面破损或不平整的地方，需要进行修复和调整。
1.2预涂层施工：涂布底漆
-底漆选择：选择适合的环氧底漆，以提供最佳的附着力和保护性能。
- 涂布底漆：使用刷子或滚筒将底漆均匀地涂布在地面上，确保涂层
的厚度可以达到1mm。
1.3主涂层施工：涂布环氧防静电地坪漆
-选择环氧防静电地坪漆：根据要求选择合适的环氧防静电地坪漆。
- 涂布环氧防静电地坪漆：使用刷子或滚筒将环氧防静电地坪漆均匀
地涂布在地面上，确保涂层的厚度可以达到1mm。
1.4上光层施工：涂布清漆
-选择清漆：选择适合的环氧清漆，以提供地面的亮度和耐磨性。
- 涂布清漆：使用刷子或滚筒将清漆均匀地涂布在地面上，确保涂层
的厚度可以达到1mm。
2.报价：
2.1施工材料费用：
- 环氧底漆：根据地面面积计算，大约为xx元/平方米。
- 环氧防静电地坪漆：根据地面面积计算，大约为yy元/平方米。
- 环氧清漆：根据地面面积计算，大约为zz元/平方米。
2.2施工人工费用：
-施工人工费用：根据施工时间和人工成本计算，大约为a元/平方米。
2.3其他费用：
-准备工作费用：根据清理和修复地面的工作量计算，大约为b元/平
方米。
总结：。
防静电环氧自流平地坪报价方案
环氧防静电自流平地坪施工方案与报价深圳市明诚地坪漆有限公司一、现场情况及要求施工地点：施工面积：现场情况：作业要求：1、基层表面必须密实，无疏松、起砂、脱层现象，强度最终达到C20以上，表面承受压力达60Mpa以上。
2、水泥砂浆找平在施工完毕后，就至少浇水养护5-7天，自然风干15天，基层表面平整度达到2米直尺检验不大于3mm。
3、首层环氧地面施工，应先进行地面防潮处理（由甲方负责）。
4、需提供净空作业环境，足够照明、夜间施工有良好的视线。
二、原材料说明环氧树脂：南亚-128或国标E-51 面涂固化剂：改性脂肪族胺类中底涂固化剂：改性芳香胺类导电铜铂：平湖多圆材料厂流平消泡剂、助剂：德国BYK 钛白粉：美国杜邦矽砂：英德产色浆：自磨环氧体系导电介质：面涂/碳纤维，底涂/导电石墨粉三．报价1、本报价含合法利润、运输及二次搬运费用。
2、本报价不含税金、施工配合费及现场用水、电及住宿费用。
3、工程完工后，工程量按实际施工面积结算。
四、技术方案针对贵公司对地面的要求，结合现场的实际情况，我们特提供环氧树脂防静电砂浆自流平地板技术方案供贵公司参考。
1、地坪特点2、地板技术参数3、地板施工步骤4、地板施工剖面图五、使用中注意事项1、有重物撞击或锐利物刮之区域安置橡胶保护。
2、搬运车要用橡胶轮胎，防止较大磨擦对地板的损伤。
3、灰尘采用吸尘器清除，油渍污垢用清洁剂擦洗。
4、地坪在使用的过程中建议穿软底鞋，避免尖锐物品刻划冲击表面。
六、质量要求1、美观、好看，电阻合格，平均厚度符合设计要求视为合格。
2、颜色均一，树脂固化完全，无脱层、分色现象，地板颜色相近于样板色（或指定色）。
3、外观相对平整（地面不平度小于原有水泥地面不平度），耐磨、粘结牢固。
七、工程回访和保修1、工程回访：工程完工后一年内，我公司组织两次回访。
2、保修：工程完工验收合格后，在无人为破坏和不可抗拒因素（如战争、地震等）前提下，本公司给予贰年保修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防静电环氧自流平地面
施
工
方
法
及
报
价
合肥昊阳建筑技术有限公司
日期：2012年4月
防静电环氧自流平地面施工方法
1. 前言
现代科学技术和生产的迅速发展对厂房、电子、微电子、通讯、计算机、精密仪器、车间地面提出越来越高的防静电要求，防静电环氧自流平地面，防静电效果优良、持久；不受时间、温度、湿度等影响；漆膜表面平滑、美观，达镜面效果；耐磨、耐压、耐冲击；耐化学腐蚀，特别是耐碱性能好；生产施工过程简单、方便，基本无VOC 排放，有利于环保。
防静电环氧自流平地面优良的性能满足了现代科技和生产发展对地面高度清洁和防静电的要求，具有显著的经济效益和社会效益，应用现状和前景十分广阔。
为了提高和保证地面工程质量及装饰效果,防静电环氧自流平地面技术的推广和使用，我公司针对防静电环氧自流平地坪施工技术，给予总结、整理、编制本工法。
2. 工法特点
2.1抗静电效果优良持久，不受时间、温度、湿度等影响；防尘、防潮、耐磨；表面光洁平整；表面电阻率达到108-109ω、地面电阻排泄符合国际gb6650-86a 标准。
2.2高度清洁。
要求车间地面耐腐蚀、洁净和耐磨，室内空气含尘量尽量低，这不仅是改善劳动条件的需求，更是产品质量的保证。
2.3消除静电累积。
地面由于经常受磨擦轻易积聚大量静电荷，从而妨碍生产操作、干扰精密仪器工作和影响产品加工精度，甚至引起火灾、爆炸等事故
2.4漆膜表面平滑、美观，达镜面效果；耐磨、耐压、耐冲击；耐化学腐蚀，特别是耐碱性能好；生产施工过程简单、方便，基本无VOC 排放，有利于环保。
3. 适用范围
适用于厂房、电子、微电子、通讯、计算机、精密仪器、纺织、印刷、车间地坪对防静电有特殊要求的工作室。
一楼地面及地下室必需做好防水处理。
4.施工工艺
4.1原理：防静电环氧自流平地面是以环氧树脂为成膜物，以自流平的施工方法成型于混凝土地坪面层的高性能的防静电功能型涂料，满足了现代科技和生产发展对地坪的要求。
5.施工工艺流程及操作要点
5.1工艺流程图：
防静电环氧自流平地面施工工艺流程图
5.2 操作要点：
5.2.1 结构层基层处理。
(1)施工时首先清除施工结构层地上杂物及余留的落地砂浆，清除混凝土地坪基层的水泥凸起物及空鼓，对开裂及有缺陷的孔洞进行修补，清除油污和潮湿部分工作。
（2）找平层基层表面处理：基层宜用打磨机打磨处理，大面积工程可选用铣，机、抛丸机打磨处理，露出坚固的表面。
再用吸尘器吸尘和用水冲洗，若有油污可用化学法清洗除污。
基层表面不得有蜂窝、孔洞、缝隙等缺陷，若有时，应进行修补，凸出部位应剔除，凹陷部位应填平。
最后做到表面彻底的清洁、平整。
表 1合格混凝土基层指标
5.2.2防静电底涂：
将防静电底漆搅拌均匀后，用刮刀满刮地坪。
5.2.3贴导电铜箔：
待底漆干燥后，测量地坪的电阻率( 要求l0 4 Ω · m 以下) ，按3 m × 3 m 的间隔贴导电铜箔，建立静电耗散泄漏层，并按每500 m 2 接一个接地装置，组成完整的静电泄漏体系。
5.2.4刮环氧防静电砂浆中层漆：
用防静电底漆和石英砂按一定的配比搅拌均匀调成环氧防静电砂浆，用刮刀满刮地坪1 ～3 遍( 具体遍数视工程厚度要求而定) ，每遍环氧砂浆刮涂厚度控制在1 mm 。
5.2.5漆刮第一遍防静电批土：
环氧防静电砂浆中层漆干燥后，采用防静电批土，用刮刀满刮一遍，然后对部分有缺陷孔洞进行点补。
5.2.6刮第二遍防静电批土：
第一遍防静电批土干燥后，采用防静电批土，用刮刀满刮一遍进行大面找平。
5.2.7镘涂防静电环氧自流平面漆：
将无溶剂防静电环氧自流平主剂和固化剂按配比混合搅拌均匀，用镘刀进行自流平施工，同时用消泡滚筒进行消泡，确保表面颜色均一、平整、无气泡。
防静电环氧自流平地面施工剖面图
6. 材料与设备
6.1材料
6.1.1 本工法所使用的材料有：防静电环氧底漆( 主剂和固化剂) 、无溶剂防静电环氧自流平面漆( 主剂和固化剂) 、导电批土、导电铜箔、石英砂、石英粉等。
6.1.2所使用的材料性能指标见表6.1.2－1、6.1.2－2。
表6.1.2－1防静电环氧树脂底漆涂层材料要求
表6.1.2－2防静电环氧树脂底漆涂层材料要求
6.2 机具设备
本工法设备所采用的机具见表6.2.1
表6.2.1工法所采用的机具设备
7. 质量控制
防静电环氧自流平地面施工质量，国家目前尚无统一验收标准。
根据我公司大量应用项目的情况，并参照国家相关验收标准，确定了本工法的质量控制标准。
7.1主控项目
（1）主体材料品种、规格和质量应符合设计要求，本规程及环保的规定。
检验方法：材料进场时查验合格证明文件和检验报告。
（2）对防静电环氧自流平工程材料复验时，复检项目须符合表7.1－1。
表7.1－1自流平材料复检项目
（3）环氧树脂面层应平整、光滑、颜色均匀、无气泡、泛花、流挂、剥离；水泥自流平面层应平整，无空鼓、裂纹。
两者面层，厚度都应符合设计要求，面层与下一层应结合牢固。
（4）采用溶剂型材料进行施工时,空气中的甲醛、TVOC总有机挥发物应符合GB50325－2001《民用建筑工程室内环境污染控制规范》的要求。
7.2 一般项目
（1）面层表面应清洁、无裂纹、脱皮、麻面等缺陷。
检查方法：观察、检查。
（2）面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。
检查方法：观察、、坡度尺检查。
7.3施工环境条件
施工条件要求的温度10~350C,空气相对湿度不大于70%,应严格遵守。
尤其是环氧类的低于100C难以较快成膜，即使成膜，也会造成膜层质量也有较大降低。
8. 安全措施
8.1 采用环氧树脂材料施工时，施工现场应有良好通风条件，
若无条件，应采用强制排风措施，使现场空气流通。
施工现场不得有明火，不得吸烟。
8.2环氧树脂施工时，操作人员应带手套和口罩，若溅入眼内应立即用水清洗。
8.3 环氧树脂材料施工工具和设备应在树脂尚未固化前，用溶剂清洗。
8.4 施工所使用机具、工具设备等必须在施工前进行严格的检查，确保机具安全使用。
3mm无溶剂防静电环氧自流平地坪用量及报价单
七、防静电环氧自流平地坪,质量及技术指标.
八、其它：
1)划黄线宽度5工分，每米6.5元。
10工分,每米8.5元
2)希望甲方提供380W三相动力电及二相220W动力电，同时现场垃
圾全部清除。
3)希甲方提供施工人员的住宿问题。
合肥昊阳建筑技术有限公司
2012年4月17日。
