模拟量采集模块接线

北京瑞杰凯自动化技术有限公司COM-4017+使用手册说明书

地址：北京市海淀区花园路13号院汉太华写字楼203-2 电话/传真：网址： 1 COM-4017+使用手册一、COM-4017+概述 COM-4017+是16位A/D 8通道的模拟量输入模块，可以采集电压、电流等模拟量输入信号。它为所有通道都提供了可编程的输入范围，为工业测量和监控应用提供很好的性价比；支持标准的ASCII协议和标准Modbus协议，模拟量输入通道和模块之间还提供了3000V的电压隔离，有效的防止模块在受到高压冲击时而损坏。 COM-4017+支持8路差分信号。各通道可独立设置其输入范围，同时在模块右侧使用了一个拨码开关来设置INIT* 和正常工作状态的切换，输入范围+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，+/-20mA，4~20mA。模块出厂时一般设置为电流输入状态，不需要外接电阻，测量电压时，只需打开盒盖，设置跳线到V即可。跳线设置： ☆ 模块已经内置了120欧姆的电阻，通过内部的跳线就可以选择是电流输入还是电压输入。图1 模块内部跳线设定

地址：北京市海淀区花园路13号院汉太华写字楼203-2 电话/传真：************/62367092 网址： 2 COM-4017+技术说明：通道数：八通道有效分辨率：16位输入类型：V，mV，mA 输入范围：+/-150mV, +/-500mV, +/-1V, +/-5V, +/-10V,+/-20mA, 4～20mA 隔离电压：3000VDC 采样速率：10采样点/秒（所有通道）最高额定电压：＋/-35V 输入阻抗：20兆欧精度：+/-0.1％或更高功率：1.2W 工作温度：-25℃~70℃ I/O连接器类型：十针连接器外形尺寸：(长)120mm X（宽）75mm X (高)35mm 二、COM-4017+硬件连线图2 COM-4017+模块简单控制接线图图3 COM-4017+模拟量输入模块接线图

S7-200模拟量接线

文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.

1文档来源为:从网络收集整理.word版本可编辑. S7-200模拟量模块系列

模拟信号是指在一定范围内连续的信号（如电压、电流），这个“一定范围”可

以理解为模拟量的有效量程。在使用S7-200模拟量时，需要注意信号量程范围，拨码开

关设置，模块规范接线，指示灯状态等信息。

本文中，我们按照S7-200模拟量模块类型进行分类介绍：

AI 模拟量输入模块 1.

 2. AO模拟量输出模块

3. AI/AO模拟量输入输出模块

4. 常见问题分析

首先，请参见“S7-200模拟量全系列总览表”，初步了解S7-200模拟量系列的基本信

息，具体内容请参见下文详细说明：

AI 模拟量输入模块

A. 普通模拟量输入模块：

如果，传感器输出的模拟量是电压或电流信号（如±10V或0~20mA），可以选用普

通的模拟量输入模块，通过拨码开关设置来选择输入信号量程。注意：按照规范接线，

尽量依据模块上的通道顺序使用（A->D），且未接信号的通道应短接。具体请参看

《S7-200可编程控制器系统手册》的附录A-模拟量模块介绍。

4AI EM231模块：

首先，模拟量输入模块可以通过设置拨码开关来选择信号量程。开关的设置应用于

整个模块，一个模块只能设置为一种测量范围，且开关设置只有在重新上电后才能

生效。也就是说，拨码设置一经确定后，这4个通道的量程也就确定了。如下表所示：

注：表中0~5V和0~20mA（4~20mA）的拨码开关设置是一样的，也就是说，当拨码

开关设置为这种时，输入通道的信号量程，可以是0~5V，也可以是0~20mA。



8AI EM231模块：

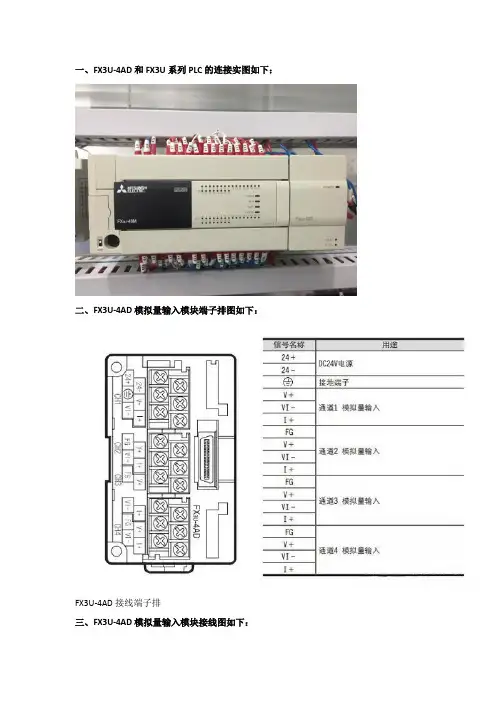

三菱FX3U-4AD模拟量输入模块基础知识

一、FX3U-4AD和FX3U系列PLC的连接实图如下：

二、FX3U-4AD模拟量输入模块端子排图如下：

FX3U-4AD接线端子排

三、FX3U-4AD模拟量输入模块接线图如下：

1. 连接的基本单元为FX3G/FX3U可编程控制器（AC电源型）时，可以使用DC24V供给电源。

2. 在内部连接「FG」端子和「」端子。没有通道1用的FG端子。使用通道1时，请直接连接到「」端子上。

3. 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

4. 电流输入时，请务必将「V+」端子和「I+」端子短接。

5. 输入电压有电压波动，或者外部接线上有噪音时，请连接0.1～0.47F25V的电容。

四、功能概要

FX3U-4AD连接在FX3G/FX3GC/FX3U/FX3UC可编程控制器上，是获取4通道的电压/电流数据的模拟量特殊功能模块。

1. FX3G/FX3GC/FX3U/FX3UC可编程控制器上最多可以连接8台。（包括其它特殊功能模块的连接台数。）

2. 可以对各通道指定电压输入、电流输入。

3. A/D转换值保存在4AD的缓冲存储区（BFM）中。

4. 通过数字滤波器的设定，可以读取稳定的A/D转换值。 5. 各通道中，最多可以存储1700次A/D转换值的历史记录。

五、模拟量数据读出

关于使用4AD读出模拟量数据时，所需的最低限度的程序，就此进行说明。用下列内容确认是否正确读出了模拟量数据。

1、确认单元号

从左侧的特殊功能单元/模块开始，依次分配单元号0～7。连接在FX3U-32MT可编程控制器上时，分配1～7的单元编号。确认分配了哪个编号。

2、决定输入模式（BFM#0）的内容

根据连接的模拟量发生器的规格，设定与之相符的各通道的输入模式（BFM#0）。用16进制数设定输入模式。在使用通道的相应位中，选择下表的输入模式，进行设定。

3、编写顺控程序

编写读出模拟量数据的程序。用于FX3G、FX3GC、FX3U、FX3UC可编程控制器

OMRON CP1W-AD041模块使用说明书

1 / 7 CP1W-AD041的使用制作时间：2016.01 硬件设备：CP1E-NA20DR-A(PLC)， CP1W-AD041（模拟量输入模块），USB电缆，S8VK-C06024（开关电源）软件：CX-Programmer 案例简介：使用CP1E-NA20DR-A带CP1W-AD041模块实现采集模拟量的功能。 1. 系统概述，硬件搭建和接线（1）将PLC接到220V交流电源上，USB电缆线和电脑连接，如图1-1所示：图 1-1

2 / 7 （2）将CP1W-AD041 连接至CP1E，如图1-2所示： AD041模块图 1-2 2. 操作步骤（1）硬件设置： a. 模拟量输入模块CP1W-AD041端子排列如图2-1所示：

3 / 7 图 2-1 b．模拟量模块的输入布线如图2-2所示：图 2-2 c. CP1W-AD041输入地址分配说明：模拟量量程在n+1、n+2中设置，模拟量输入1~4的值保存在m+1、m+2、m+3、m+4CH中。图 2-3

4 / 7 注：n是分配给CPU单元或最后一个扩展单元的最后输出字，m是分配给CPU单元或最后一个扩展单元的最后输入字。本案例中使用的地址分配如下表所示：地址/型号 CP1E-NA20DR-A CP1W-DA041 CP1W-AD041 输入地址 CIO 0 不占用输入地址 CIO 1、2、3、4 输出地址 CIO 100 CIO 101、102、103、104 CIO 105、106 （2）软件操作： a. CP1E-NA20DR-A内置模拟量输出设置如图2-4所示：图 2-4 注：本案例中是把内置模拟量输出接到模拟量模块第1路输入上。

5 / 7 b. AD041的设置通过量程代码写入：图 2-5 量程代码如图2-6所示：图 2-6 本案例使用模拟量输入1：-10V~+10V，不使用平均化，写入的量程代码如图2-5所示：

模拟量模块的使用及信号的采集与处理

一、实验目的

1、熟悉可编程序控制器的工作原理、主要参数、硬件结构、模块特性、安装配置及指令系统、程序设计、调试方法。

2、熟悉S7-300模拟量模块的工作原理，掌握硬件安装接线的方法及软件的设置及编程。

3、掌握模拟量模/数、数/模转换的原理，输入输出编程方法及STEP7开发环境的使用。

二、实验要求

1、器材需求：

装有Step-7的计算机，S7-300 PLC（包括电源模块、CPU模块、通信模块和至少一个模拟量模块），数字万用表、PLC实验台及实验用导线若干。

2、以尽可能直观的方式验证模拟量输入、输出模块的结果及精度。

三、实验原理

通过PLC模拟量模块采集0-10V模拟电压再输出的方式，验证其模拟量模块的转换速度及精度。

模拟量输出框图：

图3-1 模拟量输出框图 1

四、实验步骤

1、接线

本实验除了PLC的电源模块、CPU模块和通信模块，输入/输出模块只用到模拟量模块SM334。模拟量I/O模块SM334有两种规格，一种是有4模入/2模出的模拟量模块，其输入、输出精度为8位，另一种也是有4模入/2模出的模拟量模块，其输入、输出精度为12位。

SM334模块输入测量范围为0～10 V或0～20 mA，输出范围为0～10 V或0～20 mA。它的I/O测量范围的选择是通过恰当的接线而不是通过组态软件编程设定的。与其它模拟量模块不同，SM334没有负的测量范围，且精度比较低。

本实验的I/O模块选用SM334AI4/AO2x12bit模拟量模块，输入信号为实验台提供的0-10V连续可调直流电源，SM334 AI4/AO2x12bit模块的原理图如下：

图3-1 SM334 AI4/AO2x12bit示意图

接线方法：将模块的电位参考端和每个通道的电位参考端接地（或电源负2

极），将所选输入通道的输入端接到实验台0-10V直流电源的正极，并用数字万用表测量输入的模拟电压值和SM334 AI4/AO2x12bit模块模出口的电压值。

CPU224XP的模拟量接线

西门子S7-200的PLC,CPU224XP的模拟量接线怎样接？需要模拟量模块。EM235 是最常用的模拟量扩展模块，它实现了4 路模拟量输入和1 路模拟量输出功能。模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX 和

X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。对于某一模块，只能将

输入端同时设置为一种量程和格式，即相同的输入量程和分辩率。我这里有资料；告诉我你的邮箱，

我发给你。

224XP自带2路模拟量输入和1路模拟量输出。

224XP模拟量部分的共6个端子，分别是模拟量输出的M、I、V和模拟量输入的M、A+、B+。

输出的M与电源的M等电位，V对M输出0-10VDC，I对M输出0-20mA。但V、I只能使用其一，不能

同时使用。

输入的A+对M，B+对M都是输入0-10VDC，两路模拟量输入共用1个M端子；对应AIW0、AIW2的值

是0-32000

0－－10V电压信号和4－－20mA电流信号举一例：

如下图：

模拟电压输入（电流输入、输出与电压接线相似）

模拟电压输出

224XP没有电流输入端子。如果要输入电流0-20（或4-20）mA，要并联1个电阻，将电流输入转换成电

输入。/

CPU 224XP分两种，一是：CPU 224XP DC/DC/DC ；二是：CPU 224XP AC/DC/继电器

模拟量都是：2输入1输出。模拟量输入类型：单端输入；电压范围：±10 V ；数据字格式，满量程：

- 32,000 至 + 32,000

模拟量输入接线端子是：M, A+, B+

解释如下：第一个模拟量输入：M与A+之间仅可以输入电压，不可输入电流，可以是正电压，也可以是负

电压，两端之间电压不是20伏，可以是正10伏，也可以是负10伏。

第二个模拟量输入：M与B+之间同上。

补充一点：如果有电流信号时如何办？如果有可以输入电流信号的模块当然可以解决了。如果仅有CPU2

4-20MA采集模块使用说明

深圳市宏立方科技有限公司

4-20MA采集模块使用说明

一. 概述

8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,

抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准

协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS

以及国内外各种组态软件（亚控组态力控组态 MCGS等等）。

二.技术指标

󰂄 型号：TDAM7018 通道数： 8通道

󰂄 信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型

󰂄 电流采集范围:±20mA, 0-20 mA, 4-20Ma

󰂄 电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V

󰂄 精度：0.1级分辩率: 24位扫描周期：100ms

󰂄 采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒

󰂄 通讯接口：RS485接口.光电隔离，ESD保护.

󰂄 标准协议：MODBUS-RTU DECON协议

󰂄 工作电源：9-36VDC 功耗: 1.0W

󰂄 冷端补偿误差： <±1℃. 环境温度：温度-20～70℃

󰂄 相对湿度:≤85% RH 无凝结通讯距离：1200米，可加中继延长

󰂄 安装方式：DIN35mm标准导轨卡装或螺钉固定.

󰂄 产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM 三．功能和特点

z 8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.

z 采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒

z 通讯接口： RS485接口. 隔离电压： 3000 VDC.

z RS485通信：光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更

模拟量模块EM231

一、测量温度扩展模块

型号模块名称及描述尺寸（mm） W×H×D 重量功耗 VDC

+5VDC +24VDC

6ES7 231-7PD22-0XA0 EM231模拟输入热电偶

4输入 71.2×80×62 210g 1.8W 87mA 60mA

6ES7 231-7PB22-0XA0 EEM231模拟输入RTD

2输入 71.2×80×62 210g 1.8W 87mA 60mA

二、模拟量扩展模块输入技术规范

常规 6ES7 231-7PD22-0XA0

热电偶输入 6ES7 231-7PB22-0XA0

RTD（热电阻输入）

输入类型悬浮型热电偶模块参考接地的热电阻

输入范围 TC类型（选择一种）

S，T，R，E，N，K，J

电压范围：+/-80mV 热电阻类型（选择一种）

铂（Pt）、铜（Cu）、镍（Ni）或电阻

输入分辨率

•温度

•电压

•电阻

0.1℃/0.1℉

15位加符号位

-

0.1℃/0.1℉

-

15位加符号位

测量原理 Sigma--delta Sigma--delta

模块更新时间：所有通道 405ms 405ms（Pt10000为700ms）

数据字格式电压：-32767到+32767 电阻：0至+32767

基本误差 0.1%FS（电压） 0.1%FS（电阻）

冷端误差 ±1.5℃ -

重复性 0.05%FS 0.05%FS

隔离

•现场侧到逻辑

•现场侧到24VDC

•24VDC到逻辑

500VAC

共模输入范围

（输入通道到输入通120VAC 0

道）

共模抑制 >120dB@120VAC >120dB@120VAC

导线长度到传感器最长为100m 到传感器最长为100m

导线回路电阻 100Ω最小

20Ω，2.7Ω，（Cumax）

安装模拟量采集器

任务二安装模拟量采集器

【任务描述】

认知ADAM4017模拟量采集器；选用工具完成ADAM4017的安装；完成传感器输出信号与ADAM417的连线并进行通电测试。

【任务准备】

一、模拟量采集器

1.功能概述

如图5-14所示，为ADAM4017模拟量采集器。

图5-14 ADAM4017模拟量采集器

模拟量采集器是一款用于采集0-5V电压信号，4-20mA电流信号的智能采集模块，也称为模拟量采集模块。其主要原理是将电压和电流信号采集输入，然后通过485通信接口与上位机PC相连接，通信协议采用工业通信标准的MODBUS RTU协议。

2.功能特点

（1）模拟量采集器的电源具有防反接，过压过流保护。

（2）采用工业通信标准的485接口，接口带有防雷保护，并且485芯片采用高速光耦合隔离，保证通信的稳定性。

（3）通信协议采用标准的工业通信标准协议MODBUS协议。

（4）通信速率默认为9600BPS，也可以定制相应的波特率。

（5）支持8路模拟量采集输入，支持DIN导轨安装。

典型应用：机房监控，温度传感器控制系统，消防报警系统，自动化控制，智能楼宇，远程数据采集系统。

3.使用注意事项

使用时电源正负极不能接反，ADAM4017的+VS、GND连接到24V直流电源处。注意：有两个GND。D+、D-分别连接485转换头的+、-。

【任务实施】

步骤一：挑选ADAM4017、485转232转接头参照图5-15所示的几件物联网设备，找出本次实训要安装的ADAM017、RS-232 转RS485接口转换器，并进行外观检查。观察ADAM4017、RS-232 转RS485接口转换器外观是否有损坏。

图5-15 ADAM4017与RS485转换头

步骤二：安装走线槽

参考项目一任务2的操作步骤，根据实训工位的铁架尺寸，完成制作走线尺寸合适的走线槽。挑选合适的尺寸、螺丝、螺母、垫片，选用螺丝刀，完成物联网实训工位铁架ADAM40147与温湿度传感器的走线槽的安装。

多通道模拟量采集模块使用说明
