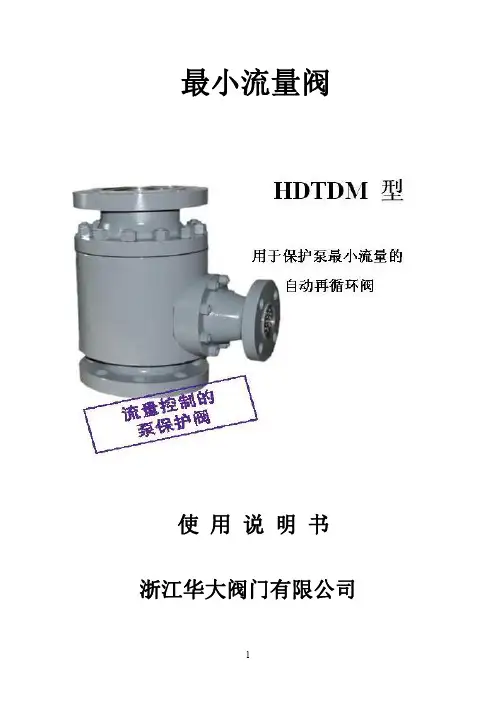

最小流量阀
使用说明书
浙江华大阀门有限公司
目录
一、用途及性能规范 (3)
二、工作原理 (3)
三、优点 (4)
四、自动再循环的杠杆原理 (4)
五、设计规范 (6)
六、阀门尺寸 (6)
七、连接方式 (7)
八、零部件材料 (8)
九、安装 (8)
十、维护、保养、和使用 (8)
一、用途及性能规范
泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是用于防止离心泵在低于负荷运行时，由于过热、严重噪声、不稳定和气蚀而引起的损坏。
只要泵的流量低于一定数值,阀的旁路回流口就会自动地打开,以此来保证液泵所必需的最小流量。
二、工作原理
泵保护阀是连接在泵的出口位置，和止回阀一样，靠介质的推力打开阀瓣，在主通道压力不变的情况下，主通道的流量不同，阀瓣的开度不同，主阀瓣将确定在某一个位置上，主路的阀瓣通过一个杠杆，将主阀瓣的动作传递给旁路，来实现旁路的开关状态。
见附图。
三、优点
泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是多种功能集于一体的阀门。
具有以下显著势：
1、自动再循环阀为自力式控制阀，杠杆的作用，会自动根
据流量调整旁路开度（系统的流量调节），完全机械结构，
依靠流量控制阀门，不需要额外的能源。
2、旁路流量可调节控制，阀门整体运行具有高经济性。
3、主通道和旁路均带有止回阀的作用。
4、三通T型结构，适宜于再循环管线。
5、旁路不需要连续的流量，减少耗能。
6、多功能集于一体，减少设计工作量。
7、在前期产品采购、安装调式、以及后期的维护方面，具
有显著的成本优势，减少安装和维护成本，总体费用比
传统的控制阀系统低。
8、降低故障发生的可能性，将高速流体造成故障的可能性
减到最小，没有气蚀问题和电气接线费用。
9、低流量工况下仍然可以保证泵的稳定工作。
10、泵的保护仅仅只需一个阀，不需其它额外的组件，因经
不受故障影响，主通道与旁路成为一个整体，凡乎免维
护。
四、自动再循环阀的杠杆原理
当主阀瓣打开时，阀瓣带动杠杆动作，杠杆力使旁路关闭。
当主通道的流量减小，打不开主阀瓣时，主阀瓣会回到密封位置，使主通道关闭，阀瓣再一次带动杠杆动作，旁路打开，水从旁路流向储水灌，储水灌在压力的作用下，水流到泵的进口，进行再循环动作，起到保护泵的作用，见附图。
图一：主阀关闭，旁路打开状态图二：主阀打开，旁路关闭状态
（图一）（图二）
安装示意图：
五、设计规范
1、设计与制造标准：ASME B16.34JB/T3595GB/T12235;
2、结构长度标准;ASME B16.10GB/T12221或按客户要求；
3、法兰端标准：ASME B16.5GB/T9112JB/T79
HG20592或按客户要求
4、试验与检验标准：API598JB/T3595JB/T9092
5、压力温度等级：ASME B16.34JB/T3595GB/T12224
六、阀门尺寸
以下为部分压力和口径的阀门尺寸，其它压力和口径的尺寸按照标准设计或按客户要求。
公称压力公称通径主要外形连接尺寸参考值PN(Mpa)DN(mm)L D D1D2D6b f f1Z-φd DNB DN503001751351058826344-2325
DN6534020016013011028348-2340
6.4DN8038021017014012130348-2340 DN100430250200168150323 4.58-2550 DN125500295240202176363 4.58-3050 DN150550340280240204383 4.58-3465 DN200650405345300260443 4.512-3480 DN250750470400352313483 4.512-41100 DN300850530460412364544 4.516-41125 DN350980595525475422604516-41125 DN4001100670585525474664516-48150 DN5001250800705640576704520-54200
10.0DN503001951451128828344-2525 DN6534022017013811032348-2540 DN8038023018014812134348-2540 DN100430265210172150383 4.58-3050 DN125500310250210176423 4.58-3450 DN150550350290250204463 4.512-3465 DN200650430360312260543 4.512-4180 DN250750500430382313603 4.512-41100 DN300850585500442364704 4.516-48125 DN350980655560498422764516-54125 DN4001100715620558474804516-54150
16.0DN503682151651328836348-2525 DN6541924519015211044348-3040 DN8038126020516812146348-3040 DN100457300240200150483 4.58-3450 DN125559355285238175603 4.58-4150 DN150610390318270204663 4.512-4165 DN200737480400345260783 4.512-4880 DN250838580485425313883 4.512-54100
主要外形连接尺寸
公称压力公称通径主要外形连接尺寸
PN(Mpa)DN(mm)L D D1d P b E F Z-φd DNB
20.0DN5036821015012895408128-2525 DN65419260200165110488128-3040 DN80381290230190160518128-3440 DN100457360292245190668128-4150 DN12555938531827020576101412-4150 DN15061044035030524082111712-4865 DN20073753544038030592111712-5480 DN250838670572508380110142316-58100
DN5036820015012295388128-2625
25.0DN65419230180152110428128-2640 DN80470255200166135468128-3040 DN100546300235198160548128-3350 DN1256733402752381956081212-3350 DN15070539032027821068101412-3665 DN20083248540034627582111712-4280 DN250991585490438330100111716-48100
注：美标泵保护阀的结构长度和法兰尺寸及标准壁厚：按ASME B16.10和ASME B16.5及API600设计.
七、阀门连接方式
主通道连接方式：进口和出口按法兰、对焊
旁路连接方式：仅按法兰连接，以便安检查
以下为连接形式图示：
（一）法兰连接（二）对焊连接
八、零部件名称
阀体：A105不锈钢
内件：不锈钢
其它用于阀体和内件的锻造材料可按客户需要提供，阀体和内件材料的选择按照压力和温度的使用条件确定。
九、安装
自动再循环阀安装在泵的出口，应尽可能地安装在被保
护的离心泵附近,泵的出口与阀的入口之间的距离,应不
超过1.5米,以防止由液体的脉动引起的低频水击。
流通
方向由下至上。
优先考虑垂直安装，也可水平安装。
十、维护、保养、和使用注意事项
1、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2、长期存放的阀门应定期检查，清除污物。
应特别注意密封
面的清洁，防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁
布擦拭干净。
5、阀门使用后应定期检查，检查密封面、O型圈。
若损坏失
效，应及时修理或更换。
