医院洁净手术室空调设计计算
医院洁净空调计算一、围附结构的形式采用:1.洁净手术室内围护结构选用夹芯复合彩钢板夹层厚50mm,传热系数K=0.57kcal/(m2.h..0C)=0.66W/(m2. 0C)内围护结构二侧内表面放热系数a n=8.7W/(m2. 0C)换热热阻R n=0.115m2. 0C/W经计算夹芯复合板换热热阻R0=0.115X2+1/0.66=1.74 m2. 0C/W传热系数K0=1/1.74=0.58W/(m2. 0C)2.与污物走廊相邻的内墙(240墙) K=1.76W/(m2. 0C)3.楼面K=3.13W/(m2. 0C)4.外墙(240墙) K=1.94W/(m2. 0C)5.吊顶K=1.83W/(m2. 0C)3.内门K=5.82W/(m2. 0C)9.各洁净室新风负荷计算⑴夏季室外参数(t w=32.8℃∮=84% h=22.2kcal/kg)夏季室内参数(t n=26℃∮=60% h=13.90kcal/kg)室内外焓差:△h=22.2-13.9=8.30 kcal/kg每1m3/h新风形成的新风冷负荷8.3x1.2x1=9.96 kcal/kg=11.58W⑵冬季室外参数(t w=1℃∮=75% h=2.1kcal/kg)冬季室内参数(t n=23℃∮=60% h=11.85kcal/kg)每1m3/h新风形成的新风热负荷9.75x1.2x1=11.7 kcal/kg=13.60W⑶冬季室外参数(t w=1℃∮=75% h=2.1kcal/kg d=3.10g/kg)冬季室内参数(t n=23℃∮=60% h=11.85kcal/kg d=10.50g/kg )室内外绝对含湿量差:△d=10.50-3.10=7.4 g/kg 每1m3/h新风形成的加湿负荷7.4x1.2x1=8.88 g/h。
标准洁净手术室净化空调智能控制系统技术方案

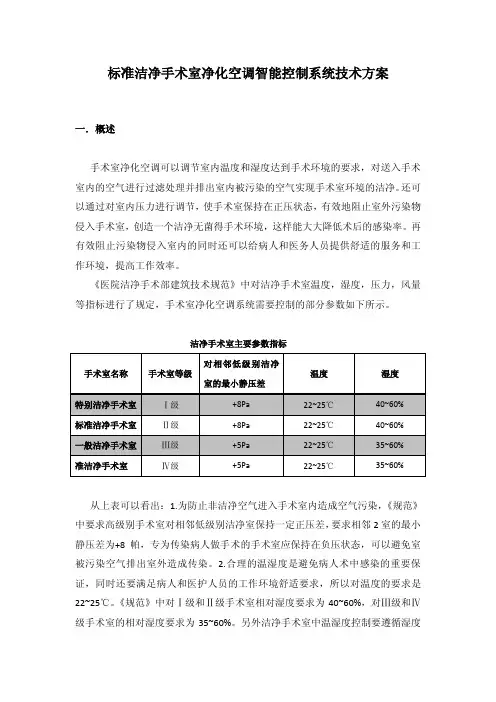

标准洁净手术室净化空调智能控制系统技术方案一．概述手术室净化空调可以调节室内温度和湿度达到手术环境的要求，对送入手术室内的空气进行过滤处理并排出室内被污染的空气实现手术室环境的洁净。
还可以通过对室内压力进行调节，使手术室保持在正压状态，有效地阻止室外污染物侵入手术室，创造一个洁净无菌得手术环境，这样能大大降低术后的感染率。
再有效阻止污染物侵入室内的同时还可以给病人和医务人员提供舒适的服务和工作环境，提高工作效率。
《医院洁净手术部建筑技术规范》中对洁净手术室温度，湿度，压力，风量等指标进行了规定，手术室净化空调系统需要控制的部分参数如下所示。
洁净手术室主要参数指标从上表可以看出：1.为防止非洁净空气进入手术室内造成空气污染，《规范》中要求高级别手术室对相邻低级别洁净室保持一定正压差，要求相邻2室的最小静压差为+8帕，专为传染病人做手术的手术室应保持在负压状态，可以避免室被污染空气排出室外造成传染。
2.合理的温湿度是避免病人术中感染的重要保证，同时还要满足病人和医护人员的工作环境舒适要求，所以对温度的要求是22~25℃。
《规范》中对Ⅰ级和Ⅱ级手术室相对湿度要求为40~60%，对Ⅲ级和Ⅳ级手术室的相对湿度要求为35~60%。
另外洁净手术室中温湿度控制要遵循湿度优先的原则，因为湿度对细菌存活时间影响很大。
洁净手术部是医院中一个重要的治疗部门，病人在手术过程中及术后都有感染的危险，有研究人员提出医院空调系统是预防和治疗疾病的重要手段之一。
研究表明，患者在适宜的空调环境中，一般比无空调环境体质恢复的更快。
手术室净化空调系统除传统意义上对室内的温湿度进行控制外，另一个重要目的就是通过通风并过滤空气控制室内空气中悬浮微生物的数量。
因此作为洁净手术部中重要的组成部分的洁净手术室在防止术中病人感染方面有着重要作用，而实现洁净手术室达到控制传染的一个重要途径就是净化空调系统。
二．净化空调系统按空气处理设备的情况划分，空调系统可分为集中式系统，半集中式系统和分散式系统，目前医院中常用的是集中式空调系统，集中式系统由冷站系统和空调风系统组成。
净化车间空调工程设计方案
净化车间空调工程设计方案目录一、选址与环境条件1.1 选址1.2 环境条件二、空调要求2.1 温湿度要求2.2 洁净度要求2.3 噪音要求2.4 能耗要求三、系统设计3.1 冷热源系统3.2 风管系统3.3 控制系统3.4 电气系统四、选择空调设备4.1 选用空调机组4.2 选用空调风管4.3 选用空调控制设备4.4 选用电气设备五、施工与安装5.1 施工方案5.2 安装方案5.3 调试与验收六、运行与维护6.1 运行管理6.2 维护保养6.3 故障排除七、工程总结与展望7.1 工程总结7.2 展望未来一、选址与环境条件1.1 选址净化车间空调工程的选址应考虑车间的功能需求、生产工艺以及排放要求。
一般来说，应选址在厂区的相对干净的区域，尽量避免污染物的侵入。
同时，考虑到车间的规模和设备的安装，选址应能够容纳所需设备和管道的布置。
1.2 环境条件在选址确定后，应对环境条件进行评估。
包括气候条件、气温、湿度、气流状况等因素。
根据环境条件对空调系统的设计和选择进行合理的规划。
二、空调要求2.1 温湿度要求净化车间通常要求空气温度和湿度保持在一定范围内，以满足生产、操作和产品的要求。
根据车间的具体要求和工艺流程，确定空调系统的温湿度要求。
2.2 洁净度要求净化车间对空气的洁净度要求非常高，要求空气中的微粒、细菌、病毒等污染物尽量降低到一个符合要求的水平。
因此，空调系统的洁净度要求尤为重要。
2.3 噪音要求由于净化车间的工作环境通常要求安静，要求空调系统的噪音尽量降低到一个符合要求的水平，以减少对工作人员和生产设备的影响。
2.4 能耗要求考虑到净化车间空调系统的长期运行，应对其能耗进行合理规划和控制，以确保系统的运行成本和环保要求。
三、系统设计3.1 冷热源系统根据车间的实际需求和环境条件，选择适合的冷热源设备，并进行合理的配置和规划。
冷热源系统的选择应考虑到系统的稳定性、能效和环保要求。
3.2 风管系统根据车间的结构和布局，设计合理的风管系统，并确定各风口的位置和风量，以确保空气流通和均匀分布。
沈阳医院手术室洁净空调系统方案
最新资料;Word版;可自由编辑案例一、沈阳某医院手术室洁净空调系统设计说明一. 工程概况本工程为某总医院病房楼手术室改造净化工程..净化面积185.2m2;万级和十万级..顶棚相对本层地面高度为3.000m;走廊顶棚相对本层地面高度2.700m;内部梁下相对本层地面高度为3.720m..二. 室外计算参数本工程室外计算参数参照辽宁省沈阳市室外计算参数..季节干球温度湿球温度相对湿度平均风速主导风向夏季31.4℃25.4℃78% 2.9m/s南冬季-22℃——64% 3.4m/s北三. 室内设计参数温度：22-25℃..湿度：45-65%..洁净度：万级和十万级..四. 冷源为3台空调室外机组..设置在离空调机组较近的顶层楼板上..热源为电热;设置在空调机组内..五. 空调系统选择空调系统选用全空气集中式处理方式；新风量的确定原则以空调净化设计规范及军队医院洁净手术部建筑技术规范的规定确定新风量；空气处理系统为吊顶式空调机组;设置位置在走廊吊顶夹层内;空调机组的功能有直接蒸发式表冷段;加湿段;风机段;中效过滤段;风机送风段..新风口为带过滤固定单百叶新风口;在外墙处开口;新风管段设电动保温新风阀..系统回风总管设防火阀;当有火灾发生的时候;防火阀处流通空气温度>70℃时;防火阀的熔断片熔断;电讯号输出;与其连锁的风机停止;空调系统不再运行..七.气流组织为高效送风口上送;带阻尼网回风口侧下回至回风夹墙经回风管回至空调机组..九.材料选择风管道采用镀锌钢板;保温采用铝箔离心玻璃棉板;厚度为30毫米；保护装饰层为铝箔..冷媒管采用紫铜管;保温采用阿姆斯壮保温管;厚度为20毫米..冷凝水管及加湿器给水管采用镀锌钢管;冷凝水管外保温为铝箔离心玻璃棉管壳;厚度为30mm..十.施工说明1.施工程序与施工配合1.1通风工程施工前;施工人员应复核通风工程的设备及其基础尺寸;土建留洞及予埋件的位置及尺寸;密切配合土建施工..1.2风管施工最好在吊顶施工前结束;如有交叉;应注意防止破坏吊顶及风管保温..1.3高效过滤器未安装不得开箱;其安装必须在洁净室内各专业安装工程均告结束;洁净室清洗擦净;并全面清扫吹洗风道系统12小时以后才能进行;工作人员按人员清洁要求进入室内..2.风管标高相对本层地面;以标注为准;单位为米..3.风管壁厚选用：风管和配件的板材连接;采用咬接..咬口缝处采取涂密封胶或其他密封措施..4.风管法兰选用：风管与角钢法兰连接采用翻边铆接;铆接应牢固；法兰螺栓及铆钉的间距应小于或等于100mm..铆钉缝及法兰翻边四角采取涂密封胶或其他密封措施..5.矩形风管弯头宽边尺寸大于等于500毫米时;应设导流片..6.配件6.1法兰垫片：采用聚乙烯胶条;厚4毫米;宽度稍小于法兰;不得突入风管内部;垫片擦洗干净;用粘结剂粘在法兰上;契型接头..6.2风管软连接：空调机进、出口相连处;设置长200～250mm的软接;高效送风支管与高效静压箱连接处接长150～250mm的软接;内面光滑..7.风管及配件安装7.1风管上的可拆卸接口;不得设置在墙体或楼板内..7.2所有水平或垂直的风管;必须设置风管支、吊或托架;其构造形式应保证牢固、可靠..风管支、吊或托架应设置与保温层外部;并在支吊架与风管间镶以垫木;同时;应避免在法兰、测量孔、调节阀等部件处设置支吊架..7.3安装防火阀时;应先对其外观质量及动作的灵活性与可靠性进行检验;确认合格后再行安装；防火阀必须单独配置支吊架..7.4送风干管上配有消声器;安装时应单独配置支吊架..8.空调机组安装：直接吊装即可..9.空气净化系统要求9.1风管及配件：净化系统安装前先用清洗液将内表面洗刷干净;干燥后两端开口处用塑料薄膜和胶带密封;并贮与干净处;在安装前应防止风管被再次污染;风阀及其他通风构件的清洁工作均按此要求进行..9.2高效过滤器风口安装：在吊顶上安装一般采用4点带花篮螺栓吊杆拉紧的方式..吊顶与风口翻边密封;高效过滤器风口连接支管上均装软连接及调节阀..9.3净化系统的风管在保温前做漏光实验;检查方法和评价标准根据洁净厂房施工及验收规范..10.空调系统安装完毕;系统投入使用之前;须进行设备单机试运转及系统联合试运转的测定及调整..11.其他未尽事宜;详见工艺设计及通风与空调工程施工及验收规范GBJ50243-97采暖与卫生工程施工及验收规范GBJ242-82洁净室施工及验收规范JGJ71-90中国人民解放军工程建设行业标准YFB001-1995及相关标准..操作说明1、空调净化系统组成1.1空调净化系统划分辽宁省总医院手术室改造空调净化空气处理系统划分为三个独立空调系统及二个独立工作区..其中K1系统为供第三手术室；K2系统为供第二手术室；K3系统为供第一手术室..所供区域的详细说明详见表一..表一序号系统送风区域1K1第三手术室2K2第二手术室3K3第一手术室4ZJ器械室、走廊该工程的排风划分为 3 个系统..详细说明详见表二..表二1.2各功能区域控制标准:2、空调净化工程制冷加热流程2.1空调净化工程制冷加热流程组成：空调室外机组及室内机;电加热器..2.2空调净化工程制冷流程说明本工程所使用的冷源为沈阳第一冷冻机有限公司;生产的空调室外机组KWJ-15..布置在八层楼顶;工程所使用的冷源有3个：L1、L2、L3;即为空调净化系统所使用的冷源;工程冷源及使用区域详见表三.. 表三2.2.2 L1、L2、L3系统制冷流程说明：L1、L2、L3空调制冷系统流程为：制冷剂R22在室外空调机组内经压缩机压缩后;进入室外空调机组的冷凝器内;通过风机的吹淋而冷却;再通过蒸发器的供液管进入室内;经过膨胀阀的减压后;进入机组的蒸发器..被加热后由回气管回到空调室外机组内..2.3空调净化工程加热流程说明本工程热源采用电加热;电源由甲方提供..电加热器设置在空调机组内..3、空调净化系统设备3.1辽宁省总医院手术室改造净化设备一览表见竣工图..3.2辽宁省总医院手术室改造空调净化设备选用说明：选型依据：空调净化有限公司发放编号2001-040-10中;空净-01-040-02图纸要求而选用..为设计人员根据计算确定的设备运行参数..各种设备配件按该工程施工图纸要求而选用本工程净化空调部分设置三台吊顶式空调机组和四台独立净化机组;均为东宇空调产品..3.3空调机组空调机组根据设计图设计其工作原理..1新回风混合段室外新风补充排风机排出的风量;满足了额定风量;回收系统中经送风段送出的空气..回收风量等于送出风量减掉总排风量..2初效段将风进行初级过滤;应定期检查更换或清洗..3蒸发式表冷段表冷段由热交换器组成..供夏季使用..交换器里流动经空调室外机组处理产生的液体制冷剂;经过与空气交换使空气温度降低..4风机段额定风量3×103m3/h的风机将额定风量向系统中送风..注意：应定期检查皮带是否破损;风机轴应定期加油..5加热段冬季供暖使用;采用电加热..6加湿段为保证空气相对温度达到45～65%而设置..湿源为水通过电极加湿器对机组内空气加湿..7中效段将既将进入洁净区的空气再次过滤..应定期检查清洗、更换..8送风段此段是经过两次过滤的空气流入各房间的出口最终通过高效过滤器吹入房间..框图如下：事项：1开启风机时;送、回风系统管道上的阀门尤其是主阀门必须呈开启状态;否则送风送不出去;机内正压增加造成机组及风管变形；回风回不来;机内负压增加造成机组及风管变形..2开启机组时详细检查机组内是否存有杂物..3空调机组没有降压启动装置;启动时应点动启动..4定期检查空调机组内的初效、中效过滤器..当系统风量不能满足要求时;应及时更换或清洗初效、中效过滤器..如更换后系统风量仍不能满足要求时;应更换高效过滤器;并核定风量..5定期清洗机组内外灰尘..空调机组的操作与维护详见空调机组操作与维护说明..3.4百级洁净层流罩层流罩设置与局部百级区域;技术要求较高;所以要求操作人员必须是经过培训合格人员上岗操作..使用方法：在手术进行前开启;进行自净过程;时间约10～20分钟..打开照明灯;再开启风机方可使用..手术结束后;10分钟后再停风机最后关闭照明灯..并切断供电电源..更详细使用说明请读百级洁净层流罩使用说明书..3.5独立净化机组具有独立的风机及高效过滤器;能进行对单个房间的净化工作..可单独开启..3.6设备开启时间1每个手术室所对应的空调机组的开启时间;是该手术室进行手术前的20～40min；2对于设有层流罩的手术室;层流罩应在手术前10～20min开启；3走廊内独立净化机组;应在任何一手术室有手术进行前30～50 min 开启；4器械室内独立净化机组;应在第二或第三手术室有手术进行前20～40 min开启..4、制冷系统设备配件及材料4.1制冷系统设备选型说明制冷系统设备为空调室外机组..空调室外机组资料详见“竣工资料”..4.2制冷系统配件选用说明制冷系统配件是指除设备外;使系统能够正常运行的过滤;减振;调节等装置;主要有干燥器、电磁阀等均随机配带..4.3制冷系统材料选用说明管道采用紫铜管..供液、回气管保冷采用阿姆斯壮管壳;厚度为20mm;冷凝水管保冷采用铝箔离心玻璃棉管壳;厚度为30mm..5、系统操作规程5.1操作前的检查工作系统操作运行前或上一次的运行过程中;对参与运行的设备进行逐一发现问题;及早解决检修并记录..5.2空调净化系统运行操作规程注：空调净化系统设备均有操作说明书;该部分运行之前;操作人员需详细阅读相关说明书后方可进行操作..5.2.1系统运行操作规程空调净化系统夏季制冷启动程序：手动连锁1吊顶式空调机组无降压启动时;先点动;无异常时;正常启动..2吊顶式空调机组中K1、K2、K3;冷量的调整为自动..注意事项：以下所述为常见问题1空调系统运行后;经常对房间的温湿度进行复检;偏差出现时;注意调节;调节方式按5.3所述..2每年首次使用冷机需提前将冷机机油加热12h 以上..注意：系统运行时;确保防火阀处在开启状态;各种风阀处于调整的状态..注意：夏季制冷停止程序与启动程序相反冬季加热启动程序.. 5.3系统工况调节系统运行时部分参数达不到设计状态时;需进行调节..通常情况系统的风量洁净度及正压已在系统调试时;调节完毕;正常情况下;不会改变;工况调节只限于温度湿度的调节..5.3.1温度的调节设计时通常负荷及运行状态接近的房间设置成一个系统..但个别房间由于室内负荷不同也会出现差别..温度的调节有两种情况;一种是整个系统温度达不到设计要求;另一种是个别房间温度达不到设计要求..当整个系统温度达不到设计要求时：夏季室内温度较高;可将控制表盘上的控制温度调低;系统会自动将送风温度降低达到设计要求..K1、K2、K3系统自动实现..夏季室内温度较低;调节方式同上;不过将表盘上的控制温度调高..K1、K2、K3系统自动实现..冬季室内温度较低..可将控制表盘上的控制温度调高;而使系统自动将送风温度增高;直到达到设计要求..K1、K2、K3系统自动实现..冬季室内温度较高;调节方式同上;不过将表盘上的控制温度调低..K1、K2、K3系统自动实现..5.3.2湿度的调节设计时;每一手术室设置成一个系统;个别房间散湿量较大时;也会出现差别..湿度的调节可能是整个系统湿度达不到设计要求..当整个系统湿度达不到设计要求时：夏季湿度过高;可将表盘上的控制湿度调低;K1、K2、K3系统自动实现..如湿度还降不下来;系统需安装除湿器..夏季湿度较低此种情况较少见可将表盘上的控制湿度调高;系统会自动提高湿度满足设计要求..K1、K2、K3系统自动实现..冬季湿度较低系统自动打开加湿器进口阀门加湿;根据室内湿度情况调节加湿器的加湿量..如加湿器打到最大尚未加湿到设计工况;需增加加湿器..冬季湿度较高此种情况较少见..系统需增加除湿器..6、系统维护规程本工程所选设备均有详细的使用操作维护保养说明书;设备的具体维护规程;详见后附的各设备的说明书..以下为对于整体空调净化系统及制冷加热系统所需注意的维护说明..6.1空调净化系统1空调净化系统需由专人负责操作..负责操作人员必须经过培训方可上岗并详细阅读操作说明及附件文件..2系统运行时;经常检查各种百叶风口;是否出现焊口松动;对开多叶调节阀是否出现紧固螺母松动;并时常紧固此装置;如出现由于螺母松动使对开多叶调节阀的手柄移位;需重新核定该处风量..经常观察防火阀;检测防火阀熔断片是否熔断通常防火阀熔断片熔断后会有报警信号输出;相应系统的风机也会停止;异外情况可通过系统压力突然变化;或阀体附近的气流受阻产生的振动的声音判断..如出现异常情况;请立即停机检修..3空调净化系统设备有运动部件时;需经常对其运转部件进行观察;如空调机组内的风机;排风机等对其皮带轮经常观察是否松动;对其轴承观察是否需加油;各种设备的维护详见设备使用说明书中维护部分..4空调净化系统压力变化主要由于运行时间积累使过滤器积尘而导致的阻力变化..因此空调净化系统的过滤器在经过一段时间的运行后;机组内的初效当阻力达到初阻力的2倍时;即阻力达到80pa时;机组内的中效当阻力达到初阻力的2倍数时;即阻力达到200Pa时;需清洗或更换初中效..当更换完初、中效过滤器后;系统风量仍满足不了风量要求时;应更换高效过滤器..注意：更换完高效过滤器后;要重新核定风量..5系统新风入口的阻尼网需经常清洗及更换;并注意是否有塑料或纸屑吸附在入口上;并及时清除..6经常检查系统的电动保温新风阀执行机构;风阀执行器系统等是否工作正常..7经常检查净化房间的回风口处的阻尼层;积尘严重时应清洗或更换..8净化房间的温度;湿度及洁净度按需要监测;不在设定范围;有较小波动时;可通过调节冷热源部分实现;如出现较大变化或较大区域内的变化;必须分析原因或与技术人员联系后;找出问题;方可进行调节;调节后需重新测定..9回风口设有阻尼;时间长久应更换阻尼层..另外室内回口尺寸不可随意改动;更不应该在回风口处放置杂物;以免影响回风量及气流分布..6.2制冷加热系统维护规程1经常检查净化机组蒸发式表冷器;加湿器进口的阀门的执行机构是否正常..2经常检查各种水管、制冷管道及配件工作是否正常;有无漏水冒汽现象;及时发现;及时修补排除..3当制冷系统重新使用时;要将系统清洗干净..4经常检查空调室外机的运转情况;发现问题及时处理..5经常检查机组内的电加热器;发现问题及时处理..7附录7.1 附图目录7.1.1空调系统送风管道示意图图一7.1.2空调系统回、排风管道示意图图二图纸编号：阶段：日期：年月日。
洁净间空调自控系统解决方案
洁净间空调自控系统解决方案一、规范1. 1洁净间空调系统相关规范随着经济的发展和生活水平的提高，目前在电子、制药、食品、生物工程、医疗等领域对洁净间的要求越来越高，洁净技术也随之发展起来。
它综合了工艺、建筑、装饰、给排水、空气净化、暖通空调等各方面的技术。
按照中华人民共和国标准GBJ73-84《洁净厂房设计规范》，其与空调系统相关的主要技术指标为：1．空气洁净度：等级每M3空气中≥0.5微米尘粒数每M3空气中≥0.5微米尘粒数100级≤35×1001000级≤35×1000 ≤25010000级≤35×10000 ≤2500100000级≤35×100000 ≤250002．温、湿度：（1）满足生产要求；（2）生产工艺无温、湿度要求时，洁净室温度为20-26℃，湿度小于70%；（3）人员净化用室和生活用室温度为16-28℃。
3．洁净室正压：洁净室必须维持一定的正压。
不同等级的洁净室以及洁净区与非洁净区之间的静压差，应不小于4.9Pa，洁净区与室外的静压差，应不于9.8 Pa.。
此外，还有对于风量，风速等的技术要求。
总之，洁净间的各项指标都非常严格，因此，对其进行精确的控制就成为必须。
1．2洁净间空调自控的意义在现代商业及工业楼宇中，空调系统设备较多，自动化管理是使其安全工作并良好运行的重要保证。
同时，空调的能源消耗一般占总能源消耗的40%以上，因此空调节能是节能的重要手段。
对洁净间而言，更是如此。
采用空调自控产品，会产生下列一系列好处：首先，由于空调系统实现自动化监控，可以使系统能够更安全的运行，并最大限度的提高舒适程度。
对洁净间来说，更成为保证生产所必须的条件。
此外，由于实现了自动化监控，可以在满足系统安全运行及保证系统的各种技术指标的同时，最大限度的实现节能控制，符合日益突出的节能和环保需要。
有关资料表明，采用空调自控系统后，可节约空调系统设备年度运行费用的10%。
净化空调工程设计方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工业、医疗、科研等领域对空气净化设备的需求日益增长。
净化空调设备作为空气净化的重要手段，其设计质量直接影响到空气净化效果和使用效果。
本方案针对净化空调工程设计，提出了一套全面、科学、合理的方案，以满足不同领域的空气净化需求。
二、设计原则1. 安全可靠：保证净化空调设备在运行过程中，确保人身安全和设备稳定运行。
2. 高效节能：提高空气净化效果，降低能耗，降低运行成本。
3. 易于维护：便于操作和维护，延长设备使用寿命。
4. 经济合理：在保证质量的前提下，降低设备成本。
5. 环保节能：采用环保材料，降低对环境的影响。
三、设计方案1. 空气净化系统（1）高效过滤器：选用高效过滤器，如HEPA过滤器，保证净化效果。
过滤器应具备以下特点：1）高效过滤：对0.3μm以上颗粒物的过滤效率应达到99.97%以上；2）低阻力：降低系统阻力，提高风量；3）抗细菌、霉菌：具有良好的抗细菌、霉菌性能；4）耐用性：延长使用寿命。
（2）风机：选用高效、低噪音、低能耗的风机，保证风量、风压和噪音要求。
（3）风机箱：选用优质风机箱，确保风机运行稳定。
（4）净化空调机组：根据净化级别和风量要求，选用合适的净化空调机组。
2. 空调系统（1）新风系统：引入新鲜空气，保证室内空气质量。
新风量应满足室内人员需求，一般按每人30m³/h计算。
（2）排风系统：排除室内污浊空气，降低室内污染物浓度。
排风量应满足室内空气交换需求，一般按新风量的1.2倍计算。
（3）冷却系统：采用高效冷却设备，如冷冻水系统、风冷系统等，保证室内温度满足使用要求。
（4）加热系统：采用高效加热设备，如电加热器、燃气加热器等，保证室内温度满足使用要求。
3. 自动控制系统（1）温湿度控制：通过温湿度传感器，自动调节空调系统运行，保证室内温湿度稳定。
（2）空气净化效果控制：通过空气净化效果传感器，实时监测净化效果，自动调节净化系统运行。
制药洁净厂房的净化空调设计
制药洁净厂房的净化空调设计1、净化空调系统的划分一层片剂生产区洁净度等级为7级和8级，主要洁净房间温、湿度为：19℃≤T≤27℃，40%RH60%；三层片剂生产区为7级，且部分房间有无菌要求，需设置5级层流罩，主要洁净房间温、湿度要求为19℃≤T≤27℃，40%≤RH≤60%。
根据药品生产质量管理规范(GMP)以及不同产品生产的要求，为避免交叉污染，对不同产品区域设计了7个净化空调系统；系统划分原则是将抗癌药生产和非抗癌药生产片剂和粉针剂分开。
例如一层AHU1.1.1系统包括片剂称重间、压片间、包装间、中转库等；AHU1.1.2系统包括护癌药称重间、抗癌药混料间、抗癌药压片间、抗癌药包装间等；三层AHU1.3.1系统包括抗癌药无菌配料间、抗癌药称重间等。
2气流组织及过滤器配置对于洁净度严于8级的洁净室，均采用顶送下侧回风的方式；8级洁净区除闸间、更衣、走廊外也采用顶送回风的方式；回风口或安装在回风夹墙上，或将回风管从吊顶做到地面。
净化空调系统除送风采用粗、中、高效过滤器外，对发尘量较大的房间其下侧回风口不安装过滤器，回风管道内就会积滞尘粒，而成为微生物的繁殖场所，系统停止运行时，微生物有可能面为蚜虫等虫类的住处和通道，为了防止因管道系统引起的非运行时的交叉污染，帮在回风口均安装了过滤器。
抗癌药生产生产用净化空调系统的回、排风系统，须经中、高效两级过滤，去除有害物质后，方可排入大气中。
3 房间压差控制这里只介绍抗癌药的生产区的压差控制，抗癌药为有毒性的药物，其生产车间既要防止室外未经净化的处理的空气对其污染，又要防止由于它的扩散而污染其他房间或其他产品，因此，制造抗房间必须保持正压，以抵制外来空气污染，同时为了不使室内有害物质逸出，应提高相邻房间的正压值。
此时，制造抗癌药的房间与邻室的压差便为相对负压。
即生产非抗癌药车间走廊气压>更衣(抗癌药)气压>走廊(抗癌药)气压>生产车间(抗癌药)气压，见图2所示。
西安某洁净室干盘管_FFU空调系统设计方案对比分析
西安某洁净室干盘管_FFU空调系统设计方案对比分析洁净室是一种对空气洁净度要求较高的特殊环境，主要用于医药、食品、电子、生物工程等行业。
而在洁净室中，干盘管_FFU空调系统是一种常用的空调系统，它通过过滤、送风、排风等工艺来有效地控制洁净室内的温度、湿度和洁净度。
本文将对西安洁净室干盘管_FFU空调系统设计方案进行对比分析。
首先，我们来看设计方案的参数设置。
在选择干盘管_FFU空调系统时，需要考虑洁净室的面积、层高、洁净度要求等因素。
不同的洁净室面积和洁净度要求会对干盘管_FFU空调系统的设计参数有所不同。
例如，对于面积较大的洁净室，需要选择功率较大的空调系统，以保证室内温度和湿度的稳定性。
对于洁净度要求较高的洁净室，需要选择过滤器效率较高的空调系统，以保证室内空气的洁净度。
其次，我们来比较不同设计方案的空调系统组成部分。
干盘管_FFU 空调系统主要由风机、过滤器、冷却器、加热器、加湿器等组成。
不同的设计方案可能在组成部分上有所差异。
例如，一些设计方案可能会使用多台风机来增加送风量，以适应洁净室的需求。
而一些设计方案可能会在系统中加入空气净化设备，以提高室内空气的质量。
再次，我们来比较不同设计方案的控制方式。
干盘管_FFU空调系统的控制方式主要有手动控制和自动控制两种。
手动控制需要人工来调节空调系统的运行状态，而自动控制则可以通过传感器和控制器来实现对空调系统的自动调节。
自动控制方式可以根据室内温度、湿度和洁净度的变化来自动调节空调系统的运行状态，提高系统的稳定性和能效。
最后，我们来比较不同设计方案的经济性。
干盘管_FFU空调系统的经济性主要包括投资成本和运行成本两个方面。
投资成本包括空调设备的购置和安装费用，而运行成本则包括电力消耗和维护费用等。
不同的设计方案可能在投资成本和运行成本上有所差异。
例如，一些设计方案可能会选择价格较低的设备，以降低投资成本。
而一些设计方案可能会选择能效较高的设备，以降低运行成本。
