舱口盖施工工艺

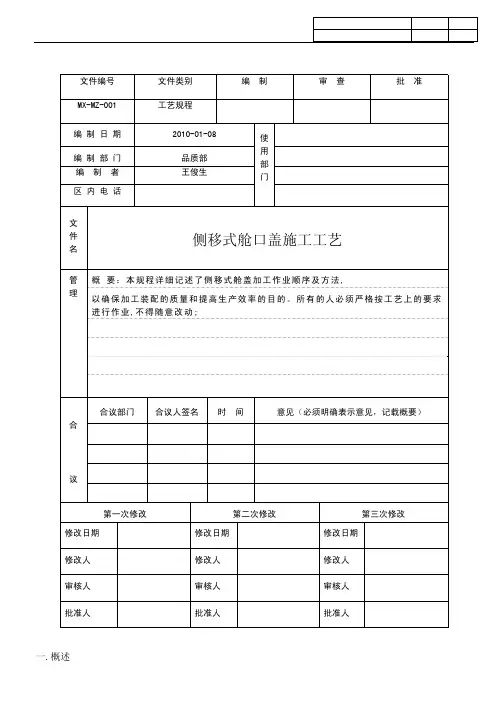

侧移式舱口盖施工工艺
公司内部精度 及品质总检查
修正 船东及船检检查
补涂
船东及油漆服务商检查
涂装
船东及油漆服务商检查
预涂
表面清洁
喷砂后检查
气孔等修正喷砂源自安装橡皮船东及船检 完工检查
发运
三.施工工艺
1.生产设计
¾ 工作图设计 对接收图面进行技术分析，结合船舶设计规范，结合本身技术要求及公司内部相应的设计、 制作规范，作成详细的施工图面，对部件进行编号区分，根据先前制定的余量设置标准，对 每一结构进行余量设置标注，详细标明各焊接位置焊脚长及焊接方法。
证实际尺寸与图面要求尺寸一致。 3） 面板与腹板装配焊接，装配好后必须确认直角度，保证面板与腹板垂直，装配好后直接
装配加强板，除非必须在中组装配部材，其余部材尽可能在小组装配焊接。 4）1 侧加强板装配完成后开始焊接，加强板与面板接触地方全部焊接，加强板与腹板接触地 方，朝顶板一侧预留 1/3 左右位置不焊接，调整用。 5)端梁 1 侧加强板装配及焊接完成后，翻身装配及焊接另外 1 侧。全部焊接完成后，火工调 平。尽可能采用半自动焊接的方式,减少变形量; 6）要注意基准尺寸,一般情况下:端板则以 CVP 线为基准,侧板则以 MVP 为基准;小组基准与中 组顶板划线基准一致。钢带制作好后两钢带需比较基准线及个对应部材位置正确。 7）小组完成后必须检查总长,长的必须在小组时就进行切割,但当短了时,如果一边小组 3mm
PANEL 舱盖
时必须直接送过去
板为基准) 2. 折边材单独放在一个 PCS 箱中
¾ 用 PCS 箱进行装运
3. 中装配用的合拢节点的小部材单独放在 ¾ 同上
一起
¾ 同上
4. 封板用的部材放在一起如 T70-70N1(P)
舱口盖建造工艺
舱口盖建造工艺1、概述本船舱盖为钢质风雨密、液压启闭式舱口盖。
全船共设三个货舱。
每个货舱由四块舱盖板组成，以两块一组收藏方式向艏、艉两端折叠收藏。
四个货舱的舱盖尺寸相同。
各舱舱盖均由液压油缸驱动，通过中间铰链、行走滚轮、导板等要紧部件来完成舱口盖的开启和关闭工作。
舱口盖与货舱围栏之间设有支承块、横向限位装置、横向限位器、纵向定位装置、快速压紧器、橡胶密封装置、橡皮压紧条。
同时配有舱盖折叠收藏的收藏钩装置及撬棍。
舱口盖施工及检验程序：放样→下料→拼板自动焊→纵、横梁预制→盖板顶板上胎架定位→构架划线→装配结构→焊接→脱胎→翻身补焊及整体火工矫正→上拼装胎架进行组合拼装→附件定位→焊接→翻身补焊→折叠试验→除锈油漆→压入密封橡皮→吊运上船。
舱盖实船定位→定位安装导轨、压紧器、支撑块等舱盖附件→液压系统、管路、油缸安装→液压开舱→定位安装收藏购、限位器、橡皮压紧条等舱盖附件→附件烧焊→液压系统调试→舱盖启闭试验→舱盖水密试验→交货。
2、舱盖板制造2.1通则2.1.1本船舱盖板制造质量标准应符合CB/T 4000-2005(中国造船质量标准)的要求，除此还应符合图纸的要求。
2.1.2舱盖所用的钢板及型钢材料均应满足船用钢材要求，并具有合格证书。
施工过程中，对专门钢材应进行及时标注与跟踪治理。
2.1.3本舱盖所有零件，均应放样确定其正确尺寸，经检查合格后方可投入加工制造。
结构和线型零件必须经专职检验。
2.1.4 本舱盖的组合部件实行无余量组合装配，装配前后均须专职检验。
2.1.5 本舱盖实行以舱为单位进行整体反造，而后分离成单块盖板。
2.1.6 为操纵焊接变形，确保纵横间距和舱盖的几何尺寸，放样时，横梁之间每档加放1.0mm、纵桁之间每档加放2.0mm的焊接收缩量。
下料及构件划线装配时作相应处理。
另外还必须实施CO2气体爱护焊及横梁反变形（加放20mm）等措施进行综合操纵。
舱盖顶板四周留有修割余量15mm，在总装胎架上一次性划线并割除，以减少偏差。
舱口盖工艺流程
舱口盖工艺流程舱口盖可是船舶上超级重要的部分呢，那它的工艺流程可有点小复杂，但也很有趣哦。
一、舱口盖的前期准备。
要说这舱口盖，在开始制作之前呀，得先有个好的设计图。
这设计图就像是厨师做菜的菜谱一样重要。
设计师们得根据船舶的类型、用途还有各种需求，精心地设计出舱口盖的大小、形状、结构这些重要的东西。
而且呢，还要考虑到它的强度，毕竟舱口盖要经受住好多考验呢，像海浪的冲击、货物的压力之类的。
材料的选择也不能马虎呀。
就像咱们挑衣服，要选适合自己的。
对于舱口盖来说，一般会选择强度高、耐腐蚀的钢材。
这些钢材得是质量杠杠的，要经过严格的检验，就像选美比赛一样，只有合格的钢材才能被选中用来制作舱口盖。
二、舱口盖的切割与成型。
材料准备好了，就开始切割啦。
切割的时候就像是在玩拼图，不过这个拼图可是超级大而且很有技术含量的。
工人师傅们要根据设计图的尺寸，非常精准地把钢材切割成一块块的。
这可不能有太大的误差哦，不然就像拼图少了一块或者多了一块，舱口盖就没法好好组装啦。
切割好之后就是成型的过程啦。
这个过程就像是把一块平平的面团捏成各种形状一样。
要通过各种设备，像折弯机之类的，把切割好的钢材弯曲成舱口盖需要的形状。
这个过程可考验师傅们的技术了，要掌握好力度和角度，这样舱口盖的形状才能既符合设计要求又美观大方。
三、舱口盖的焊接组装。
接下来就是把各个成型的部件焊接组装在一起啦。
焊接就像是给舱口盖做缝合手术一样。
焊接师傅们得是个“外科高手”，他们要确保每一条焊缝都牢固、均匀。
焊接的质量直接关系到舱口盖的整体强度呢。
而且在焊接的时候，还得注意防止变形，这就像是在给一个调皮的孩子穿衣服，要小心翼翼的，不然孩子就乱动，舱口盖就变形啦。
在组装的过程中，各个部件之间的配合也要很默契。
就像一个团队一样，每个部件都有自己的位置和作用，只有它们都准确无误地组合在一起，舱口盖才能发挥出它应有的功能。
四、舱口盖的表面处理。
焊接组装好之后，舱口盖的表面可不能毛毛糙糙的。
侧移式舱口盖安装工艺规范
侧移式（齿轮滚翻式）舱口盖安装工艺规范1范围本规范规定了船舶侧移式（齿轮滚翻式）舱口盖安装前准备、人员、工艺要求、工艺过程及检验。
本规范适用于各类船舶侧移式（齿轮滚翻式）舱口盖的安装。
2规范性引用文件Q/SWS60-001.2-2003船舶建造质量标准建造精度3安装前准备3.1了解并掌握舱口盖安装的所有设计图样及安装使用说明书等技术文件，必须按技术文件要求进行安装。
3.2库领机电产品必须严格检查；设备附件应完整，产品名称、规格、型号、数量必须与设计图样要求一致。
3.3检查舱口盖板外观是否有碰、擦伤、油漆剥落、结构件是否缺损及杂物污染等现象。
3.4确认舱口围按要求安装结束并获检验通过。
4人员4.1安装人员及检验人员应具备专业知识并经过专业培训。
经考核取得相应专业资格，具有相应专业知识方可上岗。
4.2安装人员和检验人员应熟悉本标准要求，并严格遵守工艺纪律和现场安全操作规程。
5工艺要求5.1安装基准：在舱口盖的制造和安装过程中，基准的选择很重要，舱口盖安装的基准面见图1。
5.2橡皮压缩量：按图纸设计要求（一般为15±5mm）。
5.3压紧条与橡皮条中心的偏移量：按图纸设计要求（一般为±5mm）。
5.4压紧条的水平度：按图纸设计要（一般为±3mm）。
5.5支承块之间的间隙：按图纸设计要求（一般为0~3mm）5.6压紧器与楔块之间的配合间隙：按设计图纸要求（一般间隙为0）。
5.7楔形导向块间的配合间隙为0。
CVP每块盖板四个支点在同一平面上水平基准面MVPMVP MVP CVPHZP主垂直基准面交叉垂直基准面MVP 支点设在侧端板交叉处橡胶槽内底处图1舱口盖安装的基准面5.8安装滚升机构的连杆机构时检验从齿轮轴销到连杆机构眼板距离。
其长度公差为0~-3mm 。
顶升销与齿轮的间隙为0。
5.9其他相关公差要求按Q/SWS 60-001.2-2003《船舶建造质量标准建造精度》。
6工艺过程6.1安装程序安装工作包括下列主要步骤。
侧移式舱口盖制造及安装原则工艺
TTS HuaHai HKH 03102Page: 1/29 STANDARD Edition: 1/1999侧移式舱口盖制造及安装原则工艺(供滚升式舱盖用)船厂：外高桥造船有限公司船厂NO：H1005/1006船级社：ABS制造厂：船厂图号：D4-264-008TTS Hua Hai编号：162本公司所有记录均须按保密文件严格对待。
它们属于公司财产，一旦本公司要求即请退回本公司。
注：本生产工艺仅仅是个建议，说明材料流程和生产布置应如何安排；实际的制造应始终取决于当地的条件（设备、运输和仓储等）。
TTS Hua Hai Ships Equipment3255 Zhou Jia Zui Road Telephone: 0086 21 6539 8257 Shanghai, P.R.China, 200093 Telefax: 0086 21 6539 7400目录1、材料流程 (4)2、总则 (5)3、钢板的切割和连接： (6)4、焊接一般说明 (9)5、零部件制造 (10)6、装配和定位焊（工况1） (15)7、焊接（工况2） (17)8、焊接完成后盖板的矫正（工况3） (23)9、喷丸除锈和涂底漆 (25)10、总装和调整 (27)11、油漆和保护 (31)12、储运 (32)13、舱盖上船安装 (33)1、材料流程库存型钢 切割成形后的钢板存放零部件制造零部件存放工况1 ： 胎架，装配和内部结构套料。
工况2 ： 焊接平台，内部和外部焊接。
切割成形后的钢板存放 中间仓库中间仓库工况3 ：矫正喷丸除锈和涂底漆。
工况4 : 总装平台，配套和调整，附件安装，橡皮密封嵌入。
油漆和防腐。
待运和待装的盖板的储放。
库存轴件 库存零件 库存钢板 中间仓库中间仓库中间仓库钢板的切割与连接2、总则a. 为了保证舱盖板的制造精度。
盖板制造时应以一个舱为一组在同一胎架上一起下料、拼装及焊接。
b. 施工图上所示的尺寸是焊接和矫正后的名义尺寸，为了补偿焊接收缩，应放大钢板尺寸。
舱口盖制作工艺介绍
舱口盖制作工艺介绍1. 概述舱口盖是一种用于密封船舶、飞机、火车或工业设备舱口的覆盖物，通常由金属或复合材料制成。
舱口盖的主要功能是保护舱口免受外部环境的侵犯，并确保舱内压力保持稳定。
在本文中，我们将介绍舱口盖的制作工艺，包括材料选择、制作流程以及主要的检验标准。
2. 材料选择舱口盖的制作材料可以根据具体的应用需求进行选择。
常见的舱口盖材料包括金属和复合材料。
金属舱口盖通常由铝合金、不锈钢或钛合金制成。
这些材料具有较高的强度和耐腐蚀性能。
复合材料舱口盖的制作材料主要是碳纤维或玻璃纤维增强的环氧树脂。
复合材料具有优异的强度和轻量化的特点，适用于需要减轻重量的舱口盖应用。
3. 制作流程舱口盖的制作流程包括以下几个关键步骤：3.1 设计和制定工艺方案在制作舱口盖之前，需要进行详细的设计和工艺方案制定。
设计人员需要根据舱口的尺寸、形状和功能要求进行设计，并制定相应的制作工艺方案。
3.2 材料准备根据设计要求，选择合适的材料，并进行切割和加工。
金属材料可以通过切割机和折弯机进行加工，而复合材料则需要进行纤维预浸、层压和固化等工艺步骤。
3.3 制作舱口盖外壳根据设计图纸，使用相应的工具和设备进行舱口盖外壳的制作。
金属材料可以进行切割、焊接和折弯等工艺，而复合材料则需采用热压或自动层压机进行制作。
3.4 安装密封件和连接件在舱口盖外壳制作完成后，需要根据设计要求将密封件和连接件安装到舱口盖上。
密封件的选择应根据舱口盖的使用环境和要求进行，常见的密封方式包括橡胶密封条、实心橡胶垫片和涂层密封等。
3.5 表面处理和涂装舱口盖的表面处理和涂装可以提高其耐腐蚀性和外观质量。
金属材料可以进行除锈、喷砂和喷涂等处理，而复合材料则通常采用涂覆树脂或进行光面抛光。
3.6 检验和质量控制制作完成的舱口盖需要进行严格的检验和质量控制。
常用的检验方法包括外观检查、尺寸测量和压力测试等。
根据相关标准和规范，确保舱口盖的性能和质量符合要求。
舱口盖施工工艺中的焊接变形控制
舱口盖施工工艺中的焊接变形控制一舱口盖工艺流程如下：材料进场,检验——下料——小装配——顶板拼焊，划线，装焊扶强材、小装配件——焊接——盖底板、火工校正、翻身（指小盖子）——出车间——上平台，封底板、焊接，火工校正——翻身上总装，止动块、滚轮、中间铰链、端铰链等安装校正。
1、下料①对于所有进场材料须检验合格后方可使用。
板材吊运使用专用吊具，以避免板材因吊运而产生的变形。
②根据套料图所标注的钢板尺寸（厚度、宽度、长度）、材质选择相应的钢板吊入切割胎架。
③切割前检查胎架上的钢板是否平整，直线度是否超差。
如变形较大，须校平后再切割，直线度旁弯超过20mm/板长必须换板。
④切割前必须及时将钢板上的炉批号记录在套料图的相应位置。
⑤下料时严格按照套料图下料。
顶板、底板、侧板、端板、T梁等均放有收缩余量及二次切割余量。
⑥保证零件下料精度，特别是端侧板及箱型结构中纵横梁高度，保证高度一致性。
⑦对所有切割好的零件进行打磨处理，去除所有氧化渣。
⑧下料时，坡口由专人加工。
开坡口前应在零件上标明坡口形式及开坡口边、坡口面，以免开错坡口；毛刺、氧化皮应打磨干净；零件坡口对称加工时应注意方向。
2、小装配小装配制作时不仅要看小装配图，而且要看结构图纸，以防做错；小装配制作时，一些长梁放有收缩余量，注意装配定位基准。
为提高施工效率，减少制作变形，减少后续装焊工作梁，能制作小装配的部件尽量做成小装配。
1．T梁：纵、横梁预做小装配2．端、侧板装配：①腹板及面板拼接时应正确的使用引弧板，焊后割除引弧板，打磨平整。
②装配划线时端板以CL线（盖子的中心线）为定位基准，侧板以止动块中线为定位基准（详见小装配图）。
③面板与腹板装配保证高度尺寸，止动块处厚板与面板对接处削斜处理并开坡口。
④装配橡皮槽时从一端向另一端定位，使橡皮槽角钢与面板、侧板紧贴，保证橡皮槽的开口精度、直线度及其与腹板的垂直度。
由于端侧板上还有垫板，因此还要保证垫板的水平（如图）⑤端侧板面板对接处橡皮槽端部100MM不烧焊，留组装焊接。
舱口盖安装通用工艺
舱口盖制造安装通用工艺一、适用范围1．本工艺适用于集装箱船的舱口盖制造安装工艺2．本工艺根椐舱口盖的设计要求编制，共分为三大部分；2.1 舱口盖制造工艺；2.2 折叠式舱口盖安装工艺；2.3 吊离式舱口盖安装工艺；在建造中除遵循本原则工艺外，还应满足施工图纸的具体要求。
二、工艺内容钢质货舱口盖是重要的船体舾装装置，它用来遮蔽舱口，保护舱内货物不受风浪、雨水的侵袭。
在船舶装卸货物时，能便于开启和关闭。
货舱口盖应具有足够的强度，以保证在规定的风浪或其他设定的负荷下不致变形，影响使用。
（一）舱口盖制造工艺1、舱口盖的主要技术要求1.1 舱口盖按照船级社认可的设计图纸制造。
1.2 舱口盖的建造及检验应满足船级社规范要求。
1.3 舱口盖的建造质量标准应满足船级社认可的《舱口盖制造公差及检测表要求》。
1.4 舱口盖本体材料及焊接材料应满足船级社规范要求。
2、钢质水密舱口盖制造2.1 原材料检验核查货舱口盖所用的原材料质量证书，并在原材料号料前抽查原材料的表面质量。
无论是号料前抽查或加工过程中发现材质数据不合格或表面质量不合格，检验员应及时制止该批材料设入生产或继续加工和组装。
2.2 钢材表面预处理2.2.1 舱口盖的钢材。
型材均应进行表面预处理。
2.2.2 钢材表面预处理等级符合Sa2.5级。
2.2.3 经表面预处理钢材.型材的牌号，规格，材料等应及时标注跟踪。
2.3 放样下料2.3.1 舱口盖放样采用计算机数学放样和少量的手工放样相结合。
2.3.2 舱口盖顶板，侧板，端板，纵.横梁腹板.面板，侧.端板面板，肘板采用数控切割下料，并且下料人员要仔细检查下料的尺寸，平整度是否符合图纸和技术精度要求，严格控制切割质量，不合格零件不准转入下道工序，所有零件的缺陷应修补，打磨，自由边打磨光顺，合格后方可转入下道工序。
2.3.3 为控制因焊接引起的收缩变形，确保纵横间距和舱口盖的几何尺寸。
放样时，横梁之间每档加放0.5~1.0mm,纵桁之间每档加放0.5~1.0mm焊接收缩量，下料及构件划线装配时相应作此处理。
