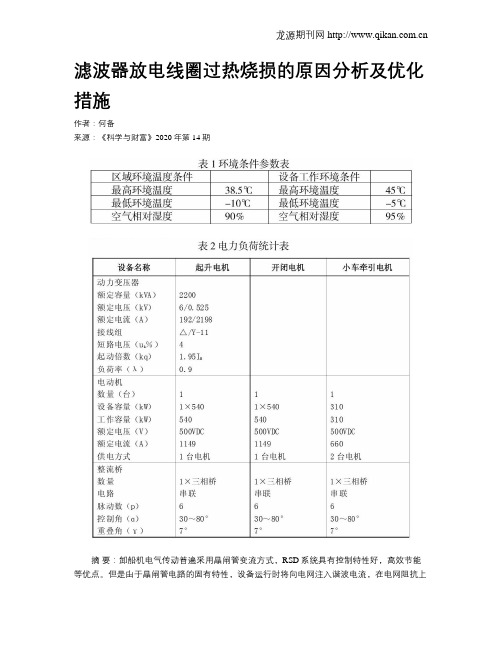

滤波器放电线圈过热烧损的原因分析及优化措施
滤波器放电线圈过热烧损的原因分析及优化措施作者：何备来源：《科学与财富》2020年第14期摘要：卸船机电气传动普遍采用晶闸管变流方式，RSD系统具有控制特性好，高效节能等优点。
但是由于晶闸管电路的固有特性，设备运行时将向电网注入谐波电流，在电网阻抗上产生谐波电压，导致电网电压畸变，影响供电质量及运行安全，所以滤波器在此类设备起到的作用尤为明显。
此文针对卸船机滤波器在实际应用中所遇到问题，进行举例说明并分析其故障原因、结合实际改造成果，总结出了一些较为成熟且行之有效的优化措施，以供参考。
关键词：滤波器;原因分析;优化措施0.引言为保证卸船机正常运行和供电系统可靠供电，需要采取抑制谐波电流的技术措施，同时考虑补偿基波无功功率。
根据我国有关电网电压质量的标准规定，以及目前国内外在谐波治理方面的研究成果，我厂卸船机设计采用滤波兼补偿技术方案，针对变流装置产生的特征谐波分别设置滤波回路，吸收谐波电流，同时也起到补偿基波无功功率的作用，提高电网的电能治理和功率因数。
1.技术数据1.1环境条件（如表1）1.2 供电系统每台卸船机上两台变压器，参数如下：控制变压器为6/0.4KV，250kVA;动力变压器为6/0.525KV，2200kVA;滤波装置接电点额定电压（Un）为0.525kV;电网电压偏移范围（△U）为+5%～-7%;额定频率（f）为50Hz;频率偏移范围（△f）为±1Hz。
1.3负荷特性谐波源设备为重复继续工作，一个工作周期为起动→加速→等速→下降→减速→制动;整流装置为三相桥式全控整流;设备自然功率因数为0.72。
1.4谐波源特性整流装置为6脉动;整流装置所产生的特征谐波为奇次滤波，由于整流变压器的绕组方式相同，各同次滤波在网侧为算术和。
1.5谐波源负荷每台卸船机的谐波源负荷为晶闸管变流器供电的直流设备。
电力负荷统计表如下表。
2.滤波器故障现象7次滤波器放电线圈损坏，现象表现为爆裂，内部绝缘漆液化流下。
【精品】电力滤波电容器容量的合理选择
电力滤波电容器容量的合理选择赵贺林海雪（中国电力科学研究院，北京100085）REASONABLESELECTINGCAPABILITYOFPOWERFILTERCAPACITORZhaoHe LinHaixue（ChinaElectricPowerResearchInstitute，Beijing100085)ABSTRACT:ThePowerfilterareusedbroadlyinpowernetworks.Basedsimplea nalyses，thepaperpresentssomepracticalformulasforcalculatingcapabilityandrelat iveparametersofpowerfiltercapacitor。
Thecalculationexamplesshowthatareasonableselectingcapabilitycanincrea setheefficiencyoffilterandcompensationobviously,andtheinvestmentofpow erfilterswillbedecreasedgreatly,whileoperatingsafetyisguaranteed.KEYWORDS:Powernetwork；Powerfilter；Capacitor；Harmonics;Compensation。
摘要：电网中广泛使用电力滤波器。
本文在简化分析的基础上导出计算电力滤波电容器的容量和相关参数的若干实用公式.算例表明，合理选择容量会明显增加滤波和补偿效益，在保证运行安全的同时大大降低电力滤波器投资。
关键词：电网；电力滤波器；电容器；谐波；补偿1 概述电网中所用的电力滤波器，在设计上有很大的参数可选范围，从而出现许多可行的方案.某些滤波器工程由于参数选择不当，造成巨大浪费的事实，说明善于使用合理方法，更全面地处理滤波器中的参数配合关系，有明显的安全和经济效益。
电容温度高
电容温度高有以下几个原因：
1. 电容容量选择不当：需要选择适合高温环境下运行的电容。
2. 电压选择不当：电压过高，会使电容长期处于工作状态，温度也会随之升高。
3. 质量不好：电容内部材料不佳，导致电场分布不均匀，从而产生异常发热。
4. 老化：电容使用时间过长，导致漏电增加，也会引起发热。
5. 负载过大：电流超过电容器额定负载，也会导致电容器发热。
6. 环境因素：如果环境温度过高，湿度大，电容器容易受潮，导致绝缘性能差，引起发热。
因此，在选择电容器时，需要考虑到上述因素，并选择适合的型号和规格，以确保电容器在高温环境下能够正常工作。
同时，定期检查和维护电容器也是保持其正常运行的重要措施。

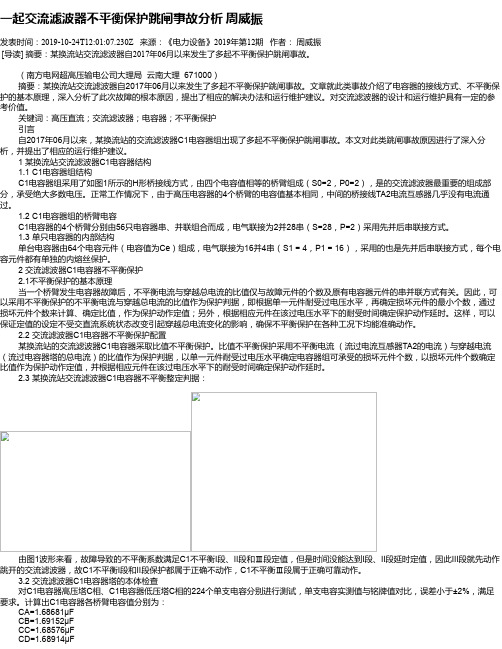

一起交流滤波器不平衡保护跳闸事故分析 周威振
一起交流滤波器不平衡保护跳闸事故分析周威振发表时间：2019-10-24T12:01:07.230Z 来源：《电力设备》2019年第12期作者：周威振[导读] 摘要：某换流站交流滤波器自2017年06月以来发生了多起不平衡保护跳闸事故。
（南方电网超高压输电公司大理局云南大理 671000）摘要：某换流站交流滤波器自2017年06月以来发生了多起不平衡保护跳闸事故。
文章就此类事故介绍了电容器的接线方式、不平衡保护的基本原理，深入分析了此次故障的根本原因，提出了相应的解决办法和运行维护建议。
对交流滤波器的设计和运行维护具有一定的参考价值。
关键词：高压直流；交流滤波器；电容器；不平衡保护引言自2017年06月以来，某换流站的交流滤波器C1电容器组出现了多起不平衡保护跳闸事故。
本文对此类跳闸事故原因进行了深入分析，并提出了相应的运行维护建议。
1 某换流站交流滤波器C1电容器结构 1.1 C1电容器组结构 C1电容器组采用了如图1所示的H形桥接线方式，由四个电容值相等的桥臂组成（S0=2，P0=2），是的交流滤波器最重要的组成部分，承受绝大多数电压。
正常工作情况下，由于高压电容器的4个桥臂的电容值基本相同，中间的桥接线TA2电流互感器几乎没有电流通过。
1.2 C1电容器组的桥臂电容 C1电容器的4个桥臂分别由56只电容器串、并联组合而成，电气联接为2并28串（S=28，P=2）采用先并后串联接方式。
1.3 单只电容器的内部结构单台电容器由64个电容元件（电容值为Ce）组成，电气联接为16并4串（S1 = 4，P1 = 16），采用的也是先并后串联接方式，每个电容元件都有单独的内熔丝保护。
2 交流滤波器C1电容器不平衡保护 2.1不平衡保护的基本原理当一个桥臂发生电容器故障后，不平衡电流与穿越总电流的比值仅与故障元件的个数及原有电容器元件的串并联方式有关。
因此，可以采用不平衡保护的不平衡电流与穿越总电流的比值作为保护判据，即根据单一元件耐受过电压水平，再确定损坏元件的最小个数，通过损坏元件个数来计算、确定比值，作为保护动作定值；另外，根据相应元件在该过电压水平下的耐受时间确定保护动作延时。
一起交流滤波器电容器不平衡电流报警处理分析
2020.06. DQGY 68交流滤波器电容器不平衡保护值取自滤波器中电容器桥臂的光电流互感器和交流滤波器末端的干式电流互感器，后者主要用来判别交流滤波器是否为投入状态，以实现保护出口正确动作。
电容器不平衡电流保护动作定值有三段，以某一组滤波器保护为例，其保护采集配置图如图1所示。
图2为电容器不平衡保护软件逻辑图，当三相中任意一相的不平衡电流值满足电容器不平衡保护动作条件时，不平衡电流保护出口。
Ⅰ段：当电容器不平衡电流超过60mA时，延时60s发电容器不平衡告警，无保护出口信号；Ⅱ段：当电容器不平衡电流超过100mA时，经过一个较长延时，不平衡电流保护出口跳闸信号，跳开对应开关，退出交流滤波器。
延时时间设定为2h；Ⅲ段：当电容器不平衡电流超过170mA时，通过100ms的延时，不平衡电流保护出口跳闸信号，跳开对应交流滤波器开关，退出交流滤波器。
现场不平衡电流值是通过光CT采集，利用光纤与后台和保护装置进行通信。
交流滤波器光CT主要由低功率电子式电流互感器、远端模块及合并单元组成。
在交流滤波器光CT合并单元采集信号后，通过TDM总线方式送到AFP主机，AFP主机作为接收方，时刻对TDM通信进行监视，从而实现双向监督，确保系统的可靠性。
合并单元采集的数据在装置上显示为码值，不是μ次设备的实际值，要换算成实际值还需要进行换算，具体的换算过程在主机上实现，运检人员可在后台读取。
合并单元装置上一共显示了12个模拟测量量，分别对应的是高端和不平衡A、B、C相测量和保护量，其中1~3通道对应的是高端测量值，4~6对应不平衡测量值。
具体的转换公式为：一次设备实0 引言交流滤波器作为直流输电系统中重要的组成部分，不仅能够给系统提供足够的无功支撑，保持电压稳定，同时还能给滤除系统中的谐波，保证系统的电压质量[1]。
换流站内，交流滤波器并联在换流变的交流侧，根据直流系统运行状况进行动态投切，以确保系统的正常运行。
为确保交流滤波器的正常运行，每组交流滤波器都应配置相应的保护装置，其中高端电容器的不平衡电流保护就是交流滤波器的重要保护之一，能够确保运行过程中，发生电容器异常或击穿时，保护装置能够正确动作，及时切除交流滤波器，防止故障进一步扩大，造成电容器雪崩击穿[2-3]。
某滤波电容烧毁故障的分析处理及改进
专业技术・Ｐｒｏｆｅｓｓｉｏｎａｌ Ｓｋｉｌｌ５６ 大陆桥视野・２０１６年第６期当锚杆内浆体达到设计强度后，对锚杆进行预紧张拉，然后继续撼砂，撼砂的做法同上。
在撼砂的过程中随时观察钢板桩的垂直度，采用张拉锚杆的方式进行矫正。
当撼砂至第二排对拉孔位高度时，将路基边坡处预留的穿束管采用焊接的方式将管接长至对应的钢板桩锚口处。
然后穿入钢绞线，钢绞线采用２Φｓ１５．２ｍｍ的高强度低松弛钢绞线，标准强度ｆｐｋ＝１５７０Ｍｐａ，两端同时对称张拉并进行预锚固。
（十三）注浆、封锚预张拉完成后，继续撼砂至设计高度，进行路基路面施工，在施工过程中随时观测钢板桩的垂直度，采用张拉预应力钢束的方式进行，张拉采用两端同时对称张拉，待路面及挡墙墙帽施工完成后，对预应力钢束孔道进行注浆，注浆采用Ｃ３０水泥净浆，水灰比为０．４５～０．５。
压浆完成后，切除锚头钢绞线，预留长度不少３ｃｍ，并对锚头进行封锚。
三、结束语结合工程实际，本文图文并茂的介绍了拉森钢板桩挡墙在哈双南路工程施工过程中的应用。
拉森钢板桩挡土墙在节约城市用地、满足工程质量、安全性及实用性等方面均收到了良好的效果。
同时，拉森钢板桩挡土墙相对于传统的钢筋混凝土挡土墙具有强度高、施工工期短、外观美观等优点，特别适用于在城市桥梁挡墙中应用和推广。
参考文献：［１］《公路桥涵施工技术规范》．北京：人民交通出版社，ＪＴＪ０４１－２０００ ２０００－１１－０１实施．一、概述２０１２年，从外场返回一台蓄电池组主充电器，反映该住充电器通风管口有焦糊味，且在地面电源上电时主蓄绿灯闪亮，导致飞机发电机上的交流配电盒断路器跳开。
在开盖检查后发现，该充电器内部的某型交流滤波器被烧毁，导致产品停止工作、不能充电，经该交流滤波器研制生产单位分析认为，该滤波器实效是由其内部的Ｘ电容引脚与ＰＣＢ的焊接点虚焊引起的。
今日，工厂再次收到外场返修产品，且该返修产品故障现象与上次故障类似，经了解查明，充电器内部的交流滤波器再次出现烧毁的故障现象。
±500kV直流换流站交流滤波器结构配置 及故障分析
±500kV直流换流站交流滤波器结构配置及故障分析摘要：交流滤波器是换流站进行无功补偿和滤除谐波的主要器件，是换流站的重要构成部分，其结构复杂，运行环境恶劣，产生故障类型多样。
本文以伊敏换流站交流滤波器的运行状态为背景，分析交流滤波器的结构及其作用，并分析高端电容器的不平衡保护。
关键词：交流滤波器；结构；高压直流；保护引言交流滤波器在直流输电系统中起着极其关键的作用。
在直流输电工程中，换流器作为交流系统的无功负荷，运行时会在交流侧产生大量谐波电压和谐波电流，这些谐波分量可能会导致电容器和附近的电机过热，并干扰远动通讯系统，。
为了滤除和减少产生的谐波的不良影响，补偿直流系统消耗的无功功率，在直流系统运行过程中必须投入一定数量的交流滤波器，并联在换流变压器交流侧的母线上，根据直流系统运行情况、系统电网无功需要等情况进行投切。
本文以±500kV伊穆直流工程伊敏换流站为背景，简述常规换流站中交流滤波器的组成结构和配置情况，并分析该站出现的一些交流滤波器电容器故障情况。
1.交流滤波器概述1.1交流滤波器的分类根据交流滤波器本身滤除谐波分量的频率大小，交流滤波器可以有很多种不同的接线方式，通常在常规直流换流站设计中有 A、B、C、D 四种类型滤波器（如图1—图4所示），A型为HP11 /13次双调谐滤波器，B型为HP24 /36次双调谐滤波器，C型为HP3次滤波器，D型为并联电容。
交流滤波器配置组数、类别和每组的容量应根据网架结构特性，经计算分析确定。
以伊敏换流站为例，该站配置3组A型滤波器、3组B型滤波器、2组C型滤波器和3组D型滤波器，共11组，每小组额定容量为122.6 Mvar，总容量为1348.6Mvar。
图1 图2 图3 图41.2交流滤波器的组成结构交流滤波器由电容、电抗和电阻通过串并联的形式组成，并根据保护需要配置不同的电流互感器、避雷器等设备，如图1—图4所示。
1.3交流滤波器的特点（1）连接方式多样化交流滤波器由电阻、电抗和电容串并联构成其基本结构。
换流站交流滤波器电容器运维分析及故障处理
换流站交流滤波器电容器运维分析及故障处理摘要：电力系统运行会产生电流转移，而伴随电流转移的是设备中所产生的大量谐波，其导致设备在运行过程中会消耗大量无功功率。
为此，电力系统换流站必须配备多台交流滤波器电容器，如此才能保证滤波以及无功补偿工作到位。
本文中就探讨了电力系统中换流站的交流滤波电容器相关故障问题，并对其运维故障处理方法进行了研究解读。
关键词：交流滤波器电容器；换流站；无功补偿；运维故障；故障处理方法由于换流器吸收的无功功率随着直流输电功率变化，当直流功率多次调整且达到交流滤波器投切条件时，就会出现滤波器频繁投切，其中电容器也会因此出现故障问题。
在这一背景下，就需要分析换流站中交流滤波器的电容器的基本工作规律，指出其运维故障问题，并相应探讨故障处理方法。
一、电力系统换流站中的交流滤波器电容器基本概述在电力系统换流站中，交流滤波器属于高压直流输电系统中的核心组成部分，其基本原理就是融合了不同类型电容器以及电阻，其中某一个谐波会产生较低电阻，这导致谐波电流直接离开系统。
在消除滤波器所产生的交流端谐波过程中，也防止谐波进入系统内部，此时电容器同步存在，导致电流超限。
而在通信系统中，则容易产生并输出大量无功功率，其对于滤波器运行期间所消耗的无功功率补充有一定好处。
从某种程度来讲，换流站中的每一组交流滤波器都会配备防过载保护装置，这一装置的共同保护交流滤波器作用重大，需要加以重视。
而同时，也需要解决滤波器故障问题[1]。
二、电力系统换流站中的交流滤波器电容器的故障问题电力系统换流站中交流滤波器电容器故障问题较多，下文简单分析两点：（一）单支电容器内部元件的故障问题在电力系统换流站中，如果交流滤波器电容器发生故障，其故障元件的内部保险丝也会发生故障问题，其中缺省的隔壁元件k可以表示相应数据内容，即便内部保险丝没有熔断，其单电容元件的平行部分也会相对较短，电路故障绝缘k元件数量会降低到10个以下，不平衡电流就此产生。
换流站交流滤波器不平衡保护误动作分析
换流站交流滤波器不平衡保护误动作分析发布时间：2022-11-30T09:02:30.451Z 来源：《新型城镇化》2022年22期作者：樊宏宇[导读] 换流站配置交流滤波器有滤除交流侧特定次谐波和向交流侧电网、换流器提供所需无功功率两个任务，其元件包括高低压电容器、电抗器、电阻器、避雷器、电流互感器等。
国网山西省电力公司超高压变电分公司山西省太原市 030031摘要：介绍了一起发生于某±500kV换流站，同一交流滤波器在一周时间内两次出现不平衡保护动作的事故。
事故现场检查时发现三相电容塔均压环与电容器连接引线距离过近，推测事故原因为引线绝缘破损后进水导致引线与均压环发生放电造成过电压，引起了交流滤波器不平衡保护跳闸。
随后运用电路仿真模型，还原了故障时的电流波形并验证了以上推测。
同时，根据此次事故成因，为平时的检修维护工作提出了相关建议.关键词：交流滤波器；故障分析；换流站；电流互感器1引言换流器在换流的过程中会在交流侧和直流侧产生谐波电压和谐波电流，目前换流站大多采用12脉动换流器，对于12脉动的换流器而言，它在交流侧将产生n=12k±1次的特征谐波，在直流侧产生n=12k次特征谐波，如果谐波过大，将会造成发电机和电容过热、使换流器的控制不稳定，对通信系统产生干扰、有时会引起电网中发生局部的谐振过电压等后果。
换流站配置交流滤波器有滤除交流侧特定次谐波和向交流侧电网、换流器提供所需无功功率两个任务，其元件包括高低压电容器、电抗器、电阻器、避雷器、电流互感器等。
2 故障基本情况某±500kV换流站ACF交流滤波器一次设备电气连接型式如图1所示。
交流滤波器C型如图2所示。
在一周时间内两次发生交流滤波器保护C1比值不平衡III段动作保护动作将断路器跳开，第一次跳闸后现场进行预防性试验[3-4]，发现一次过电压保护器U1mA不满足出厂要求值，检查发现其内部氧化锌避雷器击穿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于交流滤波器电容器发热问题的探讨
摘要：目前我国特高压直流系统的发展已经愈来愈先进，并且相关设施设备的配置也愈来愈完善，与此同时其特高压电网的覆盖规模也是愈来愈大，所以这样就对我国直流电力系统的运转安全提出了更加高的标准，对滤波器稳定安全运行也提高了要求。
关键词：直流系统、滤波器、电容器、发热
1 引言
高压直流输电( HVDC) 以其在远距旁、大容量输电中所独具的优越性而受到电力工程界的重视,但随着换流器这一大功率，非线性电力电子元件的引入而在系统中产生了大量的谐波。
目前抑制谐波最广泛采用的方法是装设滤波器，而滤波器中电容器的安全稳定运行也直接影响滤波器甚至直流系统的平稳运行。
2故障概况
2021年02月3日，××站运维人员汇报发现750kV交流滤波器场 7632 小组 BP11 塔下部地面出现油迹，电容器塔存在漏油故障，经检修人员进一步检查确认 BP11 塔B面第6层第3台电容器单元、第5层第2台电容器单元套管左侧柱头存在滴油现象。
2021年02月4日对其进行停电后对漏油电容器单元进行了更换工作。
2.1 故障设备基本信息
BP11电容器组一次接线原理图及相关技术参数如下所示：
图1-1：BP11/13电容器组接线原理图
3 现场处理情况及故障原因分析
3.1现场处理情况
2021年02月5日检修人员完成更换漏油电容器单元工作，并对其开展了绝缘电阻测试和电容量测试工作，试验结果符合国家电网变电设备检测管理规定，相关数据如下表所示，02月6日对#7532间隔BP11/BP13 电容器组进行了全面检查并对其接头进行力矩紧固工作，未发现电容器单元有渗漏油或放电痕迹。
3.2故障原因分析
通过现场检查故障电容单元，BP11 塔B面第6层第3台电容器单元、第5层第2台电容器单元套管左侧柱头的漏油部位是套管的金属导电端子顶端。
如下图所示，套管金属导电端子顶部的焊锡合金已熔掉，露出了内孔腔，导致电容器油从顶部流出。
根据××电力电容器结构得知电容器单元套管柱头中部内腔是一个穿心结构，用于容纳导线，导电端子空腔的顶部是用锡合金进行焊接密封，从现场检查情况
及结构分析说明故障套管柱头出现了异常发热现象，从而出现焊锡合金由于过热
导致融化（锡合金的熔点约为190~200°C），进一步使得电容器油从焊锡合金
熔化处漏出，最后结合现场实际情况分析导致电容器单元套管柱头异常发热漏油
的主要原因有：
2.3可能在产品长途运输时震松或在现场电容器塔组装时安装人员不慎碰撞
导线，碰撞力的传导导致螺母松动后未逐个对套管接头双螺母进行力矩紧固，尤
其是靠近导线金具的内螺母（只对外侧螺母打力矩时力只传导到内螺母上，无法
对过流接头正常紧固）导致电容器套管的金属端子与外接导线金具的接触电阻过
大（根据在现场检查故障电容单元力矩发现内螺母有少许松动现象）。
2.4个别电容器单元导电端子空腔的顶部锡合金焊接工艺存在问题或薄弱点（焊锡封堵厚度不够或金属端子的中部内腔内导线过长导致顶部焊锡封堵强度减弱），根据下图所示与站内其他厂家电容器单元金属端子（柱头）结构比较（其
他厂家采用一体式实心结构，未用锡合金进行焊接密封，能承受更高温度），
××电力电容器生产的本类型电容器单元套管柱头更易出现漏油故障。
4 后续防范措施及建议
4.1运维人员日常巡视中重点监视××电力电容器生产的本类型电容器单元（BP11/BP13滤波器电容器组）套管柱头，并按周期进行细致的红外测温工作，
如发现温度异常（温升超过 30K），应及时停电，对端子进行处理、紧固。
4.2结合年度年检工作，在交流滤波器场重点对4对BP11/BP13滤波器电容
器组开展全面检查及力矩检查工作，发现异常情况及时处理，保证设备正常运行。
4.3今后对电容器进行拆线检修或试验后，对所有的电容器端子的螺母统一
紧固一遍力矩，防止有端子螺母紧固不良、异常松动的情况发生。
4.4建议使用单位在采购电容器组时优先选用电容器单元套管柱头一体式实
心结构的电容器，同时建议厂家进一步改进设计及把控电容器单元套管柱头（穿
心式）锡合金焊接密封工艺，以减少电容器运行时出现渗漏油现象。
参考文献
[1]陈化钢．电力设备预防性试验方法及诊断技术，北京：中国水利水电山
版社，2009.
[2]张星海，张血琴，吴广宁．无功补偿电容器绝缘保护技术的研究，高电
压技术，2005 (12).
[3]沈文琪．温度、电压．诺波，酒流等对电容器寿命的影响，电力电容器，2005 (2).
[4]赵畹君、等高电压直流输电工程技木，北京：中国电力出版社，2004.。
