上海中心智能配电及控制系统设计_2014.9.18.
超高层电气设计中关键技术探析-上海中心供配电系统介绍
计算总负荷：39.4 MW 供电电源和方式：两路110kV 80MVA
66F 10/0.4kV变电所 6台10KV变压器
两台40MVA主变
柴油发电机设置：B1层 变电所设置：地上八个设备层变电所 地下三个变电所
116F 10/0.4kV变电所 4台10KV变压器 50F 10/0.4kV变电所 6台10KV变压器
供电方式容量与金茂、环球金融的比较
金茂大厦 供电电压等级 进线/主变数量 总受电/每线容量 总建筑面积(m2) 负荷密度(VA/m2) 35kV 二线四变 40MVA/20MVA 约28万 142.9 环球金融中心 35kV 三线三变 37.5MVA/12.5MVA 约38万 98.7 上海中心 110kV 两线两变 80MVA/40MVA 56.8万 140.8
9区 8区
功能分区：
9区：121-127层：阻尼平衡装置、风力发电、
7区 6区 5区 4区 3区 2区
设备用房 118-120层：观光 7-8区：111-115层：公寓式酒店 84-110层：超五星级酒店 2-6区（8-81层）：办公 1区（1-6层）：大堂、商业、会议 地下1-5层：商业、停车、设备用房、
110KV变压器：2台 10KV变压器：68台 柴油发电机：11台
三联供燃气发电机：2台 10KV冷冻机：10台 风力发电：1套
供配电系统特点
一.主要供配电设备及设备容量： 1. 供配电系统采用两级变（110/10kV、10/0.4kV）方式。 2. 地下一层、地下二层设置110/10kV变电和10kV总配电站，地下一至三层、各 区设备层设置10/0.4kV分区配变电所。 3. 主要设备容量： 110/10KV变压器：2台 变压器总装机容量80MVA 10/0.4KV变压器：68台 变压器总装机容量102.4MVA 10KV冷水机组：10台 总装机容量9390KW 大楼应急柴油发电机：4台 总装机容量10000KW 酒店备用柴油发电机：2台 总装机容量3200KW 租户备用柴油发电机：5台 总装机容量8000KW 三联供燃气发电机： 2台 总装机容量2120KW 风力发电系统： 1套（约300kWp） 4.负荷统计： 一级负荷（含一级负荷中特别重要的负荷）装接容量为：31.7MW； 其中一级负荷中特别重要负荷的装接容量为：21.5MW。 二级负荷装接容量为：12.8MW。 三级负荷装接容量为：36.8MW。

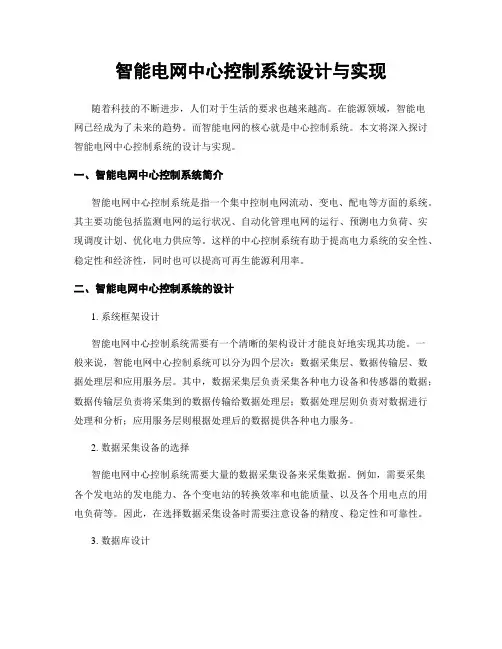

智能电网中心控制系统设计与实现
智能电网中心控制系统设计与实现随着科技的不断进步，人们对于生活的要求也越来越高。
在能源领域，智能电网已经成为了未来的趋势。
而智能电网的核心就是中心控制系统。
本文将深入探讨智能电网中心控制系统的设计与实现。
一、智能电网中心控制系统简介智能电网中心控制系统是指一个集中控制电网流动、变电、配电等方面的系统。
其主要功能包括监测电网的运行状况、自动化管理电网的运行、预测电力负荷、实现调度计划、优化电力供应等。
这样的中心控制系统有助于提高电力系统的安全性、稳定性和经济性，同时也可以提高可再生能源利用率。
二、智能电网中心控制系统的设计1. 系统框架设计智能电网中心控制系统需要有一个清晰的架构设计才能良好地实现其功能。
一般来说，智能电网中心控制系统可以分为四个层次：数据采集层、数据传输层、数据处理层和应用服务层。
其中，数据采集层负责采集各种电力设备和传感器的数据；数据传输层负责将采集到的数据传输给数据处理层；数据处理层则负责对数据进行处理和分析；应用服务层则根据处理后的数据提供各种电力服务。
2. 数据采集设备的选择智能电网中心控制系统需要大量的数据采集设备来采集数据。
例如，需要采集各个发电站的发电能力、各个变电站的转换效率和电能质量、以及各个用电点的用电负荷等。
因此，在选择数据采集设备时需要注意设备的精度、稳定性和可靠性。
3. 数据库设计智能电网中心控制系统需要建立一个优秀的数据库用来存储采集到的电力数据。
因此，在设计数据库时需要注意数据的存储方式和索引方式，以便于优化数据的查询和处理效率。
4. 系统安全设计智能电网中心控制系统需要保证数据的安全性。
因此，在设计系统时需要考虑采用加密技术和身份验证技术等安全措施来保护系统不受到黑客攻击和数据泄露的威胁。
三、智能电网中心控制系统的实现1. 系统构建智能电网中心控制系统的实现需要通过多种技术手段来完成。
例如，需要使用各种数据库技术、网络技术和编程语言来实现系统的各个组成部分。

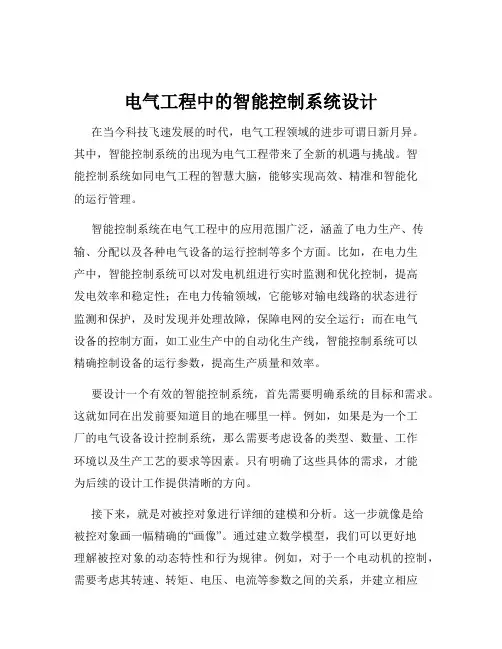

电气工程中的智能控制系统设计
电气工程中的智能控制系统设计在当今科技飞速发展的时代，电气工程领域的进步可谓日新月异。
其中，智能控制系统的出现为电气工程带来了全新的机遇与挑战。
智能控制系统如同电气工程的智慧大脑，能够实现高效、精准和智能化的运行管理。
智能控制系统在电气工程中的应用范围广泛，涵盖了电力生产、传输、分配以及各种电气设备的运行控制等多个方面。
比如，在电力生产中，智能控制系统可以对发电机组进行实时监测和优化控制，提高发电效率和稳定性；在电力传输领域，它能够对输电线路的状态进行监测和保护，及时发现并处理故障，保障电网的安全运行；而在电气设备的控制方面，如工业生产中的自动化生产线，智能控制系统可以精确控制设备的运行参数，提高生产质量和效率。
要设计一个有效的智能控制系统，首先需要明确系统的目标和需求。
这就如同在出发前要知道目的地在哪里一样。
例如，如果是为一个工厂的电气设备设计控制系统，那么需要考虑设备的类型、数量、工作环境以及生产工艺的要求等因素。
只有明确了这些具体的需求，才能为后续的设计工作提供清晰的方向。
接下来，就是对被控对象进行详细的建模和分析。
这一步就像是给被控对象画一幅精确的“画像”。
通过建立数学模型，我们可以更好地理解被控对象的动态特性和行为规律。
例如，对于一个电动机的控制，需要考虑其转速、转矩、电压、电流等参数之间的关系，并建立相应的数学模型。
建模的方法有很多种，如机理建模、实验建模和系统辨识等。
根据不同的被控对象和实际情况，选择合适的建模方法至关重要。
传感器和执行器的选择也是设计中的关键环节。
传感器就像是系统的“眼睛”，能够感知被控对象的状态信息；而执行器则如同系统的“手脚”，负责对被控对象进行控制操作。
在选择传感器时，要考虑其测量精度、响应速度、稳定性和可靠性等因素。
常见的传感器有温度传感器、压力传感器、电流传感器等。
执行器的选择则要根据控制信号的类型和被控对象的要求来确定，如电动执行器、气动执行器和液压执行器等。
智能配电系统
智能配电系统智能配电系统是按用户的需求，遵循配电系统的标准规X而二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。
通过遥测和遥控可以合理调配负荷，实现优化运行，有效节约电能，并有顶峰与低谷用电记录，从而为能源管理提供了必要条件。
同时对电能按照明插座用电、动力用电、空调用电、特殊用电进展分项计量，为企、事业单位电能节能审计提供依据。
随着经济的飞速开展，能源紧X、环境恶化已受到全球的密切关注，能源是开展国民经济的重要根底，为了响应国家号召，走可持续开展的道路，节能降耗是首要任务。
其中，电能在所有能源中消耗量比拟大，对电能的统一管理显得尤为重要。
只有对电能进展准确可靠的计量，才能从真正意义上节约电能。
下面以XX安科瑞电气Acrel-3000系列电能管理系统为例，介绍电能管理系统的功能及应用。
系统构造Acrel-3000型电能管理系统可对低压设备消耗的电能进展分项计量。
其软件运行于windows操作系统，包括windows2000、windowsNT、windowsXP等windows系列操作系统。
系统除了与XX安科瑞公司自主研发的仪表良好兼容外，还支持数百种各种硬件设备，包括目前流行的各种板卡、仪表、PLC等。
支持各种常用电力通信规约，如部颁CDT规约、POLLING、1801、101、DNP等电力规约。
按照国家对电能计量的相关要求，本系统对耗电量进展分项计量，包括：〔1〕照明插座用电：为建筑物主要功能区域的照明、插座等室内设备用电。
主要包括照明和插座用电、走廊和应急照明用电、室外景观照明用电。
〔2〕空调用电：主要包括冷热站用电、空调末端用电。
〔3〕动力用电：主要包括电梯用电、水泵用电、通风机用电。
〔4〕特殊用电：主要包括信息中心、洗衣房、厨房餐厅、游泳池、健身房或者其他特殊用电。
功能介绍Acrel-3000电能管理系统的功能主要包括有：前台人机交互界面设计适合客户要求的交互界面；标准图元库，方便调用组合；实时数据采集和显示；数据信息的自动逻辑计算和处理；设备参数远程更改设定；合、分闸状态显示和强制操作。
上海港城大厦智能化管理系统设计论文
上海港城大厦智能化管理系统的设计探讨【摘要】文章结合上海港城大厦的智能化系统设计，对大楼的计算机网络系统、信息发布系统、防盗报警系统、电子巡更系统、车库管理系统、门禁管理系统等智能化管理系统的设计分别进行了详细介绍，以使办公大楼实现一个高度自动化、高度安全的环境空间。
【关键词】智能化系统；计算机网络系统；防盗报警系统引言随着科技的发展、经济水平的进步，人们对办公大楼的智能化程度要求也越来越高。
办公建筑的智能化水平及其智能化程度，直接关系到建筑在整体运行上的安全性及可靠性，使得办公建筑中智能化系统的设计和研究变得越来越重要。
本文以上海港城大厦为例，介绍了建筑智能化系统的设计。
1 项目概况港城大厦地处上海临港新城主城区环湖一环带绿丽港北路以北，环湖西一路以西，水芸路以东的地块，属于二类高层建筑，建筑主体局部高度40m。
地下一层主要为车库、各种机房及人防，一～九层为办公楼。
智能化系统工程是一个复杂的集成系统工程，它将实现对多种信息的集成与综合处理，使建筑物具有全局事务处理的能力；高度的信息综合管理的能力；集成通信与网络的功能；集中监视、控制与管理的功能。
智能化系统工程又是一项难度较大的工作，不但要考虑系统功能的实现及软硬件的界面问题，同时还要考虑该系统与建筑承包其他单位的施工界面、装饰承包单位的施工界面以及机电安装承包单位之间的施工界面。
2 智能化系统的设计原则本方案的建筑智能化系统设计遵循的原则是在最佳的经济性下，系统具有先进性、合理性、可靠性。
智能化系统满足各个专业需求，为楼宇智能化系统提供一站式的集成解决方案，以综合实力和强大的技术能力构成成熟商用的操作系统，通过直观可视化的流量分析，为用户带来大量电信资源、节省大量投资。
3 建筑智能化系统分析智能化系统工程的设计，不但应保证各个子系统所能实现的功能，而且要注意所选用产品对外能提供什么样的通信接口和通信协议，通信协议的开放性及标准化程度决定了智能化工程集成的基础及水平，因此分析各子系统之间的通讯接口及它们之间的联动要求是做好智能化工程系统集成的关键。

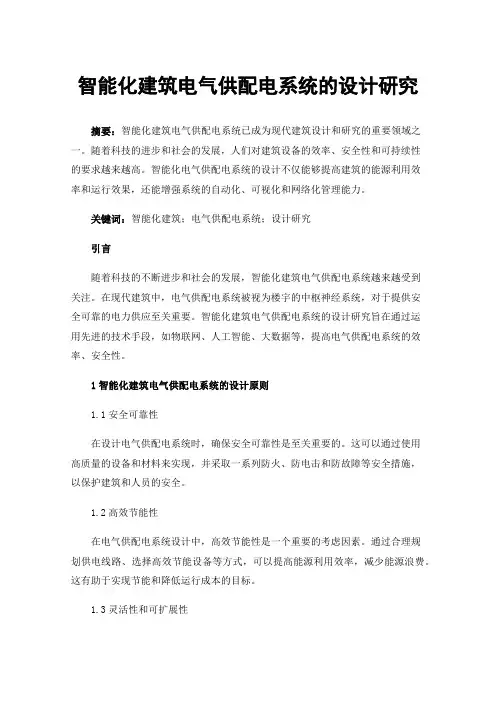

智能化建筑电气供配电系统的设计研究
智能化建筑电气供配电系统的设计研究摘要：智能化建筑电气供配电系统已成为现代建筑设计和研究的重要领域之一。
随着科技的进步和社会的发展，人们对建筑设备的效率、安全性和可持续性的要求越来越高。
智能化电气供配电系统的设计不仅能够提高建筑的能源利用效率和运行效果，还能增强系统的自动化、可视化和网络化管理能力。
关键词：智能化建筑；电气供配电系统；设计研究引言随着科技的不断进步和社会的发展，智能化建筑电气供配电系统越来越受到关注。
在现代建筑中，电气供配电系统被视为楼宇的中枢神经系统，对于提供安全可靠的电力供应至关重要。
智能化建筑电气供配电系统的设计研究旨在通过运用先进的技术手段，如物联网、人工智能、大数据等，提高电气供配电系统的效率、安全性。
1智能化建筑电气供配电系统的设计原则1.1安全可靠性在设计电气供配电系统时，确保安全可靠性是至关重要的。
这可以通过使用高质量的设备和材料来实现，并采取一系列防火、防电击和防故障等安全措施，以保护建筑和人员的安全。
1.2高效节能性在电气供配电系统设计中，高效节能性是一个重要的考虑因素。
通过合理规划供电线路、选择高效节能设备等方式，可以提高能源利用效率，减少能源浪费。
这有助于实现节能和降低运行成本的目标。
1.3灵活性和可扩展性在电气供配电系统设计中，注重灵活性和可扩展性是为了应对建筑需求的变化和未来的发展。
首先，设计应考虑建筑的不同用电需求，并确保系统能够灵活地满足不同负载需求，如根据变化的用电设备进行负载调整。
其次，在设计时应留有余地和预留空间，以便日后方便接入新设备和系统的扩展，如新的电器设备或能源管理系统。
此外，还应考虑易于维护和管理的因素，如合理布局电缆、设备标识和远程监控等，以支持系统的可持续运行和升级。
2智能化建筑电气供配电系统的设计2.1系统规划与布局在电气供配电系统的设计中，需要综合考虑建筑的结构、功能需求和各个区域的电力需求，以确定主配电房、分配电房、开关柜等配置的位置和布局。
上海中心智能配电及控制系统设计精品PPT课件
发电机组（4台2500kW）。 4. 为确保酒店和高档办公用户重要设备对供电持续性的要求，
预留7台用户备用发电机组位置。
供电方式容量与金茂、环球金融的比较
金茂大厦
环球金融中心
上海中心
两台40MVA主变 1+1模式：两路电源同时供电、同时使
用，互为备用，任一进线和主变失 电，均确保大厦正常使用 主变安装负荷密度：140.8VA/m2
图片由Gensler提供
建筑特点和供配电要求
1. 上海市最高的标志性建筑，为主楼高度632米的超高层建筑，供电 要求必须绝对可靠。
2. 客户功能定位高，有高级酒店和高端商业办公、会议、重要IT机房 等，供电负荷等级高，确保供电的连续性。
上海中心工程概况
632m 492m 420.5m
•金茂大厦、环球金融中心、上海中心三栋标志性 建筑展现了中国改革开放的发展历程
上海中心
建筑总高度：632m
主楼屋面标高：580m
层 数：地上127层
地下5层
总建筑面积：568346m2
地上面积：410035m2 垂直电梯：106部
自动扶梯：37部
确保全负荷供电。 6.至分区两路10kV线路分别独立竖井敷设，避免因火灾或机
械破坏。 7.所有10kV线路均采用最新耐火电缆。 8.设置全面的线路供电参数和开关故障监测，为分析故障机
理提供理想的平台。
供配电系统特点
三. 其他设计要点： 1. 设置全面和完善的供配电电力监控系统，系统需对10kV配电开关进行远程操
控，因此要求系统具备高可靠性、高稳定性，通信链路和关键设备应有冗余 ，故障录波间隔能满足毫秒级，具备完善的故障记录和分析诊断能力。 2. 用户应急和备用发电机组与市电切换采用可靠的PC级双电源自动转换开关 ATS，确保任何情况下发电与市电不会并列运行。 3. 对电气设备选型均有谐波控制要求，并在分区变电所设置调谐装置，谐波较 为集中区域，如各分区10/0.4kV变电所、动力控制中心，设置有源滤波装置 ，所有配电干线均设置谐波监测装置。
上海电网调度控制中心集中控制系统设计
度控制 中心的设计思想， 分析 了该 系统的应用情况和使 用效果 ， 阐述 了中控 系统在 电力调度控制 中心的作用。
关 键 词 ： 中控 制 ， 集 电网 调度 ， 系统 设 计
Ａｂ ｔａ ｔ ｓ ｒｃ
Ｇｉ ｎ ｈ ｔ ｈ ｉｔ ｂ ｔｄ ｑ ｉｍｅ ｔ ｎ ｓ ｖ ｒ ｌ ｙ ｔｍｓ ｎ ｔ ｅ ｓ ｍｅ ｐ ａ ｅ ａ ｂ ｉ ｌｍｅ ｔ ｄ ｎ ｈ ｌｔ ｒ ｖ ｔａ ｔ ｅ ｄ ｓｒ ｕ ｅ ｅ ｕ ｐ ｎｓ ｅ ｉ ａ ｄ ｅ ｅ ａ ｓ ｓ ｅ ｉ ｈ ａ ｌｃ ｃ ｎ ｅ ｍｐｅ ｎ ｅ ｏ ｔ ｅ ｐ ａｆ ｍ ｏ ｂ ｓ ｄ ｏ ｉｃ ｒ ｏ ａ ｅ ｃ ｎ ｒ ｌｓ ｓｅ ｉ ｌｍｅ ｔｔ ｎ ｆ ｉｃ ｒ ｏ ａ ｅ ｏ ｔ ｌ ｙ ｔ ｍ ｉ ｏ ｅ Ｄ ｓ ａｃ ｉｇ ａ ｅ ｎ ｎ ｏ ｐ ｒｔ ｄ ｏ ｔ ｙ ｔ ｍ， ｅ ｎａ ｉ ｓ ｏ ｎ ｏ ｐ ｒ ｔ ｄ ｃ ｎ ｒ ｓ ｓ ｅ ｏ ｍｐ ｏ ｏ ｎ Ｐ ｗ ｒ ｉｐ ｔ ｈｎ Ｃｏ ｔ ｌ ｅ ｔ ｒ ｎ ｒ Ｃ ｎｅ ｏ
２
８ 系 统 备 有 一 定 的 拓 展储 备 。 ）
系统 设 计
调、 灯光 、 门禁系统是电力调度控制 中心 中经常需要调整和操作
的 系 统 。 近年 来 ， 随着 设 备 的不 断增 多 ， 电力 调 度 控 制 中心 中 大
２ １ 设计 方 案 【 ． 。 ｌ
图 １为 中 控 系 统 设 汁原 理 。通 过 对 中 控 系 统 主 机 丰 富 的 控
马 鸿 杰 （ 上海交通大学电气工程系， 上海 上海 ２ ０２ ） ０ １２
摘 要
集 中控 制 系统 （ 简称 中控 系统 ） 整 舍 同一 空 间 的各 种设 备 、 为 实现 同 一 空 间 不 同厂 家 、 号 、 质 的 器 材 或 硬件 、 境 装 型 性 环
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应急/备用发电机房 4x2500KW+7x1600KW
配变电站分布示意图
供配电系统特点
一.主要供配电设备及设备容量： 1. 供配电系统采用两级变（110/10kV、10/0.4kV）方式。 2. 地下一层、地下二层设置110/10kV变电和10kV总配电站，地下一至三层、各 区设备层设置10/0.4kV分区配变电所。 3. 主要设备容量： 110/10KV变压器：2台 变压器总装机容量80MVA 10/0.4KV变压器：68台 变压器总装机容量102.4MVA 10KV冷水机组：10台 总装机容量9390KW 大楼应急柴油发电机：4台 总装机容量10MW 酒店备用柴油发电机：2台 总装机容量3.2MW 租户备用柴油发电机：5台 总装机容量8MW 三联供燃气发电机： 2台 总装机容量2.120MW 风力发电系统： 1套（约300kWp） 4.负荷统计： 一级负荷（含一级负荷中特别重要的负荷）装接容量为：31.7MW； 其中一级负荷中特别重要负荷的装接容量为：21.5MW。 二级负荷装接容量为：12.8MW。 三级负荷装接容量为：36.8MW。
系统特点： 1.两线两变，任一路失电或变压 器检修时，仍能确保大楼的正 常供电，考虑了线路和变压器 冗余。 2.应急电源系统独立，且线路独 立竖井敷设，可靠性高，便于 应急电源系统维护。 3.特别重要负荷分级控制，以应 对发电机运行故障。 4.供配电系统实现有效监控，便 于负荷调度和监管。 5.10kV配电线路按全冗余设计， 任何一条线路故障都能确保全 负荷供电。 6.至分区两路10kV线路分别独立 竖井敷设，避免因火灾或机械 破环。 7.所有10kV线路均采用最新耐火 电缆。 8.设置全面的线路供电参数和开 关故障监测，为分析故障机理 提供理想的平台。
上海中心电能管理系统软件功能简述
●具备良好的人机界面； ●运行数据采集；运行监视； ●事故预警；事故记录与分析； ●在线电能质量监测；三相不平衡监视；谐波分析；继电 保护；电力系统分析及实时在线监测；负荷监视； ●就地与远程控制； ●加载/卸载与恢复管理功能； ●发电机管理及测试功能； ●系统在线仿真；数据管理与备份；电能耗统计； ●GPS标准时钟； ●系统设备管理功能；实时帮助；报表管理； ●支持系统集成； ●网络管理。
110/10kV系统控制
1#、2#电源有电，各开关状态
110/10kV系统控制
1#电源有电，2#电源无电，各开关状态
110/10kV系统控制
2#电源有电，1#电源无电，各开关状态
110/10kV系统控制
1#、2#电源无电，大楼柴发发电，各开关状态
分区变电所系统控制
1#、2#线路有电，各开关状态
1#线路有电，2#线路无电，各开关状态
2#线路有电，1#线路无电，各开关状态
1#、2#线路无电，自备电源有电，各开关状态
主控层架构图
上海中心电能管理系统网络拓扑结构特点
●主控层、通信管理层、现场控制层三层网络构架。 ●电能管理系统主控层服务器工作站独立组网，采用千兆双 网冗余核心交换机、双光纤备份链路技术，接入速度1Gbps， 提高数据网络传输及访问的可靠性及安全性。 ●主控层汇集12个工作服务器，收集电力运行参数、控制与 调度、电能质量分析、系统稳定性分析、故障预测、数据存 储、各类系统接口（应急发电机系统、ATS、风力发电、冷热 电三联供机组等），与110/10kV管理系统互联。 ●通信管理层采用高速以太网的环形链路传输和双网双环双 机热备冗余，信息采集网与控制网传输分离，提高了故障容 错能力的自愈功能。 ●现场控制层具备独立的系统软件、通讯总线、控制设备， 在结构上也可以完全独立于总电能管理系统运行，设计有安 全运行模式可以在总站授权或故障情况下承担合理调配负荷 、就地多系统联动，遥控一次设备等功能。 ● 核心交换机、光纤环网交换机均达到高性能的赫斯曼工业 级。
后勤、人防
避难兼设备(M2)层：7、21、36、51、67、83、 100、 117 设备层(M1)：6、20、35、50、66、82、99、116
1区
典型标准层和空中休闲空间
内层幕墙 外层幕墙
图片由Gensler提供
图片由Gensler提供
上海中心供配电系统介绍
计算总负荷：39.8MW 供电电源和方式：两路110kV双重电源 两台40MVA主变 1+1模式：两路电源同时供电、同时使 用，互为备用，任一进线和主变失 电，均确保大厦正常使用 主变安装负荷密度：140.8VA/m2
供电方式容量与金茂、环球金融的比较
金茂大厦 供电电压等级 进线/主变数量 总受电/每线容量 总建筑面积(m2) 负荷密度(VA/m2) 35kV 二线四变 40MVA/20MVA 约28万 142.9 环球金融中心 35kV 三线三变 37.5MVA/12.5MVA 约38万 98.7 上海中心 110kV 两线两变 80MVA/40MVA 56.8万 140.8
110/10kV供配电系统主接线
系统联锁关系： 1.K1、K2、K3开关联锁，K4、K5、K6联锁联锁，平时K2、K5断开。 2.1#线路故障或B2变压器故障检修时，断开K1、K4，接通K2、K5，恢复全楼供电。 3.2#线路故障或B2变压器故障检修时，断开K3、K6，接通K2、K5，恢复全楼供电。 4.K1和K7，K3和K8平时可并机运行，当MD1(MD4)10kV母线失电时，对应三联供发电机组并机解列。 说明： 一.任何一路电源失电或变压器检修时，均能满足大楼全负荷供电。 二.两路电源均失电时，投入应急发电机组，确保所有特别重要负荷的供电。 三.设置两台10kV/1.06MW燃气冷热电三联供内燃发电机组，与大楼10kV内部并网，并避免向 市电网的逆向馈电(并网非逆送)。白天发电，晚上停机。
供配电系统特点
1. 二线二变，任一路110kV线路或变压器故障时，仍能保障 全楼的正常供电，考虑了线路和变压器冗余。 2.应急电源系统独立，且线路独立竖井敷设，可靠性高，便 于应急电源系统维护。 3.特别重要负荷分级控制，以应对发电机运行故障。 4.供配电系统实现有效监控，便于负荷调度和监管。 5.10kV配电线路按全冗余设计，任何一条传输线路故障都能 确保全负荷供电。 6.至分区两路10kV线路分别独立竖井敷设，避免因火灾或机 械破坏。 7.所有10kV线路均采用最新耐火电缆。 8.设置全面的线路供电参数和开关故障监测，为分析故障机 理提供理想的平台。
供电电压等级及供电容量的确定
1. 根据上海市供电部门的最新要求供电电压为110kV，双重电源 专路供电，主楼地下层设置110/10kV用户变电站，设置两台 110/10kV 40MVA六氟化硫绝缘主变压器，总容量为80MVA，分 列运行，任何一路进线或主变失电时，仍能确保大楼正常运 行，满足大楼的用户可靠性和持续性的供电要求。 2. 110/10kV用户变电站由上海电力设计院负责设计。 3. 为确保大楼自身的防灾能力和规范要求，设置用户应急保障 发电机组（4台2500kW）。 4. 为确保酒店和高档办公用户重要设备对供电持续性的要求， 预留7台用户备用发电机组位置。
图片由Gensler提供
建筑特点和供配电要求
1. 上海市最高的标志性建筑，为主楼高度632米的超高层建筑，供电 要求必须绝对可靠。 2. 客户功能定位高，有高级酒店和高端商业办公、会议、重要IT机房 等，供电负荷等级高，确保供电的连续性。 3. 超大的建筑体型，建筑总面积达56.8万平米，负荷容量大，总计算 负荷为39.8MW。 4. 建筑构造复杂，设备层变配电站柱网和空间受到限制。 5. 为满足可在生能源利用的设计要求，设置2台1060kW冷热电三联供 发电机组和塔冠的小容量风力发电机群（设备总容量约300kWp）。
超高层智能配电及控制系统设计 －以上海中心为例
同济大学建筑设计研究院（集团）有限公司
副总工程师 夏 林 2014.9.18. .
现代通信技术 现代计算机网络技术 现代控制技术
+
现代制造技术
=
智能配电与控制
提升供配电系统的可靠性、监控能力、故障诊断能力、用能 分析能力，从而提高系统的维护水平、节能效益、智能化控制水 平，实现系统的远程智能控制的目的。
燃气发电机并机简图
1#、2#市电与燃气发电机并机系统
智能配电与控制系统设计
电力综合管理系统构架
110/10kV、应急电源的系统控制
应急段
应急变 应急段
供配电系统控制：1. 变电所电力监控系统。 2. 应急发电机组监控系统。 3. ATS监控系统。 以上三个监控系统组成完整的供配电监控系统。
上海中心工程概况
632m
492m
420.5m
•金茂大厦、环球金融中心、上海中心三栋标志性 建筑展现了中国改革开放的发展历程
上海中心 建筑总高度：632m 主楼屋面标高：580m 层 数：地上127层 地下5层 总建筑面积：568346m2 地上面积：410035m2 垂直电梯：106部 自动扶梯：37部 避难层数量：8个 2014年底将举行竣工典礼
供配电系统特点
三. 其他设计要点： 1. 设置全面和完善的供配电电力监控系统，系统需对10kV配电开关进行远程操 控，因此要求系统具备高可靠性、高稳定性，通信链路和关键设备应有冗余 ，故障录波间隔能满足毫秒级，具备完善的故障记录和分析诊断能力。 2. 用户应急和备用发电机组与市电切换采用可靠的PC级双电源自动转换开关 ATS，确保任何情况下发电与市电不会并列运行。 3. 对电气设备选型均有谐波控制要求，并在分区变电所设置调谐装置，谐波较 为集中区域，如各分区10/0.4kV变电所、动力控制中心，设置有源滤波装置 ，所有配电干线均设置谐波监测装置。
9区 8区
功能分区：
9区：121-127层：阻尼平衡装置、风力发电、
7房 118-120层：观光 7-8区：111-115层：公寓式酒店 84-110层：超五星级酒店 2-6区（8-81层）：办公 1区（1-6层）：大堂、商业、会议 地下1-5层：商业、停车、设备用房、
