基于CPLD的频率计设计
基于CPLD的频率计设计(毕业设计)
山东理工大学毕业设计（论文）题目：基于CPLD的频率计设计学院：电气与电子工程学院专业：电子信息工程学生姓名：学号:指导教师：毕业设计（论文）时间：二О一三年 2月 20日～ 6 月8日共 16 周I摘要频率检测是电子领域里最基本的测量，也是最重要的测量。
由于频率信号抗干扰能力强、易于传输，可以得到相对较高的测量精度，因此频率测量方法的研究也受到越来越多的关注。
基于传统测频原理的频率计的测量精度将随被测信号频率的下降而降低，本次设计中共提出了四种设计方案，通过论证最终决定用等精度的测量方法来完成本次频率计的设计。
在本次设计中选择AT89C51单片机和CPLD的结合来实现。
其中单片机完成整个测量电路的测试控制、数据处理和显示输出;CPLD主要完成频率测量功能，频率的测量范围在1HZ—1MHZ之间，其中测量误差在1HZ;键盘信号由AT89C51单片机进行处理，它从CPLD读回计数数据并进行运算，向显示电路输出测量结果;显示器电路采用5段LED动态显示，由1个74HC138译码器和74HC573锁存器驱动5个数码管。
关键词: 频率计，EDA技术，CPLD，单片机，等精度测量IAbstractFrequency detection is the most basic in the electronics field measurement, which is the most important measurement. Due to frequency signal transmission, strong anti-jamming capability, easy can get relatively high measurement precision, so frequency measurement methods of research have also been more and more attention. Based on the traditional principle of frequency meter frequency measurement accuracy will be along with the decline of the measured signal frequency is reduced, the design of the communist party of China puts forward four kinds of design scheme, through the argument finally decided to use equal precision measurement method to complete the design of frequency meter.In this design choose the combination of the AT89C51 single-chip microcomputer and CPLD to implement. The single-chip microcomputer control, the entire measurement circuit test data processing and display output; CPLD main complete frequency measurement function, frequency of measurement range between 1 hz to 1 MHZ, which measurement error in 1 hz; Keyboard signals are processed using single-chip computer AT89C51, it read back from CPLD count data and calculation, the measurement results to display circuit output; 5 LED dynamic display, display circuit used by 1, 74 hc138 decoder and 74 hc573 latch drive five digital tube.Key Words: frequency meter, EDA technologythe, CPLD and single chip microcomputer, such as precision measurementII目录摘要 (I)Abstract (II)第一章概述 ......................................... 错误！未定义书签。
基于cpld数字频率计的设计

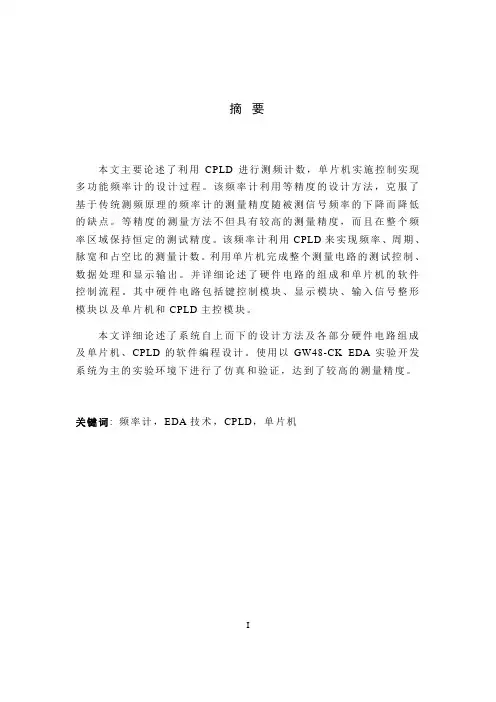

摘要本文主要论述了利用CPLD进行测频计数，单片机实施控制实现多功能频率计的设计过程。
该频率计利用等精度的设计方法，克服了基于传统测频原理的频率计的测量精度随被测信号频率的下降而降低的缺点。
等精度的测量方法不但具有较高的测量精度，而且在整个频率区域保持恒定的测试精度。
该频率计利用CPLD来实现频率、周期、脉宽和占空比的测量计数。
利用单片机完成整个测量电路的测试控制、数据处理和显示输出。
并详细论述了硬件电路的组成和单片机的软件控制流程。
其中硬件电路包括键控制模块、显示模块、输入信号整形模块以及单片机和CPLD主控模块。
本文详细论述了系统自上而下的设计方法及各部分硬件电路组成及单片机、CPLD的软件编程设计。
使用以GW48-CK EDA实验开发系统为主的实验环境下进行了仿真和验证，达到了较高的测量精度。
关键词: 频率计，EDA技术，CPLD，单片机IAbstractThis article discusses the use of frequency counts for CPLD, microcontroller control to achieve the implementation of the design process of multi-frequency meter. The use of such precision frequency meter design ways to overcome the traditional frequency measurement based on the principle of the measurement precision frequency meter with a decline in the measured signa l frequency decreases the shortcomings. And other precision measurement method not only has high accuracy, but in the entire frequency region to maintain a constant precision. The frequency meter using CPLD to implement the frequency, period, pulse width and duty cycle measurement count .I used SUM complete the measurement circuit control, data processing and display output. Then I discussed about the composition of hardware and microcontroller software control flow. The hardware circuit includes key control module, display module, the input signal shaping module and MCU and CPLD control module.This paper has particularly described the top-to-bottom design method of the system, the circuit composite of the hardware and the software program device of CPLD and single chip computer. Under the test environment of the system developed by GW48-CK EDA experiment, the precision and velocity of the measurement have been obtained after the simulation and the test of the hardware.KEYWORDS: Frequency meter, EDA technique, CPLD, Single chip computerII目录摘要 (I)Abstract (II)目录 (III)第一章引言 (4)第二章硬件电路设计 (5)3.1 系统顶层电路设计 (5)3.2 测频模块的工作原理及设计........... 错误!未定义书签。
(完整word版)基于CPLD的频率计

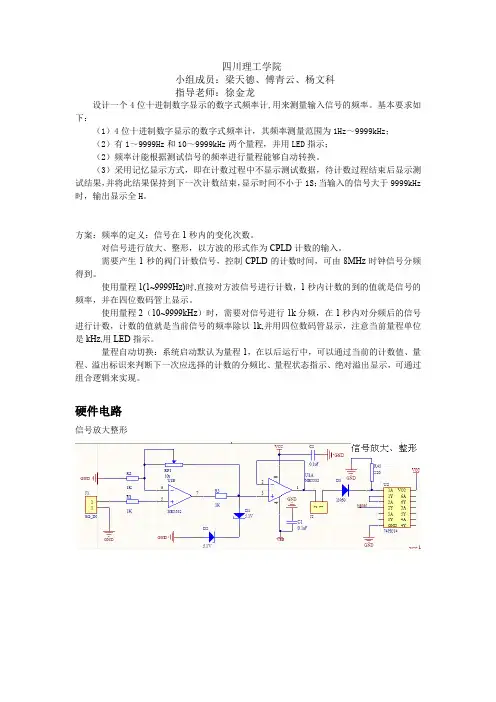

四川理工学院小组成员：梁天德、傅青云、杨文科指导老师：徐金龙设计一个4位十进制数字显示的数字式频率计,用来测量输入信号的频率。
基本要求如下：（1）4位十进制数字显示的数字式频率计，其频率测量范围为1Hz～9999kHz；（2）有1～9999Hz和10～9999kHz两个量程，并用LED指示；（2）频率计能根据测试信号的频率进行量程能够自动转换。
（3）采用记忆显示方式，即在计数过程中不显示测试数据，待计数过程结束后显示测试结果，并将此结果保持到下一次计数结束，显示时间不小于1S；当输入的信号大于9999kHz 时，输出显示全H。
方案：频率的定义：信号在1秒内的变化次数。
对信号进行放大、整形，以方波的形式作为CPLD计数的输入。
需要产生1秒的阀门计数信号，控制CPLD的计数时间，可由8MHz时钟信号分频得到。
使用量程1(1~9999Hz)时,直接对方波信号进行计数，1秒内计数的到的值就是信号的频率，并在四位数码管上显示。
使用量程2（10~9999kHz）时，需要对信号进行1k分频，在1秒内对分频后的信号进行计数，计数的值就是当前信号的频率除以1k,并用四位数码管显示，注意当前量程单位是kHz,用LED指示。
量程自动切换：系统启动默认为量程1，在以后运行中，可以通过当前的计数值、量程、溢出标识来判断下一次应选择的计数的分频比、量程状态指示、绝对溢出显示，可通过组合逻辑来实现。
硬件电路信号放大整形8MHz系统时钟产生EPM7128SLC84-15 管脚配置量程指示4位数码管显示ISP下载系统电源软件部分(max+plus2环境)整体框架：信号输入，时钟输入，计数、量程控制核心，量程输出，4位数码管动态输出核心。
下面解剖计数、量程控制核心时钟信号。
被测信号输入：根据量程选择是否进行1K分频频率计计数核心：由4个BCD计数器74160和4个锁存器构成，注意虽然计数器清零信号和锁存器锁存信号都是1Hz，但是清零信号要比锁存信号晚一个时钟周期（1/8MHz）。
基于CPLD和单片机的等精度数字频率计设计
基于CPLD和单片机的等精度数字频率计设计李莉;熊晶【期刊名称】《现代电子技术》【年(卷),期】2015(000)010【摘要】According to the phase coincidence theory,the equal precision digital cymometer was improved. The standard frequency signal and the frequency under test are counted in the same time by means of the phase coincidence theory,and then ±1 periodic error is eliminated when standard frequency signal is counted. This system is composed of threeparts:amplification and rectification,counting with CPLD(detection of the phase coincidence point is completed in it),and frequency calculation and display (which is completed with single chip AT89C51). The simulation software Max+Plus Ⅱ is used for simulation of CPLD,and the software Protues is used for simulation of single chip microcontroller(SCM). The experiment results show that the cymometer has the advantages of high measuring precision and good operation stability,when the frequency under test is in the range of 1 Hz~10 MHz.%根据相位重合点理论对等精度数字频率计进行改进，采用该理论可使对标准频率信号和待测频率的计数同时开始，消除了对标准频率信号计数时±1个周期的误差。
基于CPLD和单片机的频率计设计
正文：
一、实验设计原理
1.1实验基本框架
图一
传统的测频原理是在一定的时间间隔T内测某个周期信号的重复变化次数N，其频率可表示为f=N/T，其原理框图如图2所示。这种测量方式的精度随被测信号频率的下降而降低。
{
Counter = 0;
TMOD = 0x11; //定时器工作方式
TH0 = T0_High_Init;
TL0 = T0_Low_Init; //设置定时器初值
TR0 = 1; //启动定时器
ET0 = 1; //允许定时器中断
EA = 1; //开中断
}
//延时
void delay()
{
int ti;
基于CPLD和单片机的频率计设计
引言：
随着电子技术和计算机技术的不断发展，以单片机为核心的测量控制系统层出不穷。在被测信号中，较多的是模拟和数字开关信号，而且还经常遇到以频率为参数的被测信号，例如流量、转速、晶体压力传感器以及经过参变量一频率转换后的信号等。本次试验采用测频法，通过方案优化，达到了较高的精度。
Dig_sel1 = 0;
Dig_sel0 = 0;
delay();
indata = P0;
Digit7 = indata & 0x0f;
Dig_sel0 = 1;
delay();
indata = P0;
Digit6 = indata & 0x0f;
Dig_sel1 = 1;
基于cpld的频率计设计
本科生毕业设计基于CPLD的频率计设计Design of the Frequency Meter based on CPLD学生姓名专业学号指导教师学院毕业设计（论文）原创承诺书1．本人承诺：所呈交的毕业设计（论文）《基于CPLD的频率计设计》，是认真学习理解学校的《长春理工大学本科毕业设计（论文）工作条例》后，在教师的指导下，保质保量独立地完成了任务书中规定的内容，不弄虚作假，不抄袭别人的工作内容。
2．本人在毕业设计（论文）中引用他人的观点和研究成果，均在文中加以注释或以参考文献形式列出，对本文的研究工作做出重要贡献的个人和集体均已在文中注明。
3．在毕业设计（论文）中对侵犯任何方面知识产权的行为，由本人承担相应的法律责任。
4．本人完全了解学校关于保存、使用毕业设计（论文）的规定，即：按照学校要求提交论文和相关材料的印刷本和电子版本；同意学校保留毕业设计（论文）的复印件和电子版本，允许被查阅和借阅；学校可以采用影印、缩印或其他复制手段保存毕业设计（论文），可以公布其中的全部或部分内容。
以上承诺的法律结果将完全由本人承担！作者签名：• 年•• 月•••日摘要频率测量是电子测量领域最基本也是最重要的测量之一。
但基于传统测频原理的频率计在测频时测量精度将随被测信号频率的下降而降低，在实用中有较大的局限性。
因此，本文提出了一种基于CPLD的数字频率计的设计方法。
该设计电路简洁，软件潜力得到充分挖掘，低频段测量精度高，有效防止了干扰的侵入，把CPLD具有的编程灵活，适用范围宽，价格大众化等优点用于实现频率计的设计。
该频率计采用先进的EDA技术及自上而下的设计，使用流行的VHDL语言编程，并在Max+plusII软件平台上进行编译仿真。
经过硬件调试和软件仿真后结果证明此设计方案符合毕设要求和技术参数。
关键词：频率计 EDA技术 CPLDABSTRACTFrequency measurement is the most basic electronic and also one of the most important measure in the measurement field. But the accuracy of frequency meter which is based on the traditional principle will vary depending on the measured signal frequency and the lower, has great limitations in the practical in frequency measurement. Therefore, this article puts forward a design method of digital frequency meter based on CPLD. The advantage such as the CPLD programming flexibility, wide applicable scope, and the popular price etc, are used to implement the frequency meter design by the simple circuit design, the fully excavate of software potential, the precision in low frequency measurement, and the effectively prevent of the invasion of the interference. The frequency meter design which is from top to bottom adopts the advanced EDA technology and popular VHDL language programming, and compiling on Max + plusII software platform simulation.Key words: frequency meter; EDA; CPLD目录摘要 (I)ABSTRACT .......................................................... I I 第1章绪论 .. (1)1.1背景 (1)1.2频率计设计的目的和意义 (1)1.3论文所做的工作及研究内容 (2)第2章设计环境介绍 (3)2.1EDA技术的发展及VHDL简介 (3)2.1.1 EDA技术的发展 (3)2.1.2 VHDL简介 (3)2.1.3 CPLD器件及其特点 (4)2.2基于EDA的CPLD/FPGA设计流程 (4)2.2.1 设计输入 (4)2.2.2 综合 (5)2.2.3 适配 (5)2.2.4 时序仿真与功能仿真 (5)2.2.5 编程下载 (5)2.2.6 硬件测试 (5)2.3M AX+P LUSⅡ开发工具 (6)2.3.1 Max+PlusⅡ开发系统的特点 (6)2.3.2 Max+PlusⅡ的功能 (6)2.3.3 Max+PlusⅡ的设计过程 (6)第3章频率计的设计原理及方案 (8)3.1频率计的设计原理 (8)3.1.1 直接测频法原理 (9)3.1.2 等精度测频法原理 (9)3.2频率计的设计方案 (10)3.2.1 基于直接测频法的设计方案 (10)3.2.2 基于等精度测频法的设计方案 (11)第4章频率计硬件与软件 (14)4.1频率计硬件 (14)4.1.1 电源部分 (14)4.1.2 整形部分 (15)4.1.3 CPLD芯片 (15)4.1.4 显示部分 (16)4.1.5 键盘部分 (17)4.2频率计软件 (18)4.2.1 分频器模块 (18)4.2.2 闸门定时模块 (19)4.2.3 测频控制信号发生器模块 (20)4.2.4 计数器模块 (22)4.2.5 锁存器模块 (23)4.2.6 显示模块 (24)第5章调试 (25)5.1硬件调试 (25)5.1.1 静态调试 (25)5.1.2 连机仿真、在线动态调试 (25)5.2软件调试 (26)参考文献 (28)致谢 (29)附录1 设计源程序 (30)直接测频法 (30)等精度测频法 (33)附录2 电路图 (44)基于CPLD的频率计顶层电路设计图（1）---直接测频法 (44)基于CPLD的频率计顶层电路设计图（2）---等精度测频法 (45)基于CPLD的频率计硬件电路设计图（3）---直接测频法 (46)基于CPLD的频率计硬件电路设计图（4）---等精度测频法 (47)第1章绪论1.1 背景20世纪后期，随着信息技术、电子技术的飞速发展，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会信息化程度的大大提高和社会生产力的发展。
