楼板支座负筋布置范围
钢筋混凝土楼板平法钢筋计算
中间支座负筋转角处分布 筋扣减计算实例
两向支座负筋相交的转角 处，两向支座负筋已经形成交 叉钢筋网，其各自的分布筋在 转角位置切断，与另一个方向 的支座负筋构造搭接
1号支座负筋筋计算：长度公式=平直段长度+两端弯折 =2*1200+2*（120-15） =2610 根数：公式=（布置范围净长-两端起步距离）/间距+1 起步距 离=1/2钢筋间距 =（3000-300-2*50）/100+1=27根
支座为砌体圈梁
支座为砌体墙
板顶贯通筋的连接构造
板顶贯通筋的连接区域为跨中1/2处，一般选相邻 跨较大跨的轴线尺寸
计算条件：保护层15 定尺长度 ：9米 连接方式： 绑扎 锚固30D 搭接：42D
LB9X 方向：10@150：1-2跨贯通计算 钢筋长度＝净跨+左端支座锚固+右端伸入3-4轴跨中连接 =（3600+7200-150)+30D+(7200/2+42D) =（3600+7200-150)+30*10+(7200/2+42*10) =14970 一个绑扎搭接头 根数=（布筋范围-钢筋起步距离）÷板筋间距＋1 = （1800-300-50*2） ÷ 150+1=15根
LB9 Y方向：10@150钢筋长度＝净长+端支座锚固=1800-300+2*30D= 1800300+2*30*10=2100 根数=（布筋范围-钢筋起步距离）÷板筋间距＋1 1-2轴：（3600-300-2*50） ÷150+1=33根 2-3轴：（7200-300-2*50） ÷150+1=69根
板底筋长度计算
伸进长度＝按上图计算
板内钢筋分类（受力筋（底筋、面筋）负筋、负筋分布筋、温度筋）
板内钢筋分类（受力筋（底筋、面筋）负筋、负筋分布筋、温度筋）1、首先要清楚板内钢筋分类：受力筋（底筋、面筋）、负筋（边支座负筋和中间支座负筋）、负筋分布筋、温度筋、以及马凳筋，洞口加筋等等。
2、要了解平法标注中板筋符号：1）、B——板底部钢筋（底筋）；T——板顶部钢筋（面筋）；B&T——双层钢筋2）、X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋3）、原位标注中负筋长度尺寸为伸至支座中心线3、受力筋计算：板底受力筋长度=净跨-伸进长度*2+弯勾*2*6.25*d04G101-4中规定，板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽/2，5d)。
而如果支座为砌体墙，则伸入长度为max(板厚，120)板底受力筋根数=ceil((净跨-2*起步距离)/间距)+104G101-4中规定，起步距离为“第一根钢筋距梁角筋为1/2板筋间距，则第一根钢筋距梁边的长度就应该为“S/2-梁保护层厚底”。
工程板受力筋的间距一般为120mm、150mm 、180mm，平均按150mm计算，一半为75mm，保护层按25mm计取，故起步距离常规按50mm计算。
4、板负筋计算中间支座板负筋长度=水平长度+弯折长度*2弯折长度的计算方法：1）板厚-2*保护层；2）板厚-保护层（04101-4）端支座负筋长度=锚入长度+弯勾+板内净尺寸+弯折长度。
锚入长度计算方法：通常算法为“梁宽-保护层+板厚-2*保板负筋的根数=ceil((净跨-2*起步距离)/间距)+1起步距离=第一根钢筋距梁或墙边50mm5、分布筋长度计算= 轴线长度-负筋标注长度*2+参差长度*2分布筋和负筋搭接150mm端支座分布筋根数= 负筋板内净长/间距（取整）+1常规是向上取整，不加工1根，向下取整加1中间支座分布筋根数=布筋范围1/间距（取整）+布筋范围2/间距（取整）+1一般会按（布筋范围1+2）/间距+1计算6、温度筋指在温度、收缩应力较大的现浇板区域内，就在板的未配筋表面布置温度收缩钢筋。

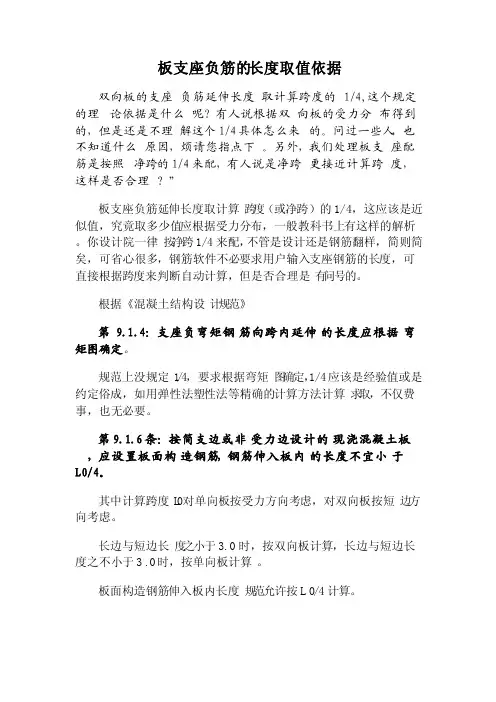

板支座负筋的长度取值依据
板支座负筋的长度取值依据双向板的支座负筋延伸长度取计算跨度的1/4,这个规定的理论依据是什么呢？有人说根据双向板的受力分布得到的，但是还是不理解这个1/4具体怎么来的。
问过一些人，也不知道什么原因，烦请您指点下。
另外，我们处理板支座配筋是按照净跨的1/4来配，有人说是净跨更接近计算跨度，这样是否合理？”板支座负筋延伸长度取计算跨度（或净跨）的1/4，这应该是近似值，究竟取多少值应根据受力分布，一般教科书上有这样的解析。
你设计院一律按净跨1/4来配，不管是设计还是钢筋翻样，简则简矣，可省心很多，钢筋软件不必要求用户输入支座钢筋的长度，可直接根据跨度来判断自动计算，但是否合理是有问号的。
根据《混凝土结构设计规范》第 9.1.4：支座负弯矩钢筋向跨内延伸的长度应根据弯矩图确定。
规范上没规定1/4，要求根据弯矩图确定，1/4应该是经验值或是约定俗成，如用弹性法塑性法等精确的计算方法计算求取，不仅费事，也无必要。
第9.1.6条：按简支边或非受力边设计的现浇混凝土板，应设置板面构造钢筋，钢筋伸入板内的长度不宜小于L0/4。
其中计算跨度L0对单向板按受力方向考虑，对双向板按短边方向考虑。
长边与短边长度之小于3.0时，按双向板计算，长边与短边长度之不小于3.0时，按单向板计算。
板面构造钢筋伸入板内长度规范允许按L0/4计算。
人们之所以考虑到这个问题是因为梁支座负筋长度取1/3和1/4而产生的联想和惯性思维，平法图集只对梁支座负筋规定了长度取值，对板支座负筋长度没作规定。
板和梁的实际受力状态还是有差别的，即使是单向板，非受力方向支座也能提供足够支持，从而根据经验，取1/4也是足够的。
规范上讲按弯矩图确定支座负筋长度的做法倒是正确，不过实际操作起来麻烦，所以，一般设计也是按构造规定的1/4取。

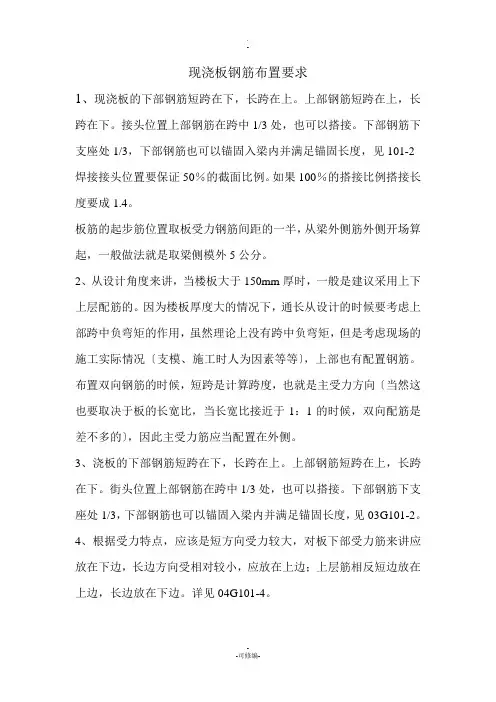

现浇板钢筋布置要求
现浇板钢筋布置要求1、现浇板的下部钢筋短跨在下，长跨在上。
上部钢筋短跨在上，长跨在下。
接头位置上部钢筋在跨中1/3处，也可以搭接。
下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见101-2 焊接接头位置要保证50％的截面比例。
如果100％的搭接比例搭接长度要成1.4。
板筋的起步筋位置取板受力钢筋间距的一半，从梁外侧筋外侧开场算起，一般做法就是取梁侧模外5公分。
2、从设计角度来讲，当楼板大于150mm厚时，一般是建议采用上下上层配筋的。
因为楼板厚度大的情况下，通长从设计的时候要考虑上部跨中负弯矩的作用，虽然理论上没有跨中负弯矩，但是考虑现场的施工实际情况〔支模、施工时人为因素等等〕，上部也有配置钢筋。
布置双向钢筋的时候，短跨是计算跨度，也就是主受力方向〔当然这也要取决于板的长宽比，当长宽比接近于1：1的时候，双向配筋是差不多的〕，因此主受力筋应当配置在外侧。
3、浇板的下部钢筋短跨在下，长跨在上。
上部钢筋短跨在上，长跨在下。
街头位置上部钢筋在跨中1/3处，也可以搭接。
下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见03G101-2。
4、根据受力特点，应该是短方向受力较大，对板下部受力筋来讲应放在下边，长边方向受相对较小，应放在上边；上层筋相反短边放在上边，长边放在下边。
详见04G101-4。
现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。
一、受力筋主要用来承受拉力。
悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。
当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。
1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。

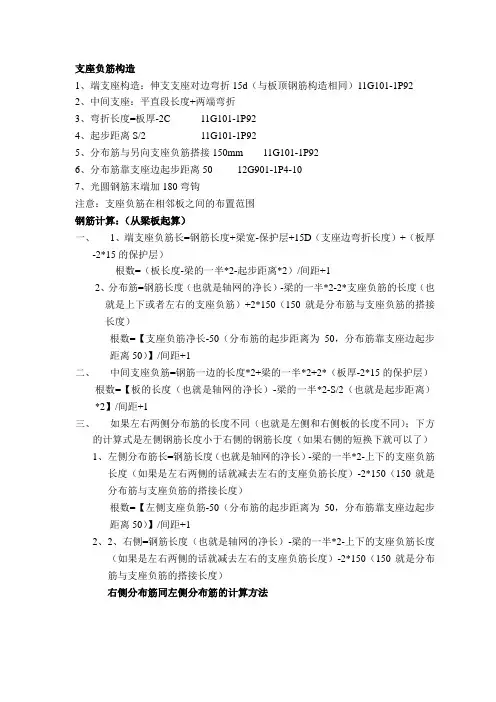

支座负筋构造
支座负筋构造1、端支座构造：伸支支座对边弯折15d（与板顶钢筋构造相同）11G101-1P922、中间支座：平直段长度+两端弯折3、弯折长度=板厚-2C 11G101-1P924、起步距离S/2 11G101-1P925、分布筋与另向支座负筋搭接150mm 11G101-1P926、分布筋靠支座边起步距离50 12G901-1P4-107、光圆钢筋末端加180弯钩注意：支座负筋在相邻板之间的布置范围钢筋计算：（从梁板起算）一、1、端支座负筋长=钢筋长度+梁宽-保护层+15D（支座边弯折长度）+（板厚-2*15的保护层）根数=（板长度-梁的一半*2-起步距离*2）/间距+12、分布筋=钢筋长度（也就是轴网的净长）-梁的一半*2-2*支座负筋的长度（也就是上下或者左右的支座负筋）+2*150（150就是分布筋与支座负筋的搭接长度）根数=【支座负筋净长-50（分布筋的起步距离为50，分布筋靠支座边起步距离50）】/间距+1二、中间支座负筋=钢筋一边的长度*2+梁的一半*2+2*（板厚-2*15的保护层）根数=【板的长度（也就是轴网的净长）-梁的一半*2-S/2（也就是起步距离）*2】/间距+1三、如果左右两侧分布筋的长度不同（也就是左侧和右侧板的长度不同）；下方的计算式是左侧钢筋长度小于右侧的钢筋长度（如果右侧的短换下就可以了）1、左侧分布筋长=钢筋长度（也就是轴网的净长）-梁的一半*2-上下的支座负筋长度（如果是左右两侧的话就减去左右的支座负筋长度）-2*150（150就是分布筋与支座负筋的搭接长度）根数=【左侧支座负筋-50（分布筋的起步距离为50，分布筋靠支座边起步距离50）】/间距+12、2、右侧=钢筋长度（也就是轴网的净长）-梁的一半*2-上下的支座负筋长度（如果是左右两侧的话就减去左右的支座负筋长度）-2*150（150就是分布筋与支座负筋的搭接长度）右侧分布筋同左侧分布筋的计算方法四、支座负筋与板顶贯通筋相互替代对方的分布筋五、抗温度筋11G101-1 P94 （抗温度筋自身及其与受力主筋搭接长度为Li）可以在P55 查表得出六、抗温度筋与分布筋长度计算方法一致，只要将搭接长度改为2*Li就可以了七、板角附加钢筋P103八、隔墙下的加筋九、板内暗梁十、撑筋（马凳筋）。
分布筋和负筋的布置
肋形楼盖主次梁负筋位置的合理控制肋形楼盖的主梁、次梁、楼板的负筋如何排放，直接关系到梁板的有效高度，即承载能力问题。
因此，如何合理排放，尽量减少其有效高度的损失，是设计和施工共同关注的问题。
负筋的位置可能有3种排放形式：①次梁负筋排放在楼板和主梁负筋上面；②次梁负筋排放在楼板和主梁负筋下面；③次梁负筋排放在楼板负筋的下面，主梁负筋的上面。
笔者认为，①最不合理，②不太合理，③最合理。
为了说明问题，设某肋形楼盖主梁截面高度h=800毫米，Φ25负筋(如果独立梁，有效高度h07=765.5毫米)；次梁h=5800毫米，Φ20负筋4(h0=465毫米)；楼板h=80毫米，φ10负筋，φ8分布筋6(h0=60毫米)。
排式①，楼板支座保护层=次梁保护层25+次梁负筋20=45毫米，板支座负筋下降后的有效高度h0‘=楼板厚80-保护层45-楼板负筋半径10/2=30毫米，板支座抵抗弯矩减少的近试值为11(7-(h0’/h0)2=1-(30/60)2=75%。
次保护层符合规范要求。
h0不减少，支座抵抗弯矩不减少。
主梁保护层=次梁保护层25+次梁负筋20+楼板钢筋18=63毫米，主梁支座负筋下降后的有效高度h0‘=主梁高800-保护层63-主梁负筋半径25/2=724.5毫米，主梁支座抵抗弯矩减少的近试值为1-(724.5/762.5)2=9.7%。
排式②，楼板保护层符合规范要求，h0不减少，支座抵抗弯矩不减少。
次梁保护层=楼板保护层15+楼板钢筋18+主梁负筋25=58毫米，减少后的有效高度h0’=次梁高500-保护层58-次梁负筋半径20/2=432毫米，支座抵抗弯矩减少的近似值为1-(432/465)2=13.7%。
主梁保护层=楼板保护层15+楼板钢筋18=33毫米，减少后的有效高度h0=主梁高800-保护层33-主梁负筋半径25/2=754.5毫米，支座抵抗弯矩减少的近试值为1-(754.5/762.5)2=2.1%。
板负筋的分布筋起步距离
板负筋的分布筋起步距离摘要：1.板负筋的概念及作用2.分布筋的起步距离规范3.负筋的分布范围及长度4.负筋的分布筋间距5.结论正文：一、板负筋的概念及作用板负筋是指在混凝土板中，承担负弯矩的钢筋。
在结构受力分析中，我们一般把下部受拉的弯矩规定为正弯矩，上部受拉的弯矩为负弯矩。
负筋承受负弯矩的钢筋，一般在梁支座（一般是柱子）的上部或板支座（一般是梁或墙）的上部。
板负筋的作用主要是承担楼板上的负载，并将负载均匀分布到梁或墙上，从而保证结构的稳定性和安全性。
二、分布筋的起步距离规范分布筋的起步距离是指从板支座开始，负筋距离板边缘的最小距离。
根据我国相关规范《混凝土结构设计规范》GB 50010-2010 的规定，板负筋的分布筋起步距离应满足以下条件：1.当板厚度小于等于80mm 时，分布筋起步距离不应小于板厚的1/4；2.当板厚度大于80mm 时，分布筋起步距离不应小于板厚的1/6。
三、负筋的分布范围及长度负筋的分布范围主要是在板的受力区域，一般沿着板的短边方向布置。
根据规范，负筋的分布长度应满足以下条件：1.负筋长度不应小于板的短边长度的1/2；2.负筋长度应根据板的受力特点和实际工程需求进行调整，以保证结构的稳定性和安全性。
四、负筋的分布筋间距负筋的分布筋间距是指相邻负筋之间的距离。
根据我国相关规范，《混凝土结构设计规范》GB 50010-2010 规定，板负筋的分布筋间距应根据板的受力特点和实际工程需求进行设计，一般情况下，分布筋间距不应大于200mm。
五、结论板负筋作为承担负弯矩的钢筋，在混凝土结构中起着重要的作用。
分布筋的起步距离、负筋的分布范围及长度以及分布筋间距等都是设计过程中需要考虑的重要因素。
房建屋板现浇板钢筋布置要求及配筋注意事项
现浇板钢筋布置要求1、现浇板的下部钢筋短跨在下，长跨在上。
上部钢筋短跨在上，长跨在下。
街头位置上部钢筋在跨中1/3处，也可以搭接。
下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见101-2焊接接头位置要保证50％的截面比例。
如果100％的搭接比例搭接长度要成1.4。
板筋的起步筋位置取板受力钢筋间距的一半，从梁外侧筋外侧开始算起，一般做法就是取梁侧模外5公分。
2、从设计角度来讲，当楼板大于150mm厚时，一般是建议采用上下上层配筋的。
因为楼板厚度大的情况下，通长从设计的时候要考虑上部跨中负弯矩的作用，虽然理论上没有跨中负弯矩，但是考虑现场的施工实际情况（支模、施工时人为因素等等），上部也有配置钢筋。
布置双向钢筋的时候，短跨是计算跨度，也就是主受力方向（当然这也要取决于板的长宽比，当长宽比接近于1：1的时候，双向配筋是差不多的），因此主受力筋应当配置在外侧。
3、浇板的下部钢筋短跨在下，长跨在上。
上部钢筋短跨在上，长跨在下。
街头位置上部钢筋在跨中1/3处，也可以搭接。
下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见03G101-2。
4、根据受力特点，应该是短方向受力较大，对板下部受力筋来讲应放在下边，长边方向受相对较小，应放在上边；上层筋相反短边放在上边，长边放在下边。
详见04G101-4。
现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。
一、受力筋主要用来承受拉力。
悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。
当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。
1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要分歧点：一是设计图纸中若同名称板中某一块板的板支座钢筋进行了原位标注，如平法中39页图中钢筋2，而其余同名称板除板编号外无任何板钢筋布置标注，则其余同名称板板支座钢筋应如何布置？是同标注了的原位标注布置，还是按图纸文字说明中的布置方式？（补充一下，此类图纸中文字说明一般会有未注明板底筋受力钢筋按KX双层双向布置，未注明分布钢筋按CX@250布置之类的）具体布置方式是怎样？（即底筋怎样，面筋怎样）
二是若设计图纸中无文字说明，或文字说明为底筋受力钢筋按双向布置，那像第一种情况的板支座原位标注钢筋该如何布置？（注意：平法中38页5.2.2与39页中有那么一句话，同名称同编号的板，板支座上部钢筋是非贯通钢筋，可以不按相同布置，39页括号中文字解释也有说，板支座钢筋原位标注如有多跨应在标注后注明几跨，如只有一跨可不注明），是否可以理解为不管是双层双向底筋还是双向底筋，未进行原位标注的支座负筋的板就可以不布置支座负筋，只需布置分布钢筋即可；而施工中我们知道按照结构力学，XY方向有底筋对应的就应有负筋，那这样是否就和平法相违背了？
第一个问题：同标注了的原位标注布置，因为你的这个楼板已经标注名称了呀，如：LB2***等。
第二个问题：我没有弄明白你说的内容，我去11G101-1去找，和你说的38页5.2.2与39页那些话对不上，我不知道我的101有问题还是什么。
最好能附图说明，比较直观，好理解。
全部布置，因为该负筋长度按最大跨板设计的，短跨钢筋长度同长跨钢筋，只要有梁和墙体处都要布置，所以全部布置。
图上只表示这根负筋，就代表这图上任何没有表示的地方都是按这要求处理。
比如节点只画一个，没有表示的，其他的做法都是这样。
如图，其中的①②③钢筋在板中的范围应该怎么画？是3跟都直接布置到整个板中，还是自定义范围....布置全板的话应该会重复量吧而且像第①根，上边的突出板筋范围和边的突出板筋范围应该还不同，是按上头的定义长度还是按下头的，按上头那个来下边的突出筋又该和②重复了吧 ....貌似说的有点混乱，不过真心求
答：你好：利用自定义范围布置。
1、你这是跨版受力筋，首先定义三根钢筋。
2、然后按照下图的布置范围，分别布置三次。
