水性聚氨酯的合成
水性聚氨酯工业合成工艺流程
水性聚氨酯工业合成工艺流程
一、原料准备
1. 按照反应计划计算所需的多元醇、多元异氰酸酯类原料规格和数量。
2. 检测多元醇和多元异氰酸酯类原料的物理化学指标,检查是否达到合成要求。
3. 加载检测合格的多元醇和多元异氰酸酯类原料到料槽内。
二、原料混合、反应
1. 将多元醇和催化剂导入搅拌反应器内,开始混合。
2. 在过程中,逐步加入准备好的多元异氰酸酯类原料,形成原料混合液。
3. 控制温度在约35°左右,进行室温下的反应4~6小时。
4. 反应结束后,进行取样检测聚合度是否达到目标值。
三、处理分馏
1. 反应液进入离心机进行分离,去除残留的多余的多元异氰酸酯类原料。
2. 离心后液体进入真空打浆机进行脱气,除去生成的副产物2。
3. 脱气液体进入蒸馏塔进行进一步分馏,去除残余的有害物质。
4. 分离出的水性聚氨酯产品进行物理化学检测,确保指标合格。
五、产品装瓶打包
1. 通过色差机和粘度检测试验的聚氨酯产品进入塑料包装机内装瓶。
2. 装瓶好的产品进行打印 ,成为成品通过检验后出厂发货。
以上就是水性聚氨酯的基本工艺流程。
水性聚氨酯涂料的合成
水性聚氨酯涂料的合成原理
水性聚氨酯涂料是一种能够在水中实现聚合反应而成的有机涂料，其核心原理为：使用形式为2-氨基乙烷(AA)、硬脂酸(HA)和聚氨酯(PU)的单体，利用活性水作为介质，以及由硬化剂产生的离子力与单体之间形成的弱离子交互作用，使各单体之间发生聚合反应。
聚合反应的具体过程如下：
1、聚氨酯的单体，如2-氨基乙烷、硬脂酸和聚氨酯，各自产生不同的离子，将其在活性水中混合，使其形成弱离子交互作用，使单体之间发生聚合反应。
2、在此过程中，水会吸收周围的气体，形成空气团，使得涂料表面获得不同程度的光泽和细节，实现不同的装饰效果。
3、硬化剂的反应速度较快，在聚合反应的过程中，不断释放出大量热量，使涂料在迅速凝固，形成牢固的保护膜，有效防止被污染。
4、最后，涂料中的水会被完全蒸发掉，形成牢固的保护膜，有效避免污染物侵入，实现长久耐用的装饰效果。
水性聚氨酯的合成
闫福安，陈俊(武汉工程大学化工与制药学院,武汉430073)摘要：对水性聚氨酯的合成单体、合成原理、合成工艺及改性方法作了介绍。
水性聚氨酯合成技术不断完善,市场正在推进,国内相关企业和研究机构应加强合作,从分子设计出发,不断推进水性聚氨酯产业的技术进步和市场推广。
关键词：水性聚氨酯；合成；改性0引言聚氨酯是综合性能优秀的合成树脂之一。
由于其合成单体品种多、反应条件温和、专一、可控,配方调整余地大及其高分子材料的微观结构特点,可广泛用于涂料、黏合剂、泡沫塑料、合成纤维以及弹性体,已成为人们衣、食、住、行必不可少的材料之一,其本身就已经形成了一个多品种、多系列的材料家族,形成了完整的聚氨酯工业体系,这是其它树脂所不具备的。
据有关报道,在全球聚氨酯产品的消耗总量中,北美洲和欧洲占到70％左右。
美国人均年消耗聚氨酯材料约5.5kg,西欧约4.5kg,而我国的消费水平还很低,年人均不足0.5kg。
溶剂型的聚氨酯涂料品种众多、用途广泛,在涂料产品中占有非常重要的地位。
水性聚氨酯的研究始自20世纪50年代,60、70年代,对水性聚氨酯的研究、开发迅速发展,70年代开始工业化生产用作皮革涂饰剂的水性聚氨酯。
进入90年代,随着人们环保意识以及环保法规的加强,环境友好的水性聚氨酯的研究、开发日益受到重视,其应用已由皮革涂饰剂不断扩展到涂料、黏合剂等领域,正在逐步占领溶剂型聚氨酯的市场。
在水性树脂中,水性聚氨酯仍然是优秀树脂的代表,是现代水性树脂研究的热点之一。
1水性聚氨酯的合成单体1.1多异氰酸酯(polyisocynate)多异氰酸酯可以根据异氰酸酯基与碳原子连接的部位特点,可分为四大类：芳香族多异氰酸酯(如甲苯二异氰酸酯,TDI)、脂肪族多异氰酸酯(六亚甲基二异氰酸酯,HDI)、芳脂族多异氰酸酯(即在芳基和多个异氰酸酯基之间嵌有脂肪烃基－常为多亚甲基,如苯二亚甲基二异氰酸酯,XDI)和脂环族多异氰酸酯(即在环烷烃上带有多个异氰酸酯基,如异佛尔酮二异氰酸酯,IPDI。
水性聚氨酯合成方法
水性聚氨酯合成方法
水性聚氨酯的合成方法有以下几种：
1. 预聚体法：将聚醚二元醇、聚酯二元醇或聚碳酸酯二元醇、异佛尔酮二异氰酸酯、MDI和二元胺加入反应釜中进行反应合成。
2. 两步法：在室温下，异佛尔酮二异氰酸酯与二元醇先反应生成丁二醇二异氰酸酯（BDI），然后在水中加入BDI，再加入二元胺，进行反应，生成聚合物。
3. 水解法：将异氰酸酯和二元醇溶于有机溶剂中，在水中加入碱性水解剂，水解产生出无机盐和聚氨酯，然后再加入二元胺调整pH值，使聚合物变为水溶性。
4. 无溶剂法：在二元醇、二异氰酸酯和催化剂的催化下，进行聚合反应，生成水性聚氨酯。
以上是水性聚氨酯的几种常见的合成方法。
不同方法的步骤和条件有所不同，需要根据具体情况选择合适的方法。
目前水性聚氨酯的十大合成工艺

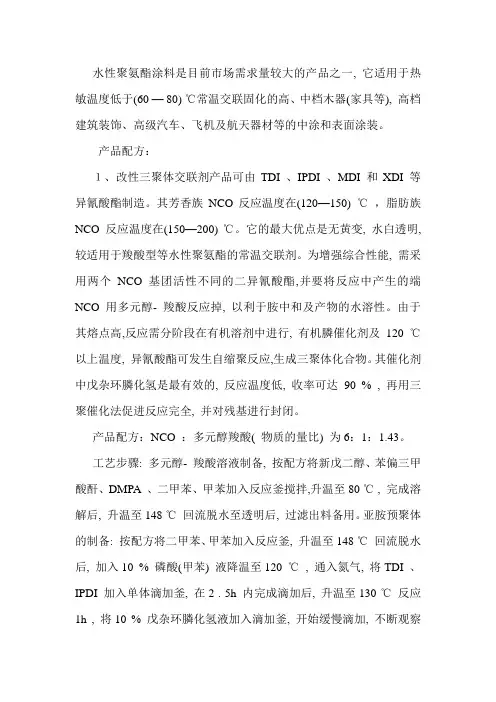

水性聚氨酯涂料是目前市场需求量较大的产品之一, 它适用于热敏温度低于(60 — 80) ℃常温交联固化的高、中档木器(家具等), 高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。
产品配方：１、改性三聚体交联剂产品可由TDI 、IPDI 、MDI 和XDI 等异氰酸酯制造。
其芳香族NCO反应温度在(120—150) ℃，脂肪族NCO 反应温度在(150—200) ℃。
它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。
为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。
由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。
其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。
产品配方：NCO ：多元醇羧酸( 物质的量比) 为6：1：1.43。
工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃ , 完成溶解后, 升温至148 ℃回流脱水至透明后, 过滤出料备用。
亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃回流脱水后, 加入10 % 磷酸(甲苯) 液降温至120 ℃, 通入氮气, 将TDI 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃反应2h 、140 ℃ 1h 、145 ℃30min , 降温至70 ℃, 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃, 静置7d ; 二是升温至(80—90) ℃反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃反应至透明, 降温到40 ℃出料.２、改性HDI 缩二脲交联剂产品配方：NCO：H2O = 3：1.1，NCO：OH =6：1, 理论NCO 含量= 15.9 % , 采用分阶段聚合反应、中和法。
水性聚氨酯制备工艺流程
水性聚氨酯制备工艺流程
水性聚氨酯（Waterborne Polyurethane）是一种环保型的涂料，广泛应用于家具、汽车、建筑、包装等领域。
下面介绍水性聚氨酯的制备工艺流程。
首先，准备原料。
水性聚氨酯的制备需要以下原料：聚醚多元醇、聚酯多元醇、异免分散剂、链延长剂、溶剂和助剂等。
第二步，制备预聚体。
将聚醚多元醇、聚酯多元醇和异免分散剂按照一定比例混合加热，加入催化剂进行反应，形成预聚体。
第三步，加入链延长剂。
将预聚体加热至一定温度，再加入链延长剂，如乙二胺等，进行链延长反应。
链延长剂的选择应根据所需产品的性能要求。
第四步，添加溶剂和助剂。
将制得的聚氨酯溶于溶剂中，并适量添加助剂，如消泡剂、增稠剂和防霉剂等，以提升产品的性能。
第五步，调整pH值。
通过添加酸碱调节剂，调节溶液的pH 值，使其处于适宜的范围内，一般为8-9。
第六步，过滤和检测。
将制备好的水性聚氨酯涂料进行过滤处理，去除其中的杂质，确保产品质量。
同时，进行相应的检测，如粘度、固含量和粒径等。
第七步，包装和储存。
将制备好的水性聚氨酯涂料装入适当的
容器中，密封保存。
在储存过程中，应避免阳光直射和高温环境，以防止涂料的质量受到影响。
总结起来，水性聚氨酯的制备工艺流程包括原料准备、制备预聚体、加入链延长剂、添加溶剂和助剂、调整pH值、过滤和检测、包装和储存等步骤。
在制备过程中，需要注意控制各个环节的条件，保证产品的质量和性能。
水性聚氨酯结构与合成
Ｈ —～ 州彳 —～ Ｃ Ｈ ｌ
Ｏ
。
∞。 一
Ｎ
。
Ｈ Ｏ Ｎ Ｃ ３２ Ｃ ＯＨ （ Ｈ ）
０ ０ ～
Ｒ ／
、 、 Ｒ
图６ 阳离子 水性聚 氨酯 分子 结构
１３３ 非 离 子 水 性 聚 氯 酯 分 子 结 构 模 型 ．．
图３ 异 氰酸 酯 的 自聚 反应
将聚乙二醇分 子链段 引入聚氨酯分子 的端基 、链段 中 间、侧链 可以合成各种不 同的非离子水性聚氨酯 ，由于亲 水链段含量通常较 大 ，因此 ，实际应用有 限。
ＣＨ （ ＣＨ ＣＨ ） （ Ｍ — ３Ｏ ２ ２ Ｌ — 卜 ” ～ Ｍ ｗ Ｏ ｃＨ ｃＨ ） Ｏ （ ２ ２ｎ ～
１３ 水性 聚氨 酯 的分子 结构 ．
聚氯酯是 由硬段和软段构成的一类高性能材料 ，硬段 和软段 的组成 、结构、长短 、相对 比例 的变化等使聚氨酯 材料可 用作塑料、弹性体 、 维、胶粘剂和涂料的树脂 等。 纤
—叫二 ： ———～ 二
Ｏ ＣＨ （ ｔ０ ｎ ｔ （ ２’ ２ ）ＣＩ ３
聚氨酯材料就形态而言属于二相结构 ：软段相和硬段 相 。软段相 多数为粘弹态（ 聚醚 、聚 己二酸酯 ） ，也有玻璃
态 （ 碳酸 酯 ＰＤ ） 聚 Ｃ Ｌ，少 数 为结 晶态 （ 己 内脂 Ｐ Ｌ 聚 Ｃ 、聚 己二 酸 丁 二 醇 酯 ＰＡ Ｂ 、聚 己二 酸 己二 醇 酯 ， ＰＡ ；而 硬 段 相 可 Ｈ）
双 电层 结 构 。
形 态
图１ 阴离子 型Ｐ Ｄ ０ Ｕ 胶粒 模型
当硬段含量在 ４ ７ ０ 以下时 ，硬 段分 散在软段 基料 上 ０
图１ 硬 段含 量４ ％时 的聚 氨酯 形态 ５ ０
MDI系列双组份水性聚氨酯的合成研究中期报告
MDI系列双组份水性聚氨酯的合成研究中期报告
一、研究背景
随着环保意识和法规的逐渐提高，水性聚氨酯在涂装、粘合、印刷和封闭等领域中得到了广泛的应用。
而在聚氨酯中，MDI为其中最重要的前体之一。
在一些情况下，双组份的MDI系列水性聚氨酯更受欢迎，因为它们可以提供更好的可调控性和更优秀的性能。
二、研究进展
1. 前期研究结果
在前期研究中，我们选择了环保性较高的PEG作为醇成分，采用双被覆法合成了MDI系列双组份水性聚氨酯。
经过初步的实验可能性验证和多次的优化实验，合成了具有较好性能的聚氨酯。
2. 中期研究方向
在本阶段，我们将主要从以下几个方面展开研究：
(1) 改变反应条件以提高产率和性能;
(2) 考虑引入不同结构的醇成分，以探索不同性能的聚氨酯;
(3) 考虑引入不同结构的二异氰酸酯作为前体，探索不同的MDI系列聚氨酯。
三、研究计划
在接下来的研究中，我们将首先探讨不同的反应条件对反应产率和聚氨酯性能的影响。
具体来说，我们将调整反应温度、pH值、溶剂和催化剂等因素。
接下来，我们将探索引入不同结构醇成分对聚氨酯性能的影响。
特别是，我们将考虑具有不同长度和平均分子量的PEG和其他醇类成分的引入。
最后，我们将尝试使用其他的二异氰酸酯来制备MDI系列水性聚氨酯。
具体来说，我们将考虑DMDI、TMDI、HMDI等不同的二异氰酸酯，以探索不同的聚氨酯性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。
阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。
通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。
和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。
阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。
此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。
因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。
1 阳离子水性聚氨酯的合成 1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。
一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是SN2(亲核取代反应) 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。
将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是酸碱中和。
1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。
从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。
熔融法是无溶剂制备水性聚氨酯的重要方法。
它把二异氰酸酯的加聚反应和氨基的缩聚反应紧密地结合起来。
反应的第一步是合成含亲水基团的端异氰酸酯基预聚体。
然后在高温下, 该预聚体和过量的脲反应生成缩二脲。
该产品分散在水中之后, 再和甲醛反应生成甲醇基, 通过降低pH值可促进缩聚反应进行扩链和交联。
熔融法的优点是不需要大量溶剂, 避免了相对分子质量快速增长而带来的问题,工艺简单, 易于控制, 也不需要特殊设备。
但是用该法合成水性聚氨酯时需要强力搅拌, 因为即使在100 ℃左右的温度下, 预聚体的粘度也很高。
用该法制得的水性聚氨酯通常是枝化的和相对分子质量较低的树脂。
乳液中残存的甲醛气味比较大, 且有较强的毒性, 在环保要求越来越高的今天, 它将被摒弃。
丙酮法也叫溶液法。
就是在低沸点的能和水混合的惰性溶剂(如丙酮、甲乙酮、四氢呋喃等) 中, 制得含亲水基团的高相对分子质量的聚氨酯乳液, 然后用水将该溶液稀释。
先形成油包水的以溶剂为连续相的乳液, 然后再加入大量的水, 发生相倒转, 水变成连续相并形成分散液。
脱去溶剂后得到无溶剂的高相对分子质量的聚氨酯- 脲的分散液。
该法操作简单, 重复性好。
1.3 原料选择 1.3.1 多异氰酸酯类化合物的选择二异氰酸酯有TDI(甲苯二异氰酸酯)、MDI(二苯基甲烷二异氰酸酯)、IPDI(异佛尔酮二异氰酸酯) 、HDI(六亚甲基二异氰酸酯) 等10余种产品, 其中的脂肪类二异氰酸酯(HDI,IPDI等) 抗老化性能好, 尤其在水性聚氨酯固化过程中的选择性比较好,但芳香族比脂肪族异氰酸酯的PU 抗热氧化性好,因为芳环上的氢较难被氧化。
1.3.2 低聚物多元醇的选择常用的聚二醇有聚酯二醇和聚醚二醇, 相对分子质量通常在600～3000之间。
一般来说, 不同的聚二醇与二异氰酸酯制备的PU 性能各不相同。
聚酯型PU 比聚醚型PU 具有较高的强度和硬度, 这归因于酯基的极性大, 内聚能(12.2kJ/m) 比醚基的内聚能(4.2kJ/m) 高。
软段分子间作用力大, 内聚强度较高, 机械强度也就越高。
并且由于酯键的极性作用, 与极性基材的粘附力比聚醚型优良, 抗热氧化性也比聚醚型好。
然而, 由于聚醚型PU 醚基较易旋转,具有较好的柔顺性, 有优越的低温性能, 并且聚醚中不存在相对易水解的酯基, 其PU比聚酯型耐水解性好。
1.3.3 亲水扩链剂的选择和阴离子水性聚氨酯显著不同, 在合成叔胺化合物引入阳离子时, 先是在聚氨酯链段上引入叔胺基团, 再进行叔胺化(中和)。
而季铵化工序较为复杂, 这是阳离子水性聚氨酯发展落后于阴离子水性聚氨酯的原因之一。
叔胺化合物有二乙醇胺、三乙醇胺、N-甲基二乙醇胺(MDEA)、N-乙基二乙醇胺(N-EDEA)、N-丙基二乙醇胺(N-PDEA)、N-苄基二乙醇胺(N-BDEA)、叔丁基二乙醇胺(t-BuDEAt)、二甲基乙醇胺、双(2-羟乙基)苄基苯胺(BHBA) 和双(2-羟丙基)苯胺(BHPA)等, 国内用的主要为MDEA, 其反应活性适中。
2 各种因素对阳离子水性聚氨酯性能的影响 2.1 -NCO含量对性能的影响有研究指出, 随着-NCO含量的增长, 聚氨酯预聚体相对分子质量逐渐减小。
又因为异氰酸酯基团与水反应能生成极性较强的取代脲, 故聚氨酯乳液的稳定性与-NCO质量分数也有一定的关系: 当-NCO含量超过4%时储存期明显缩短。
而且-NCO含量的变化对膜的机械物理性能也有影响: 随着-NCO含量的增大, 干膜的邵氏硬度和撕裂强度均提高, 300%模量和拉伸强度则呈现出先增后降的相同规律, 且均在质量分数为4.5%时出现峰值。
而且随着-NCO含量的升高, 吸水率也明显增加。
2.2 预聚物中n(-NCO)/n(-OH)比值对性能的影响随着n(-NCO)/n(-OH)比值的增大, 膜的拉伸强度和硬度都在递增, 而断裂伸长率却在降低。
2.3 中和剂的影响中和剂对乳液的粘度影响很小, 但对乳液的分散状态和粒度有影响。
2.4 亲水扩链剂用量的影响粒径与MDEA 含量之间的关系呈渐进线降低; 乳液粘度在MDEA含量低时增加较慢, 在MDEA含量高时增加较快。
涂膜的强度随MDEA含量增加而增加, 而断裂伸长率随其增加而下降。
这可能是因为随着MDEA 用量的增加, 聚氨酯分子链中刚性链段含量增加, 极性增强, 氢键作用以及离子性物理交联增加, 结果使得拉伸强度增加和断裂伸长率下降。
影响阳离子水性聚氨酯性能的因素还有很多,如亲水扩链剂的选择, 加料方式及温度等, 这里不再赘述。
3 阳离子水性聚氨酯的改性水性聚氨酯以其无毒、不易燃和不污染环境等优点, 愈来愈受到消费者的青睐, 被用作纸张、木材、纤维和皮革等的表面涂饰。
其中阳离子型水性聚氨酯对疏水性的聚酯和丙烯基类纤维具有良好的湿润性, 在化学纤维整理和复合中应用较广, 但与溶剂型聚氨酯相比, 由于存在亲水性基团, 传统的单组分水性聚氨酯涂料涂膜的硬度、耐水性和耐溶剂性达不到溶剂型或双组分聚氨酯的水平,为改善水性聚氨酯乳液及涂膜性能必须对其进行改性。
3.1 丙烯酸酯改性阳离子水性聚氨酯用甲基丙烯酸中和含叔胺基聚氨酯, 形成阳离子型聚合物, 再用去离子水乳化,得到阳离子型水性聚氨酯。
然后分别用油性引发剂偶氮二异丁腈(AIBN) 、水性引发剂过硫酸钾(KPS)及两种混合引发剂引发丙烯酸酯单体聚合, 制备出具有不同核壳结构的水性聚氨酯/丙烯酸酯共聚乳液。
3.2 有机硅改性阳离子水性聚氨酯有机硅的加入改善了阳离子水性聚氨酯漆膜的耐水性、光泽性和手感, 随着有机硅加入量的增加, 漆膜的耐水性提高、吸水率下降。
热重分析表明漆膜耐热性提高。
采用羟基硅油对阳离子水性聚氨酯进行了改性后，明显提高了涂膜的光亮性、柔软性、抗水性和手感。
3.3 环氧树脂改性阳离子水性聚氨酯为了提高水性阳离子聚氨酯涂膜的耐水性和力学性能, 通过引入环氧树脂得到的涂膜耐水性大大提高。
3.4 松香改性阳离子水性聚氨酯用松香改性的阳离子水性聚氨酯在中、碱性条件下有优良的施胶性能。
合成的聚合物松香胶, 本身带有阳离子电荷, 可自留。
松香对WPU的改进效果明显。
3.5 纳米改性阳离子水性聚氨酯聚氨酯是一种合成材料, 当用于涂料和涂层等装饰材料时, 长期的紫外线照射可能会导致材料老化、变脆, 出现粉化现象, 因此研究抗紫外材料具有重要意义。
目前已发现的抗紫外材料有纳米TiO2、ZnO、Al2O3、SiO2 和Fe2O3, 稀土CeO2也是一种很好的外吸收材料。
若在聚氨酯涂料中加入纳米CeO2, 可起到紫外防护的作用。
该复合材料对350nm以下的紫外A 区和B区有很好的吸收, 是一种优良的紫外吸收材料。
4 阳离子水性聚氨酯的应用4.1 皮革涂饰剂阳离子水性聚氨酯可赋予皮革柔软、自然和丰满的外观, 且可提升皮革的品级。
与阴离子皮革涂饰剂相比, 阳离子型具有以下几个优点: 阳离子电荷对于铬鞣、植物鞣和合成鞣的皮革都有较好的键合力; 所有阳离子产品都具有自然、微粒细的特性, 也比阴离子型的同类产品要柔软, 因而具有良好的渗透性及附着性, 它的作用是使皮革柔软细致, 且表面成膜极薄而自然; 可以减少涂料的使用量; 阳离子涂饰系统可以改进纤维强度和压力, 同时又能填充皮革并使它柔软。
4.2 织物整理剂水性聚氨酯能赋予织物柔软、丰满的手感, 改善织物耐磨性、抗皱性、回弹性和通透性等。
阳离子水性聚氨酯在织物表面形成一层亲水膜, 改善了一些合成纤维织物的吸水性能。
大多数化纤织物摩擦后都产生负电荷, 阳离子水性聚氨酯中的季铵离子基团具有显著抗静电作用。
水性聚氨酯的吸湿性也是改善抗静电作用的重要原因。
实验表明, 棉、粘胶纤维织物经一般树脂整理后撕裂强度下降, 但经阳离子水性聚氨酯整理后, 撕裂强度却得到提高。
而且经阳离子水性聚氨酯处理后, 还可使织物耐磨性增强,透气性大幅度提高。
4.3 其他除了上述两种用途以外, 阳离子水性聚氨酯还可用于涂料、胶粘剂、造纸施胶剂及医药领域中, 如制备血液的抗凝固膜等。
另有研究指出, 它也可用作阴极电泳涂料等。
