选择测功机主要参数
选择测功机主要参数
现在市场上有三种测功机可供客户选择使用：HD磁滞式全系列、MPD磁粉式全系列、ECD涡流式全系列，包含风冷式F、水冷式W、压缩气冷式A和鼓风机冷却方式B。
每一种测功机都有它的优势和限制，所以必须根据实际的测试要求来选择合适的测功机。
世界上没有哪一台测功机可以测试所有的电机！每一台测功机都有其固定的最佳测试范围，超出最佳测试范围，可能会导致测试数据偏差较大，严重者甚至损坏测试设备。
如何选择测功机？应该从以下三方面入手。
1、最高转速测功机本身所能承受的最高转速是测功机一
个重要性能指标，超过了这个转速限值，测功机容易出现性能衰退并加速老化，甚至造成不可修复的致命损坏，主要表现在轴承烧死、空心杯转子甩裂、磁粉退磁等方面。
按被试品的转速高低来选择确定测功机的类型，以确保其空载转速处于测功机的安全转速范围内，且越低于测功机的最高转速越好。
一般而言，比较高速（经验认为空载转速在8000rpm以上）的被试品一般采用涡流测功机测试，中高速（经验认为空载转速在800rpm到15000rpm之间）的被试品宜采用磁滞测功机测试，较为低速（经验认为空载转速在1000rpm以下）的被试品使用磁粉测功机测试。
三种测功机的测试范围存在着一定程度的交叉，选择时可兼顾其它方面的考虑：比如说输出功率、扭矩、价格、后续的发展、使用的频率等等；
注：通常在最高转速时，测功机并不能输出最大扭矩。
2、最大扭矩测功机的扭矩传感器就是一个带传感信号且可恢复的弹簧片，形变的大小反映出扭矩的大小。
通常在测功机的扭矩量程范围内，传感器可以自由变形和恢复，但如果出现严重超载、强烈震动、猛烈冲击等现象，则会对传感器造成损坏。
扭矩传感器一般只能更换，不能维修。
在《单相异步电动机试验方法GB/T9651-2008》的4.2.2章节中明确提出：“选择仪表时，应使测量值位于20%~ 95%仪表量程范围内”；“转矩测量仪的标称转矩，应不超过被试电机额定转矩的3倍”，所以，要预先估算出被试品的最大扭矩。
部分公式及经验值如下：◆ 输出功率公式：P2=n*T/9.55 n：转速（r/min）T：
转矩(N.m)
◆ 效率公式：η=P2/P1*100% P2：输出功率（W）
P1：输入功率（W）
◆ 效率经验值：串激电机：＜65% 罩极电机：＜30% ◆ 估算感应电机最大转矩：T N=(P2*9.55)/(n o*0.9)*2 n o：
空载转速
◆ 估算串激电机最大转矩：T N=(P1*η*9.55)/(n o*0.6)*2
n o：空载转速
3、运行功率运行功率就是测功机能够接受的最大功率及测功机给被试品加载时发出的热量。
测功机吸收的功率和加载后发出的热量由施加给被试品的扭力(T)和受到负载后被试品的转速(n)所产生的。
由此可见，被试品的输出功率必须小于测功机的运行功率，否则将会因热量迭加给测功机造成致命
的、不可修复的损坏。
运行功率分为短时（5分钟）运行功率和连续（2小时）运行功率，通常短时运行功率比连续运行功率大一些。
测功机的散热能力直接决定了其持续加载的时间长短，散热方式的不同决定了运行功率的大小，因此，机械特性比较硬的电机选择测功机时，应当考虑合适的冷却方式。
测功机选型配置
测功机选型配置测功机的选型配置在各种电机和电动工具试验中，常常使用到测功机这种测试设备，但是不是每一台测功机都能满足所有的电机测试要求的，那么对于测功机的使用或购买选择有哪些注意事项呢？杭州威衡科技有限公司，位于浙江杭州的高新技术产业基地，是一家专业从事于测试测量仪器、小型自动化设备及非标智能控制系统设备的研究、开发、生产、销售和技术服务为一体的高新技术企业。
下面我们来为你分析一下。
电机测功机配置：（1）实用配置：电参数仪（单相、三相、直流）、测功机控制仪、测功机、夹具；（2）智能配置：电参数仪（单相、三相、直流）、测功机控制仪、测功机、交流变频电源/直流电源、夹具、工控机显示器、控制操作台；2、电机测功机选择及适用场合磁滞测功机（1）磁滞测功机由带齿极定子、空心磁滞杯转子、激磁线图、支架、底板等组成，当磁滞测功机内部线圈通过电流时产生磁力线，并形成磁回路二产生转矩，改变励磁电流即可改变负载力矩。
（2）适用于中小力矩而转速较高的电机测试，如异步电机、小功率直流电机、串激电机及电动工具行业等。
磁粉测功机（1）磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力即为负载力矩。
改变激磁电流即可改变负载力矩。
（2）适用于大力矩而转速较低的场合。
如起动电机恒力矩带载起动、异步电动机、直流减速电机及造纸、纺织等行业使用的恒张力控制等。
电涡流测功机（1）电涡流测功机由感应子（转子）、电枢及励磁绕组、转矩、转速传感器、底板等组成，当感应子被电动机驱动旋转时，气隙磁通密度随感应子的旋转而发生周期性变化。
因此，在涡流环表面及一定深度内感生涡流电动势，并产生涡流，该涡流所产生的磁场又与气隙磁场相互作用，产生制动力矩。
改变定子的励磁电流，可以调节被测动力机械的转矩。
（2）适用于高转速、大功率动力机械的转矩和功率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、电动工具及大功率电机。

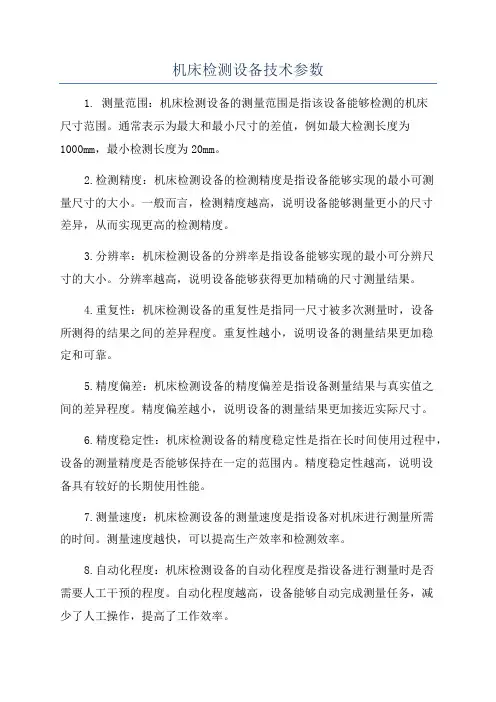

机床检测设备技术参数
机床检测设备技术参数1. 测量范围：机床检测设备的测量范围是指该设备能够检测的机床尺寸范围。
通常表示为最大和最小尺寸的差值，例如最大检测长度为1000mm，最小检测长度为20mm。
2.检测精度：机床检测设备的检测精度是指设备能够实现的最小可测量尺寸的大小。
一般而言，检测精度越高，说明设备能够测量更小的尺寸差异，从而实现更高的检测精度。
3.分辨率：机床检测设备的分辨率是指设备能够实现的最小可分辨尺寸的大小。
分辨率越高，说明设备能够获得更加精确的尺寸测量结果。
4.重复性：机床检测设备的重复性是指同一尺寸被多次测量时，设备所测得的结果之间的差异程度。
重复性越小，说明设备的测量结果更加稳定和可靠。
5.精度偏差：机床检测设备的精度偏差是指设备测量结果与真实值之间的差异程度。
精度偏差越小，说明设备的测量结果更加接近实际尺寸。
6.精度稳定性：机床检测设备的精度稳定性是指在长时间使用过程中，设备的测量精度是否能够保持在一定的范围内。
精度稳定性越高，说明设备具有较好的长期使用性能。
7.测量速度：机床检测设备的测量速度是指设备对机床进行测量所需的时间。
测量速度越快，可以提高生产效率和检测效率。
8.自动化程度：机床检测设备的自动化程度是指设备进行测量时是否需要人工干预的程度。
自动化程度越高，设备能够自动完成测量任务，减少了人工操作，提高了工作效率。
9.数据处理能力：机床检测设备的数据处理能力是指设备能够处理和分析测量数据的能力。
具有较强的数据处理能力的设备能够提供更多的测量结果和分析报告，便于用户进行评估和决策。
总之，机床检测设备的技术参数直接关系到设备的检测精度和性能，对于确保机床的准确性和稳定性具有重要作用。
因此，用户在选择机床检测设备时，应该根据自身的需求和要求，选择适合的设备，以确保机床的正常运行和优化生产效果。
测功机方案型号及参数
系统型号定义表WH-公司名称；5、6、8、9-产品系列；1-单相；2-直流；3-三相；A-立式（常规）B-卧式（特定）F-非标；D-电力；NJ-耐久；QD-强电柜。
电机定子测试系统（常规）WH-80A（非标）WH-80F （不含转向）WH-80B电机出厂测试系统（常规单相）WH-91A （常规直流）WH-92A（常规三相）WH-93A （非标）WH-90F（单相、不含堵转）WH-91B（直流、不含堵转）WH-92B（三相、不含堵转）WH-93B电机性能测试系统（立式、单相）WH-10A（立式、直流）WH-20A（立式、三相）WH-30A（立式、直流、单相）WH-21A（立式、直流、三相）WH-23A（卧式、直流）WH-20B（卧式、单相）WH-10B（卧式、三相）WH-30B（卧式、直流、单相）WH-21B（卧式、直流、三相）WH-23B（卧式、非标）WH-23F型号根据电参数配置定义水泵综合测试系统（单相）WH-51A（直流）WH-52A（三相）WH-53A（非标）WH-50F电器安规综合测试系统（四合一、液晶屏）WH-40B（六合一、液晶屏）WH-60B（四合一、微机型）WH-40A（六合一、微机型）WH-60A（非标）WH-60F发电机负载系统(单相) WH-106（6KW）WH-110(10KW) 型号根据容量定义(直流) WH-206（6KW）WH-210(10KW) 型号根据容量定义(三相) WH-306（6KW）WH-310(10KW) 型号根据容量定义电机性能测试系统（电力测功机、单相）WH-10D（电力测功机、直流）WH-20D（电力测功机、三相）WH-30D（电力测功机、直流、单相）WH-21D（电力测功机、直流、三相）WH-23D（电力测功机、非标）WH-DF新型系统柜（配WH6100、WH5100）WH-11(带电脑）1.6m WH-12(不带电脑）1.2m电气强电柜QD-100(100A) QD-200(200A) 型号根据容量定义电器耐久性能测试系统WH-NJ-8（8路）型号老化路数定义电感整流器测试系统WH-(容量)X5W以上的：威衡电机专用测试软件V1.05W以下：威衡电机性能测试软件V1.型号转矩（N.m）转速（r/min）连续运行功率外形尺寸中心高重量风冷连续（W）（W）长-宽-高（mm）（mm）（Kg）运行功率（W）磁滞测功机ZC0.05KB 0.0016-0.05 0-30000 0.98 50 330-180-150 100 18 30 ZC0.1KB 0.004-0.1 0-25000 0.7 80 330-180-150 100 20 45 ZC0.2KB 0.006-0.2 0-25000 0.7 200 330-180-150 110 25 90 ZC0.5KB 0.016-0.5 0-22000 0.78 350 450-270-150 110 30 150 ZC1KB 0.04-1 0-18000 0.87 450 550-270-220 130 40 250 ZC2KB 0.06-2 0-15000 0.98 700 550-270-220 130 60 350 ZC5KB 0.16-5 0-8000 1.15 1000 700-300-280 150 80 600 ZC5WKB 0.16-5 0-8000 1.25 1200 700-300-280 150 90 800 ZC7.5WKB0.3-7.5 0-8000 1.48 1500 700-350-280 150 90 950 ZC10WKB 1-10 0-6000 1.96 1800 700-300-350 200 120 1200 ZC10KB 0.4-10 0-4000 1.98 1200 700-300-350 200 120 800 ZC20KB 0.8-20 0-4000 2.45 1600 910-380-400 200 200 1200 ZC20WKB 2-20 0-4000 2.47 2500 910-380-400 200 200 1650磁ZF5WKB 0.5-5 0-8000 0.78 800 700-320-310 150 65 500功机ZF30WKB 2-30 0-7000 0.93 4500 750-340-340 180 90 3000 ZF50WKB 5-50 1-6000 1.05 6000 800-360-350 180 90 4000 ZF100WKB10-100 0-4000 1.25 7000 800-370-370 180 110 5000 ZF200WKB20-200 0-3000 1.85 9000 1000-450-400 200 150 7000 ZF500WKB50-300 0-2000 2.15 14000 1200-460-480 200 150 12000电涡流测功机DW0.5WKB0.5 40000 0.7 3000 700-270-220 80 50 200 DW1WKB 1 35000 0.95 3000 700-270-220 120 50 600 DW2KB 2 30000 1 3000 700-270-220 120 60 900 DW5WKB 5 25000 1.15 2000 700-300-280 120 60 1800 DW10WKB10 20000 1.35 1200 700-300-350 220 80 3000 DW20WKB20 18000 1.57 800 700-300-350 220 90 4000 DW30WKB30 15000 1.7 600 700-300-350 250 150 5000 DW50WKB50 12000 2.05 500 820-350-380 250 150 6000 DW100W100 12000 2.25 500 850-370-420 280 180 8000KBDW200W200 10000 2.86 300 880-380-420 320 220 15KW KBDW300W300 6000 3.78 200 880-380-420 320 300 22WK KB磁滞测功机参数：测功机型号：ZC5KB (磁滞测功机)转矩：0.02-0.5（N.m）转速：0-20000(r/min)连续运行功率：100（W）外形尺寸长-宽-高：450-220-150（mm）中心高：110（mm）重量：30（Kg）5min运行功率：200（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC10KB (磁滞测功机)转矩：0.04-1（N.m）转速：0-15000(r/min)连续运行功率：200（W）外形尺寸长-宽-高：550-270-220（mm）中心高：130（mm）重量：40（Kg）5min运行功率：400（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC20KB (磁滞测功机)转矩：0.06-2（N.m）转速：0-15000(r/min)连续运行功率：300（W）外形尺寸长-宽-高：550-270-220（mm）中心高：130（mm）重量：60（Kg）5min运行功率：600（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC30KB (磁滞测功机)转矩：0.1-3（N.m）转速：0-15000(r/min)连续运行功率：300（W）外形尺寸长-宽-高：550-270-220（mm）中心高：130（mm）重量：60（Kg）5min运行功率：600（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC50KB (磁滞测功机)转矩：0.2-5（N.m）转速：0-8000(r/min)连续运行功率：600（W）外形尺寸长-宽-高：700-300-280（mm）中心高：150（mm）重量：80（Kg）5min运行功率：1200（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC75KB (磁滞测功机)转矩：0.3-7.5（N.m）转速：0-8000(r/min)连续运行功率：750（W）外形尺寸长-宽-高：700-300-280（mm）中心高：150（mm）重量：90（Kg）5min运行功率：1200（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC100KB (磁滞测功机)转矩：0.4-10（N.m）转速：0-6000(r/min)连续运行功率：1000（W）外形尺寸长-宽-高：700-300-350（mm）中心高：200（mm）重量：120（Kg）5min运行功率：2000（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC150KB (磁滞测功机)转矩：0.6-15（N.m）转速：0-6000(r/min)连续运行功率：1000（W）外形尺寸长-宽-高：700-300-350（mm）中心高：200（mm）重量：130（Kg）5min运行功率：2000（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZC200KB (磁滞测功机)转矩：0.8-20（N.m）转速：0-4000(r/min)连续运行功率：1500（W）外形尺寸长-宽-高：910-380-400（mm）中心高：200（mm）重量：200（Kg）5min运行功率：3000（W）转矩精度：±0.5% 转速精度：0.2%磁粉测功机参数测功机型号：ZF5KB (磁粉测功机)转矩：0.5-5（N.m）转速：0-8000(r/min)连续运行功率：500（W）外形尺寸长-宽-高：700-320-310（mm）中心高：150（mm）重量：65（Kg）5min运行功率：800（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF10KB (磁粉测功机)转矩：1-10（N.m）转速：0-8000(r/min)连续运行功率：900（W）外形尺寸长-宽-高：700-320-310（mm）中心高：150（mm）重量：65（Kg）5min运行功率：1200（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF20KB (磁粉测功机)转矩：2-20（N.m）转速：0-8000(r/min)连续运行功率：2000（W）外形尺寸长-宽-高：750-340-340（mm）中心高：180（mm）重量：80（Kg）5min运行功率：3000（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF30KB (磁粉测功机)转矩：2-30（N.m）转速：0-7000(r/min)连续运行功率：3000（W）外形尺寸长-宽-高：750-340-340（mm）中心高：180（mm）重量：90（Kg）5min运行功率：4500（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF50KB (磁粉测功机)转矩：5-50（N.m）转速：0-5000(r/min)连续运行功率：4000（W）外形尺寸长-宽-高：800-360-350（mm）中心高：180（mm）重量：90（Kg）5min运行功率：6000（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF100KB (磁粉测功机)转矩：10-100（N.m）转速：0-4000(r/min)连续运行功率：5000（W）外形尺寸长-宽-高：800-370-370（mm）中心高：180（mm）重量：110（Kg）5min运行功率：7000（W）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF200WKB (磁粉测功机)转矩：20-200（N.m）转速：0-3000(r/min)连续运行功率：7000（W）5min运行功率：9000（W）外形尺寸长-宽-高：1000-450-400（mm）中心高：200（mm）重量：130（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：ZF500KB (磁粉测功机)转矩：50-500（N.m）转速：0-2000(r/min)连续运行功率：12000（W）外形尺寸长-宽-高：1200-460-480（mm）中心高：200（mm）重量：150（Kg）5min运行功率：14000（W）转矩精度：±0.5% 转速精度：0.2%电涡流测功机参数测功机型号：DW0.5KB (电涡流测功机)转矩：0.5（N.m）转速：40000(r/min)连续运行功率：200（W）外形尺寸长-宽-高：700-270-220（mm）中心高：80（mm）重量：50（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW1KB (电涡流测功机)转矩：1（N.m）转速：35000(r/min)连续运行功率：600（W）外形尺寸长-宽-高：550-270-220（mm）中心高：80（mm）重量：50（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW2KB (电涡流测功机)转矩：2（N.m）转速：30000(r/min)连续运行功率：900（W）外形尺寸长-宽-高：550-270-220（mm）中心高：120（mm）重量：50（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW3KB (电涡流测功机)转矩：3（N.m）转速：0-30000(r/min)连续运行功率：1100（W）外形尺寸长-宽-高：750-300-280（mm）中心高：120（mm）重量：60（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW5KB (电涡流测功机)转矩：5（N.m）转速：25000(r/min)连续运行功率：1800（W）外形尺寸长-宽-高：700-300-280（mm）中心高：120（mm）重量：60（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW10KB (电涡流测功机)转矩：10（N.m）转速：20000(r/min)连续运行功率：3000（W）外形尺寸长-宽-高：700-300-350（mm）中心高：220（mm）重量：80（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW20KB (电涡流测功机)转矩：20（N.m）转速：18000(r/min)连续运行功率：4000（W）外形尺寸长-宽-高：700-300-350（mm）中心高：220（mm）重量：90（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW30KB (电涡流测功机)转矩：30（N.m）转速：15000(r/min)连续运行功率：5000（W）外形尺寸长-宽-高：700-300-350（mm）中心高：250（mm）重量：150（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW50KB (电涡流测功机)转矩：50（N.m）转速：12000(r/min)连续运行功率：6000（W）外形尺寸长-宽-高：820-350-380（mm）中心高：250（mm）重量：150（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW100KB (电涡流测功机)转矩：100（N.m）转速：12000(r/min)连续运行功率：8000（W）外形尺寸长-宽-高：850-370-420（mm）中心高：280（mm）重量：180（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW200KB (电涡流测功机)转矩：200（N.m）转速：10000(r/min)连续运行功率：15（KW）外形尺寸长-宽-高：880-380-420（mm）中心高：320（mm）重量：220（Kg）转矩精度：±0.5% 转速精度：0.2%测功机型号：DW500KB (电涡流测功机)转矩：500（N.m）转速：6000(r/min)连续运行功率：22（KW）外形尺寸长-宽-高：920-480-450（mm）中心高：380（mm）重量：300（Kg）转矩精度：±0.5% 转速精度：0.2%三、单相电参数测量仪参数表：WH1200A（单相电机）推荐1．测量精度：表2：技术指标测量参数测量范围测量误差分辨力电压（V）5～500 ±（0.25数+0.25程）0．01电流（A）0.02～20 ±（0.25数+0.25程）0．001功率(W) 1.0～9999 ±（0.25数+0.25程）0．01功率因素(%) 0.00～1.00 0.01频率(Hz) 50-602．其它技术指标：输入：电流电压输入信号均为额定量程的1.05倍；采样时间：40mS ；显示刷新时间：0.3s；整机功耗：<10W ；仪表重量：约3 kg仪表外形最大尺寸：宽×高×深（358×123×363）仪表装架开口尺寸：宽×高（348×104）3．工作环境：温度：(0～40)℃湿度：(20%～75%)RH 大气压力: (86～106)kPa 仪表工作电源：AC 220V±10% 50/60Hz无较重的振动及电磁干扰WH6000（智能通用）实物图如下：1．测量精度：测量参数测量范围测量误差分辨力过载转速（r/m）1～30000 ±（0.1%读数+0.1%量程）1转32000转(mN.m) 20.00～1000.0 ±（0.25%读数+0.25%量程）0.01mN.m 21.00mN.m转距（N.m） 2.000～200.0 ±（0.25%读数+0.25%量程）0.01N.m 210.0N.m 输出功率0-10KW ±（0.25%读数+0.25%量程）0.01W 10KW 效率（%）0.00～99.9 0.01%2．其它技术指标：输入：最大转速，转矩测量输入信号均为额定量程；采样时间：40mS ；显示刷新时间：0.4s；整机功耗：<20W ；仪表重量：约4 kg仪表外形最大尺寸：宽×高×深（358×123×363）仪表装架开口尺寸：宽×高（348×104）3．工作环境：温度：(0～40)℃湿度：(20%～75%)RH 大气压力: (86～106)kPa 仪表工作电源：AC 220V±10% 50/60Hz无较重的振动及电磁干扰。
CW160电涡流测功机
一、主要用途及适用范围CW系列圆柱感应式电涡流测功机是用来测量动力机械各种特性的试验仪器。
本机适用于中、小型功率电机、汽车、内燃机、燃气轮机、水轮机、工程机械、林业、矿山、石油钻采等机械的性能试验，也可作为其它动力设备的吸功装置。
主要特点结构简单，操作维护方便；制动力矩大，测试精度高，工作稳定；转动惯量小，动态响应速度快；与测控系统配套，可实现自动化操作。
二、产品使用的工作条件和环境条件测功机励磁电源：DC 0～90V，0～110V， DC 0～120V测功机励磁电流：DC 0～3A， 0～4A冷却水：淡水冷却水压：0.04～0.1Mpa冷却水出水背压不大于0.01MPa冷却水量：见图8环境温度：0～40℃相对湿度：20～90%RH三、主要技术参数1．CW系列的主要性能指标分别见表1、表22．最大励磁电压：CW6～CW16 DC 90V；CW25～CW40 DC 120V；CW160 DC110V 3．最大励磁电流：CW6～CW16 3A；CW25～CW40 4A；CW160 6.5A4．冷却水压：0.04～0.1Mpa。
根据出水温度调节水压，当出水温度升高时，适当加大水压使出水温度降低。
冷却水流量：冷却水量取决于进水、出水的温差和吸收功率的大小。
一般情况下当冷却水温度为20℃时，进水量略为2.7L.kW/h5．测功机出水温度：小于55℃。
6．工作方向：左旋或右旋，连续工作。
GW系列电涡流测功机主要性能指标表17．扭矩测量精度：±0.4%FS8．转速测量精度：±1r/min9．测功机特性曲线见图0、图1、图2、图3、图4、图5四、结构及原理电涡流测功机主要由旋转部分（感应体）、摆动部分（电枢和励磁部分）、测力部分和校正部分组成。
其结构简图见图6。
由结构简图可知，感应体形状犹如直齿轮，产生涡流地方在导磁涡流环的孔壁上。
励磁绕组通上直流电后，则围绕励磁绕组产生一个闭合磁通。
当感应体被原动机带动旋转时，气隙磁密随感应体的旋转而发生周期性变化，在涡流环孔壁表面及一定深度范围内将产生涡流电势，并产生涡流，该涡流所形成的磁场又与气隙磁场相互作用，就产生了制动转矩。
测功机系统配置
测功机一、测功机简介：测功机在电机测试行业也称作电机型式试验系统，主要测试电机的负载特性，杭州易登科技有限公司是一家专业生产电机检测系统的厂家，有着专业的团队为您服务，测功机系统主要组成部分如下描述：1、配套设备：(1) 简单配置：电参数（单相、三相、直流）、测功机控制仪、测功机、夹具。
（2）完整配置：测功机控制仪、单三相直流电参数仪、交流变频电源/直流电源、夹具、工控机显示器、控制操作台2、测功机使用场合磁滞测功机(1) 磁滞测功机由带齿极定子、空心磁滞杯转子、激磁线图、支架、底板等组成，当磁滞测功机内部线圈通过电流时产生磁力线，并形成磁回路二产生转矩，改变励磁电流即可改变负载力矩。
(2) 适用于中小力矩而转速较高的电机测试，如异步电机、小功率直流电机、串激电机及电动工具行业等。
磁粉测功机(1) 磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力即为负载力矩。
改变激磁电流即可改变负载力矩。
(2) 适用于大力矩而转速较低的场合。
如起动电机恒力矩带载起动、异步电动机、直流减速电机及造纸、纺织等行业使用的恒张力控制等。
电涡流测功机(1) 电涡流测功机由感应子（转子）、电枢及励磁绕组、转矩、转速传感器、底板等组成，当感应子被电动机驱动旋转时，气隙磁通密度随感应子的旋转而发生周期性变化。
因此，在涡流环表面及一定深度内感生涡流电动势，并产生涡流，该涡流所产生的磁场又与气隙磁场相互作用，产生制动力矩。
改变定子的励磁电流，可以调节被测动力机械的转矩。
（2） 适用于高转速、大功率动力机械的转矩和功率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、电动工具及大功率电机、以及煤矿等大型企业使用电机。
应用场合：单相异步电机（洗衣机电机、油烟机电机、风扇电机、空调电机、压缩机电机）、罩极电机、直流电机、串极电机、电动工具、三相电机、同步电机、调速电机、步进电机、雨刮器电机、摇窗电机、汽车暖风电机、摩托车起动电机、煤矿采煤电机机等。
选择测功机主要参数
选择测功机主要参数现在市场上有三种测功机可供客户选择使用：HD磁滞式全系列、MPD磁粉式全系列、ECD涡流式全系列，包含风冷式F、水冷式W、压缩气冷式A和鼓风机冷却方式B。
每一种测功机都有它的优势和限制，所以必须根据实际的测试要求来选择合适的测功机。
世界上没有哪一台测功机可以测试所有的电机！每一台测功机都有其固定的最佳测试范围，超出最佳测试范围，可能会导致测试数据偏差较大，严重者甚至损坏测试设备。
如何选择测功机？应该从以下三方面入手。
1、最高转速测功机本身所能承受的最高转速是测功机一个重要性能指标，超过了这个转速限值，测功机容易出现性能衰退并加速老化，甚至造成不可修复的致命损坏，主要表现在轴承烧死、空心杯转子甩裂、磁粉退磁等方面。
按被试品的转速高低来选择确定测功机的类型，以确保其空载转速处于测功机的安全转速范围内，且越低于测功机的最高转速越好。
一般而言，比较高速（经验认为空载转速在8000rpm以上）的被试品一般采用涡流测功机测试，中高速（经验认为空载转速在800rpm到15000rpm之间）的被试品宜采用磁滞测功机测试，较为低速（经验认为空载转速在1000rpm以下）的被试品使用磁粉测功机测试。
三种测功机的测试范围存在着一定程度的交叉，选择时可兼顾其它方面的考虑：比如说输出功率、扭矩、价格、后续的发展、使用的频率等等；注：通常在最高转速时，测功机并不能输出最大扭矩。
2、最大扭矩测功机的扭矩传感器就是一个带传感信号且可恢复的弹簧片，形变的大小反映出扭矩的大小。
通常在测功机的扭矩量程范围内，传感器可以自由变形和恢复，但如果出现严重超载、强烈震动、猛烈冲击等现象，则会对传感器造成损坏。
扭矩传感器一般只能更换，不能维修。
在《单相异步电动机试验方法GB/T9651-2008》的4.2.2章节中明确提出：“选择仪表时，应使测量值位于20%~ 95%仪表量程范围内”；“转矩测量仪的标称转矩，应不超过被试电机额定转矩的3倍”，所以，要预先估算出被试品的最大扭矩。
测功机的选择
法的区别和用途. 扭矩加载法：适用于连续运转而且扭矩大转速不高的样品.通常来说扭矩 加载法的优点是电流波动小； 转速加载法:适用于转速高的,扭矩小的或间隙式运转的样品； a> 间隙式工作的样品用转速法加载,根据这种加载方法的特性,在每一 个周期的休息时间,测功机是不加载的,当样机运转的速度超过我们 设定的速度时测功机才开始加载,这样对测功机和样机的冲击会减 小； b> 小转矩的电机: 小扭矩的样品在持续发热时会导致样机的性 能下降(输出扭矩微量减小),这样会有可能使小扭矩的样机发生堵 转现象. 如:做 running overload temperature 测试的时候,当我们用扭矩加载 法加到 0.11,而 0.12 的扭矩是这台样机的最大输出扭矩时,一段时 间后这台样机的性能会有所下降,例如:最大扭矩下降了 0.02,这时 样机就会发生堵转。而转速加载法的扭矩会随着样机性能的下降 而下降； c> 高转速的样机:一般高转速电机的扭矩会很小,而转速比较高,这样 用转速加载比用扭矩加载精度高。 以上的方法可能会不适用于个别工具,大家灵活应用,把自己总结出来 的 方法和大家一起共享。 四、.测功机的维护 1> 测功机使用完之后一定要及时的去掉剩磁,如果测试完成后发现有剩磁,请将 样机和测功机的冷却设备打开,加载使样机达到额定电流跑 3 分钟左右,然后 卸载,空跑 3 分钟左右,反复几次,知道剩磁没有为止. 对于热电偶发做温升的,测试完成后先卸载,关闭加载键,最后关掉测试样 机.这种方法可以有效避免剩磁. 对于电阻温升或其它一定要不卸载就断电的样品,需要用上面描述的方 法进行去剩磁. 2> 测功机使用结束后,查看一下测功机的表面温度,如表面温度依然非常的热,则 冷却设备先不要关,等测功机完全冷却后再关； 3> 测功机的连接器的连接和样机的连接一定要安全可靠； 4> 松宝的测功机要定期疏通水管和定期换水。 五、.测功机 PA 和控制器常用功能 在测功机控制器的面板上同样的键有蓝色字体注解和黑色字体注解。 1> 蓝色为 shift+键的功能注解 2> 黑色为单按键本身的功能
电涡流测功机简介
LOGO 量作它 精方的 度便主水 低及要利 、使优测 低用点功 速寿是机 制命体是 动长积利 率；小用 小主、水 。要重对 缺量转 点轻体 是、的 调结阻 节构力 困简来 难单测 、、功 测操的 。
和水力测功机性能比较
涡流测功机
水力测功机
价格 功率
Hale Waihona Puke 较高便宜最高转速时约为最大 最高转速时约为最大
功率的2.5%
功率的10%
体积
较大（相差无几）
较小
转动惯量 转矩特性曲线的调节
性
自动控制与远距离操 纵
突加负载与突减负载 适应性 噪音 清洁
较小 较好
很合适 约0.5~1秒
较小 周围无水
较大 很差，不可能调节为 非常陡的转矩特性及
恒转矩特性 很难
约3~20秒
较大 偶尔喷水
LOGO 能机的 转在测 换制量直 成动范流 电状围测 能态、功 。下运机 作行具 为稳有 放定良 电、好 机测的 运量额 行精定 时度控 ，高制 可。特 以直性 把流和 制测宽 动功广
LOGO
适用范围
DW系列测功机具有测试范围宽广、结构简单、转动惯量小、许用转速 高、双向测试、许容转速高、转动惯量小、测量精度高、对突变负荷响应快 的特点（0.2s），它不受冷却水进水压力变化的影响，尤其适用于操作控制 自动化的试验台架，与具有自动化控制功能的电控仪配套，实现远距离自动 化操纵及数显、打印测量的水平较高。相对水力测功机而言，电涡流测功机 在低速、中小功率的加载测试技术上，易于配套实现计算机控制。
DW 500 500
5000
2770
600~ 2000
0~ 2900 1020 × 780 ×30 0
怎么挑选一个合适的测功机？
怎么挑选一个合适的测功机？在工业和科学研究中，测功机（或称力学试验机）是一个非常重要的设备。
它主要用于测试材料的物理和机械特性，包括强度、刚度、韧性、硬度等等。
在选择测功机时，需要考虑多种因素以确保选购合适的设备。
以下是一些重要的方面需要考虑：功能需求在选购测功机时需要首先考虑的是功能需求。
这包括需要测试的材料类型、大小、形状和测试参数等。
常见的测试参数包括最大载荷、应变或变形，测试速度等等。
因此在选择测功机时，需要仔细检查设备的规格，了解其测量范围和技术指标是否符合需求。
此外，如果需要进行多种测试，则需要查看是否有适当的附件可供选择。
精度和灵敏度在工业和科学研究中，精度和灵敏度对于测功机十分重要。
精度指被测试材料的性能参数和设备测量结果之间的准确度，而灵敏度指设备能检测到的最小变化。
因此，需要选择精度高、灵敏度好的测功机，以减少误差積累，保证测试结果的可靠性。
功能特性测功机的功能特性也是需要关注的一个方面。
不同的设备具有不同的功能特性，例如自动追踪、自动控制、多段测试、温度控制等等。
这些功能特性可以根据测试需求来选择，或者是可以改善测试效率和准确度的重要因素。
操作和安全性测功机的操作和安全性也是非常重要的。
设备操作简单，易于使用的测功机可以降低误差，并提高测试效率。
此外，要确保设备使用安全，例如可以设置测试参数预警、过载保护等安全功能来防止测试中的意外。
设备价格设备价格是选择测功机时的另一个重要考虑因素。
测功机价格因型号、功能、规格等因素而异。
在选购设备时应注意不超过预算，并选择适合项目需求的最佳性价比设备。
品牌和售后服务品牌和售后服务也是选购测功机时需要考虑的因素。
选择大品牌设备，通常可以获得更好的性能和更好的售后支持。
而一些厂商提供更全面和及时的技术支持，有利于设备的运行和维修。
总之，在选购测功机时，需要关注功能需求、精度和灵敏度、功能特性、操作和安全性、设备价格、品牌和售后服务等方面。
最终选择的设备需要符合项目的需求，同时具有稳定、准确的测量功能。
测功机
1.61 × 10-4 2.18 × 10-4
5.51 × 10-4 7.47 × 10-4
5.51 × 10-4 7.47 × 10-4
1.10 × 10-3 1.49 × 10-3
1.10 × 10-3 1.49 × 10-3
4.43 × 10-3 6.01 × 10-3
4.43 × 10-3 6.01 × 10-3
Magtrol磁滞式测功机通过导入电流至一个独特的磁滞 刹车系统，产生无摩擦的扭力负载，不受转速限制。 磁滞式刹车器主要由两个元件构成：一个网状磁极定 子和一个特制钢做成的转子及转轴。这两个元件装配在 一起但是并不互相接触。在给予定子激磁电流之前，转 子和转轴都可以自由转动。当定子内线圈通电，定子磁 极便产生磁性。相对应的气隙形成一个磁通区域互相吸 引，转子受到定子的吸力。使得转子和定子之间产生一 个磁滞效果。
拖曳扭力
0.008 oz·in 0.57 g·cm
0.056 mN·m 0.09 oz·in 6.5 g·cm 0.64 mN·m 0.25 oz·in 0.02 kg·cm 2 mN·m 0.5 oz·in 0.05 kg·cm 5 mN·m 0.5 oz·in 0.05 kg·cm 5 mN·m 1.0 oz·in 0.1 kg·cm 10 mN·m 1.0 oz·in 0.1 kg·cm 10 mN·m 2.0 oz·in 0.14 kg·cm
ED 应用
引擎测功机非常适用于发动机的排放测试，尤其是需要 符合CARB和EPA排气标准的产品测试。该测功机在生产 线，进出口检测及研发实验室的测试中应用十分理想。
