聚氨酯发泡的原理
聚氨酯发泡的原理、工艺
其中的黑料和白料各是什么？
发泡力量怎样计算
温度在发泡成型过程中，原料温度与环境温度的高低及恒定与否直接影响
太阳能热水器质量，环境温度以20-30℃为宜。
原料温度可控制在20-30℃范围或稍高一些。
温度较低时，发泡反应进行缓慢，泡沫因化时间长。
温度高，则发泡反应进行快，泡沫因化时间短。
温度过高或过低，都不易得到高质量的产品。
模具黑料与白料的反应是一个放热反应，放出的热量使发泡济（例如F-11、141B）汽化而形成泡沫。
模具温度的高低直接影响反应热移走的速度。
模具温度低，反应热移走快，发泡倍数小，制品密度大，表皮厚。
模具温度控制40-45℃。
在实际生产过程中，应根据需要选择合适的温度，并尽量予以恒定。
为了保证聚氨酯发泡反应的充分进行，发泡前应将外壳、内胆、模具作预热处理。
如何保持箱体尺寸、外观形状不变形，历来是个受人关注的问题，模具是一个很重要的因素，聚氨酯硬泡发泡原理是：反应热使发泡剂汽化，发泡体系体积膨胀。
这种膨胀作用将导致泡沫体系的内压升高。
聚氨酯在发泡过程中产生的压力为，箱体在承受发泡压力时，易发生变形，这需要有内外模具来承载压力，模具应具备足够的强度。
根据太阳能热水器构造的这际情况，可用内胆充气使内胆承载一定的压力。
发泡设备：聚氨酯发泡时，黑料和白料在发泡机混合室内停留的时间是很短的，一般几分之一至仅几秒，混合效率是一个很重要的因素。
黑料和白料混合均匀，泡沫的泡孔细腻、均匀、保温效果好。
为了确保混合效果，聚氨酯发泡时应使用高压发泡机......
环戊烷体系环戊烷体系环戊烷体系环戊烷体系硬质聚氨酯发泡工艺技术硬
质聚氨酯发泡工艺技术硬质聚氨酯发泡工艺技术硬质聚氨酯发泡工艺技术
编制单位编制单位编制单位编制单位：：：：技术工艺部技术工艺部技术工艺部技术工艺部编编编编制制制制：：：：审审审审核核核核：：：：批批批批准准准准：：：：
股份有限公司股份有限公司股份有限公司股份有限公司
2009年年年年12月月月月
目录
聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料1、、、、黑料黑料黑料黑料2、、、、白料白料白料白料3、、、、发泡剂发泡剂发泡剂发泡剂二二二二、、、、发泡工艺原理发泡工艺原理发泡工艺原理发泡工艺原理三三三三、、、、环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制四四四四、、、、反应速度反应速度反应速度反应速度参数参数参数参数五五五五、、、、聚氨酯泡沫性聚氨酯泡沫性聚氨酯泡沫性聚氨酯泡沫性能要求能要求能要求能要求六六六六、、、、发泡工艺控制要
环戊烷体系环戊烷体系环戊烷体系环戊烷体系硬质硬质硬质硬质聚氨酯发
泡工艺聚氨酯发泡工艺聚氨酯发泡工艺聚氨酯发泡工艺技术技术技术技术一一一一、、、、聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料聚氨酯生产主要原料有：黑料、白料、发泡剂。
1、、、、黑料黑料黑料黑料: 黑料的学名为多异氰酸酯多异氰酸酯多异氰酸酯多异氰酸酯，因其是一种黑色粘稠液体，故俗称黑料。
多异氰酸酯的主要品种有MDI、TDI、PAPI，其中MDI（二苯基甲烷二异氰酸酯）用于冰箱聚氨酯泡沫生产。
白料：工业生产冰箱聚氨酯泡沫时，通常先将组合聚醚型多元醇组合聚醚型多元醇组合聚醚型多元醇组合聚醚型多元醇、催化剂催化剂催化剂催化剂，泡沫稳定剂泡沫稳定剂泡沫稳定剂泡沫稳定剂进行混合，这种混合物是一种白色粘稠液体，俗称白料。
(1) 组合聚醚型多元醇组合聚醚型多元醇组合聚醚型多元醇组合聚醚型多元醇：冰箱聚氨酯泡沫所使用的多元醇为聚醚型多元醇。
(2) 催化剂催化剂催化剂催化剂：催化剂的主要作用是加速聚氨酯的形成和混合物的发泡，缩短固化时间，提高发泡质量。
(3) 泡沫稳定剂泡沫稳定剂泡沫稳定剂泡沫稳定剂：泡沫稳定剂的主要作用是乳化系统中的各原料组份，保证体系反应顺利进行；促进气泡的成核作用；提高气泡壁稳定性，使制品泡孔均匀细密，具有良好的机械性能。
稳定剂的用量虽然不大，但对泡沫体的泡孔结构、物理性能、制造工艺都有着重大影响。
(4) 组合聚醚的性能指标(组合聚醚牌号：HY
MA021801)
目单位指标备注水分% ~ 羟值mg KOH/g 445~475 酸值
PH11 粘度(25℃) mPa*s 2500~3500 密度(25℃) g/cm3 黑料外观草黄色透明液体，无机械杂
3、发泡剂：在聚氨酯发泡中，发泡剂主要作用是产生气体，在聚氨酯中形成均匀分布的细小气泡。
发泡剂本身不参加多异氰酸酯和组合聚醚之间的化学反应。
利用氟利昂（如R11、R12）作发泡剂的发泡工艺称为有氟发泡。
发泡剂不含氟利昂的发泡工艺称为无氟发泡。
如环戊烷发泡。
二二二二、、、、发泡工艺原理发泡工艺原理发泡工艺原理发泡工艺原理通过高压发泡机的注射枪头把黑料黑料黑料黑料和白料白料白料白料与环戊烷的预混物与环戊烷的预混物与环戊烷的预混物与环戊烷的预混物进行混合，并注入箱体或门体的外壳和内胆之间的夹层内。
在一定温度条件下，多多多多异氰酸酯异氰酸酯异氰酸酯异氰酸酯（中的异氰酸根异氰酸根异氰酸根异氰酸根（（（（-NCO））））与组合聚醚组合聚醚组合聚醚组合聚醚（（（（中的羟基羟基羟基羟基（（（（-OH））））））））在催化剂的作用下发生化学反应，生成聚氨酯，同时释放大量热量。
此时预混在组合聚醚的发泡剂（环戊烷环戊烷环戊烷环戊烷）不断汽化使聚氨酯膨胀填充壳体和内胆之间的空隙。
化学反应式nO=C=N—R—N=C=O + n HO—R’—OH —( OC—NH—R—NH—COO —R’—O —)
三环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制a) 黑料和白料的配比：黑料黑料黑料黑料∶∶∶∶白料白料白料白料∶∶∶∶环戊烷环戊烷环戊烷环戊烷= 145∶∶∶∶100∶∶∶∶13 b) 发泡原液温度：黑料和白料温度控制在
18~25℃℃℃℃c) 模具温度：40±±±±5℃℃℃℃d) 箱预热炉温度：
35~50℃℃℃℃，发泡炉温度35~55℃℃℃℃。
e) 注射压力：箱发泡黑料和白料注射压力控制在13~16MPa，门发泡黑料和白料注射压力控制在
13~14MPa。
f) 熟化时间：≥≥≥≥6min 四、反应速度反应速度反应速度反应速度参数参数参数参数（（（（亨斯迈黑料与亨斯迈黑料与亨斯迈黑料与亨斯迈黑料与白料白料白料白料MA 021801））））反应标准条件：各化学试剂温度为20℃，纸杯容量为455毫升，搅拌器为4片螺旋叶片，并带6厘米的导向环，在2000转/分钟的速度下搅拌。
配配配配比比比比黑料黑料黑料黑料145 组合聚醚组合聚醚组合聚醚组合聚醚100 环戊烷环戊烷环戊烷环戊烷13 项项项项目目目目单位单位单位单位指标值指标值指标值指标值搅拌时间S 6 乳白（始发）时间S
14~18 凝胶（拉丝）时间S 70~86 不粘（止发）时间S 125~15
五、聚氨酯泡沫性能要求聚氨酯泡沫性能要求聚氨酯泡沫性能要求聚氨酯泡沫性能要求1、自由发泡密度：25~27Kg/m3 2、聚氨酯模塑密度：36±±±±2Kg/m3 3、压缩强度：≥4、导热系数：
≤mw/m·k 5、尺寸稳定性（-30℃，24h）：≤% 6、闭孔率
≥97%
生产工艺培训资料生产工艺培训资料生产工艺培训资料生产工艺培训资料６６６６6、发泡前的准备工作准备工作准备工作准备工作：A、箱发泡前应检查箱体的排、吸气管是否按要求整理好，是否有弯折。
引出线是否齐全，排水管是否已装好。
发泡工艺板是否按工艺要求粘贴好。
B、门发泡前应检查门体的把手是否装正，有无歪斜。
配线装配尺寸是否符合工艺要求。
门锁是否按要求装配好。
美纹纸是否按工艺要求粘贴，是否出现漏泡的可能。
7、取放箱取放箱取放箱取放箱（（（（门门门门））））体的要求体的要求体的要求体的要求：取放箱（门）体都要垂直轻拿轻放，不允许有碰伤内、外箱体；发泡后的箱（门）体应均匀间隔放置在流水线上。
然后检查发泡质量是否符合要求。
漏泡应用工具清理干净，不可擦划伤箱（门）体。
冰箱发泡工艺资料
三、发泡漏料
*
1. 模具温度不正确
将模具温度调至工艺要求范围
2. 原料温度太低
将原料温度调至工艺要求范围
3. 箱体密封不好
加强箱体密封
4. 注入量太高
降低注射量
5. 原料混和不好
改善原料混和效果
6. 黑白料比例不对
将黑白料比例调至工艺要求范围
7. 发泡剂含量太高
降低发泡剂含量
8. 原料初始粘度太低
四、冰箱产品注料量和密度控制
*
*
确保产品密度35-37㎏/m3，最低密度大于34 ㎏/m3，不同型号的冰箱密度会有所不同，保温层比较薄的冰箱由于流动时所受阻力较大，箱体密度会偏高。 密度分布的控制：Dmax-Dmin≤ 2㎏/m3 夏天与冬天注料量和密度控制有所区别：冬天多注料10-15%，是因为冬天模温低、散热快导致泡沫表层结皮厚，用料量多。 门体与箱体密度控制的差别 门体一般要比箱体的密度高1-2 kg/m3。
全H2O产品
优势：环保，尺寸稳定性好，粘结性好 自由泡密度30-35 Kg/m3
低密低导产品
1、密度更低D≥33Kg/m3 2、导热系数更低，比常规产品低3-5%
快速脱模产品
1、4-6min快速脱模 2、提高工作效率 3、导热系数更低，比常规低3-5%
德国拜耳
44V20 44v20l
德国巴斯夫
9.原料流动性差
改善原料流动性
第五部分 冰箱常见问题及解决方案
*
冰箱空洞实例
*
*
二、泡沫表面气泡
*
1、 逃气不良
增加出气孔
2、原料温度太高或太低
将原料温度调至工艺要求范围
3、模具温度太高或太低
AC发泡剂作用机理解析
AC发泡剂作用机理解析AC发泡剂是一种常用于聚氨酯泡沫制品生产中的化学助剂，它能够在聚氨酯发泡过程中产生气泡，从而使得制品具有轻质、绝热、吸音等特性。
本文将对AC发泡剂的作用机理进行解析，以帮助读者更加深入地理解这一化学助剂的原理和应用。
一、AC发泡剂的基本原理AC发泡剂是由一种或多种化学物质组成的混合物，它们在特定的条件下能够分解产生气体。
在聚氨酯泡沫制品的制造过程中，AC发泡剂通常以一定比例加入到聚氨酯预聚体中，然后在加热或加压条件下发生分解反应，从而产生大量的气泡。
AC发泡剂的主要成分之一是氨基氮化合物，例如尿素等。
这些化合物在加热或加压的条件下会发生分解反应，生成氨气。
一般还会加入一些气化助剂，如氧化铵，用于提高分解反应的速度和效率。
当AC发泡剂分解产生氨气时，气体会扩散到聚氨酯预聚体中，并通过形成气泡的方式，使得聚氨酯材料发生膨胀，最终形成泡沫结构。
二、AC发泡剂的作用机理AC发泡剂的作用机理可以从以下几个方面进行解析：1. 气体生成：AC发泡剂中的氨基氮化合物在一定条件下发生分解反应，产生大量的氨气。
氨气的生成是AC发泡剂起泡作用的关键步骤。
2. 泡沫结构形成：气体生成后，气体通过扩散作用进入聚氨酯预聚体中，使得预聚体膨胀并形成气泡。
这些气泡之间的互相交错和互相连接，最终形成泡沫结构。
3. 控制发泡速率：AC发泡剂的分解速率和发泡速率可以通过控制加热或加压的条件来进行调节。
一般来说，较高的温度和较高的压力会促进发泡剂的分解，从而加快发泡速率。
而较低的温度和较低的压力则会减缓分解反应的速度，使发泡速率变慢。
4. 影响泡沫性能：AC发泡剂的选择和使用方法可以对聚氨酯泡沫制品的性能产生重要影响。
不同类型的AC发泡剂会对泡沫的密度、孔隙率和力学性能等产生不同的影响。
在实际应用中，需要根据聚氨酯制品的特定要求选择合适的AC发泡剂。
三、AC发泡剂的应用领域和前景AC发泡剂是目前广泛应用于聚氨酯泡沫制品生产中的一种化学助剂。
硬质聚氨酯泡沫
催化剂：催化剂增加可加快反应速度，使体系的反应热聚在泡沫 内部，可能会造成泡沫开裂，另外反应速度增加，模压时间也要 相应加长。
原料的温度
原料的温度将直接影响反应速度，对系统的流动性和填充效果产 生很大的影响
其它助剂
脱模剂
作为脱模剂的物质通常是蜡、脂肪酸金属盐类和硅烷类聚合物。 目前使用最为普遍的是硅烷类聚合物。
外用脱模剂基本分为溶剂型和水基型脱模剂。因前者含大量有机 溶剂且存在火灾隐患，所以后者作为迅速发展起来的环保型脱模剂， 已形成完整的产品系列，取代溶剂型脱模剂。
四、连续板材生产工艺参数对板材的 影响
若面材温度过高，会导致反应速度加快，流动性差，体系的反应热 聚在泡沫内部可能会导致泡沫开裂；
若面材温度过低，泡沫与其接触面的脆性增加，影响粘结性，同时 泡沫的整体密度与芯密度的差值会增加。
双履带温度
双履带温度过高会造成表面不平整，气孔变大，易收缩，但粘结性 会好。一般PUR要求温度35-45℃，PIR要求温度45-60℃。
发泡指数（异氰酸根指数）
指数（Index）体现了异氰酸根基团和羟基的一种关系 指数=异氰酸根的量/羟基的量 Index>100可确保羟基能完全反应掉。硬泡系统是典型的
异氰酸根过量的系统（Index>100），系统指数低于100， 泡沫会收缩 指数和比例的关系：比例一般为异氰酸酯和多元醇混合物 的体积比。 如果泡沫在高指数下加工，并用了正确的催化剂，就会形 成异氰脲酸酯，相应的泡沫叫做异氰脲酸酯（PIR）泡沫。 通常PIR泡沫是在180～350的指数下加工的。
现在我们用的催化剂为PC-8，其主要作用为50%凝胶，50%发泡 三聚催化剂主要用于PIR的生产，以促进异氰酸酯聚合生成异氰脲酸 酯
聚氨酯发泡固化原理
聚氨酯发泡固化原理
聚氨酯发泡固化是一种常用的产品加工技术，其原理是通过混合两种或多种液态原料，使其在一定的条件下发生化学反应，产生气体，并在此过程中形成固态的聚氨酯材料。
聚氨酯发泡固化的原理可以分为以下几个步骤：
1. 液态原料混合：聚氨酯发泡固化需要将多种化学原料混合在一起。
常见的原料包括聚醚多元醇和异氰酸酯等。
混合过程中通常需要加入一定的触媒、发泡剂和其他助剂，以控制材料的发泡速率和发泡性能。
2. 化学反应：混合后的原料在一定的温度和压力条件下发生化学反应。
其中，聚醚多元醇与异氰酸酯之间的反应是最主要的反应过程，称为聚氨酯化反应。
反应过程中，异氰酸酯中的异氰酸基与聚醚多元醇中的羟基发生缩合反应，形成聚氨酯链。
该反应是一个放热反应，产生的热量有助于促进发泡过程的进行。
3. 发泡固化：在化学反应进行的同时，发泡剂中的气体会被释放出来，使材料发生膨胀。
同时，聚氨酯链的固态形成，使发泡材料得以固化。
固化过程的时间和温度取决于具体的发泡材料和工艺参数。
通过聚氨酯发泡固化原理，可以制备出具有一定密度和孔隙结构的固体聚氨酯材料。
这些材料具有良好的保温性能、吸音性能和缓冲性能，广泛应用于建筑、汽车、家电等领域。
聚氨酯发泡培训资料
环戊烷体系硬质聚氨酯发泡工艺技术培训资料目录一、聚氨酯生产原料1、黑料2、白料3、发泡剂二、发泡工艺原理三、环戊烷发泡工艺参数的控制四、反应速度参数五、聚氨酯泡沫性能要求六、发泡工艺控制要点七、聚氨酯发泡常见问题及决绝措施环戊烷体系硬质聚氨酯发泡工艺技术一、聚氨酯生产原料聚氨酯生产主要原料有：黑料、白料、发泡剂。
1、黑料: 黑料的学名为多异氰酸酯，因其是一种黑色粘稠液体，故俗称黑料。
多异氰酸酯的主要品种有MDI、TDI、PAPI，其中MDI（二苯基甲烷二异氰酸酯）用于冰箱聚氨酯泡沫生产。
2、白料：工业生产冰箱聚氨酯泡沫时，通常先将组合聚醚型多元醇、催化剂，泡沫稳定剂进行混合，这种混合物是一种白色粘稠液体，俗称白料。
（1）组合聚醚型多元醇：冰箱聚氨酯泡沫所使用的多元醇为聚醚型多元醇。
（2）催化剂：催化剂的主要作用是加速聚氨酯的形成,缩短固化时间，提高发泡质量.（3) 泡沫稳定剂：泡沫稳定剂的主要作用是乳化系统中的各原料组份，保证体系反应顺利进行；促进气泡的成核作用；提高气泡壁稳定性，使制品泡孔均匀细密，具有良好的机械性能.稳定剂的用量虽然不大,但对泡沫体的泡孔结构、物理性能、制造工艺都有着重大影响.（4）组合聚醚的性能指标(组合聚醚牌号:HY MA021801)3、发泡剂:在聚氨酯发泡中,发泡剂主要作用是产生气体，在聚氨酯中形成均匀分布的细小气泡。
发泡剂本身不参加多异氰酸酯和组合聚醚之间的化学反应。
利用氟利昂（如R11、R12）作发泡剂的发泡工艺称为有氟发泡.发泡剂不含氟利昂的发泡工艺称为无氟发泡。
如环戊烷发泡。
二、发泡工艺原理通过高压发泡机的注射枪头把黑料和白料与环戊烷的预混物进行混合，并注入箱体或门体的外壳和内胆之间的夹层内。
在一定温度条件下，多异氰酸酯（中的异氰酸根（—NCO））与组合聚醚(中的羟基（—OH））在催化剂的作用下发生化学反应，生成聚氨酯，同时释放大量热量.此时预混在组合聚醚的发泡剂(环戊烷）不断汽化使聚氨酯膨胀填充壳体和内胆之间的空隙。
聚氨酯发泡 原理

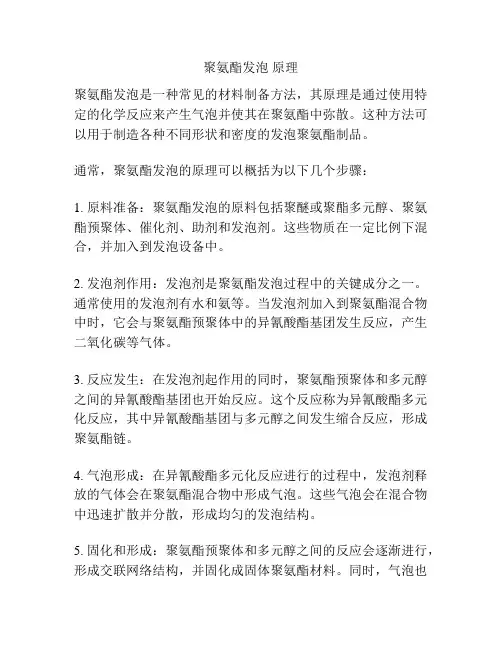

聚氨酯发泡原理
聚氨酯发泡是一种常见的材料制备方法，其原理是通过使用特定的化学反应来产生气泡并使其在聚氨酯中弥散。
这种方法可以用于制造各种不同形状和密度的发泡聚氨酯制品。
通常，聚氨酯发泡的原理可以概括为以下几个步骤：
1. 原料准备：聚氨酯发泡的原料包括聚醚或聚酯多元醇、聚氨酯预聚体、催化剂、助剂和发泡剂。
这些物质在一定比例下混合，并加入到发泡设备中。
2. 发泡剂作用：发泡剂是聚氨酯发泡过程中的关键成分之一。
通常使用的发泡剂有水和氨等。
当发泡剂加入到聚氨酯混合物中时，它会与聚氨酯预聚体中的异氰酸酯基团发生反应，产生二氧化碳等气体。
3. 反应发生：在发泡剂起作用的同时，聚氨酯预聚体和多元醇之间的异氰酸酯基团也开始反应。
这个反应称为异氰酸酯多元化反应，其中异氰酸酯基团与多元醇之间发生缩合反应，形成聚氨酯链。
4. 气泡形成：在异氰酸酯多元化反应进行的过程中，发泡剂释放的气体会在聚氨酯混合物中形成气泡。
这些气泡会在混合物中迅速扩散并分散，形成均匀的发泡结构。
5. 固化和形成：聚氨酯预聚体和多元醇之间的反应会逐渐进行，形成交联网络结构，并固化成固体聚氨酯材料。
同时，气泡也
会被固化在聚氨酯结构中，形成发泡聚氨酯制品。
通过以上步骤，聚氨酯发泡材料可以获得各种不同的特性，如轻质、绝缘、柔软等。
这使得聚氨酯发泡广泛应用于建筑、汽车、航空航天等领域。
聚氨酯发泡的原理
聚氨酯发泡的原理聚氨酯发泡的原理、工艺其中的黑料和白料各是什么？发泡力量怎样计算温度在发泡成型过程中，原料温度与环境温度的高低及恒定与否直接影响太阳能热水器质量，环境温度以20-30℃为宜。
原料温度可控制在20-30℃范围或稍高一些。
温度较低时，发泡反应进行缓慢，泡沫因化时间长。
温度高，则发泡反应进行快，泡沫因化时间短。
温度过高或过低，都不易得到高质量的产品。
模具黑料与白料的反应是一个放热反应，放出的热量使发泡济（例如F-11、141B）汽化而形成泡沫。
模具温度的高低直接影响反应热移走的速度。
模具温度低，反应热移走快，发泡倍数小，制品密度大，表皮厚。
模具温度控制40-45℃。
在实际生产过程中，应根据需要选择合适的温度，并尽量予以恒定。
为了保证聚氨酯发泡反应的充分进行，发泡前应将外壳、内胆、模具作预热处理。
如何保持箱体尺寸、外观形状不变形，历来是个受人关注的问题，模具是一个很重要的因素，聚氨酯硬泡发泡原理是：反应热使发泡剂汽化，发泡体系体积膨胀。
这种膨胀作用将导致泡沫体系的内压升高。
聚氨酯在发泡过程中产生的压力为0.5-0.1kg/cm2，箱体在承受发泡压力时，易发生变形，这需要有内外模具来承载压力，模具应具备足够的强度。
根据太阳能热水器构造的这际情况，可用内胆充气使内胆承载一定的压力。
发泡设备：聚氨酯发泡时，黑料和白料在发泡机混合室内停留的时间是很短的，一般几分之一至仅几秒，混合效率是一个很重要的因素。
黑料和白料混合均匀，泡沫的泡孔细腻、均匀、保温效果好。
为了确保混合效果，聚氨酯发泡时应使用高压发泡机......环戊烷体系环戊烷体系环戊烷体系环戊烷体系硬质聚氨酯发泡工艺技术硬质聚氨酯发泡工艺技术硬质聚氨酯发泡工艺技术硬质聚氨酯发泡工艺技术编制单位编制单位编制单位编制单位：：：：技术工艺部技术工艺部技术工艺部技术工艺部编编编编制制制制：：：：审审审审核核核核：：：：批批批批准准准准：：：：股份有限公司股份有限公司股份有限公司股份有限公司2009年年年年12月月月月目录聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料1、、、、黑料黑料黑料黑料2、、、、白料白料白料白料3、、、、发泡剂发泡剂发泡剂发泡剂二二二二、、、、发泡工艺原理发泡工艺原理发泡工艺原理发泡工艺原理三三三三、、、、环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制环戊烷发泡工艺参数的控制四四四四、、、、反应速度反应速度反应速度反应速度参数参数参数参数五五五五、、、、聚氨酯泡沫性聚氨酯泡沫性聚氨酯泡沫性聚氨酯泡沫性能要求能要求能要求能要求六六六六、、、、发泡工艺控制要环戊烷体系环戊烷体系环戊烷体系环戊烷体系硬质硬质硬质硬质聚氨酯发泡工艺聚氨酯发泡工艺聚氨酯发泡工艺聚氨酯发泡工艺技术技术技术技术一一一一、、、、聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料聚氨酯生产原料聚氨酯生产主要原料有：黑料、白料、发泡剂。
聚氨酯发泡原理
聚氨酯发泡原理聚氨酯发泡是一种常见的发泡材料，广泛应用于建筑、汽车、航空航天等领域。
它具有轻质、隔热、隔音等优良性能，因此备受青睐。
那么，聚氨酯发泡的原理是什么呢？接下来，我们将深入探讨聚氨酯发泡的原理。
首先，我们需要了解聚氨酯的基本组成。
聚氨酯是由异氰酸酯和多元醇经过化学反应制得的高分子化合物。
在发泡过程中，聚氨酯的基本组成是异氰酸酯、多元醇和发泡剂。
在发泡过程中，异氰酸酯和多元醇首先发生聚合反应，形成聚氨酯预聚体。
在这个过程中，需要添加催化剂来促进反应的进行。
随后，发泡剂被引入到聚氨酯预聚体中，通过化学反应产生气体，从而使聚氨酯发生膨胀，形成泡沫结构。
聚氨酯发泡的原理可以简单概括为化学反应产生气体，使聚氨酯发生膨胀。
具体来说，发泡剂在反应过程中分解，释放出气体，气体扩散到聚氨酯预聚体中，使其膨胀形成泡沫结构。
泡沫结构的形成使得聚氨酯具有了轻质、隔热、隔音等性能。
聚氨酯发泡的原理不仅仅是简单的化学反应，还涉及到物理过程。
在发泡过程中，需要控制好温度、压力等参数，以确保反应的进行和泡沫结构的形成。
此外，不同的发泡剂、催化剂等也会对发泡效果产生影响，需要根据具体的应用需求进行选择。
总的来说，聚氨酯发泡的原理是通过化学反应产生气体，使聚氨酯发生膨胀形成泡沫结构。
这种原理使得聚氨酯具有了轻质、隔热、隔音等优良性能，广泛应用于各个领域。
在实际应用中，需要根据具体的要求选择合适的发泡剂、催化剂等，控制好发泡过程中的参数，以获得理想的发泡效果。
通过对聚氨酯发泡原理的深入了解，我们可以更好地应用和改进这一材料，为各个领域的发展提供更好的支持和保障。
希望本文能够对聚氨酯发泡原理有所帮助，谢谢阅读！。
聚氨酯发泡
发泡原理一、发泡的反应原理1）、氨基甲酸乙酯与脲的反应R-NCO+HO-RI R-NH-COORI氨基甲酸乙酯R-NCO+H2N-RI R-NH-CO-NH-RI 脲2）、异氰酸酯与水的反应R-NCO+H2O （R-NCO-COOH）氨基甲酸R-NCO-COOH R-NH2+H2O 胺3）、脲基甲酸酯及缩二脲的生产R-NH-COOH-RI+OCN2R-N（COOH）-CO-NH-R2氨基甲酸R-NH-CO-NH-RI+OCN-R2R-NCONH-R2-CO-NH-R缩二脲4）、异氰酸酯的自聚反应R-NCO+OCN-R R-N=NI-R+CO2二聚作用：R-NCO+OCN-R RN2C2O2R三聚作用3R-NCO异氰脲聚氨酯本身是链段结构(…O-C-N-R-N-C-O-R-O …)H O H O比较其刚性的的区别,是氨基甲酸酯,脲,脲基甲酸酯,缩二脲,三聚体等组 成硬段,较长的环式,环氧基则组成软段。
从上述反应可以看出，发泡的过程中需要产生气体（主要是CO 2）并 且在反应过程中需要放热，因此，反应后的发泡料重量是反应前A 、B 重量需要的95%左右。
由于发泡剂是环戊烷，而环戊烷的沸点是490Ｃ而且易燃易爆,因此在使用环戊烷作发泡剂时必须注意安全。
二、硬质聚氨酯泡沫的发泡剂的进展近年来，硬质聚氨酯泡沫发泡剂领域发生了巨大的变化，出现了各种代替品来取代过去唯一使用的CFC-11，其中，141b 在要求高的热性能和阻燃性能时成为所选择的产品。
ORCRNNCCONOR对于硬质聚氨酯泡沫中用作发泡剂的产品，从1987年它颁布和经过对消除臭氧层的物质的法规，主要有著名的蒙特利尔公约，根据公约，CFC类的产生在发达国家已经在1996年1月1日被禁止。
“第五条款国家”将在2010年前终止，HCFC类也包括在内，并有一个发达国家在2020年前（从2004年到2020年逐步减少），对第五条款国家在2040年前（从2016年到2040年逐步减少）的消除日程表。
聚氨酯发泡原理
聚氨酯发泡原理
聚氨酯发泡是一种常用的发泡技术，其原理是通过将多个原料混合反应，产生一种聚合物，然后在加入适量的发泡剂后，通过化学反应释放气体，从而使聚氨酯形成发泡结构。
聚氨酯发泡的原料主要包括聚醚多元醇、聚酯多元醇、异氰酸酯等。
这些原料在特定的配比下，加入催化剂和助剂后，经过混合后进入发泡机中。
在发泡机内，混合的原料首先发生聚合反应，形成聚氨酯的主体结构。
然后，发泡剂被加入到聚氨酯中，其中的活性氢与异氰酸酯发生反应，产生碳酸氢酯，同时释放出二氧化碳气体。
这些气体以微小的气泡形式分布在聚氨酯中，从而形成了发泡结构。
在反应完成后，聚氨酯会固化成为坚固的发泡体。
发泡体的密度取决于原料的配比和发泡剂的使用量，可以通过调整这些参数来获得不同密度的发泡体。
聚氨酯发泡具有许多优点，如轻质、绝热性能好、吸音性能好等，因此在建筑、汽车、家具等领域得到广泛应用。
同时，发泡过程中的化学反应还会产生少量的热量，可以在一定程度上起到保温的作用。
