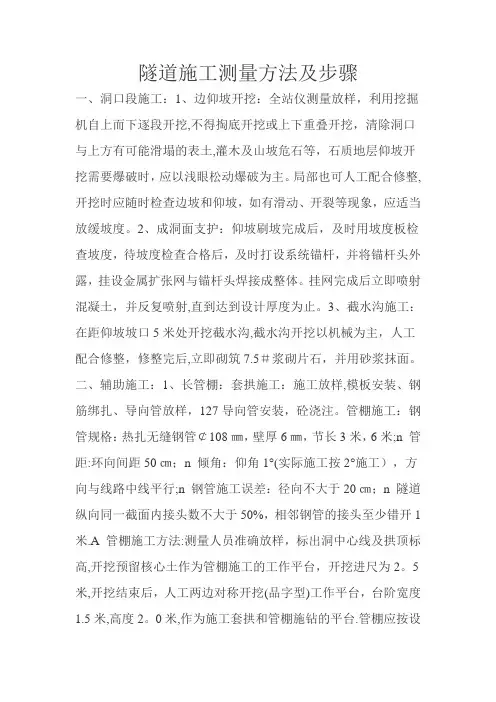

隧道施工测量方法及步骤
隧道施工测量方法及步骤一、洞口段施工：1、边仰坡开挖：全站仪测量放样，利用挖掘机自上而下逐段开挖,不得掏底开挖或上下重叠开挖，清除洞口与上方有可能滑塌的表土,灌木及山坡危石等，石质地层仰坡开挖需要爆破时，应以浅眼松动爆破为主。
局部也可人工配合修整,开挖时应随时检查边坡和仰坡，如有滑动、开裂等现象，应适当放缓坡度。
2、成洞面支护：仰坡刷坡完成后，及时用坡度板检查坡度，待坡度检查合格后，及时打设系统锚杆，并将锚杆头外露，挂设金属扩张网与锚杆头焊接成整体。
挂网完成后立即喷射混凝土，并反复喷射,直到达到设计厚度为止。
3、截水沟施工：在距仰坡坡口5米处开挖截水沟,截水沟开挖以机械为主，人工配合修整，修整完后,立即砌筑7.5＃浆砌片石，并用砂浆抹面。
二、辅助施工：1、长管棚：套拱施工：施工放样,模板安装、钢筋绑扎、导向管放样，127导向管安装，砼浇注。
管棚施工：钢管规格：热扎无缝钢管￠108㎜，壁厚6㎜，节长3米，6米;n 管距:环向间距50㎝；n 倾角：仰角1°(实际施工按2°施工），方向与线路中线平行;n 钢管施工误差：径向不大于20㎝；n 隧道纵向同一截面内接头数不大于50%，相邻钢管的接头至少错开1米.A 管棚施工方法:测量人员准确放样，标出洞中心线及拱顶标高,开挖预留核心土作为管棚施工的工作平台，开挖进尺为2。
5米,开挖结束后，人工两边对称开挖(品字型)工作平台，台阶宽度1.5米,高度2。
0米,作为施工套拱和管棚施钻的平台.管棚应按设计位置施工，应先打有孔钢花管,注浆后在打无孔钢花管，无孔管可作为检查管，检查注浆质量，钻机立轴方向必须准确控制，以保证孔口的孔向正确，每钻完一孔便顶进一根钢管,钻进中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求,及时纠正。
钢管接头采用丝扣连接，丝扣长15㎝，为使钢管接头错开，编号为奇数的第一节管采用3米钢管，编号为偶数的第一节管采用6米钢管,以后每节均采用6米长钢管。
公路隧道工程施工测量规范
公路隧道工程施工测量规范一、总则隧道工程施工测量是指在隧道工程施工过程中，对隧道工程进行测量、监测和控制的过程。
为了保证隧道工程施工的顺利进行，保证工程质量，需要制定相关的测量规范，明确测量工作的内容和要求，便于施工单位进行准确的测量工作。
本规范适用于公路隧道工程施工过程中的测量工作，包括测量前的准备工作、测量工作的具体内容和要求，以及测量后的处理和记录。
施工单位在进行测量工作时应从事故、质量和工程进度等方面进行综合考虑，确保测量结果的准确性和可靠性。
二、测量前的准备工作（一）测量前的资料核对在进行隧道工程施工测量前，施工单位应从设计图纸、规范和施工方案等方面对测量的相关资料进行核对，确保测量前的工作基础具备。
对于无法核对的地质情况和工程资料，应与设计单位和监理单位进行沟通，明确相关信息。
（二）测量前的测量仪器准备施工单位应具备相应的测量仪器和设备，并进行仪器的校准和检定。
对于需要使用的测量仪器，应在使用前进行检查和试验，保证测量仪器的正常工作。
（三）测量前的准备工作在进行隧道工程施工测量前，施工单位应对测量的具体任务进行计划，确定测量的方法和程序，对测量所需的人员和材料进行安排。
在确定测量点的设置和选取时，应考虑测量结果的准确性和可靠性，确保测量结果符合工程要求。
三、测量工作的具体内容和要求（一）隧道轴线测量1. 隧道轴线测量应根据设计要求，在隧道的进口、出口以及隧道内进行测量。
测量方法可采用导线测量和全站仪测量，对于特殊要求的隧道轴线测量，应使用相应的仪器和方法进行测量。
2. 测量结果应及时记录，并进行分析和处理。
测量结果应符合设计要求，并能与实际情况相符合。
3. 隧道轴线的测量结果应在设计图纸上进行标注，确保施工单位能够清晰的了解隧道轴线的位置和布置。
（二）隧道横断面测量1. 隧道横断面测量应根据设计要求，在隧道的不同位置进行测量。
测量方法可采用全站仪测量和激光测距仪测量，对于特殊要求的隧道横断面测量，应使用相应的仪器和方法进行测量。
如何进行隧道工程施工测量与监控
如何进行隧道工程施工测量与监控隧道工程是一项复杂而关键的建筑工程，其施工测量与监控是确保项目质量和安全的重要环节。
本文将介绍如何进行隧道工程施工测量与监控，以帮助读者全面了解该过程。
1. 测量前的准备工作在开始施工测量之前，必须进行一系列准备工作。
首先，需要制定详细的施工测量方案，包括测量方法、仪器设备选择和布置等。
其次，需要确定测量控制的基准点，以确保测量结果的准确性和可靠性。
同时，还需要对测量现场进行调查和踏勘，了解地形地貌、地质构造等因素，以便合理确定测量方案。
2. 施工测量的内容和方法隧道工程施工测量包括纵向测量、横断面测量、隧道轴线测量和管片安装测量等。
其中，纵向测量主要是对隧道的纵向坡度、纵断面的几何尺寸进行测量；横断面测量主要是对隧道断面的几何形状进行测量；隧道轴线测量主要是测量隧道的轴线位置和曲线半径等参数；管片安装测量主要是对管片的安装位置、水平度和垂直度进行测量。
在进行测量时，可以采用传统的测量方法，如全站仪和测量尺等，也可以使用现代化的激光测量仪器、GNSS定位系统等。
3. 测量数据的处理和分析在进行施工测量后，需要对测量数据进行处理和分析。
首先，需要对测量数据进行检查和校正，确保数据的准确性和可靠性。
其次，需要对测量数据进行处理，计算出相应的测量结果，如隧道的几何尺寸、轴线位置等。
最后，需要对测量结果进行分析，与设计要求进行比对，以确定施工的合格性和进展情况。
4. 施工监控的方法和技术为了保证隧道工程的安全和质量，需要进行施工监控。
施工监控主要包括沉降监测、应力监测和变形监测等。
沉降监测是通过测量隧道或周围地面的沉降量，来判断隧道开挖对地表的影响；应力监测是通过测量隧道内部的应力变化，来评估隧道结构的稳定性；变形监测是通过测量隧道断面的变形量，来确定隧道的形变情况。
为了实现施工监控，可以采用传统的监测方法，如人工测量和离散点监测等，也可以使用现代化的监测技术，如全站仪监测、激光扫描监测和遥感监测等。
隧道施工测量PPT课件
隧道施工测量的流程和步骤
建立施工控制网
根据隧道施工要求，建立平面和高程 控制网，为施工放样和监测提供基准。
02
施工放样
根据控制网数据，进行隧道进出口、 中线、开挖边界等的施工放样。
01
竣工测量
在隧道施工完成后，进行竣工测量和 资料整理，形成完整的竣工资料。
05
03
监测与调整
在施工过程中，对隧道围岩、支护结 构等进行变形和位移监测，及时调整 施工参数，确保施工安全。
重要性
隧道施工测量是确保隧道施工质 量和安全的关键环节，对于控制 施工误差、提高工程质量、保障 运营安全具有重要意义。
隧道施工测量的主要任务和内容
确定隧道施工的平面和高程 控制网；
进行隧道进出口的施工放样；
02
01
监测隧道施工过程中的变形
和位移；
03
指导隧道施工中的衬砌、排 水等作业；
04
05
完成竣工测量和资料整理。
隧道中线测量与定向的精度要求较高， 需要定期进行复测和校准，以确保隧 道的准确贯通。
在进行隧道中线测量与定向时，需要 使用全站仪、陀螺仪等测量仪器，对 中线进行测量和定向，确保隧道的掘 进方向与设计一致。
隧道横断面测量与放样
隧道横断面测量与放样的目的是确定隧道横断面的形状和尺寸，为施工提供准确的依据。
测量人员的组织与培训
人员组织
组建专业的测量团队，明确各岗位的职责和分工。
培训
对测量人员进行专业技能培训，提高团队的整体素质和协作能力。
测量方案的制定与审核
方案制定
根据隧道施工的特点和要求，制定详细的测量方案，包括测量流程、精度要求、 数据处理等内容。
方案审核

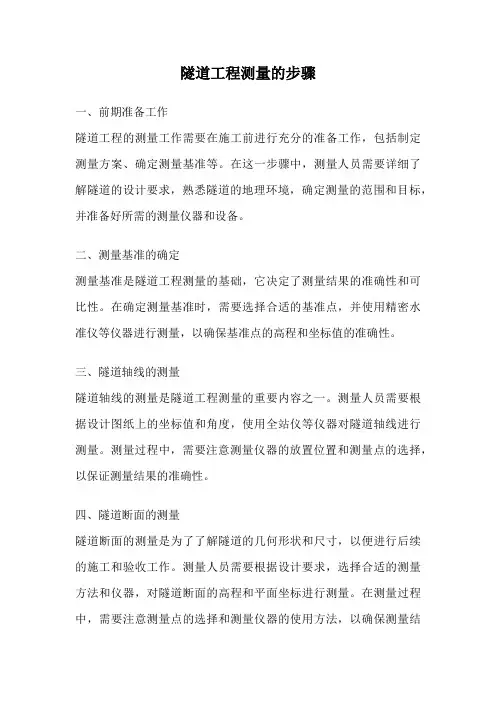

隧道工程测量的步骤
隧道工程测量的步骤一、前期准备工作隧道工程的测量工作需要在施工前进行充分的准备工作，包括制定测量方案、确定测量基准等。
在这一步骤中，测量人员需要详细了解隧道的设计要求，熟悉隧道的地理环境，确定测量的范围和目标，并准备好所需的测量仪器和设备。
二、测量基准的确定测量基准是隧道工程测量的基础，它决定了测量结果的准确性和可比性。
在确定测量基准时，需要选择合适的基准点，并使用精密水准仪等仪器进行测量，以确保基准点的高程和坐标值的准确性。
三、隧道轴线的测量隧道轴线的测量是隧道工程测量的重要内容之一。
测量人员需要根据设计图纸上的坐标值和角度，使用全站仪等仪器对隧道轴线进行测量。
测量过程中，需要注意测量仪器的放置位置和测量点的选择，以保证测量结果的准确性。
四、隧道断面的测量隧道断面的测量是为了了解隧道的几何形状和尺寸，以便进行后续的施工和验收工作。
测量人员需要根据设计要求，选择合适的测量方法和仪器，对隧道断面的高程和平面坐标进行测量。
在测量过程中，需要注意测量点的选择和测量仪器的使用方法，以确保测量结果的准确性。
五、隧道内部测量隧道内部测量是为了了解隧道内部的空间形状和尺寸，以便进行后续的施工和安装工作。
测量人员需要进入隧道内部，使用测距仪、激光测距仪等仪器对隧道内部进行测量。
在测量过程中，需要注意测量点的选择和测量仪器的使用方法，以确保测量结果的准确性。
六、隧道变形监测隧道工程在施工过程中，由于地质条件和施工工艺的影响，可能会出现隧道的变形和沉降现象。
为了及时发现和监测隧道的变形情况，测量人员需要进行隧道的变形监测工作。
监测方法包括使用测距仪、全站仪等仪器对隧道的变形进行测量，并将监测数据进行记录和分析。
七、测量数据的处理和分析测量数据的处理和分析是隧道工程测量的最后一步。
测量人员需要使用计算机软件对测量数据进行处理和分析，以获得准确的测量结果。
在处理和分析过程中，需要注意数据的准确性和可靠性，排除误差和异常数据，并进行合理的数据分析和解释。
隧道测量放样流程及施工顺序
隧道测量放样流程及施工顺序一、临时控制点布置、测量。
1、临时控制点布置，这个大家都知道，通视条件好，地质稳定，不易被破坏的地方。
2、临时控制点测量，正确方式测量，测完最好让甲方复测并下达相关文件，然后对比自己和甲方的数据。
二、开洞口测量。
1、测量前准备：1.1：必要仪器：全站仪、水准仪、编程计算器。
全站仪和水准仪一定要提前校准，要求半年校准一次，实际半年到一年校准一次。
1.2：必要文件：标段详尽曲线要素表、导线坐标交底、逐桩坐标表（有些没有）、全套图纸，上述文件必须要有相关人员签字。
1.3：根据以上1.2文件编订测量程序。
主要包括：坐标正反算、竖曲线、超欠挖这三个，其他小程序可以根据需要在这三个程序里添加子程序。
程序编订好以后一定要将已知数据代入程序验证看程序是否能运行，计算是否正确。
每段曲线验证点至少三个点，包括起点、中点、终点。
超欠挖程序验证每段圆弧至少三个点，也是圆弧的起点、中点、终点。
重要事情说三遍：必须验证，必须验证，必须验证。
1.4：电子表格统计洞内各段里程对应的围岩类别；所有洞室、预埋件、过轨管、加宽段、渐变段对应的里程，以及图号，以免施工过程中遗忘，便于寻找查看。
2、洞口测量。
三、开挖测量。
1、编订超欠挖程序2、临时控制点布置。
2.1：隧道内控制点布置在仰拱面上，一般100-200米布置一组，每组隧道中线左右各布置一点。
2.2：隧道开挖测量的临时控制点一般都布置在初支上。
仰拱步距在40米以内的直接布置在仰拱上也可。
2.2.1开挖控制点布置在开挖地板上1.5米左右，方便后视的高度。
每组一：主要工具。
二：断面开挖放线。
三：初期支护放线。
四：仰拱及填充放线。
五：二衬放线。
六：电缆槽、水沟、路面放线。
一、开挖。
1、开挖是整个施工过程中最重要的部分，关系这后面是否方便施工，材料成本控制。
1.1、光面爆破：光面爆破需要注意钻工打眼的周边间距，一般在35-45之间，间距过大会使光爆效果变差，也容易出现超挖过多或需要补炮的过多，费工费时。
隧道施工测量方法及步骤
隧道施工测量方法及步骤引言隧道施工是指通过地下开挖或钻孔等方式建造通道，常用于交通运输、水利工程、地下管线等领域。
在隧道施工过程中，测量是一项非常重要的工作，它能够确保隧道的准确位置和尺寸，以及保障施工的质量和安全。
本文将介绍隧道施工中常用的测量方法和步骤，以帮助施工人员进行准确和高效的测量工作。
一、前期准备在进行隧道施工测量之前，需要进行一些前期准备工作，以确保测量的准确性和顺利进行。
具体的步骤如下：1.梳理测量任务：根据工程需求，明确隧道施工中需要进行的测量任务，并制定相应的测量计划。
2.准备测量仪器和设备：根据测量任务的要求，准备好相应的测量仪器和设备，包括全站仪、测量杆、测距仪等。
3.安装和校准仪器：根据仪器的使用说明，正确安装和校准测量仪器，以保证测量的准确性和可靠性。
4.制定安全措施：确定测量现场的安全措施，包括设置警示标志、采取防护措施等，以保障测量人员的安全。
二、隧道轴线测量隧道轴线测量是隧道施工中常见的测量任务之一，它用于确定隧道的中心线位置，以指导施工工序的进行。
以下是隧道轴线测量的具体步骤：1.确定测量起始点：根据设计要求，确定隧道轴线测量的起始点，一般选择在隧道口附近的地面上进行。
2.设置控制点：在起始点和隧道端部适当位置设置控制点，控制点之间的距离要合理，以便后续测量的准确性。
3.安装全站仪：在每个控制点上安装全站仪，确保仪器的稳定和水平，然后进行校准。
4.进行观测测量：使用全站仪测量各个控制点的坐标，可借助反射器或棱镜进行观测，并记录测量结果。
5.计算坐标及中心线：根据观测结果，进行测量数据的处理和计算，得到各个控制点的坐标，并通过插值计算得出隧道的中心线位置。
三、隧道断面测量隧道断面测量是为了确定隧道断面的形状、尺寸和位置，以保证隧道的施工质量。
以下是隧道断面测量的步骤：1.设置测量断面：根据设计要求，在隧道内的适当位置设置测量断面，一般选择在隧道的不同节段进行。
2.安装测量设备：在每个测量断面上安装全站仪或测距仪等测量设备，并进行校准和调试，确保测量的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道施工测量方法及步骤
一、洞口段施工：1、边仰坡开挖：全站仪测量放样，利用挖掘机自上而下逐段开挖，不得掏底开挖或上下重叠开挖，清除洞口与上方有可能滑塌的表土，灌木及山坡危石等，石质地层仰坡开挖需要爆破时，应以浅眼松动爆破为主。
局部也可人工配合修整，开挖时应随时检查边坡和仰坡，如有滑动、开裂等现象，应适当放缓坡度。
2、成洞面支护：仰坡刷坡完成后，及时用坡度板检查坡度，待坡度检查合格后，及时打设系统锚杆，并将锚杆头外露，挂设金属扩张网与锚杆头焊接成整体。
挂网完成后立即喷射混凝土，并反复喷射，直到达到设计厚度为止。
3、截水沟施工：在距仰坡坡口5米处开挖截水沟，截水沟开挖以机械为主，人工配合修整，修整完后，立即砌筑7.5#浆砌片石，并用砂浆抹面。
二、辅助施工：1、长管棚：套拱施工：施工放样，模板安装、钢筋绑扎、导向管放样，127导向管安装，砼浇注。
管棚施工：钢管规格：热扎无缝钢管￠108㎜，壁厚6㎜，节长3米，6米；n 管距：环向间距50㎝；n 倾角：仰角1°（实际施工按2°施工），方向与线路中线平行；n 钢管施工误差：径向不大于20㎝；n 隧道纵向同一截面内接头数不大于50%，相邻钢管的接头至少错开1米。
A 管棚施工方法：测量人员准确放样，标出洞中心线及拱顶标高，开挖预留核心土作为管棚施工的工作平台，开挖进尺为2.5米，开挖结束后，人工两边对称开挖（品字型）工作平台，
台阶宽度1.5米，高度2.0米，作为施工套拱和管棚施钻的平台。
管棚应按设计位置施工，应先打有孔钢花管，注浆后在打无孔钢花管，无孔管可作为检查管，检查注浆质量，钻机立轴方向必须准确控制，以保证孔口的孔向正确，每钻完一孔便顶进一根钢管，钻进中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求，及时纠正。
钢管接头采用丝扣连接，丝扣长15㎝，为使钢管接头错开，编号为奇数的第一节管采用3米钢管，编号为偶数的第一节管采用6米钢管，以后每节均采用6米长钢管.B 管棚施工机械：n 钻孔机械：配备XY-28-300电动钻机，钻进并顶进长管棚；n 注浆机械：BW-250/50型注浆泵2台；C 注浆参数：n 采用水泥-水玻璃浆液。
水泥浆与水玻璃体积比1：0.5；水泥浆水灰比1：1；水玻璃浓度35波美度；水玻璃模数2.4；注浆压力初压0.5~1.0MPA；终压2.0MPA。
2、小导管 A 超前小导管采用外径42㎜、壁厚3.5㎜的热扎无缝钢管，钢管前端呈尖锥状，尾部焊上￠6加劲箍，管壁四周钻8㎜压浆孔，但尾部有1米不设压浆孔，超前小导管施工时，钢管与衬砌中心线平行以10°~30°外插角打入拱部围岩，钢管环向间距20~50㎝。
每打完一排钢管后，应立即喷浆封闭开挖面,然后注浆.注浆后，架设钢拱架，初期支护完成后，每隔（2~3米，试图纸而定）再另打一排钢管，超前小导管搭接长度一般为1.0米。
B 注浆参数：n 水泥浆与水玻璃体积比：1：0.5；n 水泥浆水灰比1：1；n 水玻璃浓度35波美度；水玻璃模数2.4；n 注浆压力0.5~1.0MPA；
必要时在孔口设置止浆塞。
3、超前锚杆：外插角必须大于14度，注浆饱满，搭接长度不小于1米。
三、预埋件施工：预埋件按设计尺寸采用木版作成设计形状，安装于二衬魔板台车中，且位置准确（误差±50CM），固定牢固不得晃动，有管的必须中间穿铁丝通过。
四、调平层施工模板安装的要求，在调平层两侧预先标定的位置上安装模板。
侧模采用[10#槽钢模板，顶面标高应与相应里程的路面标高一致，允许偏差±2mm，用水准测量调整、确定标高。
模板每隔一定距离内外固定，保证不位移，模板的接头应紧密平顺，不得有离缝、歪斜和不平整等现象，模板接头及底部均不得漏浆。
砼灌注前，底层砼面上必须清洗干净。
当砼运达施工地点时，直接倒向安装好模的路槽内，并用人工找补均匀。
摊铺时应考虑砼震捣后的沉降量。
虚高可高出10%，使震实后的面层标高与设计相符。
