声屏障工程施工方案
声屏障工程施工方案1、前言声屏障是一种用来减少城市交通噪声对周围居民的影响的建筑物，它主要起到隔音隔挡的作用。
随着城市交通的快速发展，交通噪声也日益成为居民生活的一个重要问题。
因此，声屏障的建设成为改善城市环境、提高居民生活质量的重要举措。
为了确保声屏障工程的顺利进行，提高施工质量，本文将探讨声屏障工程的施工方案。
2、项目概况本项目为某城市市政道路上的声屏障工程，总长度为1000米，高度为2米。
声屏障主要由混凝土墙和隔音板组成，材料选用环保耐久的材料，施工标准符合国家相关规定。
3、施工方案3.1 施工准备（1）确定施工队伍及配备专职负责人员，包括项目经理、技术员、施工队长等，确保人员的专业性和熟练程度。
（2）采购和准备施工所需的设备和材料，包括混凝土搅拌机、挖掘机、隔音板等。
（3）搭建临时施工设施，包括施工车间、仓库等，确保施工现场的有序进行。
3.2 施工工艺（1）确定声屏障的位置和规格，并进行测量和布置。
根据设计要求，确定声屏障的高度和长度。
（2）进行基础施工，包括挖掘基坑、浇铸基础桩等。
确保声屏障的稳固性和耐久性。
（3）搭建声屏障的框架，包括设置支架、安装混凝土墙等，确保框架的牢固性和稳定性。
（4）安装隔音板，包括固定隔音板、连接板缝等，确保隔音效果良好。
3.3 施工质量控制（1）严格按照设计要求进行施工，确保声屏障的尺寸、高度和长度符合标准。
（2）对施工过程中的关键环节进行监督和检测，包括混凝土浇筑、隔音板安装等。
（3）定期进行施工质量检查，及时发现和解决施工中存在的问题，确保施工质量。
3.4 安全生产保障（1）制定安全生产计划和预案，包括施工现场安全管理、消防安全等，确保施工过程中的安全。
（2）进行安全培训和教育，包括施工人员的安全意识培养、安全操作规范等。
（3）建立安全生产监控体系，对施工现场进行全天候监控，及时发现和解决安全隐患。
4、施工进度和验收本声屏障工程按照设计图纸和施工方案进行，分段施工，分部验收。

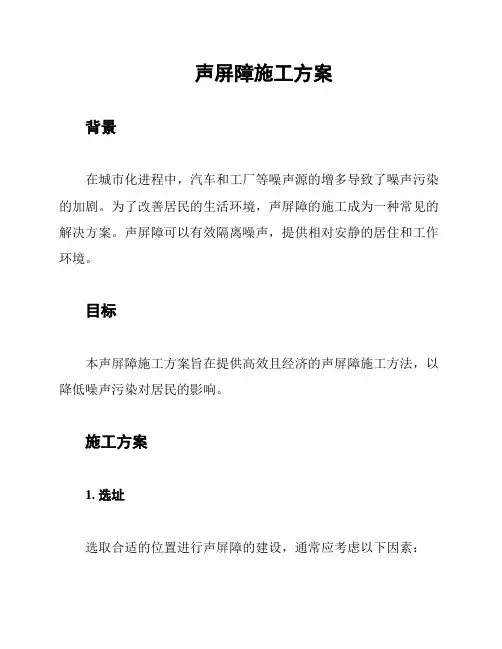

声屏障施工方案
声屏障施工方案背景在城市化进程中，汽车和工厂等噪声源的增多导致了噪声污染的加剧。
为了改善居民的生活环境，声屏障的施工成为一种常见的解决方案。
声屏障可以有效隔离噪声，提供相对安静的居住和工作环境。
目标本声屏障施工方案旨在提供高效且经济的声屏障施工方法，以降低噪声污染对居民的影响。
施工方案1. 选址选取合适的位置进行声屏障的建设，通常应考虑以下因素：- 噪声源的位置和强度；- 周边居民的分布情况；- 道路和建筑物等现有设施的布局。
2. 材料选择选择适合的材料来构建声屏障，常见的材料包括：- 声吸音板：能够吸收外界噪声的板材，具有良好的防噪效果；- 声反射板：能够反射噪声的板材，将噪声源的能量反射回原方向，起到隔音作用；- 防腐木材：在户外环境下使用，具有较长的使用寿命和良好的耐久性。
3. 结构设计声屏障的结构设计应满足以下要求：- 足够高度：高度要足够，以能够遮挡噪声源；- 稳固牢靠：能够承受自然环境的影响，不易受到风力等因素的破坏；- 良好的通风性：确保声屏障内部的空气流动，同时不影响施工耐久性。
4. 施工流程声屏障的施工流程包括以下步骤：- 地基处理：清理选址处的地面并进行基础处理；- 架设声屏障：搭建声屏障的骨架结构和安装材料；- 固定声屏障：使用固定设备，如螺丝和支架等，固定声屏障；- 后续处理：检查施工质量并进行必要的修补和完善。
5. 施工安全在声屏障的施工过程中，必须确保施工安全。
以下是施工安全的措施：- 工人佩戴安全帽、安全鞋等个人防护装备；- 施工现场设置明显的警示标志和安全提示；- 结构设计合理，避免施工过程中的危险性。
总结本文档介绍了声屏障施工方案，包括选址、材料选择、结构设计、施工流程和施工安全等方面的内容。
声屏障的建设有助于改善居民生活环境并减少噪声污染的影响。
声屏障的施工方案
2.基础施工：2个月。
3.立柱及吸隔声板安装：3个月。
4.密封处理及验收：1个月。
5.工程总工期：7个月。
六、投资估算
根据本方案，工程总投资约为XXX万元。
七、总结
本声屏障施工方案遵循合法性、科学性、经济性、实用性和人性化的原则，旨在降低快速路沿线噪声，改善城市声环境。通过选用固定式声屏障、合理设计结构、严格把控施工质量等措施，确保工程顺利进行。希望本方案能为类似项目提供借鉴和参考。
-长度设计：根据道路实际长度分段设计，保证连续性。
4.施工工艺
-施工准备：对施工现场进行全面清理，设置安全警示标志。
-基础施工：按照设计图纸进行基础挖掘和浇筑，确保基础稳定。
-立柱安装：确保立柱垂直度，与预埋件焊接牢固。
-吸隔声板安装：使用螺栓将吸隔声板固定在立柱上，确保接缝严密。
-密封处理：使用密封胶条进行缝隙密封，提高隔声效果。
-定期进行安全教育和培训，提高施工人员的安全意识。
五、工程进度计划
-施工准备：1个月。
-基础施工：2个月。
-立柱及吸隔声板安装：3个月。
-密封处理与验收：1个月。
-总工期：7个月。
六、投资预算
根据本施工方案，工程预算总投资约为XXX万元。
七、结论
本声屏障施工方案充分考虑了项目特点、环境保护和经济效益，通过科学的设计和严格的施工管理，力求实现噪声污染的有效控制。希望通过本方案的实施，为类似项目提供参考，为改善城市声环境贡献力量。
-确保声屏障结构安全可靠，满足长期使用要求。
原则：
-遵循法律法规，确保施工方案合法合规。
-结合现场实际情况，采用成熟可靠的技术与材料。
-注重经济性与实用性，合理控制工程成本。
声屏障施工方案
声屏障施工方案引言声屏障是一种用于减少环境噪音的结构物，主要由隔声材料构成。
施工声屏障需要综合考虑材料选择、施工工艺及安装方法等因素。
本文档将介绍声屏障施工方案，以便合理、高效地进行声屏障的施工工作。
施工材料选择声屏障的隔声效果与所选材料密切相关。
在选择材料时，需要考虑以下几个因素：1.隔声性能：材料必须具备良好的隔声性能，能够有效地吸收噪音和阻隔声波的传播。
2.耐久性：材料应具备较长的使用寿命，能够经受常规的自然环境和气候变化的影响。
3.可塑性：材料应易于加工和安装，能够满足不同形状和尺寸声屏障的需求。
常用的隔声材料包括隔音棉、隔音砖、隔音膜等。
在选择材料时，应根据具体情况和预算考虑综合因素，确保选择适合的材料。
施工工艺声屏障的施工工艺包括以下几个步骤：1.设计方案：根据实际需要，制定声屏障的设计方案，包括尺寸、结构和材料等。
设计方案应符合隔声性能的要求，并考虑到可操作性和审美要求。
2.材料准备：根据设计方案，准备隔声材料，包括隔音棉、隔音砖、隔音膜等。
确保材料完好无损，并做好标识以便辨认。
3.构建声屏障骨架：根据设计方案，搭建声屏障的骨架结构。
可以使用金属材料如钢架或铝合金等，确保骨架的稳固性和耐久性。
4.安装隔声材料：根据设计方案，将隔声材料固定在声屏障骨架上。
可以使用螺丝、钉子或胶水进行固定，确保材料的牢固性和紧密性。
5.检查和测试：在施工完成后，对声屏障进行检查和测试，确保其隔声性能符合设计要求。
安装方法声屏障的安装方法根据具体情况而定。
下面介绍两种常见的安装方法：1.地面安装：适用于声屏障安装在地面上的情况。
首先，在施工现场进行必要的土地准备工作，确保地面平整。
然后，按照设计方案，将声屏障骨架固定在地面上。
最后，安装隔声材料并进行必要的检查和测试，确保安装质量。
2.墙面安装：适用于声屏障安装在建筑物墙面上的情况。
首先，在施工现场进行必要的墙面准备工作，确保墙面干燥平整。
然后，按照设计方案，将声屏障骨架固定在墙面上。
声屏障施工方案
声屏障施工方案概述声屏障是一种用于控制和减少噪音传播的有效工程措施。
在城市化发展过程中，噪音污染已经成为一个严重的问题。
声屏障的施工可以减少噪音对周围居民和环境的影响，提高居民的生活质量。
本文档将详细介绍声屏障施工方案，包括施工材料、施工流程和相关注意事项。
施工材料声屏障的施工材料主要包括：- 音频隔断材料：通常使用聚酯纤维、玻璃纤维、岩棉等材料作为声屏障的隔音材料，具有良好的隔音效果。
- 框架材料：常见的框架材料有钢材和铝合金材料，用于支撑和固定声屏障。
- 防腐涂层：为了防止声屏障在室外环境条件下腐蚀，可以使用防腐涂层进行保护。
施工流程声屏障的施工流程如下：步骤一：确定施工地点和尺寸根据实际情况，确定声屏障的施工地点和尺寸。
施工地点通常选择在噪音源附近，例如高速公路、工厂周围等。
步骤二：准备施工材料和设备根据声屏障的设计要求，准备所需的施工材料和设备。
确保施工材料的质量和数量符合要求，以及设备的完好性，以保证施工的顺利进行。
步骤三：建立基础和框架首先，根据声屏障的尺寸和位置要求，施工人员需要先建立声屏障的基础，确保声屏障的牢固性。
然后，根据设计要求，搭建声屏障的框架结构，使用铆钉或焊接等方式将框架固定在基础上。
步骤四：安装隔音材料根据声屏障的设计要求，将预先准备好的隔音材料安装在声屏障的框架上。
确保隔音材料完全贴合框架，并注意材料的平整度和密封性。
步骤五：进行防腐处理根据声屏障的使用环境，进行防腐涂层处理，以提高声屏障的耐久性和抗腐蚀能力。
鉴于室外环境的复杂性，选择合适的防腐涂层材料并按照施工说明进行施工。
步骤六：清理和验收完成声屏障的安装和防腐处理后，施工人员需要对施工现场进行清理工作，确保无遗留材料或垃圾。
然后，进行声屏障的验收工作，确保声屏障的质量和效果符合设计要求。
注意事项在声屏障的施工过程中，需要注意以下事项：1.安全措施：施工人员在进行声屏障施工时，需要严格遵守相关的安全操作规程，佩戴个人防护装备，确保施工过程的安全。
声屏障安装专项施工方案(3篇)
第1篇一、项目概况本项目位于（项目名称），地处（地理位置描述）。
根据现场调查和设计要求，本项目需要安装声屏障以降低噪声污染，改善周边环境。
声屏障的安装是本项目的重要组成部分，为确保施工质量、安全和进度，特制定本专项施工方案。
二、施工范围及内容1. 施工范围：本项目声屏障安装范围包括（具体描述，如道路、铁路、河道等）。
2. 施工内容：- 声屏障基础施工；- 声屏障主体结构安装；- 声屏障表面处理；- 声屏障附属设施安装；- 声屏障系统调试与验收。
三、施工工艺流程1. 施工准备阶段：- 施工图纸及技术资料的审核；- 施工现场勘察；- 施工组织设计及施工方案编制；- 施工人员、设备、材料准备；- 施工现场临时设施搭建。
2. 施工实施阶段：- 基础施工：- 清理场地，平整基础；- 测量放线，确定基础位置；- 搭设施工平台，确保施工安全；- 混凝土浇筑，确保基础强度；- 主体结构安装：- 搭设脚手架，确保施工安全；- 安装声屏障立柱，调整垂直度；- 安装声屏障面板，确保平整度；- 安装声屏障横梁，连接立柱与面板；- 表面处理：- 清洁声屏障表面，去除污渍；- 进行防腐处理，提高使用寿命；- 进行涂装，美观大方；- 附属设施安装：- 安装排水系统，防止积水；- 安装照明设施，确保夜间施工安全；- 安装监控系统，实时监控施工质量；- 系统调试与验收：- 调试声屏障系统，确保正常运行；- 进行验收，合格后方可投入使用。
四、施工质量控制1. 基础施工：- 严格按照设计图纸进行施工，确保基础位置准确； - 浇筑混凝土时，严格控制配合比，确保混凝土强度； - 基础表面平整度误差控制在允许范围内。
2. 主体结构安装：- 立柱安装垂直度误差控制在允许范围内；- 面板安装平整度误差控制在允许范围内；- 横梁连接牢固，无松动现象。
3. 表面处理：- 声屏障表面清洁无污渍；- 防腐处理均匀，无遗漏；- 涂装颜色均匀，无流淌、漏涂等现象。
施工工程声屏障(3篇)
第1篇一、声屏障的种类1. 按材料分类：声屏障可分为金属声屏障、混凝土声屏障、玻璃钢声屏障等。
金属声屏障具有安装方便、耐用性强、易于维护等特点；混凝土声屏障则具有隔音效果显著、使用寿命长、美观大方等优点。
2. 按结构分类：声屏障可分为直立式、弧形、波浪形等。
直立式声屏障适用于直线段，弧形和波浪形声屏障适用于曲线段。
3. 按封闭程度分类：声屏障可分为全封闭式、半封闭式、开口式等。
全封闭式声屏障适用于对噪声控制要求较高的路段；半封闭式声屏障适用于对噪声控制要求一般的路段；开口式声屏障适用于对噪声控制要求较低的路段。
二、声屏障的施工流程1. 施工准备：根据声屏障设计图纸，确定施工方案，进行现场勘察，确保施工环境符合要求。
2. 基础施工：根据设计要求，对声屏障基础进行开挖、垫层、找平、浇筑等工序，确保基础稳固。
3. 柱子安装：按照设计要求，安装声屏障立柱，确保立柱垂直、稳固。
4. 声屏障面板安装：根据声屏障面板材质和结构，采用合适的安装方法，将面板固定在立柱上，确保面板平整、牢固。
5. 防腐处理：对声屏障进行防腐处理，延长其使用寿命。
6. 竣工验收：按照设计要求和施工规范，对声屏障进行验收，确保其满足使用要求。
三、声屏障的施工注意事项1. 施工过程中，应严格按照设计要求和施工规范进行操作，确保工程质量。
2. 声屏障安装过程中，注意保护好周边环境，减少对居民生活的影响。
3. 声屏障施工完成后，应对施工现场进行清理，确保施工环境整洁。
4. 施工过程中，应加强安全管理，确保施工人员的人身安全。
5. 声屏障施工完成后，应及时进行验收，确保其满足使用要求。
总之，施工工程声屏障在现代城市建设中具有重要作用。
通过科学、规范的施工，声屏障可以有效降低交通噪声对周边居民生活的影响，为城市创造一个和谐、安宁的生活环境。
第2篇一、声屏障原理声屏障利用声波的反射、折射、衍射等特性，将声波反射或折射到远离受声区域的方向，从而降低噪声对周围环境的影响。
声屏障施工方案(4篇)
声屏障施工方案-第1篇1、材料（1）本项目隔音墙隔音屏体面板采用双面0.6mm厚钢板，内填聚氨酯泡沫，立柱采用H125*125*6.5*0.9mm国标H型钢，并进行镀锌喷塑处理。
（2）路基段隔音墙H型钢立柱间距为1.25m，高度为2.632m；桥梁段隔音墙高度为1.832m。
（3）隔音墙的色调设计应使屏体整体上柔和、造型美观、精致、简洁、挺拔，与高速公路本身及周围的环境相协调。
2、安装工艺流程放线定位→浇注基础，预埋地脚螺栓→在地脚螺栓上安装H型钢立柱→在立柱上自下而上安装隔音屏体和封顶槽钢→整体检验，发现问题及时处理，清理现场杂物，工程施工结束。
3、桩基础施工（1）钢管桩施工由测量队放出钢管桩的位置后，根据实测地面标高，再用机械把钢管桩打入土层，入土深度不小于2.5m，外露0.3m。
保证钢管桩位置准确，垂直度不大于1%，平面偏移量不大于2.5cm。
（2）连系梁及立柱施工根据实测地面标高计算出连系梁低面标高，并清除原顶面的腐殖土、种植土、虚土。
保证每段连系梁底面标高在同一水平面及连系梁高度为1.0m。
（3）绑扎钢筋所有钢筋运至钢筋加工厂后必须经检测，由试验室检验合格后方可投入使用。
钢筋必须按照不同的钢筋等级、牌号、规格分批堆存，不得混杂，并且设立标识牌。
钢筋在存放过程中，钢筋下必须用枕木或混凝土墩支垫，并加以覆盖防护。
钢筋下料前需按照规范要求进行调直，清除污锈等处理。
根据设计图纸，按照1:1的比例进行钢筋下料、加工，以节约钢材保证质量为原则。
箍筋为I级Φ10钢筋，末端弯钩采用135°的形式，弯钩平直部分的长度为12倍箍筋直径即12cm长度。
所有钢筋均在钢筋加工场制作成形，运输至施工现场分类进行堆放，按设计图纸进行绑扎。
根据模板边线预留保护层厚度安装钢筋骨架，主筋保护层厚度为35mm，保护层采用C20混凝土垫块，梅花形布置。
连系梁钢筋绑扎完成后及时预埋立柱钢筋，若连系梁钢筋与立柱钢筋冲突时，适当挪动连系梁钢筋。
声屏障主要类型及施工方案
1声屏障的作用 (1)2声屏障主要形式 (2)2.1生态式声屏障 (2)2.2直立式声屏障 (3)2.3折板式声屏障 (5)2.4微弧式声屏障 (6)3施工方案 (8)3.1工程概况 (8)3.2施工工艺框图 (8)3.3隔音墙主要技术性能及要求 (8)3.4主要施工顺序 (9)3.5主要施工方法 (10)3.5.1施工方法 (10)3.5.2焊接 (11)3.5.3涂装 (12)3.5.4隔音墙安装 (13)1声屏障的作用在声源和接收点之间，垂直插入一个有足够密度的密实材料如壁板或墙壁，使声波在传播中有一个显著的附加衰减，这样的“障碍物”即称声屏障。
声屏障的作用就是阻止直接声的传播，隔离透射声，并使反射声有足够的衰减，因此，声屏障的隔声衰减也就是利用声波反射原理设计建造的。
声波（噪声）在传播途中，若遇到障碍物（声屏障）时，会发送反射，于是在障碍物背后的一定距离范围内形成了“声影区”，其区域的大小取决于声音的大（即频率），从这一点看出，声屏障隔声衰减与各中心频率值有密切关系。
详见图一所示。
图一声屏障对不同频率的效应从图一可以看出，由于高频声声影区大，波长短，所以最容易被阻挡；其次是中频声。
而在声屏障后面形成的声影区中所产生的低频声，由于波长长，尽在屏障周围盘旋，它最容易绕射过去，因此对周围的环境还是会产生一定的影响，所以声屏障对低频噪声的隔声效果是较差的。
2声屏障主要形式常见的声屏障有生态式声屏障、直立式声屏障、折板式声屏障和微弧式声屏障，其中直立式声屏障、折板式声屏障和微弧式声屏障在道路工程中应用较广泛。
2.1生态式声屏障生态式声屏障由四层吸声、隔音降噪结构组成，第一层为高度30cm左右的种植植物吸声降噪成，第二层为30～60cm的土壤、细砂石颗粒吸声层，第三层为隔空层中4cm的密闭空气隔声层，第四层为钢筋混凝土隔音层。
生态式声屏障2.2直立式声屏障常用的直立式声屏障高度为2.0m、2.5m、3.0m、3.5m、4.0m。
声屏障工程施工方案(3篇)
第1篇一、工程概况声屏障工程是为了降低高速公路、铁路、城市轨道交通等交通设施产生的噪音污染，保护周边居民生活环境而进行的专项工程。
本工程主要包括声屏障基础施工、声屏障板安装、声屏障附属设施安装等。
二、施工准备1. 施工图纸及技术资料：熟悉施工图纸，了解设计要求，掌握声屏障的结构、材料、尺寸等技术参数。
2. 人员组织：成立施工项目组，明确各岗位责任，确保施工顺利进行。
3. 材料设备：准备声屏障基础材料、声屏障板、连接件、紧固件等，确保材料质量合格。
4. 施工机械：准备挖掘机、搅拌机、平板车、吊车等施工机械，确保施工过程中设备运行正常。
5. 施工场地：清理施工场地，确保施工环境整洁、安全。
三、施工工艺1. 声屏障基础施工（1）测量放线：根据设计图纸，进行声屏障基础放线，确保基础位置准确。
（2）基础开挖：根据放线结果，进行基础开挖，开挖深度应符合设计要求。
（3）基础垫层：在基础底部铺设垫层，确保基础平整、稳定。
（4）基础浇筑：按照设计要求，进行基础浇筑，确保基础强度满足要求。
2. 声屏障板安装（1）安装声屏障板：根据设计图纸，将声屏障板安装在基础上，确保板面平整、垂直。
（2）连接件安装：将连接件安装在声屏障板和基础上，确保连接牢固。
3. 声屏障附属设施安装（1）照明设施：根据设计要求，安装声屏障照明设施，确保夜间行车安全。
（2）排水设施：安装声屏障排水设施，确保排水畅通。
四、施工质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 检测验收：在施工过程中，进行定期检测，确保工程质量。
4. 隐蔽工程：在隐蔽工程前，进行技术交底，确保隐蔽工程符合要求。
五、安全文明施工1. 施工现场：保持施工现场整洁、有序，确保施工安全。
2. 施工人员：加强施工人员安全教育，提高安全意识。
3. 环境保护：在施工过程中，注意环境保护，减少施工对周边环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TOC \o "1-3" \h \z \u 1声屏障的作用 PAGEREF_Toc384667635 \h 12声屏障主要形式 (2)2.1生态式声屏障 (2)2.2直立式声屏障 (3)2.3折板式声屏障 (4)2.4微弧式声屏障 (4)3施工方案 (5)3.1工程概况 (5)3.2施工工艺框图 (6)3.3隔音墙主要技术性能及要求 (8)3.4主要施工顺序 (9)3.5主要施工方法 (7)3.5.1施工方法 (7)3.5.2焊接 (9)3.5.3涂装 (10)3.5.4隔音墙安装 (11)1声屏障的作用在声源和接收点之间，垂直插入一个有足够密度的密实材料如壁板或墙壁，使声波在传播中有一个显著的附加衰减，这样的“障碍物”即称声屏障。
声屏障的作用就是阻止直接声的传播，隔离透射声，并使反射声有足够的衰减，因此，声屏障的隔声衰减也就是利用声波反射原理设计建造的。
声波（噪声）在传播途中，若遇到障碍物（声屏障）时，会发送反射，于是在障碍物背后的一定距离范围内形成了“声影区”，其区域的大小取决于声音的大（即频率），从这一点看出，声屏障隔声衰减与各中心频率值有密切关系。
详见图一所示。
图一声屏障对不同频率的效应从图一可以看出，由于高频声声影区大，波长短，所以最容易被阻挡；其次是中频声。
而在声屏障后面形成的声影区中所产生的低频声，由于波长长，尽在屏障周围盘旋，它最容易绕射过去，因此对周围的环境还是会产生一定的影响，所以声屏障对低频噪声的隔声效果是较差的。
2声屏障主要形式常见的声屏障有生态式声屏障、直立式声屏障、折板式声屏障和微弧式声屏障，其中直立式声屏障、折板式声屏障和微弧式声屏障在道路工程中应用较广泛。
2.1生态式声屏障生态式声屏障由四层吸声、隔音降噪结构组成，第一层为高度30cm左右的种植植物吸声降噪成，第二层为30～60cm的土壤、细砂石颗粒吸声层，第三层为隔空层中4cm的密闭空气隔声层，第四层为钢筋混凝土隔音层。
生态式声屏障2.2直立式声屏障常用的直立式声屏障高度为2.0m、2.5m、3.0m、3.5m、4.0m。
直立式声屏障的组成及主要材质：直立式声屏障2.3折板式声屏障常用的折板式声屏障高度为3.0m、3.5m、4.0m。
折板式声屏障的组成及主要材质：折板式声屏障2.4微弧式声屏障常用的微弧式声屏障高度为3.0m、3.5m、4.0m。
微弧式声屏障的组成及主要材质：微弧式声屏障组件名称材质吸音板正面百叶窗铝合金卷板背面板镀锌板侧板镀锌板内吸音材料玻璃棉板玻璃棉外包杜邦PET薄膜抽芯铆钉铝合金密封胶条XPE密封弹性胶透明板铝合金框铝合金6063PVB夹层胶0.76连接件铝合金6063抽芯铆钉铝合金玻璃胶硅酮玻璃胶H钢立柱及附件H钢立柱Q235法兰板Q235柱角Q235盖板镀锌板卡簧镀锌板DC51D+Z钻尾自钻螺微弧式声屏障3施工方案3.1工程概况1、编制依据： ******工程施工图设计图纸；******规范；******公司《质量/环境/职业健康安全程序文件》及《管理手册》；施工现场调查情况。
2、编制说明：******。
3.2施工工艺框图3.3隔音墙上部为聚乙烯金属吸音屏，顶部部分有圆形金属吸音帽，中部为透明隔音PC板，下部分为聚乙烯穿孔式吸声屏，立柱采用特制H型钢柱，要求隔音屏要满足以下特点：（1）隔音效果符合国家二级环保标准。
（2）为了满足既吸声又透明的双重功能，采用高强度透明PC板，增强其耐冲击性和安全性，这样在强力冲击情况小。
（3）使用的透明PC板、表面硬度、耐腐蚀等方面明显高于其它高分子材料。
（4）声屏障的立柱采用特制H型钢，提高抗风强度，表面涂料采用先进新型涂料，对表面划破有自动补合功能，平时勿需保养，可保十年以上不龟裂，不脱落和耐腐蚀。
（5）正面进行清洗，方便养护，经常保持透明亮洁。
3.4主要施工顺序（1）在熟悉设计图纸后，进行精确细化放样，解决前期所要面对的一切工艺问题以及材料问题。
（2）经过精确的放样，制作成品1：1的样品，进行现场安装，甲方认可后进行具体施工制作。
（3）立柱由六部分组成，中间采用9MM钢板根据设计图纸要求进行放样切割，然后依次安装前后部件。
（4）制作金属吸音屏障，根据设计图纸要求，采用金属板材进行放样折叠成图纸要求外观，内部填充聚乙烯吸音板材。
（5）透明隔音屏，采用高强度的透明PC板材，外观时尚透明度高。
（6）金属吸音帽采用镀锌板折弯，内部用金属方管做龙骨，填充聚乙烯吸音材料。
（7）现场安装特制立柱，根据已做好的法兰位置固定立柱，采用地脚螺栓连接或焊接，强度与牢固均符合《建筑结构荷载规范》（GB-50009-2001)号国标规定。
（8）依次安装下部分金属吸音屏、透明隔音屏、金属吸音屏以及金属吸音帽，最后安装连接构建。
（9）打扫清理，完善和检查各个部分的结构以及外观是否完整，等待工程验收合格。
3.5主要施工方法3.5.1施工方法1、定位按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均应植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
2、钻孔（1）钻孔宜用电锤成孔，如遇钢筋宜调整孔位避开。
（2）钻孔孔径d+（4~8）mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。
（3）钻孔有效深度自构件表面坚实的混凝土算起。
（4）钻孔不应设置于构件的保护层或装饰层内。
3、清孔（1）钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷、棉布将孔壁刷净，再次压缩空气吹孔，应反复进行3~5次，直至孔内无灰尘碎屑，最后用棉布蘸丙酮拭净孔壁，将孔口临时封闭。
若有废孔，清净后用植筋胶填实。
（2）钻孔孔内应保持干燥。
4、钢材除锈钢材锚固长度范围的铁锈、油污应清除干净（新钢筋、螺栓的青色氧化外皮也应除去），并打磨出金属光泽。
5、锚固胶配制（1）配胶用Φ6、Φ8细钢筋棍人工搅拌。
(注意：仅用腻刀拌和，不能保证搅拌均匀)。
（2）胶应现配现用，每次配胶量不宜大于5公斤。
6、植筋（1）垂直孔植筋将胶直接流、捣进孔中即可（2）水平孔植筋可用Φ6细钢筋配合托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。
（3）钢筋、螺栓可采用旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋或螺栓，以保证对中并避免回弹。
若先将一较短电锤钻头端部焊接6mm厚小铁板，然后将电锤功能调为冲击状态，利用电锤的持续冲击力，可克服植筋胶的阻力，快速无回弹地将钢筋送至孔底。
大量或大直径植筋推荐采用此方式。
（4）锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。
7、固化、保护植筋胶有一个固化过程，日平均气温25℃以上12小时内不得扰动钢筋，日平均气温25℃以下24小时内不得扰动钢筋，若有较大扰动宜重新植。
8、检验植筋后3~4天可随机抽检，检验可用拔拉试验装置作拉拔试验。
一般加载至钢材的设计力值，检测结果直观、可靠。
9、注意事项（1）孔内尘屑是否清净、钢筋、螺栓是否除锈、胶配比是否准确、是否搅拌均匀、孔内胶是否密实决定了锚固效果的好坏。
3.5.2焊接1、焊接前必需清除焊接区有害物包括铁锈，油污，水分至显露钢材金属光泽。
2、自动焊或半自动焊，采用符合国标GB1300-77要求的焊接用钢丝。
手动焊接的焊条，采用符合GB981-76要求的焊条，焊条型号应与钢材相适应。
3、焊接前应检查并确认所使用的设备工作状态正常、仪表工具良好、齐全、可靠，方可施焊。
从事钢梁焊接的焊工必须持有与其工作等级相适应的焊工证书，必须熟悉工艺要求，明确焊接工艺参数。
4、定位焊前，按照施工图检查焊件坡口尺寸、根部间隙等。
定位焊长度、间距及焊脚高度应符合有关规范标准的要求。
5、主要构件的接缝应用风动砂轮、钢丝轮或钢丝刷进行清理。
6、在露天环境中采用CO2气体保护焊进行焊接时，应采取防风、防雨措施，CO2气体纯度大于或等于99.99％。
7、所有焊接的引弧不得在母材的非焊接部位进行，手工焊焊接的引弧应放在焊接坡口内进行。
8、焊接完毕，所有焊缝必须进行外观检查，不得有裂纹、未熔合、夹渣、未填满弧坑的缺陷。
3.5.3涂装1、钢材预处理（1）表面除绣前应清理表面积水和油污、氧化皮、铁锈等污物，再用干净的压缩空气和毛刷将灰尘清理干净。
（2）钢材进行预处理，喷车间底漆。
2、表面清洁处理（1）为增强漆膜和钢材的附着力，应对钢材表面进行清洁处理，然后喷砂涂装。
（2）表面清洁工艺流程：用压缩空气吹除表面粉粒用无油污的干净棉纱、碎布抹净防止再污染。
（3）钢材表面清洁应符合招标文件和有关规定。
3、喷砂除绣（1）钢构件外表面在涂装前采用喷砂除绣，内部可采用风动工具打磨除绣。
（2）工地现场除绣，工地焊缝附近及破损部位采用风动工具打磨除绣。
（3）除绣等级达到有关规范的要求。
（4）喷砂除绣后，还需要对钢材表面进行表面清洁处理。
4、涂装工艺及技术（1）涂装作业使用高压无气喷涂泵施工，根据选定的涂料性能及配比正确选择喷枪空气压力。
（2）雨天、雾天不能进行室外涂装。
（3）涂层表面应力求光滑、平整，不得有针孔和明显流挂、皱皮、漏涂等弊病发生，面漆应光洁美观，色彩均匀。
（4）漆膜厚度符合规定要求，最低膜厚需达到规定厚度的85％以上，但不盲目超厚。
（5）对于自由边缘等难于涂装的部位，在高压无气喷涂之前，需用笔刷作一、二遍刷涂。
（6）最后一道油漆工作在各项装饰工作结束后，并修正种种缺陷后进行，涂装前认真做好清洁工作，喷涂时应注意对有关零件的遮蔽保护。
（7）对涂层进行膜厚管理，底漆及全部涂装完成后，需进行膜厚检测与数据记录。
（8）漆膜外观质量用目测检查，具体油漆符合招标文件和有关规定。
5、涂装修补受到损伤的漆膜、梁段接头或其它未涂装的部位，应在安装后进行涂装和修补。
3.5.4隔音墙安装1、所有构件由供货商在工厂按照施工设计图纸制作完成，并经过验收合格方可进行现场安装。
2、所有构件应按照安装图纸，绘制标记与其侧，说明结构尺寸、编号、位置及制造日期等。
3、立柱安装隔音墙立柱安装精度需符合有关文件的规定。
4、隔音墙安装（1）隔音板应以吊装机具安装。
（2）隔音板安装应逐片调整，使其落于正确的位置。
（3）隔音板调整完后应予固定，使隔音板固定于正确的位置。
（4）隔音板在包装、进货、卸货、安装时须小心谨慎，避免碰撞。
希望以上资料对你有所帮助，附励志名言3条：1、常自认为是福薄的人，任何不好的事情发生都合情合理，有这样平常心态，将会战胜很多困难。
2、君子之交淡如水，要有好脾气和仁义广结好缘，多结识良友，那是积蓄无形资产。
很多成功就是来源于无形资产。
3、一棵大树经过一场雨之后倒了下来，原来是根基短浅。
我们做任何事都要打好基础，才能坚固不倒。
