某电厂永磁调速改造方案及实施结果
某电厂永磁调速改造方案及实施结果摘要:永磁调速器是利用永磁耦合技术来达到驱动与调速目的的一种调速装置，可以实现电动机和负载间无机械连接并且可以使负载高效运转。
本文通过电厂的一次电机永磁调速改造，介绍了改造过程中的具体实施流程和方法，指出了新兴永磁调速技术的特点。
同时讨论了该设备运行中存在的问题，包括噪音、执行机构的后期维护、滑差问题、动态响应、调速机构的惯性问题等，并针对这些问题提出了相应的对策。
关键词：节能降耗永磁调速1.改造背景电厂化学水处理车间除盐水泵、中间水泵、预脱盐水泵采用工频运行方式，设计参数偏大，出口压力偏大、流量偏高。
由于水泵容量本身有较大裕量，原水泵在工频运行方式下，无法根据现场工艺要求自动调整流量和压力，因为除盐水供水流量较小，只有20~30 M3/h，远小于额定流量的30%，如果除盐水泵长期投入工频运行，会造成气蚀甚至烧泵的风险；预脱盐水泵和中间水泵分别供阳床和阴床制水，且每台泵对应2台床，工频启动时压力和流量较大，经常造成刚投入的阳床或阴床震动、法兰漏水；且由于电机和水泵为刚性连接，易造成轴承的磨损，水泵电动机非软启动，启动瞬间冲击电流大，对电机绝缘造成一定损伤，缩短电机使用寿命。
为了解决以上问题，电厂尝试新技术，对化学车间里的化学除盐水泵、中间水泵、预脱盐水泵进行了永磁涡流柔性传动调速改造。
2. 水泵永磁调速改造具体情况2.1 工程中的能耗设备情况（1）改造前的水泵、电机参数见表1、表2。
表1 水泵参数2.2 使用的工艺情况永磁传动调速技术作为一项新的技术，有别于传统的变频器节能改造，相比变频器改造，永磁调速改造更加简单方便，只需要将永磁调速装置安装在电机与水泵之间，改造内容如下：（1）电机基础改造和配置情况：电机基础水平后移495mm，在水泵和电机中间安装下永磁调速装置，在永磁体执行臂的平行位置上安装一套控制执行器，执行器由1根220V、100W控制电源线、3根控制信号线通过镀锌管铺设接至三期化学PLC室控制柜。
（2）永磁调速装置要求气隙/转速可靠，并可根据要求实现自动调速，要求装置高效节能。
可通过逻辑控制器PLC或DCS控制系统发出的信号调节电动执行机构，调节导体盘与永磁盘之间的的气隙，到达调节输出的目的。
如果远方信号异常或故障，可以现场就地通过手动装置调节执行器的动作。
具体控制逻辑图见图1。
（3）上位机设定执行器开度控制画面，可进行执行器开度操作，设定永磁调速装置温度≥70°报警，≥90°跳闸水泵。
具体计量方法为当电机启动后，由检修人员现场读取综合保护装置的电流读数，并用钳形电流表进行测量，确认电流读书的精确性。
因综合保护装置已接入后台DCS监控，电机频繁启动时还可调取DCS历史数据，根据电机的实际运行工况计量电流，以确定节能效果。
2.4 关于是否截轴的问题由于原系统连接轴的直径为55mm，而轴的整体长度达到135mm。
永磁调速器的自重较大，直接加装的话可能引起轴的弯曲，因此只能将原先的轴截断，或则是在轴的中间加装刚性支撑。
采用截轴的方法，只用将原联轴器位置的轴切除部分，多出的空间距离加装永磁调速装置，这样不仅不用对原有的基础进行施工加长，而且能切实做到电动机与负载泵无机械连接，降低整个系统对轴对中的要求，最大程度的改善系统整体的振动问题。
但由于原轴径太小，如果在泵轴上直接加装永磁调速器，运行安全将处于一种完全不可控的状态，且设备厂家经过计算，结果也证明了可靠性较差，风险较大。
另外一种方式：加装刚性支撑。
为了留出永磁调速器的安装位置，首先需要对泵和电机的基础进行加长，并对刚性支撑的地基基础进行制作，刚性支撑及配套的轴承的还需另外购买。
整体方案需增加约4万元的投资，但是却可以将风险降到最低。
需要指出的是，刚性支撑与泵之间依旧是机械连接。
这样两则之间对中要求依然较高，永磁调速固有的隔振特性无法得到发挥。
综合以上，特别是出于对安全的考虑，最终确定加装刚性支撑，工艺图如图3 所示。
3.设备运行中存在的主要问题及对策永磁调速作为一种新兴调速技术，其优势是相当明显的，主要包括：柔性启动，启动电流明显降低；噪声、振动大幅降低，大大延长了电机与负载的使用寿命；调速比大；能量转换和传递安全；长期运行稳定可靠；机械结构简单，出现故障时间长，易于或很少维护；绿色环保，高效节能等。
但是结合目前国内外文献以及现场实际运行情况上来看，该技术也存在滑差、动态响应性较慢、额外的轴向载荷、漏磁、惯性大、改造成本高等问题。
下面简述运行中主要存在的问题和相应的对策。
3.1 运行中的设备噪音问题在前期的调研工作了解到，实际运行中的永磁调速器会发出尖锐的呼啸声，与电动机运行中的轴承磨碰声类似。
经现场实证，此声音的来源主要是散热片与空气摩擦所产生的噪音。
散热片的结构如图5所示。
图5 散热片因调速机构永磁盘运动将在导体盘上感应出涡流，伴随而来的是大量的热量，因此需要加装散热装置。
永磁调速机构的冷却方式分为两种，一种是加装散热片，一种是另外配置冷却油站。
而冷却油站主要应用于功率大于400kW的大型电机调速机构上，按照通用的做法，400kW以下的电机调速机构主要靠散热片冷却。
散热片安装在永磁调速机构的导体盘上。
实际上散热片的安装方式有很多形式，经生产厂家实验研究得出：当散热槽与导体盘的实际运动方向平行时，产生的噪音最小。
反之，当散热槽与导体盘的实际运动方向垂直时，产生的噪音最大。
但是从散热效率上来说，研究结果表明平行安装的散热效率仅为垂直安装的10%。
因此从目前的综合情况考虑，永磁调速机构在运行中产生的噪音不可避免。
为了解决这一问题，主流做法是在永磁调速机构外加装隔音罩，隔音罩的内部还配备有隔音棉，以达到最大的隔音效果。
本项目电厂所选用的调速机构正是采用了这样的降噪形式，具体样式如图3-7所示。
经现场实测，调速机构所产生的噪音保持在82分贝左右，而隔音罩内部为130分贝以上。
首先此隔音罩的安装成本低，不用额为投资冷却油站，另外也很好的保护了设备及人身安全，降低了噪声污染，特别是避免了现场人员受到转动机械的伤害。
3.2 关于电动执行机构的维护问题从之前的设备调研及厂家现场服务人员处了解到，永磁调速机构在后期的维护工作主要集中在电动执行机构上。
电动执行机构的工作原理都是利用电机的正反转来实现目标设备的实际位移，其移动行程量可通过就地手动调整，或则通过控制系统的闭环控制实现。
当泵组实际运行时，永磁调速机构会根据实际负载量的反馈来调整永磁盘和导体盘之间的间隙。
但是当负载变化频繁时，执行机构的电机的也将频繁的正向和反向运动，这种频繁的运动将会大大的降低执行机构的使用寿命。
同时，由于调速机构为纯机械调节，调整目标值的精确度与变频调速相比还是有很大的区别，如果遇到调整市区，在目标值反复摆动，也将造成调速机构的频繁正反向运动。
目前解决这一问题的主要途径是适当放宽目标调整值的区间，也就是说当调速机构调整到某一调节区间时，电动执行机构就将结束调整运动，从而减少执行器的运动频率，提高使用寿命。
3.3 滑差由磁力耦合器的工作原理知，这种耦合传输转动是由永磁转子与导磁转子的相互作用而产生的，所以该转矩的传输是不同步的，也就是说与负载相连的永磁转子的转速小于与电动机轴相连的导磁转子的转速。
形成这个转速差就叫滑差。
气隙值越大，速度越小，滑差就愈大，所以滑差在低速阶段是很明显的。
从原理上知，滑差是不可避免的，因此为了减少滑差带来的振动和噪声，一般建议系统启动时空载或轻载启动，这样系统启动时，系统不会因为过高负载而出现稳定性差等一系列问题。
3.4 动态响应该耦合器调速原理是通过改变电机转速来改变输入系统的转速，由于一般的异步电机的转动惯量可能大于执行元件（比如液压泵）的转动惯量以及本身的滑差影响了加速性能，减速也不能过快。
改善控制系统的结构、减小控制环节的个数会提高该耦合器与系统之间响应的快速性。
3.5 额外的轴向载荷因为电机与泵之间是无接触机械连接，主要通过气隙来调节转矩，所以两者之间的耦合器需要良好的机械支撑，那么轴向载荷就不可避免的增加。
合理的布置永磁转子与导磁转子的位置，利用磁路之间的作用力可以减小轴向的载荷。
3.6 漏磁问题漏磁无处不在，这个问题是不可避免的。
解决这个问题初步设想可以采用合理的磁路结构或者是采用好的磁隔离装置，比如，采用内磁式和双磁式结构，可以形成磁屏蔽，减少漏磁。
3.7 调速机构的惯性问题根据磁力耦合器的调速原理，当电机停止工作时，由于惯性，负载轴还会继续转动，不利于调速的稳定性；而且惯性越大，调速的稳定性越差。
解决这个问题可以从两方面着手：一是在负载轴位置增加一个制动机构；二是每次要电机停止工作时，可以先将气隙调到最大，然后再停机，这样便可以降低负载轴的转速，减小惯性对其影响时间。
4.小结通过永磁调速技术在化水车间3台水泵改造应用中的调试以及运行观察，其节能率平均值为45%，设备温升振动值等其他参数均符合技术协议之要求，且永磁调速器对提高系统运行安全稳定性，降低生产成本和运行费用等方面，具有更为重要的意义。
在永磁调速进行节能改造的过程中，设备制造厂家与电厂技术人员一起对永磁调速装置的实际应用进行了深入探讨研究，积累了宝贵经验，实现了优化设备结构，节能降效的目的。
并且本次改造的成功实施，也为永磁调速技术的现场改造提供了成功范例和一手数据。
参考文献:[1] 王仁才.磁力耦合器在火电厂供水系统中的应用[J].城市建设理论研究，2013，12：50-53.[2] 万援.调速型稀土永磁磁力耦合器的性能研究[D].沈阳：沈阳工业大学，2013.[3] 张宏.新型节能调速设备永磁磁力偶合调速器的原理及应用[J].中国电力教育，2009，：551-553.。
火电厂闭式水泵的永磁调速器节能改造分析
火电厂闭式水泵的永磁调速器节能改造分析永磁调速器为磁力非接触性的软联接，它具有高效节能、高可靠性、可在恶劣环境下应用、减少系统维护和延长系统使用寿命等特点，是风机及泵类设备节能技术改造的首选。
徐矿电厂分别对每台机组的一台闭式水泵进了永磁调速器的改造。
改造后电机电流下降明显，节电率较高。
标签：永磁调速；闭式水泵；节能；改造0 引言江苏徐矿综合利用发电厂（简称徐矿电厂）为2台330MW循环流化床机组。
每台机组为辅机配备了2台闭式水泵以提高冷却水，正常运行时，一运一备。
但由于系统的设计冗余要求，加上水泵的运行流量需求随机组负荷和季节气温的变化而变化，特别是在我厂锅炉引风机由液力耦合器调节技改为变频器调节后，导致其减少了一个重要用户，使闭式水泵具有了更大的余量空间。
改造前，闭式水泵全出力运行，当水温变化时，其各用户调门开度也跟随变化，致使系统压力产生较大变化，为保证系统压力的稳定，通过调节再循环阀门的开度来控制通过各用户的水量大小。
此时，闭式水泵一直满负荷运行，而其中一部分出水被再循环，导致一定程度的做功浪费。
由此，为了降低厂用电率，减少发电成本，徐矿电厂通过深入调研后，对闭式水泵进行了加装永磁调速器的技术改造。
1 永磁调速器系统构成与工作原理永磁驱动技术是采用永磁调速器替代原有的联轴器，把原来的硬联接改为磁力非接触性的软联接。
它具有高效节能、高可靠性、无刚性连接传递扭矩、可在恶劣环境下应用、极大减少整体系统振动、减少系统维护和延长系统使用寿命等特点。
尤其是其不产生高次谐波，且在低速运行下不造成电机发热的优良调速特性更使其成为风机及泵类设备节能技术改造的首选。
永磁调速器是透过气隙传递转矩的传动设备。
电机与负载设备转轴之间无需机械连结，电机旋转时带动导磁盘在装有强力稀土磁铁的磁盘所产生的强磁场中切割磁力线，因而在导磁盘中产生涡电流，该涡电流在导磁盘上产生反感磁场，拉动导磁盘与磁盘的相对运动，从而实现了电机与负载之间的转矩传输。
永磁调速节能原理介绍 永磁调速节能效果案例分享

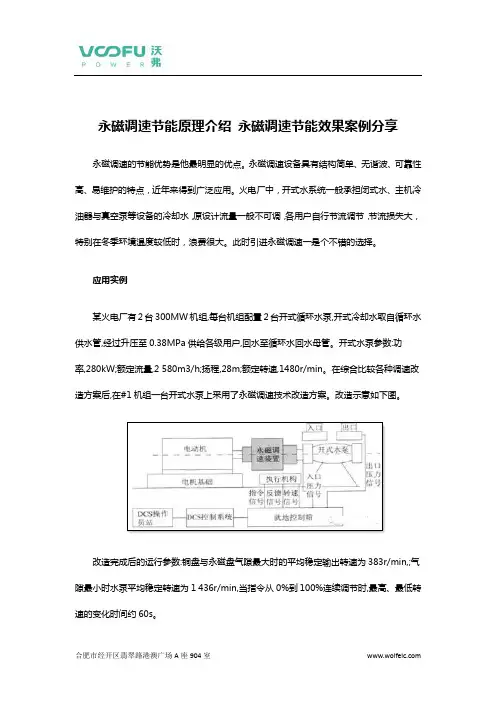

永磁调速节能原理介绍永磁调速节能效果案例分享
永磁调速的节能优势是他最明显的优点。
永磁调速设备具有结构简单、无谐波、可靠性高、易维护的特点，近年来得到广泛应用。
火电厂中，开式水系统一般承担闭式水、主机冷油器与真空泵等设备的冷却水，原设计流量一般不可调，各用户自行节流调节，节流损失大，特别在冬季环境温度较低时，浪费很大。
此时引进永磁调速一是个不错的选择。
应用实例
某火电厂有2台300MW机组,每台机组配置2台开式循环水泵,开式冷却水取自循环水供水管,经过升压至0.38MPa供给各级用户,回水至循环水回水母管。
开式水泵参数:功率,280kW;额定流量,2 580m3/h;扬程,28m;额定转速,1480r/min。
在综合比较各种调速改造方案后,在#1机组一台开式水泵上采用了永磁调速技术改造方案。
改造示意如下图。
改造完成后的运行参数:铜盘与永磁盘气隙最大时的平均稳定输出转速为383r/min,;气隙最小时水泵平均稳定转速为1 436r/min,当指令从0%到100%连续调节时,最高、最低转速的变化时间约60s。
节能效果
改造后的#1机组与未改造的#2机组运行数据对比如下。
建议：重要性不高的设备，如电厂高压水泵等，使用永磁调速是个不错的选择。
安徽沃弗电力科技有限公司是一家集科研、设计、生产、销售服务为一体的高新技术企业，凭借在永磁传动领域的专业水平和成熟的技术，在工业领域迅速崛起。
安徽沃弗电力科技有限公司奉行“进取、求实、严谨、团结”的方针，不断开拓创新，以技术为核心，视质量为生命，奉用户为上帝，竭诚为您提供性价比最高的永磁产品，高质量的工程改造设计及无微不至的售后服务。
脱硫装置浆液循环泵工频运行改永磁调速运行节能研究报告
脱硫装置浆液循环泵工频运行改永磁调速运行节能研究报告朱海娟冯骏（重庆远达烟气治理特许经营有限公司重庆401122）摘要:脱硫循环泵运行状态及能耗水平直接影响发电机组经济运行，本文介绍了某发电公司2X660MW机组燃煤煤质不稳定，受燃煤和机组负荷变化的影响，在特殊工况工况下，循环泵组合运行方式随之变化，运行2台循环泵不能满足达标排放要求，运行3台循环泵时DCS显示出口SO2为零（环保监督部门认定为无效数据），且循环泵频繁启停，存在设备损坏的风险，采取的脱硫装置浆液循环泵工频运行改永磁调速运行的节能经济分析。
关键词：浆液循环泵永磁调速节能报告1前言某电厂2X660MW机组#1、#2脱硫装置均完成超低排放改造。
每套脱硫装置配置4台浆液循环泵，浆液循环泵系统电机生产厂家为湘潭电机股份有限公司，浆液循环泵生产厂家为五二五泵厂，减速机生产方式，泵出口不设置阀门，为确保机组的安全运行，每台脫硫装置至少运行2台循环泵。
某电厂燃煤煤质不稳定，受燃煤和机组负荷变化的影响，浆液循环泵组合运行方式随之变化，循环泵频繁启停，存在设备损坏的风险。
超低排放改造后，在特殊工况下，运行2台循环泵不能满足达标排放要求，运行3台循环泵时DCS显示出口SO?为零，可能被环保监督部门认定为无效数据，为同时实现有效达标排放、节能降耗, 有必要对循环泵进行调速改造。
2实施方案：在脱硫浆液循环泵电机和减速机之间加装永磁调速器，在电机转速不变的情况下，通过调节气隙改变泵的转速进而实现流量或出力的调节，改造后系统结构及相关参数组成如下：厂家为SEW,浆液循环泵设计为工频额定出力运行表（一）改造设备原电机参数调速范围冷却方式调速器组成#1B浆液循环泵1120kW/1489rpm60%〜100%无极调速油冷永磁耦合器+稀油站+就地控制柜#2B浆液循环泵1120kW/1489rpm #2C浆液循环泵1250kW/1491rpm永磁调速器技术是近年来国际上开发的一项突破性新技术，是专门针对风机、泵类离心负载调速节能的适用技术。
