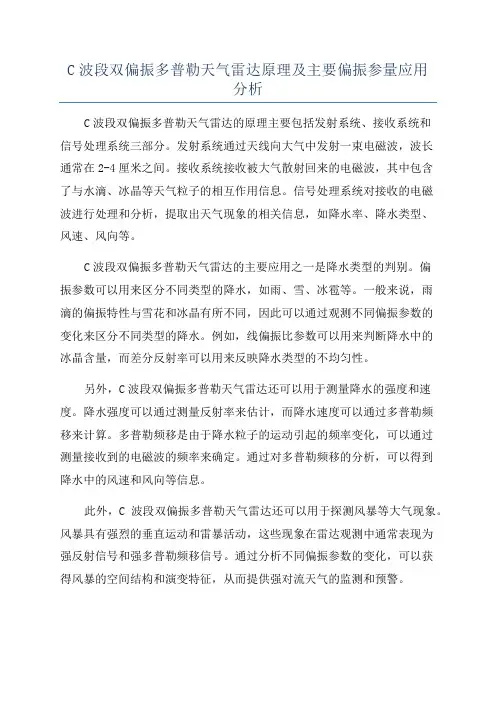

C波段双偏振多普勒天气雷达原理及主要偏振参量应用分析
C波段双偏振多普勒天气雷达原理及主要偏振参量应用分析C波段双偏振多普勒天气雷达的原理主要包括发射系统、接收系统和信号处理系统三部分。
发射系统通过天线向大气中发射一束电磁波，波长通常在2-4厘米之间。
接收系统接收被大气散射回来的电磁波，其中包含了与水滴、冰晶等天气粒子的相互作用信息。
信号处理系统对接收的电磁波进行处理和分析，提取出天气现象的相关信息，如降水率、降水类型、风速、风向等。
C波段双偏振多普勒天气雷达的主要应用之一是降水类型的判别。
偏振参数可以用来区分不同类型的降水，如雨、雪、冰雹等。
一般来说，雨滴的偏振特性与雪花和冰晶有所不同，因此可以通过观测不同偏振参数的变化来区分不同类型的降水。
例如，线偏振比参数可以用来判断降水中的冰晶含量，而差分反射率可以用来反映降水类型的不均匀性。
另外，C波段双偏振多普勒天气雷达还可以用于测量降水的强度和速度。
降水强度可以通过测量反射率来估计，而降水速度可以通过多普勒频移来计算。
多普勒频移是由于降水粒子的运动引起的频率变化，可以通过测量接收到的电磁波的频率来确定。
通过对多普勒频移的分析，可以得到降水中的风速和风向等信息。
此外，C波段双偏振多普勒天气雷达还可以用于探测风暴等大气现象。
风暴具有强烈的垂直运动和雷暴活动，这些现象在雷达观测中通常表现为强反射信号和强多普勒频移信号。
通过分析不同偏振参数的变化，可以获得风暴的空间结构和演变特征，从而提供强对流天气的监测和预警。
总而言之，C波段双偏振多普勒天气雷达通过观测和分析不同的偏振参数，可以用于判别降水类型、测量降水强度和速度，以及检测风暴等大气现象。
这些信息对于天气预报和气象灾害预警具有重要意义。
6多普勒天气雷达原理与应用
6多普勒天气雷达原理与应用多普勒天气雷达是一种利用多普勒效应来探测降水、风速和风向等气象参数的雷达，广泛应用于气象预报、水资源管理、防灾减灾等领域。
下面将从多普勒天气雷达的原理和应用两个方面进行详细介绍。
一、多普勒天气雷达原理：多普勒天气雷达利用物体回波的多普勒频移来测量物体的运动状态。
其原理可以通过以下几个步骤来理解：1.信号发射与接收：雷达通过天线向大气中发射脉冲信号。
脉冲信号是一种特殊的波形，其特征是能够精确测量反射信号的时延。
雷达波束探测的范围称为体积样积分区（VCP）。
2.对流层的多次散射：当雷达脉冲信号遇到大气中的物质（如雨滴、冰晶等）时，部分能量会被这些物质散射反射回来，形成回波。
3.多普勒频移的测量：回波信号中包含了大气物质运动的信息。
相对于静止的物体而言，当物体以一定速度向雷达或远离雷达运动时，回波信号的频率会发生变化，这就是多普勒频移效应。
4.频谱分析与信号处理：雷达对回波信号进行频谱分析，可以得到回波信号频率的分布情况。
通过计算信号的频移量，可以得到大气物体沿径向的速度和方向。
二、多普勒天气雷达的应用：多普勒天气雷达主要应用于气象预测、水资源管理和防灾减灾等领域，具有以下几个方面的应用：1.气象预报：多普勒天气雷达可以精确测量降水的强度、区域分布和降雨类型（如雨、雪、冰雹等），有助于提高天气预报的准确性。
通过观测和分析雷达回波，可以及时预警并预测强降水、洪水、暴风雨等极端天气事件，为防范和减轻灾害提供重要数据支持。
2.水资源管理：多普勒天气雷达能够实时监测和测量降水的强度和分布，在水资源管理中起到重要作用。
通过对降水数据的分析，可以为城市供水、水库调度、灌溉农业等方面的决策提供准确的水资源量和雨量预测信息。
3.风速与风向测量：多普勒天气雷达还可以测量大气中的风速和风向。
利用雷达的多普勒频移原理，可以从回波中获取风场流场的信息，包括垂直风速的分布、风向的变化等，为气象、航空、海洋等领域提供有关风的数据。
C波段双偏振多普勒天气雷达原理及主要偏振参量应用分析
总753期第十九期2021年7月河南科技Journal of Henan Science and TechnologyC波段双偏振多普勒天气雷达原理及主要偏振参量应用分析郭桐1柳东慧2（1.庆阳市气象局西峰雷达站，甘肃庆阳745000；2.庆阳市气象局，甘肃庆阳745000）摘要：双偏振多普勒天气雷达是现今气象监测的重要手段。
本文主要介绍了双偏振多普勒天气雷达的工作原理，并对其主要偏振参量进行分析，了解其独有的物理意义和实际中的应用方法。
关键词：双偏振多普勒天气雷达；偏振参量；差分反射率；双程差分传播相位；双程差分传播相位常数中图分类号：P412.25文献标识码：A文章编号：1003-5168（2021）19-0140-03 Analysis of Principle and Application of Main Polarization Parameters of C-band Dual-Polarization Doppler Weather RadarGUO Tong1LIU Donghui2（1.Xifeng Radar Station of Qingyang Meteorological Bureau，Qingyang Gansu745000；2.Qingyang Meteorological Observatory，Qingyang Gansu745000）Abstract:Dual polarization Doppler weather radar is an important means of meteorological monitoring.This paper mainly introduces the working principle of dual polarization Doppler weather radar,analyzes its main polarization pa⁃rameters,and understands its unique physical significance and application method in practical application. Keywords:dual-polarization Doppler weather radar；the polarization parameters；differential reflectance；two way differential propagation phase；two way differential propagation phase constant双偏振多普勒天气雷达主要用来探测各种天气现象和气象要素数据，是目前世界上最先进的天气监测设备，在气象预报预警尤其是降水、强对流天气等方面发挥着重要作用。
双偏振雷达产品和应用介绍
双偏振数字中频模块
高度集成化的多通道模块，集成度的提高降低故障率，大大增强和扩展了信号处理能力。
高度集成化数字中频/信号处理模块。多通道，16位A/D，实时处理4K以上距离库数据； I/Q数据通过网线传输至主机，可实时存档I/Q数据；
发射机Burst信号采样和订正
CC产品显示融化层
Beijing Metstar Radar Company
*
CC产品清晰显示融化层的分布
C波段雷达CC产品样例，7.5度仰角
水平和垂直通道相位差
差分传播相移ΦDP
*
电磁波在雨中传播速度变慢
水平极化的电磁波传播相比垂直慢一些
01
02
Beijing Metstar Radar Company
ZDR产品
Beijing Metstar Radar Company
*
C波段雷达ZDR产品样例，ZDR大的区域对应降水强的区域
协相关系数(ρHV/CC )
*
描述水平和垂直极化的回波信号变化的相似度 高CC 低CC
Beijing Metstar Radar Company
*
每个仰角更新，提供实时不同方位的融化层高度信息；
融化层高度信息有助于分析雷达数据，尤其是区分固态和液态粒子；
粒子相态分类产品HCL
Beijing Metstar Radar Company
*
算法输入： 双偏振基数据：Z、ZDR、V、CC、PDP、KDP等6种数据。 算法输出： 地物杂波（GC，Ground Clutter） 生物杂波（BI， Biological Scatters） 干雪（DS， Dry Aggregated Snow） 冰水混合物（WS， Wet Snow） 冰晶（IC， Ice Crystals） 霰（GR， Graupel） 大雨滴（BD， Big Drops） 小雨滴（RA， Light and Moderate Rain） 强降雨（HR， Heavy Rain） 冰雹（RH， Mixture of Rain and Hail）
2DU简介双偏振多普勒天气雷达原理与应用 PPT课件
4、交替发射工作方式时的回波采样情况。如图6所 示：
ZH1 ZH3 ZH2i-1
ZV2 ZV4 ZV2i
图6 交替发射方式的回波采样信号时间序列示意图
（二）、功分后双发双收双偏振体制（也 称同时单发、双收体制）
1、含义图3 2、同时发射方式示意图。
。
3、同时发射工作方式的回波采样情况，如4所示
波功率 （或 ），通过旋转小椭球粒子群时的雷达气象方 程经距离订正后获得， 2、非球形粒子，为什么会产生ZH与ZV的差异 （1）先从单个非球形（如椭球）粒子看，当满足瑞利条件 时，见下图所示的极化情况，就造成ZH≠ZV，ZDR≠0。
图7 圆球及扁旋转椭球极化示意图
（2）实际回波来自一个有效照射体V*内所有粒子的后向 散射产生的功率，这就要考虑一群粒子的数量、大小、 形状及取向等情况。故ZH与ZV的差异，是一群非球形粒子所造成 。 （3）要获得ZH与ZV，还必须先建立适用于非球形粒 子群、在不同偏振波照射下的雷达气象方程。并且还要 考虑非球形粒子群旋转轴在空间的不同取向。
里
即KDP是双程传播相位变化值φDP随距离的变化程度。 2、若 (rm) 与 (rn) 不是相邻两库的距离，而是相隔较远的两个库之
间的距离，则KDP代表该降水段上的平均值。 3、KDP值的大小：一般KDP＜1°/Km，但含有冰核的大雨滴，KDP
（五）双线偏振雷达的退极化因子LDR
1、LDR的定义为：
（三）双程差分传播相位变化值φDP
1、φDP的含义：设水平及垂直偏振波通过相同长度 的一个降水区（可包含非球形粒子组成），散射 回天线处的相位分别为φHH及φVV，则定义： φDP=φHH -φVV=δ+ ɸdp
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C波段双偏振多普勒天气雷达原理及主要偏振参量应用分
析
C波段双偏振多普勒天气雷达原理及主要偏振参数应用分析
一、引言
雷达技术是现代气象学中非常重要的观测手段之一，可以提供大气中降水、风场以及悬浮颗粒物等信息。
而C波段双偏振多普勒天气雷达作为目前气象雷达中应用较多的类型之一，具备了高分辨率、高灵敏度等优势。
本文将详细介绍C波段双偏振多普勒天气雷达的原理及其主要偏振参数的应用分析。
二、C波段双偏振多普勒天气雷达原理
C波段双偏振多普勒天气雷达是基于双偏振技术的，通过观测目标散射的双向偏振特性，来获得降水和颗粒物的物理参数。
其基本工作原理可以分为以下几个步骤：
1. 天线发射和接收信号
C波段双偏振多普勒天气雷达的天线首先发送一个具有一定频率和极化状态的微波波束，这个波束会与大气中的目标相互作用，然后被目标散射回来。
2. 接收信号的极化分离
雷达接收到回波信号后，首先需要进行极化分离，将水平极化和垂直极化信号分离出来，以获得目标的双向极化特性。
3. 目标退偏振比计算
在完成极化分离后，可以利用修正的双偏振天线系数，计算目标的退偏振比。
这个参数可以描述目标相对于水平和垂直方向的散射强度差别。
4. 目标的径向速度估计
利用多普勒频移原理，可以根据接收到的回波信号的频率偏移，计算出目标在雷达天线方向上的径向速度。
通过多普勒频移，我们可以判断目标是否在向雷达靠近或远离。
5. 目标的径向散射强度估计
利用雷达接收到的信号，可以计算出目标的径向散射强度。
这个参数可以反映目标散射微波的能力，从而进一步了解目标的强度和大小。
三、主要偏振参数应用分析
C波段双偏振多普勒天气雷达的主要偏振参数包括退偏振比和
线性偏振比。
这些参数在气象研究中有着广泛的应用。
1. 退偏振比的应用
退偏振比是衡量目标散射极化特性的重要参数。
在气象雷达中，退偏振比常用于识别和区分不同种类的降水。
例如，在雷达图像中，雪花和冰雹的退偏振比可以有较大的差异，利用退偏振比可以准确区分这两种降水类型。
2. 线性偏振比的应用
线性偏振比是描述目标散射偏振状态的参数，常用于研究大气散射的机制。
例如，可以利用线性偏振比来分析降水颗粒的形状和大小，进而研究降水的特性和动力学过程。
3. 利用多偏振雷达数据的气象研究
C波段双偏振多普勒天气雷达提供的多偏振数据可以应用于多
种气象研究。
例如，在降水预测方面，可以利用退偏振比和线性偏振比来识别强降水区域，提供更准确的降水预报。
另外，通过分析多偏振雷达数据，还可以研究雷暴云内部的微物理过程，以及降水形成的机制等。
四、结论
C波段双偏振多普勒天气雷达作为一种重要的气象观测手段，
其利用偏振参数来研究大气中的降水和颗粒物具有很高的应用价值。
文章详细介绍了C波段双偏振多普勒天气雷达的原理及其主要偏振参数的应用分析，通过对多偏振雷达数据进行分析，可以提供更准确、更详细的气象信息，为天气预报和气象研究提供有力支持
综上所述，C波段双偏振多普勒天气雷达在气象研究和降
水预测中具有广泛的应用价值。
通过利用退偏振比和线性偏振比等偏振参数，可以准确识别和区分不同种类的降水，分析降水颗粒的形状和大小，以及研究降水的特性和动力学过程。
同时，多偏振雷达数据的分析也可以揭示雷暴云内部的微物理过程和降水形成的机制。
因此，C波段双偏振多普勒天气雷达的
应用为天气预报和气象研究提供了更准确、更详细的气象信息，为气象监测和预测工作提供了有力支持。
