数控机床电气控制复习资料
数控机床电器控制复习题
数控机床电器控制按教学大纲要求五种题型分别为：填空题、名词解释题、简答题、分析题和设计题。
一、填空知识要点：1、认识S7－300PLC 的定时指令格式2、认识FANUC －PMC 功能指令格式3、熟悉步进电机步距角：公式各个系数。
149kmzo360=α4、以一阶微分方程描述的系统称为一阶系统、以二阶微分方程描述的系统称为二阶系统。
5、二阶系统的输出平稳性是由其参数阻尼比决定的。
6、热继电器是对电机的热过载采取的保护措施，其是一种利用电流的热效应原理进行工作的保护电器。
7、FANUC-PMC 的堆栈按按先进后出，后进先出的原理工作8、S7-300PLC （CPU314）最多可扩展多少个机架。
四个9、脉冲编码器分为哪三种？光电式，接触式，电磁感应式。
10、S7-300PLC 定时器指令的设置W#16#wxyzS5T#aHbbMccSdddMS11、交流电机的变频调速控制兼有调频和调压的功能12、数控系统第2级中断的主要功能是机床控制台的输入信号及NC 键盘进行监控。
13、三相步进电机绕组三种通电方式有哪些？三相单三拍通电方式，三相双三拍通电方式，三相单双相通电方式14、数控机床电气控制系统主要由数控系统、进给伺服系统、主轴伺服系统和机床强电控制系统四部分组成15、单轴拖动系统的运动方程式为dtd JT T s Ω=-16、PLC 扫描工作过程分哪三个阶段？输入采样，程序执行，输出刷新。
17、选择熔断器主要考虑技术参数为额定电压、融体额定电流、熔断器额定电流和极限分断能力。
18、三相异步电机常用的降压起动方式有定子电路串电阻降压、自藕变压器降压和星三角降压。
19、西门子S7-300PLC 输出模块有晶体管、晶闸管形式和直流输出20、二阶系统传递函数为,其2222nn ns s ωξωω++中为固有频率，为阻尼比。
阻尼比为0.707，二阶系统的输出平稳性是由n ωξ其参数阻尼比决定的，如等幅振荡系统，则系统为无阻尼状态21、S7-300PLC 的指令为 A I1.0,其中I1.0输入地址。
《数控机床电气控制》复习资料
11、解释下列缩略语的意义：
MC：加工中心（制造单元）FMC：柔性制造单元
12、（0111）2=（7）10（23）10=（10111）2
13、国家标准（GB5226.1-2002）对按钮的颜色和标志都有要求，譬如启动/接通操作件颜色应为白、灰或黑色，优先选用白色；也允许用绿色，但不允许用红色。
3、电流继电器的线圈并联在被测量的电路中，用来监控电路的电流。（×）
4、变压器是一种将某一数值的交流电压变换成频率相同但数值不同的交流电压的静止电器。（√）
5、步进电机驱动电路是直流稳压电源。（×）
6、旋转变压器一般用于精度要求较高的机床，其特点是坚固、耐热和耐冲击，抗振性好。（×）
7、目前，交流伺服驱动系统已完全取代直流伺服驱动系统。（×）
2、数控系统对检测元件有哪些基本要求？
答：数控系统对检测元件的基本要求有：
①寿命长、可靠性高，抗干扰能力强；②满足精度、速度和测量范围的要求；③使用维护方便、适合机床的工作环境；④易于实现高速的动态测量和处理，易于实现自动化；⑤成本低。
3、什么是莫尔条纹？
答：将指示光栅平行的放在主光栅侧面，并且使他们的刻线相互倾斜一个很小的角度，这时在指示光栅上就出现几条较粗的明暗条纹，称为莫尔条纹。
6．数控机床的性能很大程度上取决于（B）的性能。
A）计算机运算B）伺服系统
C）位置检测系统D）机械结构
7．在数控系统位置检测元件中，典型的间接测量装置有（B）。
A）光栅、编码器B）编码器、旋转变压器
C）光栅、旋转变压器D）编码器、感应同步器
机床电气控制复习资料
数控机床电气控制复习资料一、填空题1．低压电器通常工作的交流额定电压是1200V、额定直流电压1500V，在电路中起的作用分别是：通断、保护、控制、转换和调节。
2．数控机床电气控制系统由数控装置、进给伺服系统、主轴伺服系统和机床强电控制系统系统组成。
3．机床强电控制系统包括可编程控制器控制系统、继电器和接触器等组成。
4．主轴电气准停的方法通常有：磁传感器型准停、编码器型准停、和数控系统控制型准停三种。
5．目前PLC的编程语言主要有梯形图、指令表、顺序功能图和结构化编程语言、功能块四种。
6．PLC输出单元型主要有三种，分别是继电器输出、晶体管输出、晶闸管输出，如果PLC的输出所驱动的设备要求使用3A的交流电，应该选择晶闸管输出输出类型的PLC。
7．PLC执行过程分为内部处理、通信服务、输入处理、程序执行、输出处理五个阶段。
8．PLC由以下部分组成：中央处理单元（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、电源和编程器等。
二、判断题1．自动开关的通断能力是指在一定的实验条件下，能够接通和分段预期。
( √)2．全闭环伺服所用位置检测元件是光电脉冲编码器。
( x )3．数控装置是数控机床电气控制系统的控制中心。
( √)4．目前，交流私服驱动系统已完全取代直流伺服驱动系统。
( x )5．步进电机驱动电路是直流稳压电源。
( x )6．数控机床的电气控制系统由驱动电路和伺服电动机两部分组成。
( x )7．梯形图不是数控加工编程语言。
( √)8．数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。
(√) 9．可编程控制器都是模块式结构。
( x ) 10．数控机床具有柔性，只需更换程序，就可以适应不同品种及规格零件的自动加工。
( √)三、选择题1．下列关于世界第一台数控机床的描述正确的是( B )。
A．1946年在德国研制成功B．它是一台3坐标数控机床C．用它来加工直升机叶片D．它用晶闸管--直流电动机驱动2．数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为( )。
机床电气控制复习题答案
机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。
（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。
（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。
（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。
（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。
（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。
2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。
3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。
数控机床电气控制总复习

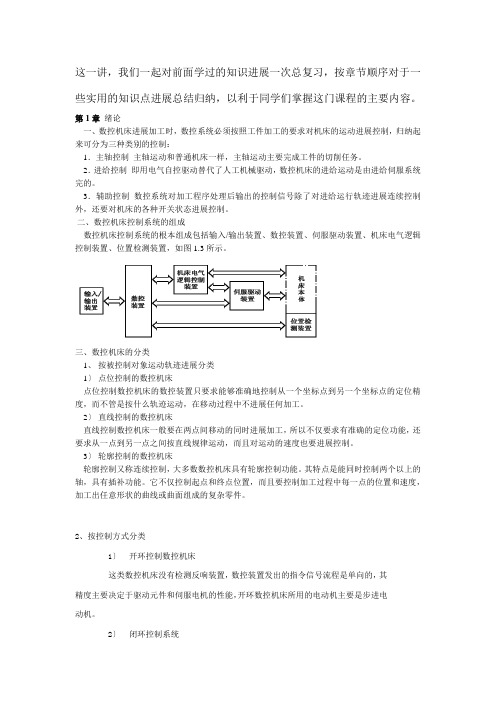

这一讲，我们一起对前面学过的知识进展一次总复习，按章节顺序对于一些实用的知识点进展总结归纳，以利于同学们掌握这门课程的主要内容。
第1章绪论一、数控机床进展加工时，数控系统必须按照工件加工的要求对机床的运动进展控制，归纳起来可分为三种类别的控制：1．主轴控制主轴运动和普通机床一样，主轴运动主要完成工件的切削任务。
2．进给控制即用电气自控驱动替代了人工机械驱动，数控机床的进给运动是由进给伺服系统完的。
3．辅助控制数控系统对加工程序处理后输出的控制信号除了对进给运行轨迹进展连续控制外，还要对机床的各种开关状态进展控制。
二、数控机床控制系统的组成数控机床控制系统的根本组成包括输入/输出装置、数控装置、伺服驱动装置、机床电气逻辑控制装置、位置检测装置，如图1.3所示。
三、数控机床的分类1、按被控制对象运动轨迹进展分类1〕点位控制的数控机床点位控制数控机床的数控装置只要求能够准确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进展任何加工。
2〕直线控制的数控机床直线控制数控机床一般要在两点间移动的同时进展加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进展控制。
3〕轮廓控制的数控机床轮廓控制又称连续控制，大多数数控机床具有轮廓控制功能。
其特点是能同时控制两个以上的轴，具有插补功能。
它不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。
2、按控制方式分类1〕开环控制数控机床这类数控机床没有检测反响装置，数控装置发出的指令信号流程是单向的，其精度主要决定于驱动元件和伺服电机的性能，开环数控机床所用的电动机主要是步进电动机。
2〕闭环控制系统闭环控制系统是指在机床的运动部件上安装位置测量装置。
伺服系统采用交伺服电动机、直流伺服电动机3〕半闭环控制系统半闭环控制系统是在开环系统的丝杠上或进给电动机的轴上装有角位移检测装置。
项目1数控机床电气控制基础知识
2021/9/15
18
2.交流接触器
• 交流接触器用于远距离控制电压至380V，电流至 600A的交流电路，以及频繁起动和控制交流电动 机的控制电器。
• 常用的交流接触器产品，国内有NC3（CJ46）、 CJ12、CJ10X、CJ20、CJX1、CJX2等系列； 引进国外技术生产的有B系列、3TB、3TD、 LC—D等系列。
接触器在线圈额定电压85%及以上时应能可靠吸合。 • 接触器的主触点和辅助触点的数量应满足控制系统的要求。
2021/9/15
返回
21
1.1.4继电器
继电器是一种利用电流、电压、时间、温度等信号的变 化来接通或断开所控制的电路，以实现自动控制或完成保 护任务的自动电器。继电器和接触器的工作原理一样，主 要区别在于，接触器的主触点可以通过大电流，而继电器 的触点只能通过小电流。所以继电器只能用于控制电路中。
返回
2021/9/15
33
1.1.6 主令电器
主令电器是用来发布命令、改变控制系 统工作状态的电器。
主要有控制按钮、行程开关、接近开关 开关等。
2021/9/15
34
1.控制按钮
按钮的外形图和结构 常用于接通和断开控制电路。
(a) 外形图
(b) 结构
常闭触点
2021/9/15
2021/9/15
23
2.电流继电器
• 根据输入电流大小而动作的继电器。 • 使用时，电流继电器的线圈和被保护的设备串联，其线圈匝数少而线
径粗、阻抗小、分压小，不影响电路正常工作。
按用途分为
机床电气控制与PLC复习资料
机床电气控制与PLC复习资料1. 机床电气控制在现代机床中，机床电气控制是一个至关重要的部分。
它通过控制电气设备和系统来实现机床的运行和操作。
1.1 机床电气控制的基本原理机床电气控制的基本原理是通过控制电流、电压和信号来实现机床的各种功能。
常见的机床电气控制设备包括电机、接触器、继电器、控制电路、按键开关等。
1.2 机床电气控制系统的组成机床电气控制系统通常由主电路、控制电路和辅助电路组成。
主电路用于控制机床的电机运行，控制电路用于实现机床的各种功能，辅助电路用于提供辅助功能。
1.3 机床电气控制的常见问题在机床电气控制中，常见的问题包括电路故障、线路接触不良、电机失效等。
对于这些问题，我们需要通过排查故障点、更换故障元件等方式进行修复。
2. PLC（可编程逻辑控制器）PLC是一种特殊的电气控制设备，它通过编程来实现机械设备的控制和自动化。
2.1 PLC的基本原理PLC的基本原理是通过输入端口接收信号，经过处理后通过输出端口控制外部设备。
PLC的输入信号可以来自于各种传感器，输出信号可以控制各种执行器。
2.2 PLC的组成PLC由中央处理器（CPU）、存储器、输入模块和输出模块等组成。
中央处理器负责执行程序，存储器用于存储程序和数据，输入模块用于接收输入信号，输出模块用于输出控制信号。
2.3 PLC编程语言PLC可以使用多种编程语言进行编程，常见的编程语言包括梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）等。
2.4 PLC的应用领域PLC广泛应用于各种自动化设备中，例如工业生产线、机械加工设备、自动化仓储系统等。
PLC的优点包括灵活性高、可编程性强、可靠性好等。
3. 复习重点3.1 机床电气控制的基本原理和组成复习机床电气控制的基本原理和组成，了解常见的机床电气控制设备和其工作原理。
3.2 PLC的基本原理和组成复习PLC的基本原理和组成，了解PLC的工作原理、编程语言和应用领域。
3-电控基础-数控机床电气控制解析
第3章
5）分励脱扣器额定电压等于控制电源电压。 6）长延时电流整定值等于电动机额定电流。 7）瞬时整定电流：对保护笼型感应电动机的断路 器，瞬时整定电流为8~15倍电动机额定电流；对于保 护绕线型感应电动机的断路器，瞬时整定电流为3~6 倍电动机额定电流。 8）6倍长延时电流整定值的可返回时间等于或大 于电动机实际起动时间。
第3章
7/14/2024 1:07 AM
图3-6 直流接触器的结构示意图 1—铁心;2—线圈;3—衔铁; 4—静触点;5—动触点; 6—辅助触点;7，8—接线柱; 9—反作用弹簧;10—底板
第3章
2、接触器的主要技术参数
接触器的主要技术参数有极数和电流种类，额 定工作电压、额定工作电流（或额定控制功率）， 额定通断能力，线圈额定电压，允许操作频率，机 械寿命和电寿命，接触器线圈的起动功率和吸持功 率，使用类别等。
分类：空气式、电动式、晶体管式及直流电磁式等几大类。 延时方式：通电延时和断电延时两种。
7/14/2024 1:07 AM
第3章
（1）直流电磁式时间继电器
7/14/2024 1:07 AM
直流电磁式时间继电器
第3章
（2）空气阻尼式时间继电器
空气式时间继电器是利用空气阻尼的原理制成的 分：通电延时、断电延时 组成：电磁系统、延时机构、工作触点
第3章
7/14/2024 1:07 AM
电压继电器电气符号
（2）电磁式电流继电器
第3章
A．过电流继电器 通常，交流 过电流继电器的吸合电流I0= （1.1～3.5）IN，直流过电流继 电器的吸合电流I0=（0.75～3） IN。由于过电流继电器在出现过 电流时衔铁吸合动作，其触头来 切断电路，故过电流继电器无释 放电流值。
《数控机床电气控制》复习题
一、单项选择题(每小题1分，共40分，多选错选不得分。
)1.世界上第一台NC铳床是()年在美国研制成功。
(A)1948(B)1952(C)1958(D)19652.感应同步器为()检测装置。
(A)数字式(B)模拟式(C)直接式(D)电磁式3．某三相反应式三相三拍步进电动机，定子齿数为24，其步距角为()(A)4(B)5(C)6(D)74.光栅利用()，使得它能得到比栅距还小的位移量。
(A)莫尔条纹的作用(B)倍频电路(C)计算机处理数据(D)放大电路C系统是指()系统。
(A)自适应控制(B)直接数字控制(C)模拟控制(D)计算机控制6.欲加工一条与某轴成30°的直线轮廓。
应采用()数控机床。
(A)轮廓控制(B)直线控制(C)点位控制(D)都可以7.闭环控制系统比开环及半闭环系统()。
(A)稳定性好(B)精度高(C)故障率低(D)精度低8.开环控制系统的驱动电机应采用()。
(A)功率步进电机(B)交流电机(C)直流伺服电机(D)交流伺服电机9.闭环控制系统比开环及半闭环系统()。
(A)稳定性好(B)精度高(C)故障率低(D)精度低10.闭环控制系统的位置反馈元件应()。
(A)装在电机轴上(B)装在工作台上(C)装在传动丝杆上(D)都可以、11.感应同步器滑尺上的正弦绕组和余弦绕组相距()。
(A)l个节距(B)l/2个节距(C)l/4个节距(D)1/3个节距、12.位置开环伺服系统一般采用()(A)交流电动机(B)直流电动机(C)交流伺服电动机(D)步进电动机13.经济型数控系统一般采用()。
(A)开环控制(B)闭环控制(C)半闭环控制(D)都可以14.数控机床的性能很大程度上取决于()的性能。
(A)计算机运算(B)伺服系统(C)位置检测系统(D)机械结构15.闭环控制系统的位置反馈元件应()。
(A)装在电机轴上(B)装在工作台上(C)装在传动丝杆上(D)都可以、16.感应同步器滑尺上的正弦绕组和余弦绕组相距()。
《数控机床电气控制》复习提纲
《数控机床电气控制》复习提纲一、单选题1．( )是一种将电脉冲信号转换为机械角位移的机电执行元件。
A. 交流电动机B．直流电动机C. 步进电动机2．( )又称无触点行程开关，当运动着的物体在一定范围内与之接近时，它就会发生物体接近而“动作”的信号，以不直接接触方式检测运动物体的位置。
A. 接近开关B．按钮开关C．组合开关3．热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的( )保护。
A. 过压B．过载C. 过流4．( )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。
A. 进给控制B．辅助控制C. 主轴控制5．( )是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。
A. 自动空气开关B．接触器C. 电流继电器6．按CNC装置中各印刷电路板的插接方式可以分为( )和功能模块式结构。
A. 专用型结构B. 个人计算机式结构C. 大板式结构7．由于( )存在着一些固有的缺点，(比如，有电刷，限制了转速的提高，而且结构复杂，价格贵)，使其应用范围受到限制。
A．直流伺服电动机B．交流伺服电动机C．步进电动机8．( )又称主轴准停控制，即当主轴停止时能控制其停在固定位置。
A．开环控制B．主轴定向控制C．辅助控制9．位置检测装置能检测的最小位置变化量称作分辨率。
位置检测装置的分辨率应适当( )机床加工精度。
A．高于B．低于C. 等于10．( )一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。
A. 直线控制的数控机床B．轮廓控制的数控机床C．点位控制的数控机床11．采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( )。
A. 绝对测量B．直接测量C．间接测量12．按照电动机学原理，当( )的定子三相绕组接通三相交流电源时，就会产生旋转磁场。
A. 交流电动机B．直流电动机C. 步进电动机13．( )是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床电气控制复习资料《数控机床电气控制》期末复习指导一、单选题1·（）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。
A接触器 B继电器 C接近开关答案：A2·工厂中电火花高频电源等都会产生强烈的电磁波，这种高频辐射能量通过空间的传播，被附近的数控系统所接收。
如果能量足够，就会干扰数控机床的正常工作，这种干扰称（）。
A信号传输干扰 B供电线路的干扰 C 电磁波干扰答案：C二、判断题（对认为正确的题标注“√”、错题标注“×”）例如1·直线控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。
（）答案：(×)2·对于较大容量（大于10KW）的电动机，因起动电流大（可达额定电流的4～7倍），一般采用减压起动方式来降低起动电流。
（）答案：(√)三、简答题1·PLC的硬件由哪几部分组成？答：PLC内部硬件由中央处理单元（CPU）、存储器、输入/输出接口、编程器、电源等几部分组成。
四、分析题1·增量式光电编码器原理示意如图所示，试分析其进行角度测量的原理。
并回答为什么要用两个光电管进行光信号检测？答：当光电盘随被测工作轴一起转动时，每转过一个缝隙，光电管就会感受到一次光线的明暗变化，使光电管的电阻值改变，这样就把光线的明暗变化转变成电信号的强弱变化，而这个电信号的强弱变化近似于正弦波的信号，经过整形和放大等处理，变换成脉冲信号。
通过计数器计量脉冲的数目，即可测定旋转运动的角位移。
用两个光电管进行光信号检测，是为了使光敏元件产生两组电信号，该信号彼此相差90°相位，用于辨向。
（二）、下面是同学们必须掌握的知识点，在复习中一定要全面理解第1章绪论一、数控机床进行加工时，对机床的运动进行控制，归纳起来可分为哪几种类别的控制？答：数控机床进行加工时，数控系统必须按照工件加工的要求对机床的运动进行控制，归纳起来可分为三种类别的控制：1．主轴控制主轴运动和普通机床一样，主轴运动主要完成工件的切削任务。
2．进给控制即用电气自控驱动替代了人工机械驱动，数控机床的进给运动是由进给伺服系统完的。
3．辅助控制数控系统对加工程序处理后输出的控制信号除了对进给运行轨迹进行连续控制外，还要对机床的各种开关状态进行控制，这部分功能一般由可编程序逻辑控制器实现。
图1.3数控机床的基本组成二、数控机床控制系统由哪几部分组成？答：数控机床控制系统的基本组成包括输入/输出装置、数控装置、伺服驱动装置、机床电气逻辑控制装置、位置检测装置，如图1.3所示。
三、数控机床有哪几种分类方式？并说明是如何分类的。
答： 1、按被控制对象运动轨迹进行分类1）点位控制的数控机床点位控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。
2）直线控制的数控机床直线控制数控机床一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。
3）轮廓控制的数控机床轮廓控制又称连续控制，大多数数控机床具有轮廓控制功能。
其特点是能同时控制两个以上的轴，具有插补功能。
它不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。
2、按控制方式分类1）开环控制数控机床这类数控机床没有检测反馈装置，数控装置发出的指令信号流程是单向的，其精度主要决定于驱动元件和伺服电机的性能，开环数控机床所用的电动机主要是步进电动机。
2）闭环控制系统闭环控制系统是指在机床的运动部件上安装位置测量装置。
伺服系统采用交伺服电动机、直流伺服电动机。
3）半闭环控制系统半闭环控制系统是在开环系统的丝杠上或进给电动机的轴上装有角位移检测装置。
位置检测元件不直接安装在进给坐标的最终运动部件上，而是中间经过机械传动部件的位置转换(称为间接测量)。
第2章数控机床强电控制电路一、低压断路器的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开的电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。
因此，低压断路器在机床上使用得越来越广泛。
二、交流接触器的作用是什么？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。
接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。
三、继电器的作用是什么？电流继电器与电压继电器在结构上的主要区别是什么？答：继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现控制目的的电器。
继电器的输入信号可以是电流、电压等电学量，也可以是温度、速度、时间、压力等非电量，而输出通常是触头的动作（断开或闭合）。
电流继电器与电压继电器在结构上的区别主要是线圈不同。
电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。
电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。
中间继电器实际上也是一种电压继电器，只是它具有数量较多、容量较大的触点，起到中间放大的作用。
四、接近开关作用是什么？答：接近开关又称无触点行程开关。
当运动着的物体在一定范围内与之接近时，接近开关就会发生物体接近而“动作”的信号，以不直接接触方式控制运动物体的位置。
接近开关多为三线制。
三线制接近开关有二根电源线（通常为24V）和一根输出线。
输出有常开、常闭两种状态。
五、热继电器作用是什么？答：热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的过载保护。
当负载电流超过整定电流值并经过一定时间后，发热元件所产生的热量使双金属片受热弯曲，带动动触点与静触点分断，切断电动机的控制回路，使接触器线圈断电释放，从而断开主电路，实现对电动机的过载保护。
由此可见，热继电器由于热惯性，当电路短路时不能立即动作使电路立即断开，因此不能作短路保护。
六、电气控制线路电路图一般有哪几类？答：电气控制系统图有三类：电气原理图、电器元件布置图和电气安装接线图1.电气原理图电气原理图是表达所有电器元件的导电部件和接线端子之间的相互关系。
2.电器元件布置图电气元件布置图主要用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置，为机械电气控制设备的制造、安装、维修提供必要的资料。
3.电器安装接线图电气安装接线图是用规定的图形符号，根据原理图，按各电器元件相对位置绘制的实际接线图，它清楚地表明了各电器元件的相对位置和它们之间的电路连接的详细信息。
七、三相异步电动机在何种情况下采用直接起动？答：为了减小起动电流，电动机在起动时应采用适当的措施。
三相笼型电动机有直接起动（全电压起动）和间接起动（降压起动）两种方式。
直接起动是一种简单、可靠、经济的起动方式，适合小容量电动机。
对于较大容量（大于10KW）的电动机，因起动电流大（可达额定电流的4～7倍），一般采用减压起动方式来降低起动电流。
第3章数控装置（CNC）的结构一、数控装置是如何构成的？答：目前的数控装置都是基于微型计算机的硬件和软件来实现其功能，它一方面具有一般微型计算机的基本结构，另一方面，必须编写相应的系统软件来指挥和协调硬件的工作，两者缺一不可。
CNC装置的软件由管理软件和控制软件两部分组成。
二、数控装置的硬件有哪几种结构类型？答：数控装置是整个数控系统的核心，其硬件结构1：按CNC装置中各印刷电路板的插接方式可以分为大板式结构和功能模块式结构；2：按CNC 装置硬件的制造方式，可以分为专用型结构和个人计算机式结构；3：按CNC装置中微处理的个数可以分为单微处理器结构和多微处理器结构。
三、什么是数控系统的干扰？答：数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些不确定的有害的电气瞬变现象。
这些瞬变现象会使数控系统中的数据在传输过程中发生变化，增大误差，使局部装置或整个系统出现异常情况，引起故障。
四、数控机床有哪些抗干扰措施？答： 1.减少供电线路干扰数控机床的安置要远离中频、高频的电气设备；要避免大功率起动、停止频繁的设备，电火花设备同数控机床位于同一供电干线上，最好是采用独立的动力线供电。
2.减少机床控制中的干扰3.屏蔽屏蔽技术利用金属材料制成容器，将需要防护的电路或线路包在其中，可以防止电场或磁场的耦合干扰。
4.保证“接地”良好“接地”是数控机床安装中一项关键的抗干扰技术措施。
电网的许多干扰都是通过“接地”这条途径对机床起作用的。
第4章数控机床的伺服驱动一、闭环伺服系统的由哪两个环组成？答：闭环伺服系统的一般结构通常有位置环和速度环组成。
速度环速度控制单元是一个独立的单元部件，它由伺服电动机、伺服驱动装置、测速装置及速度反馈组成；位置环由数控系统中的位置控制、位置检测装置及位置反馈组成。
二、试阐述步进电动机的基本结构和工作原理答：步进电动机是一种将电脉冲信号转换为机械角位移的机电执行元件。
图4.2a)为三相反应式步进电动机的结构图。
它是由转子、定子及定子绕组所组成。
定子上有六个均布的磁极，直径方向相对的两个极上的线圈串联，构成电动机的一相控制绕组。
下面我们分析步进电动机的工作原理：图4.2b)所示为反应式步进电动机工作原理示意图。
其定子、转子是用硅钢片等软磁材料制成的，定子上有A、B、C三对磁极，分别绕有A、B、C三相绕组。
三对磁极在空间上相互错开120°。
转子上有4个齿，无绕组，它在定子磁场中被磁化而呈现极性。
当定子A相绕组通电时，形成以A-A′为轴线的磁场，转子受磁场拉力作用而产生转矩，使转子的1、3齿和定子的A—A’极对齐，如图4.2b)所示；当A相断电、B相绕组通电时，以B-B′为轴线的磁场使转子的2、4齿和定子的B-B′极对齐，转子将在空间逆时针转过30°角；当B相断电，C相绕组通电时，以C-C′为轴线的磁场使转子的1、3齿和定子的C-C′极对齐，转子将在空间又逆时针转过30°角。
如此按A→B→C→A 的顺序通电，转子就会不断地按逆时针方向转动；如按A→C→B→A的顺序通电，转子就会不断地按顺时针方向转动。
从一相通电换到另一相通电，叫一拍；每一拍转子转动一步，每步转过角度叫步距角，用α表示。
三、步进电动机的驱动装置由哪两部分组成？答：步进电机的运行性能，不仅与步进电机本身和负载有关，而且与配套的驱动装置有着十分密切的关系。
步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成，如图4.5所示。
