探讨电气仪表的选型、安装与调试 徐中义
论电气自动化仪表工程安装与调试
论电气自动化仪表工程安装与调试电气自动化仪表工程安装与调试是现代工业生产中非常重要的一个环节。
电气自动化仪表工程主要包括了仪表选型、仪表安装、仪表布线、仪表接线、仪表调试等各个环节。
本文将从仪表选型、仪表安装和仪表调试三个方面进行阐述。
仪表选型是电气自动化仪表工程中的第一步。
仪表选型应根据生产工艺、工业生产要求、环境条件等综合考虑。
首先要了解生产工艺的要求，确定需要监测和控制的参数，如温度、压力、流量等。
然后要考虑工业生产要求，选择有合适尺寸和精度的仪表。
最后要考虑环境条件，选择能适应工作环境的仪表，如耐高温、防腐蚀等特殊要求。
仪表选型的正确与否直接影响到后续的工作，因此需要认真对待。
仪表安装也是电气自动化仪表工程中一个重要的环节。
仪表安装时需要根据选型的仪表进行布置和固定。
一般来说，仪表的安装位置应远离容易受到震动和磁场干扰的部位，如机械振动源、强磁场源等。
在安装时需要注意保持仪表水平，有利于仪表的正常工作和使用。
仪表调试是电气自动化仪表工程中的最后一步。
仪表调试是为了保证仪表的准确性和稳定性，需要经过严格的过程和步骤。
要进行仪表的初次调试，检查仪表的电源和接线情况，以及仪表的信号输出是否正常。
然后根据仪表的说明书进行参数的设置和校准工作。
最后要进行实际的工作环境下的调试，通过与其他系统的配合和调试来验证仪表的性能和稳定性。
电气自动化仪表工程安装与调试是一个复杂而重要的工作，涉及多个环节和技术。
仪表选型、仪表安装和仪表调试是其中的三个关键环节，需要严格按照规范和要求进行操作。
通过合理选型和正确安装调试，才能保证仪表的正常工作和使用，提高生产效率和质量。
浅析电气仪表的选型、安装与调试
浅析电气仪表的选型， 安装与调试
廖倩 中盐湖南株 洲化工集团有 限公司 ４ １ ２ ０ ４
Ｉ 摘要 】随着经济的高速 发展， 电力系统逐 渐实现 自 动化 ， 水平 日 益 要 检查设 计 计划 中部 件 的主要安 装规 程 ， 分析 和探讨 安装 设计 图纸中 升 高。 电气仪表行业也 不断推进 改革 ， 与 很多 领域实现 结合 ， 新设备和新技 的分 项。 与此 同时 ， 对相关 的说 明书、 布线 图纸 和配件 资料 做 以详 尽的 术越 来越 多 。 只有保证电气仪表的正确选择、 安装和 调试， 才能保证生产的 了解 。 以整 个施工 以图纸 为安 装依据。 鉴于电气仪 表 系统 的复杂性 以及 顺利进行。 设 备高科 技性 ， 设 计人 员难 免出现疏 忽和漏 洞 ， 但是 在实际的 安装 中就 【 关键词 】电气仪表 ； 选型； 安装； 调试 会被无 限放 大； 电气仪 表 的从业 人 员要 对 图纸 与相 关资 料有 充分 的理 解， 了解 仪表 系统的工作原理 和工作状 态。 掌 握仪 表系统 的工作方针， 经济的发展极大促 进了科技的创新 ， 而 科技 的进步又使 电力设 备不 及时 对现 场展开监 督。 —旦 出现 安装 的问题 ， 能 够及 时发现 ， 制定 应对 断实现更 新与换代， 融 入越来越 多的科技与知识 ， 成为综 合性知 识的化 策略， 实 现对 安装 要求的 遵守， 实现高 品质的仪 表工 程安 装顺利 ， 为后 身。 在日 常的生 产过程 中， 所有 电能 的正常运行 都离不开 电气测量。 电气 期的安全、 高 效的运行提 供基础 。 仪表 在选 型、 安 装和调 试方面 比较 复杂， 需 要进行严格 的控 制， 只有这 ３ ． ２电气仪表的主要安装流程 鉴于 电气仪 表安装 的系统 性行和复 样才 能有 效保 障生产 的正常运转。 因此 ， 在 电气仪表 的选 型、 安装 和调 杂性 ， 一定要 合理规划布局工程 步骤， 以相 关规范 为指 南。 首先， 要加 工 试 上要严格 遵守行业 标准 和现 场施 工标 准， 对 于出现 的问题 及时 制定 仪表 盘的基础槽钢 架， 依次 进行仪表 盘和相 关操作台的安 装。 在目 前 的 应 对措 施 ， 以求 电力系统 的安 全、 有效 的运 行， 同时 实现经济 型的发展 仪表 盘 中， 一 般都 有供应 商提供 必需 的槽钢 架 ， 目的是 方便安装 、 维修 方 向。 、 和保 管。 由于 管道数 量众 多， 错综 复杂， 在 预埋 的过程 中要保 持高度 的 １ ． 电气仪 表选 型 ． 安 装 与调 试 的思 路 注意 力， 思 想集 中， 严 格按 照操作规 程 进行施 工。 为了实现 较 高的准确 在传 统的 电气仪表 选型、 安 装和调试 的手段 中， 过 多强调仪 表 的使 率 ， 在施 工阶段要 与相关部 门进 行及 时的联 系， 保证预 留的 孔位的位 置 用 功能 ， 忽视智能 化、 节 能型和 高效性 等特 性 ， 使其 不能彰 显优 越性 。 和大 小 与实际情 况相 符。 以严 谨的 态度仔 细核 对仪 表控 制室 的方位 和 为此 ， 要不断提 升这一水平 。 方式 。 总之 ， 对于 管路预埋 最大 的问题是要 注 重细 节。 一旦出现疏 忽 ， １ ＿ １ 电气仪表 的系统架 构。 电气仪 表系统架构极其复 杂多变。 例如 ， 造成 失误 或者 漏洞 ， 就会 为 日 后 的正常使用造 成安 全隐 患。 因此 ， 要十 在 供 电上要 实现 多回路。 根 据 辅助性 的 回路的 功率 以及 回路中可利 用 分 注意 。 对于 配电箱 的安装 是 整个 电气仪 表安 装过 程 中十 分重要 的环 部 分推算 出实际的变化 状况。 这也就 获取了选型、 安 装与调试 的数 据信 节。 一旦出现 问题 ， 直 接影 响整 个 电气仪表 系统 的品质。 在 配电箱 的安 息， 打破恒 功率 的问题 。 装 进程 中， 要仔细 核对位 置和 规格 ， 防止出现 大小 不合适 、 高度 不 匹配 １ ． ２电气仪表 的原动力特征 。 在电气仪 表多泵 进行同时工作 的理论 的情况 ， 致使错位 现象 的发生 ， 甚至嵌 入墙 壁 出现 变形。 对 于电气 回路 基础上 ， 形成 多条 回路 ， 有效 使用系统 的功 率。 很 多时候 电气仪 表都 处 要 保证布线的清晰 和整齐， 实现一 次性 施工 通过 的效果 ， 达到 美观与稳 于极其恶劣的 条件下， 环境 因素十分 差。 此时需 要仪 表原动 力具 有极其 固的兼 顾。 同时， 编 号要 实现完 整和 齐全。 在完 成安 装后 ， 对绝 缘性 进 强的抗 压和抗 冲击的能 力， 保证 系统运行 的绝对 稳定性 。 为了明确表现 行 检查 ， 保证 其完整的特征 ｌ 同时， 接地设 置一定要 安全可靠 ・ 对 配 电箱 电气仪表 的工作原理 和特征 ， 用特性 曲线表现仪表 的负载情况 。 通过探 内部进行检 查 ， 保证 清洁无杂 物 ， 同时进行 防腐处理 。 对于 安装结 束的 讨， 选择 最佳的 电气仪表 ， 实现 顺利安装与调试 ， 就是 找到最切 合点 。 仪表 ， 要及时进行 清理 ， 对相应 的管路 进行试 压， 对 整个仪 表安 装实施 １ ． ３电气仪 表工作特征 的主要因素。 鉴于 电气仪表 的位 置是 函数 的 校验 。 校验完 毕后 ， 与控制装 置实现 连接 ， 组织试运行 。 为了完善 整个系 最 大功 率点 ， 要对 输入 模式 进行 输 入， 保证 一 个输 入样 式 对应一 个转 统 ， 要进行全面的调试 。 如果系统一切正常， 那 么安装 工作就 顺利完成 。 速。 从而 使用户在使用时感到较 好的效 能。 要 实现仪表 的较高 的工作特 在投 入使用后， 一定时 间内要进行系统 的校 验和 维护， 实现 其较 长时 间 性， 需要以仪表 自 身的需要选 择较大 的功率 模式 ， 实现对输 出模 式选择 内的稳定性 。 项 的设置 。 ３ ． ３电气仪表 安装工程的交工和验 收 在完成施 工后， 要对 电气仪 ２ ． 关于电气仪表的选型 表 系统 进行交收和 全面调试 。 主 要的内容是 ： 检查表 盘 内部 的电气配件 对 于电气仪 表的选 择问题 ， 要 充分考虑仪表 的主要类 型、 精确度 和 是 否完好 无伤， 控 制柜子 中是够 清洁 干净， 机 器设备 外观有无 损伤、 外 现 场条件 等， 保 证选择 的样式与实际 的测 量需求相 符。 观 是否 良好 ， 仪 表 是否完 好等。 同时， 检 查 电气仪表 的 位置是 否合 乎标 ２ ． １ 电气仪 表选型 的原理。 电气仪 表选 型的工作原理是 以继 电器的 准 和规范 ， 连接 处 是否稳 固， 接地 装置是 否安全 。 —旦发 现有任何 不牢 内部的记忆 功能为主要依 据 ， 在 启动泵送 开关之后 ， 实现 电流的 打开和 固或 者其 它缺 陷 的情 况， 要进行及时 的修 改。 与此 同时 ， 对于 进行 的修 位 置移 动的控 制。 利用 齿轮 泵达 到蓄能 器的增加 ， 防止吸空 的 出现 。 电 正 ， 要体现 在图纸 中， 明确 标注 。 在 进行完调 试后 ， 系统 正常运转。 逐一 检 查电气仪 表的状态 和相关数值 ， 保证 系统的各 个控制系统处 于正常工 气仪 表选 型的主要参 数是压 力范 围、 输 出排 量范 围和外溢流阀压 力。 ２ ． ２ 根据 不 同的划分标 准 。 仪表可分 为不 同的种类 。 如， 根 据测 量 的本 质分为直 流和 交流 型的仪 表， ｒ 交流 又有 高低 频和 正弦 非正 弦的不 同。 按照工作的主要原理 分为感应、 电动 、 磁电等 。 对于 电气仪表 的选择 类型 ， 要 以实际测量 的需求为依据 ， 也就是 以仪表 的性质为选择 的根本 前 提。 通常情 况下， 直流 电以磁电和 整流 系仪 表 为准， 而 电磁仪 表则是 用于正 弦的测量。
电气仪表的选型、安装与调试研究
电气仪表的选型、安装与调试研究随着我国工业的不断发展，电气仪表对于工业设备运行、升级显得越来越重要，从当前电气仪表的选型、安装与调试研究工作现状来看，由于电气仪表的技术含量较高，并且对于从业工作者的技术要求较高，因此需要对电气仪表的选型、安装与调试研究工作进行有效控制，以此确保电气仪表功能的正常发挥，同时确保工业企业的顺利生产。
标签：电气仪表；选型；安装；调试研究我国工业在迅速发展的同时，工业企业对于设备的运行要求也变得越来越高，同时对于电气工程设备及其电气仪表的选型、安装及调试研究的要求也越来越高，因此为了有效满足电气企业和工业企业的发展要求，提高电气工程的建设质量和使用质量，需要加强对电气仪表的选型、安装与调试工作的管理，同时通过科学、专业的安装技术，提高电气仪表的安装质量，以此促进电力企业和工业企业的正常生产运营。
1影响电气仪表的选型、安装与调试研究的因素相较于传统电气仪表选型、安装与调试方法，新型的电气仪表选型、安装及调试方法更加重视电气仪表功能的高效化、节能化、自动化和智能化，由于传统的选型、安装与调试方法过于重视电气仪表的实用性，因此电力企业以及工业企业应该对安装在电气工程上的电气仪表进行升级处理，适应新形势下的发展需求。
从当前的安装现状来看，影响电气仪表选型、安装与调试的因素主要有电气仪表原动力工作特性、系统结构以及工作特性因素。
电气仪表原动力工作特性指的是在借助电气仪表多泵工作原理的基础上通过建立多条工作回路的方式来提高系统功率，由于工业企业以及电力企业的电气工程多处于较为恶劣的工作环境，因此电气仪表的抗压能力和抗冲击能力应该具备较高的水平，避免出现生产事故。
电气仪表在具备较高的稳定性的基础下，可以有效提高电气工程及其系统运行的稳定性。
通过对电气仪表原动力工作特性的分析，可以得出电气仪表的特性曲线上可以呈现电气仪表的全部负载，同时通过科学的计算分析，可以借助特性曲线的数据确定最佳的电气仪表选型、安装与调试方法。

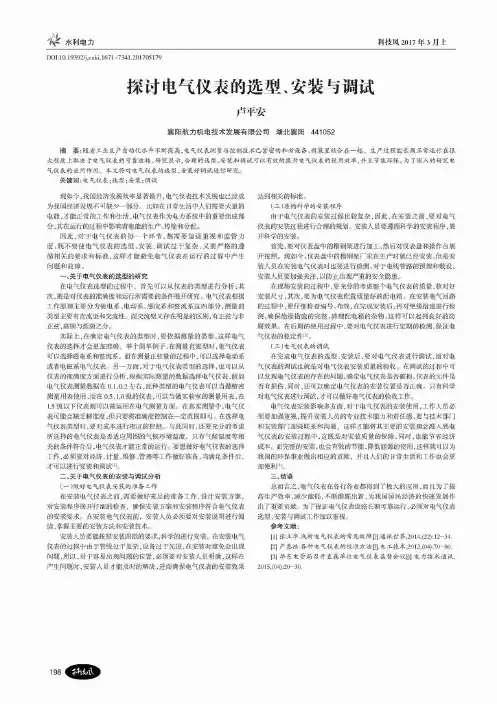

探讨电气仪表的选型、安装与调试
水利电力科技风2017年3月上D O I：10.19392/j.c n k i.1671 -7341.201705179探讨电气仪表的选型、安装与调试卢平安襄阳航力机电技术发展有限公司湖北襄阳441052摘要:随着工业生产自动化水平不断提高，电气仪表测量与控制技术已紧密的和新设备、新装置结合在一起。
生产过程能长期正常运行在很 大程度上取决于电气仪表的可靠运转。
研究显示，合理的选型、安装和调试可以有效的提升电气仪表的使用效率，并且节能环保。
为了深入的研究电 气仪表的应用作用。
本文将对电气仪表的选型、安装好调试进行研究。
关键词：电气仪表;选型;安装;调试现如今，我国经济发展效率显著提升，电气仪表技术发展也已经成 为我国经济发展不可缺少一部分。
比如在日常生活中人们需要大量的 电能，才能正常的工作和生活，电气仪表作为电力系统中的重要组成部 分，其在运行的过程中影响着电能的生产、传输和分配。
因此，对于电气仪表的每一个环节，都需要加强重视和监管力度，既不要使电气仪表的选型、安装、调试过于复杂，又要严格的遵循相关的要求和标准，这样才能避免电气仪表在运行的过程中产生问题和故障。
一、关于电气仪表的选型的研究在电气仪表选型的过程中，首先可以从仪表的类型进行分析;其 次，则是对仪表的准确度和运行所需要的条件展开研究。
电气仪表根据 工作原理主要分为磁电系、电动系、感应系和整流系这四部分，测量的 类型主要有直流型和交流性。
而交流型又存在明显的区别，有正弦与非 正弦，高频与低频之分。
实际上，在确定电气仪表的类型时，要依据测量的类型，这样电气 仪表的选择才会更加准确。
举个简单例子，在测量直流型时，电气仪表 可以选择磁电系和整流系。
而在测量正弦量的过程中，可以选择电动系 或者电磁系电气仪表。
另一方面，对于电气仪表类型的选择，也可以从 仪表的准确度方面进行分析，根据实际测量的数据选择电气仪表，假如 电气仪表测量数据在〇.1、〇.2左右，此种类型的电气仪表可以当做精密 测量用表使用，而在0.5、1.0级的仪表，可以当做实验室的测量用表，在 1.5级以下仪表则可以被运用在电气测量方面。
电气仪表选型与智能化及安装调试
电气仪表选型与智能化及安装调试摘要：电气仪表选型是其应用的重要组成部分，研究其相关课题有着重要意义。
本文首先对相关内容做了概述，分析了电气仪表安装调试工作的必要性以及电气工程仪表的选型，并结合相关实践经验，分别从多个角度与方面就电气仪表的安装与调试展开了研究，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。
关键词：电气仪表；选型；智能化；安装调试前言在化工生产过程中，化工仪表起到了非常重要的测量与控制作用，能够更好地保证化工生产的精准性。
在化工仪表中增加自动化控制装置，能够提高化工仪表的自动化水平，能够进一步提升化工生产的精准性与高效性，实现对于化工生产工艺与原料的严格监督与控制，同时也是工业生产自动化发展的必然结果。
1.现代化工仪表类型化工仪表在化工生产中的使用较为广泛，能够起到非常重要的作用，如在化工生产对于温度、压力、流量等变量的检测、显示与控制的仪表。
基于其使用目的与使用特点进行区分，可以将其划分为不同类型，如温度仪表盘、压力仪表、物位测量仪表、流量仪表等。
①温度仪表。
化工生产具有一定的特殊性，某些化工材料对于生产环境的温度要求较为广泛，部分化工产品要求生产温度控制在-200℃-1800℃的范围内。
化工生产的温度控制过程中，常用仪表为热电偶与热电阻仪表。
以总线技术结合电子技术能够实现接收信号的DCS与温度仪表采集系统直接录入，以便于实现化工产品生产温度的有效测量与控制。
②压力仪表。
压力仪表主要是出于控制化工产品生产过程中压力状态的需要，在化工生产中，压力因素是其中极为重要的变量，通过环境压力的改变能够更加高效而精准地完成化工产品的生产，此外，化工生产设备也会受到压力因素的影响。
因此，在化工生产过程中，对于压力因素进行精准控制是极为重要的。
一般来说，在化工生产过程中，应当将压力控制在300MPa以下。
常用的压力控制仪器包括压力传感器、特种压力表（耐腐蚀、耐高温、抗震等特性）与压力变送器等。

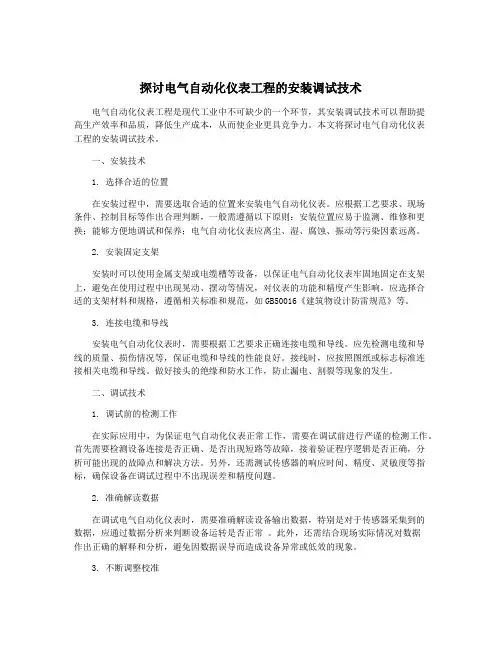

探讨电气自动化仪表工程的安装调试技术
探讨电气自动化仪表工程的安装调试技术电气自动化仪表工程是现代工业中不可缺少的一个环节，其安装调试技术可以帮助提高生产效率和品质，降低生产成本，从而使企业更具竞争力。
本文将探讨电气自动化仪表工程的安装调试技术。
一、安装技术1. 选择合适的位置在安装过程中，需要选取合适的位置来安装电气自动化仪表。
应根据工艺要求、现场条件、控制目标等作出合理判断，一般需遵循以下原则：安装位置应易于监测、维修和更换；能够方便地调试和保养；电气自动化仪表应离尘、湿、腐蚀、振动等污染因素远离。
2. 安装固定支架安装时可以使用金属支架或电缆槽等设备，以保证电气自动化仪表牢固地固定在支架上，避免在使用过程中出现晃动、摆动等情况，对仪表的功能和精度产生影响。
应选择合适的支架材料和规格，遵循相关标准和规范，如GB50016《建筑物设计防雷规范》等。
3. 连接电缆和导线安装电气自动化仪表时，需要根据工艺要求正确连接电缆和导线。
应先检测电缆和导线的质量、损伤情况等，保证电缆和导线的性能良好。
接线时，应按照图纸或标志标准连接相关电缆和导线。
做好接头的绝缘和防水工作，防止漏电、割裂等现象的发生。
二、调试技术1. 调试前的检测工作在实际应用中，为保证电气自动化仪表正常工作，需要在调试前进行严谨的检测工作。
首先需要检测设备连接是否正确、是否出现短路等故障，接着验证程序逻辑是否正确，分析可能出现的故障点和解决方法。
另外，还需测试传感器的响应时间、精度、灵敏度等指标，确保设备在调试过程中不出现误差和精度问题。
2. 准确解读数据在调试电气自动化仪表时，需要准确解读设备输出数据，特别是对于传感器采集到的数据，应通过数据分析来判断设备运转是否正常。
此外，还需结合现场实际情况对数据作出正确的解释和分析，避免因数据误导而造成设备异常或低效的现象。
3. 不断调整校准调试电气自动化仪表时，需要不断地进行校准，以提高设备的精度和准确性，并保证设备的长期稳定工作。
探讨电气自动化仪表工程的安装调试技术
探讨电气自动化仪表工程的安装调试技术电气自动化仪表工程的安装调试技术，在整个工程的建设中具有非常重要的作用。
在建设过程中，如何正确地安装和调试仪表工程，是确保设备正常运行、生产安全、生产效率的必须条件。
本文将从多个方面来探讨电气自动化仪表工程的安装调试技术。
一、前期准备1、对于仪表的选型工作，必须先根据现场的实际情况确定测量功能和技术参数，然后根据工作要求进行选型。
2、根据选型确定的仪表型号，提前准备好所需的仪表及辅助元件、接线端子和电缆等。
3、对于要安装的现场，进行现场测量、发现和修理缺陷。
二、安装调试1、严格按照《安装图纸》和《设备说明书》进行安装，确保每个仪表的安装位置和安装高度符合规范。
2、正确接线，特别注意两点：一是避免交叉短路，二是接线工具要选择正确，不能使用过大或过小的接线工具。
3、安装之后要进行初步的调试，调试内容主要包括：供电、接线、指示、输入输出等功能的测试，确保仪表安装正确、接线良好、信号通畅。
4、在对每个仪表进行初步调试后，将所有仪表进行组合调试，组合调试的目的是检测整个仪表系统是否完全正常运行。
5、对整个系统进行综合调试后，记录结果并进行比较分析。
如果存在故障，消除故障并再次测试。
三、安装验收安装验收是为了确保安装的技术标准和设备的质量达到设计要求。
在安装验收工作中，要求每个工程安装队伍的技术水平、安装验收人员的监督管理水平和安装设备供应厂家的质量监督工作都要达到一定的要求。
安装验收的具体内容包括：1、验收各项技术参数是否符合设计要求。
2、按照标准要求进行各项安全保护性能测试，如短路保护、漏电保护、过载保护等。
3、验证仪表系统的稳定性、准确性和灵敏度，并检查仪表操作的正确性和是否符合规范。
4、对于效果不理想的设备，要进行改进和改造工作，直至达到预期效果才能交付使用。
最后，总结和归纳一下，电气自动化仪表工程的安装调试技术，是整个工程建设中至关重要的一步。
在安装调试过程中，必须做好前期准备工作、安装工作和验收工作。
浅析电气仪表的选型、安装与调试
装 与 调 试 过 程 中 需要 注 意 的 一 些 问题 进 行 了 简要 的 论 述 。
关 键 词 ： 气 仪 表 工 程 仪 表 选 型 安 装 与 调 试 电 力 设 备 电
这 样 才 能 在 现 场 发现 问题 并 及 时 纠 正错 误 ，使 安 装 的 电 气 仪 表 符 合 要 求 ，以便 在 提 高 仪 表安 装 工 作 质 量 的 同 时
方 便 后期 的测 试和 试运 行 工作 。 （） ２ 电气仪 表 的安 装 施工 步 骤 电气仪 表 安装 施 工是 一 项 复杂 的 系统 工程 ， 对施 工 要 步 骤进 行 合理 规划 。 首先 要 对仪 表盘 的基 础槽 钢 架进 行 加
精度。
和 位 置 ， 免 出现 因配 电箱 尺 寸 、 度不 一 致 而 导 致其 嵌 避 高 入墙壁或错位 、 变形 等 问题 ； 次 ， 其 电气 回路 的安 装 须 达
到 编 号 齐全 、 线 整 齐 的 效 果 ， 格按 照 一 次 施 工 到位 的 布 严
要 求 执行 ， 达到 牢 固 、 定 与美 观 的效 果 。安 装完 成 后 ， 稳 要
引 言
（） １ 电气 仪 表安 装 前 的准 备
随着 我 国经 济 的快 速 发展 ， 电力设 备 系统 已成 为一 种 集 各 种 科 技 于一 身 的 系 统 。 日常 生 活 中 电能 的生 产 、 输 送 、 配 和 使用 均离 不 开 电气 测 量 ， 电气 仪 表 的选 型 、 分 而
入 。
数 量 等 内容进 行 核对 ， 对 管路 进 出仪 表控 制 室 的位 置 和 并
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探讨电气仪表的选型、安装与调试徐中义
发表时间：2018-04-19T15:26:23.693Z 来源：《电力设备》2017年第31期作者：徐中义[导读] 摘要：随着近年来，我国科学技术的不断发展，电气仪表设备已经不再是一些简单的用电设备，而是集合了经济和科技为一体的一种科技设备，为了确保电气仪表设备的正常以及安全运行，就必须要重视电气仪表的选型、安装以及调试等工作，做好每一环节工作，同时工作人员必须要具有很强的专业技能以及责任心，根据工程的实际情况，进行施工。
（青海铜业有限责任公司青海西宁 811699）摘要：随着近年来，我国科学技术的不断发展，电气仪表设备已经不再是一些简单的用电设备，而是集合了经济和科技为一体的一种科技设备，为了确保电气仪表设备的正常以及安全运行，就必须要重视电气仪表的选型、安装以及调试等工作，做好每一环节工作，同时工作人员必须要具有很强的专业技能以及责任心，根据工程的实际情况，进行施工。
基于此，本文就电气仪表的选型、安装与调试进行探讨。
关键词：电气仪表；选型；安装；调试随着我国的经济水平逐渐提升，国内的化工自动化水平有了飞跃的进展，也使得整个电气设备渐渐融入日常生活当中，如：电能的生产、输送、分配和使用。
然而，从电气仪表的选型、安装到调试，每一个环节都很复杂，都会出现或多或少的问题，进而影响整个自动化的系统。
因此，为保证工程及调试的顺利进行，我们要在整个安装调试过程中注重相互的理论参数及技术指标，在电气仪表的选型、安装及调试的过程中做好充足的准备工作与细节工作，以保证用户获得最大的经济利益。
1 电气仪表的选型
选用电气仪表设备，应该综合考虑仪表的类型、工作性能、工作条件以及准确度等，选择符合实际测量工作要求的电气仪表。
1.1 根据电气仪表的工作原理来进行划分，电气仪表可分为电动系、整流系、磁电系以及感应系等；若按其测量性质来分，可分为交流型和直流型，而交流型又可分为高频、低频、正弦以及非正弦。
在实际电气测量工作中，电气仪表的选用应该结合被测量设备的实际情况，如测量直流量，可以选用整流系与磁电系仪表，而在测量正弦量时，则可以采用电磁系仪表或者电动系仪表等。
1.2 电气仪表的正确选用还应结合测量的实际需求，根据测量工作的实际测量要求来选择准确度合理的电气仪表。
例如0.1级仪表和0.2级仪表可以作为精密测量用表，而0.5级仪表和1.0级仪表则可以作为实验室测量用表，在1.5级以下的电气仪表则可以用在一般的电气测量工作中。
在实际测量工作中，即不能选择准确度不足的测量仪表，同时也不能一味地提高仪表的准确度，而是应该综合考虑，在符合测量实际需求的基础上，降低其经济投资。
1.3 首先根据仪表所处的周围环境的特征及自然条件来确定产品，如所处环境是防腐场所还是防爆场所，是潮湿还是干燥，是否有高温、电磁干扰等等。
目前市场的仪表更新不穷，说是新技术、新产品，但往往应用到工业生产中，总是会出现大大小小的问题，造成很大的经济损失。
因此在仪表选型中，要求稳步求新，尽量选择国内大型仪器仪表生产厂家技术成熟可靠的产品。
在除特殊情况外，仪表尽量选用国内的名优产品。
事实上，我国的仪表厂已经在大量引用、学习国外的先进技术，不断地在改善自身的产品质量与性能，所以在技术和质量上并不会逊色于国外的同类产品。
再者，国内仪表零配件充足，定货周期短，售后服务好，值得广大人员优先考虑。
如若有需要国外产品的特殊要求时，也应尽量选择熟悉的世界名优产品，以确保仪表产品的质量与性能。
2 电气仪表的安装 2.1 电气仪表安装前的准备
电气仪表在安装之前，需要进行一系列的准备工作，对各个安装部件和安装步骤进行检验。
首先，要求安装人员必须明确设计人员的设计方案，认真阅读并审核各个部位的安装事项，掌握其中的设计方法与安装原理。
其次，在详细阅读后，对设计说明书、电气仪表布线图、电气仪表安装方案图、供电设施布置图、调节阀、供电原理图及仪表元件一览表等进行深入分析与研究，确保所选用的仪表设备和各个组件符合质量要求和施工要求。
只有严格要求安装人员，对设计图纸达到烂熟于心的程度，才能在施工过程中及时发现问题并快速解决问题，使得电气仪表安装工作更加高效率、高质量，也使得后期仪表工程的运行与检测更加方便。
2.2 电气仪表的主要安装流程
鉴于电气仪表安装的系统性行和复杂性，一定要合理规划布局工程步骤，以相关规范为指南。
首先，要加工仪表盘的基础槽钢架，依次进行仪表盘和相关操作台的安装。
在目前的仪表盘中，一般都有供应商提供必需的槽钢架，目的是方便安装、维修和保管。
由于管道数量众多，错综复杂，在预埋的过程中要保持高度的注意力，思想集中，严格按照操作规程进行施工。
为了实现较高的准确率，在施工阶段要与相关部门进行及时的联系，保证预留的孔位的位置和大小与实际情况相符。
以严谨的态度仔细核对仪表控制室的方位和方式。
总之，对于管路预埋最大的问题是要注重细节。
一旦出现疏忽，造成失误或者漏洞，就会为日后的正常使用造成安全隐患。
因此，要十分注意。
对于配电箱的安装是整个电气仪表安装过程中十分重要的环节。
一旦出现问题，直接影响整个电气仪表系统的品质。
在配电箱的安装进程中，要仔细核对位置和规格，防止出现大小不合适、高度不匹配的情况，致使错位现象的发生，甚至嵌入墙壁出现变形。
对于电气回路要保证布线的清晰和整齐，实现一次性施工通过的效果，达到美观与稳固的兼顾。
同时，编号要实现完整和齐全。
在完成安装后，对绝缘性进行检查，保证其完整的特征；同时，接地设置一定要安全可靠；对配电箱内部进行检查，保证清洁无杂物，同时进行防腐处理。
对于安装结束的仪表，要及时进行清理，对相应的管路进行试压，对整个仪表安装实施校验。
校验完毕后，与控制装置实现连接，组织试运行。
为了完善整个系统，要进行全面的调试。
如果系统一切正常，那么安装工作就顺利完成。
在投入使用后，一定时间内要进行系统的校验和维护，实现其较长时间内的稳定性。
3 电气仪表调试方案
完成电气仪表设备的现场组装后，应当由电气工程师组织有关人员将控制系统与现场系统进行连接，实施“三查四定”工作，并在试运行期间对电气仪表控制系统进行调试与校验，以便对系统进行完善。
3.1 安装、调试自动化仪表的注意事项 3.1.1 在测试信号过程中，尽量减少强电磁场对电气仪表产生的干扰，测试信号地点必须远离高压输电线路、变频器等高磁场以及动力电缆等设施。
3.1.2 在安装电气仪表期间，应防止接线箱的接线端子出现松动，从而导致接收信号失真的问题。
3.1.3 选择最理想的现场位置以保证检测信号的准确、真实性，尽量降低调试误差。
3.2 电气仪表调试程序与内容
完成电气仪表设备安装工作之后，根据规范对仪表设备实施首次调试来对安装质量进行检验。
首先，对安装的所有设备实施通电检查；其次，对设备实施空载以及带负荷条件下的调整试验工作；最后，在设备处于正常、过载情况下进行检查，以检验设备能不能正常运行。
安装项目的负责人在组织安装调试以前，应提前编制好电气仪表调试方案。
技术人员应当认真研究图纸会审纪要的内容，学习相关规范与安装要求，保证仪表调试工作的质量，从而确保仪表的正常运行。
结束语：
电气仪表的选型、安装和调试是一项严谨、复杂的工作，需要十分细心。
这要求相关的人员要拥有过硬的专业技能，同时具备较强的责任感。
各级单位，如设计、安装和土建，要实现密切配合，无障碍沟通。
以既定的施工标准和技术规程为指导和依据，保证较高的品质。
改变传统的功能性为主的选型、安装和调试，实现自动化、节能化、高效性的统一，充分体现技术上的优越性，综合考虑各方面因素，突破单一看问题的方法。
参考文献：
[1]探讨电气仪表的选型、安装与调试[J].卢平安.科技风.2017（05）
[2]电气仪表安装及其调试问题综述[J].娄季兴.低碳世界.2017（17）
[3]电气仪表工程安装与调试要点分析[J].种博，李妍.山东工业技术.2017（17）。
