【化学】九年级化学化学图像题汇编技巧小结及练习题含解析
【化学】九年级化学化学图像题汇编技巧小结及练习题含解析一、中考化学图像题汇编1．将露置在空气中已部分变质的NaOH样品，溶于水配成溶液，向其中滴加过量的稀盐酸。
下列示意图能正确反映其中变化的是（）A．B．C．D．【来源】2019年重庆市渝中区巴蜀中学中考一模化学试题【答案】D【解析】【分析】【详解】A、部分变质的氢氧化钠溶液中含有碳酸钠和氢氧化钠，显碱性，pH大于7，该选项对应关系不正确；B、稀盐酸和氢氧化钠反应生成氯化钠和水，和碳酸钠反应生成氯化钠、水和二氧化碳气体，随着反应进行，溶液质量增大，但是反应前溶液质量不能是0，该选项对应关系不正确；C、稀盐酸和氢氧化钠反应生成氯化钠和水，和碳酸钠反应生成氯化钠、水和二氧化碳气体，随着反应进行，水的质量增大，该选项对应关系不正确；D、稀盐酸和氢氧化钠反应生成氯化钠和水，和碳酸钠反应生成氯化钠、水和二氧化碳气体，随着反应进行，氯化钠质量增大，完全反应后质量不再变化，该选项对应关系正确。
故选：D。
【点睛】解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。
2．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。
故选D。
3．下列实验中相关量的关系不能用如图表示的是（）A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系【答案】D【解析】【分析】【详解】A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；C、氢氧化钠和碳酸钠的混合溶液中滴加盐酸时，盐酸先和氢氧化钠反应生成氯化钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，因此加入盐酸一段时间后才能够产生气泡，该选项对应关系正确；D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；故选：D。
4．下列图象能正确反映对应变化关系的是（）A ．镁在氧气中燃烧B ．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液C ．等质量粉末状金属 Mg 和 Al 分别与足量且质量分数相等的稀盐酸D ．电解水生成气体的体积比【答案】C【解析】【分析】【详解】A 、镁跟氧气反应生成氧化镁，氧化镁的质量由“0”开始，逐渐增加，直至反应完全，氧化镁的质量不再增加，保持不变；而镁和氧气的质量逐渐减少，直到反应不再发生，22Mg +O 2MgO 483280点燃，参加反应的镁与氧气的质量比为48:32，则镁的质量应该比氧气的质量变化快，且二者起始质量相等，则完全反应时氧气过量，镁不会有剩余，图像错误，故不符合题意；B 、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，其曲线应从纵坐标上某一点开始，再随着硫酸铜溶液的加入，固体质量逐渐增加（因为Fe+CuSO 4=Cu+FeSO 4，每56份质量的铁可以置换处64份质量的铜），直至反应不再发生，固体的质量不再改变，图像错误，故不符合题意；C、当金属过量，酸完全反应，等质量的盐酸产生等质量的氢气，因此，镁、铝曲线是一条曲线，当等质量的镁、铝恰好完全反应时，每24份质量的镁产生2份质量的氢气，每54份质量的镁产生6份质量的氢气，等质量的镁生成的氢气质量应比铝少，图像正确，故符合题意；D、电解水生成氢气和氧气的体积比为2:1，图像错误，故不符合题意，故选C。
【点睛】本题为图像题，解答本题关键要弄清图象中是从原点开始与否，及图象的转折点的意义，及反应是恰好反应，还是反应物有剩余，再根据有关的化学方程式进行计算解答。
5．下列四个图象能正确反映对应变化关系的是（）A．向NaOH溶液中逐滴加入过量的水B．向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸C．取两份等体积、等浓度的H2O2溶液，其中一份加入适量的MnO2D．取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中【答案】C【解析】【详解】A、向氢氧化钠溶液中加入水，溶液的pH只能无限接近7，不能小于7，故错误；B、向一定量NaOH和Ba（NO3）2混合溶液中加入过量的稀硫酸，氢离子和氢氧根离子结合生成水，硫酸根离子和钡离子结合生成硫酸钡，故反应一开始就有硫酸钡沉淀生成，故错误；C、该反应中二氧化锰是催化剂，催化剂只能改变反应的速率，不能改变生成物的质量，故正确；D、取等质量的镁和铁，同时投入到同浓度且足量的稀盐酸中，镁比铁活泼，故镁比铁反应快，生成氢气的质量镁大于铁，故错误。
故选C。
【点睛】等质量的金属与过量的酸反应生成氢气的质量大小可以用下列公式比较：金属的化合价金属的相对原子质量6．用等质量相同表面积的镁条、等体积不同浓度的稀盐酸在一定条件下反应，实验结果如图所示。
下列结论正确的是①镁与盐酸的反应是放热反应②b曲线对应的盐酸浓度较大③盐酸浓度越大，反应速率越快④单位时间内放出热量越多，反应速率越快⑤装置内氢气的质量先增大，后减小⑥两种情况最终产生氢气的质量可能相同A．①②③④B．①③④⑤C．①③④⑥D．③④⑤⑥【答案】C【解析】【分析】【详解】①镁与盐酸反应生成氯化镁和氢气，该反应是放热反应，符合题意；②盐酸的浓度越大，反应速率越快，压强增大越明显，故a曲线对应的盐酸浓度较大，不符合题意；③盐酸浓度越大，反应速率越快，说法正确，符合题意；④镁与盐酸反应放热，单位时间内放出热量越多，说明反应速率越快，符合题意；⑤镁与盐酸反应生成氢气，随着反应的进行，氢气质量逐渐增加，待完全反应后，氢气的质量不再变化，故装置内氢气的质量先增大，后不变，不符合题意；⑥如盐酸过量，镁条的质量相等，两种情况最终产生氢气的质量相同，符合题意。
正确的是：①③④⑥；故选C。
7．下列图像中，坐标标示的量之间的变化关系与反应过程对应正确的是A．电解水B．分别加热 KNO3、Ca(OH)2 的饱和溶液（溶剂蒸发忽略不计）C．向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉D．用氯酸钾和二氧化锰混合加热制取氧气【答案】B【解析】【分析】【详解】A、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；B、分别加热KNO3、Ca（OH）2的饱和溶液时，虽然硝酸钾溶解度增大，但是质量分数不变，氢氧化钙溶解度减小，导致部分氢氧化钙析出，质量分数减小，该选项对应关系正确；C、向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉，硫酸中氢元素全部转化为氢气，稀硫酸完全反应后生成氢气质量相等，该选项对应关系不正确；D、用氯酸钾和二氧化锰混合加热制取氧气，由于二氧化锰是催化剂，反应过程中二氧化锰质量不变，该选项对应关系不正确。
故选：B。
8．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。
9．下列所示的图像能反映相对应实验的是A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化【答案】B【解析】【分析】【详解】A、碱性溶液加水稀释，溶液不能变成酸性，即pH不可能小于7，故错误；B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳的质量不再改变，故正确；C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不变，故错误；D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质量大于锌，故错误；故选：B。
10．图象中的化学。
下列图象能正确反映对应变化关系的是（）A．图象①表示足量碳在密闭容器中燃烧B．图象②表示将铜片加入一定量的硝酸银溶液中C．图象③表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉D．图象④表示向盛有一定量MnO2的烧杯中加入H2O2溶液【答案】C【解析】【详解】A、图像①不能表示足量碳在密闭容器中燃烧，因为碳燃烧消耗氧气又生成二氧化碳，最终的气压不变，故错误；B、铜能与硝酸银反应生成银和硝酸铜，每64份质量的铜可以置换出216份质量的银，故固体质量会增大，故错误；C、盐酸相同，金属过量，则酸全部参加反应，生成的氢气的质量相等，由于镁的活动性强于锌，故镁对应的曲线陡，故图象③表示向两份完全相同的稀盐酸中分别加入过量的锌粉和镁粉，正确；D、二氧化锰是过氧化氢分解的催化剂，质量和化学性质都不变，向二氧化锰中加入过氧化氢溶液，得到的液体是水，随着过氧化氢溶液的加入，得到水的质量一直在增加，则得到液体中氧元素的质量也一直在增加，而不会出现平行横坐标的一条直线，错误；故选：C。
(化学)九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。
则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。
氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。
当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。
A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。
B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。
氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。
且生成的水呈中性，pH等于7。
C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。
D错误。
故选C。
2．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
【化学】九年级化学化学图像题汇编解题技巧讲解及练习题(含答案)及解析
【化学】九年级化学化学图像题汇编解题技巧讲解及练习题(含答案)及解析一、中考化学图像题汇编1．甲、乙两种固体的溶解度曲线如图所示。
下列说法中，正确的是（）A．甲的溶解度大于乙的溶解度B．20℃时，甲溶液中溶质的质量分数一定等于乙溶液中溶质的质量分数C．40℃时，分别在100 g水中加入40g 甲、乙，所得溶液溶质的质量分数相等D．分别将甲和乙的饱和溶液从40℃降低到20℃，甲会析出晶体，乙则不会【答案】C【解析】试题分析：A、在比较物质的溶解度是需要指明温度，故A错误；B、20℃时，甲、乙物质的溶解度相等，所以甲、乙饱和溶液的质量分数相等，故B错误；C、40℃时，甲物质的溶解度是50g，乙物质的溶解度是40g，所以分别在100g水中加入40g甲、乙，所得溶液溶质的质量分数相等，故C正确；D、分别将甲和乙的饱和溶液从40℃降低到20℃，都会析出晶体，故D错误。
故选C。
考点：固体溶解度曲线及其作用；晶体和结晶的概念与现象；溶质的质量分数2．下表中，有关量的变化图像与其对应叙述相符的是( )A．向一定质量的稀硫酸中加入足量的铁B．向一定质量的氢氧化钠溶液中加入稀盐酸C．向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝D ．加热高锰酸钾固体制氧气【答案】B【解析】【分析】【详解】A 、向一定质量的稀硫酸中加入足量的铁，铁与稀硫酸反应生成硫酸亚铁和氢气，该反应的化学方程式为：2442=F Fe+H SO SO +H e ↑，56份的铁置换出2份的氢气，随着反应的进行，溶液质量逐渐增加，待稀硫酸完全反应后，溶液质量不再变化，由于一开始是稀硫酸，故溶液的质量不是从零开始增加，不符合题意；B 、向一定质量的氢氧化钠溶液中加入稀盐酸，氢氧化钠与稀盐酸反应生成氯化钠和水，溶剂质量逐渐增加，待氢氧化钠完全反应后，再滴入稀盐酸，溶剂质量增加的幅度变小，符合题意；C 、向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝，镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑，一开始酸过量时，等质量的铝和镁与足量的稀盐酸反应，铝产生的氢气多，最后，稀盐酸不足，铝、镁过量，产生氢气的质量一样多，不符合题意。
(化学)九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编常见题型及答题技巧及练习题(含答案)及解析一、中考化学图像题汇编1．如图所示图象能正确反映其对应关系的是A ．向氢氧化钠溶液中加水稀释B ．浓硫酸在空气中敞口放置一段时间C ．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液D ．电解水【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题【答案】C【解析】【分析】【详解】A 、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH 不会小于7，图像与变化不符，错误；B 、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；C 、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液会发生反应；24242H SO 2NaOH=Na SO 2H O ++ 和4224CuSO 2NaOH=Cu(OH)Na SO +↓+ 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；故选：C2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
(化学)初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析

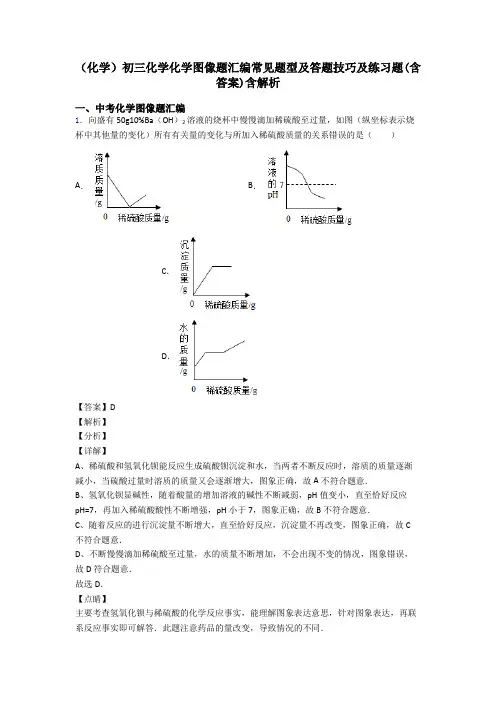

（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。
九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)

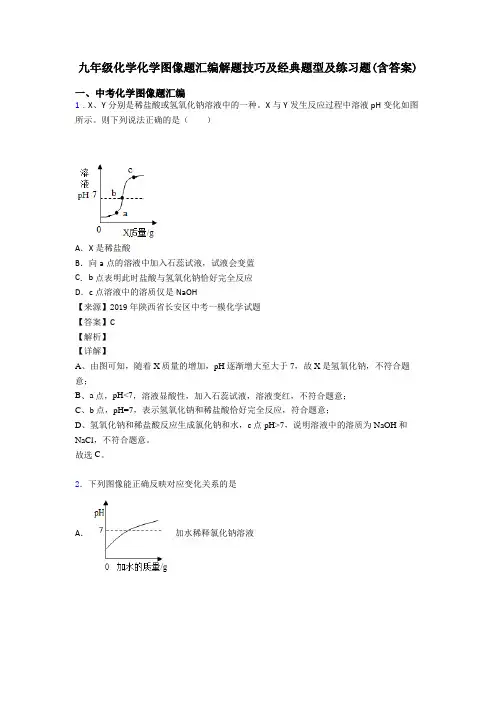

九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．X、Y分别是稀盐酸或氢氧化钠溶液中的一种。
X与Y发生反应过程中溶液pH变化如图所示。
则下列说法正确的是（）A．X是稀盐酸B．向a点的溶液中加入石蕊试液，试液会变蓝C．b点表明此时盐酸与氢氧化钠恰好完全反应D．c点溶液中的溶质仅是NaOH【来源】2019年陕西省长安区中考一模化学试题【答案】C【解析】【详解】A、由图可知，随着X质量的增加，pH逐渐增大至大于7，故X是氢氧化钠，不符合题意；B、a点，pH<7，溶液显酸性，加入石蕊试液，溶液变红，不符合题意；C、b点，pH=7，表示氢氧化钠和稀盐酸恰好完全反应，符合题意；D、氢氧化钠和稀盐酸反应生成氯化钠和水，c点pH>7，说明溶液中的溶质为NaOH和NaCl，不符合题意。
故选C。
2．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。
(化学)九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。
(化学)九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析
（化学）九年级化学化学图像题汇编解题技巧(超强)及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像分别与选项中的操作相对应,其中不合理的是A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定温度下,向一定量的饱和石灰水中加人生石灰C．向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D．向等质量的镁和铁中分别滴加相同质量分数的稀硫酸【来源】2019年河南省中考模拟（H卷)化学试题【答案】A【解析】【详解】A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，图像与事实不相符，符合题意；B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；D 、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg +2HCl MgCl +H 242↑═，22Fe+2HCl FeCl +H 562↑═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。
故选A 。
2．某实验小组向H 2SO 4和CuSO 4(CuSO 4溶液显酸性)的混合溶液中滴加NaOH 溶液至过量后绘制了四幅对应关系图，下列图像错误的是A ．B ．C ．D ．【答案】B 【解析】 【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A 正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
九年级化学化学图像题汇编技巧小结及练习题含解析
九年级化学化学图像题汇编技巧小结及练习题含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷【答案】C【解析】【分析】【详解】A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。
等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。
故选：C。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
(化学)九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析一、中考化学图像题汇编1．相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应（M、N在生成物中均为+2价），生成H2的质量和反应时间的关系如图。
下列叙述正确的是（）A．金属的活泼性N＞MB．两个反应生成H2的体积相等C．相对原子质量N＞MD．两个反应消耗盐酸的质量一定相等【答案】C【解析】【分析】【详解】A、根据图像可知，相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，完全时M所用时间较少，所以M比N反应的速度快，所以金属的活泼性M＞N，故A错误；B、根据图像可知，M产生的氢气多，N产生的氢气少，两种金属产生的氢气质量不同，两个反应生成H2的体积不相等，故B错误；C、根据图像可知，M产生的氢气比N多，价态相同的金属与足量的酸反应，相对原子质量越大，产生的氢气越少，说明N的相对原子质量大，故C正确；D、相同质量的M、N两种活泼金属，分别与足量的稀盐酸反应，生成氢气中的氢元素全部来自酸，根据图像可知，两个反应产生的氢气不相等，所以两个反应消耗盐酸的质量不相等，故D错误。
故选C。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
九年级必备化学化学图像题汇编技巧全解及练习题(含答案)含解析
九年级必备化学化学图像题汇编技巧全解及练习题(含答案)含解析一、中考化学图像题汇编1．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。
故选A。
【点睛】浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
2．如图所示的四个图象，能正确反映对应变化关系的是（）A．镁在氧气中燃烧B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C．向二氧化锰中加入过氧化氢溶液D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
