民用航空飞行动态固定电报格式解析aftn
6.3.3AFTN电报拍发分析
空中交通管理基础
24
CPL举例
（CPL—CCA1501/A3013—IB
—B747/H—S/SD
—ZBAA0309—EPG/1508S1020
—N0400S1020 A2 A593 PSN
—ZSSS
—0）
空中交通管理基础 25
MPH995航班现行飞行变更报,应答机编码A3031, 仪表飞行,正班,机型B747-200重型机,机载设备 为标准设备且工作正常,测距仪,高频无线电,惯 性导航设备和S模式应答机.原航线曼谷(VTBD) 至南京机场,因南京机场跑道维护备降上海浦东 机场,在曼谷的实际起飞时间是0309(UTC),预计 经过GS的时间是0612(UTC),高度8100m,巡航速 度900km/h,巡航高度层8100,航路从GS经R343 到VMB,预计飞行时间4h.
6.3.6ATS电报格式及拍发 FPL
DEP
ARR DLA
CPL
CHG CNL
空中交通管理基础
1
6.3.6ATS电报格式及拍发
EST CDN ACP
LAM RQP RQS
空中交通管理基础
SPL ALR RCF
2
FPL—领航计划报
等级：FF 收电单位
沿航路负责实施管制的区域管制室 降落机场的报告室 上述单位所从属的地区空管局运行管理中心运行监控室 起飞和降落机场所属的省、区、市局管制室 沿航路负责向军方通报动态的管制室 民航总局空管局运行管理中心运行监控室 (管理局内的飞行除专机与急救飞行外不发) 其它被指定的管制单位
注：在编辑电报时，编组9、编组13、编组15、编组16及编组 18应另起一行。
空中交通管理基础 5
FPL—收电地址课堂练习
最新AFTN和SITA报文简介汇总
AFTN报文
领航计划报 FPL（ filed flight plan message）
(FPL-CSH9101-IS -B752/M-SDIH/C -ZSSS0015 -K0800S1080 PIKAS G330 PIMOL A593 VYK -ZBAA0150 ZBTJ -EET/ZBPE0110 REG/B2843 SEL/FRDH RMK/ACAS)
起飞报 DEP （ departure message） 航空器起飞后，用于通报起飞时间的电报。 （DEP－CSH9101/A3031－ZSSS0020－ZBAA）
落地报 ARR（arrival message） 航空器落地后，用于通报落地时间的电报。
（ARR－CSH9101－ZSSS－ZBAA0210） 延误报 DLA（ delay message）
ABS
取消重复与非重复性飞行预报
FPL
领航计划报
CHG
修定领航计划报
CNL
取消领航计划报
DEP
起飞报
ARR
落地报
DAL
延误报
RTN
返航报Байду номын сангаас
ALN
备降报
CPL EST CDN ACP LAM RQP RQS SPL ALR RCF ovlfly
现行飞行变更报 预计飞越报 管制协调报 管制协调接受报 逻辑确认报 请求飞行计划报 请求领航计划补充信息报 令航计划补充信息报 告警报 无线电通信失效报 飞跃报
AFTN报文
其它电报： 告警报 ALR（alerting message） 无线电通信失效报 RCF（radio communication failure message） 预计飞越报 EST（estimate message）
民航航空飞行动态固定格式电报拍发规定
UTC=PEK-8
0
电报拍发规定9
2004年11月
由于民航的飞行管空制中交通区管理域基础和空、海军的飞行 管制区域不尽一致,为了便于空、海军实施 飞行管制,民航有关管制部门需将飞行动态 电报（起飞报、延误报、取消报）按双行拍 发地点拍发至我民航有关管制室,由其转报 有关空、海军单位
电报拍发规定10
2004年11月
跨管理局飞行应发民空航中交局通管运理基管础 中心 地区管理局内的运输飞行发地区运管中心
支线航空和通用航空
专机或按专机保障应加发民航局和地区运管中心
事故、事故征候及不正常情况应加发民航局和地区运管 中心（或电话报告）
电报拍发规定11
2004年11月 空中交通管理基础
2004来年11往月 于公司间的航务空电中交报通管均理基使础用SITA格式 签派代理使用SITA格式拍发有关动态和航务电报
空管→签派：用代理公司的二字代码 签派→空管：用本公司的二字代码 空管按规定给代理单位传送动态信息
签派拍发FPL,我国国际航班和国际飞行自境外最后 一点延误或取消可使用AFTN格式） 情报拍发NOTAM使用AFTN格式
电报拍发规定7
2004年11月
航班号
空中交通管理基础
定期正班（包机）飞行----以总局航班计划为准
其它飞行----航空公司和飞行单位科学编排
北京时0001---2400为一个日历日，同一个日历日 内的航班号不能重复
话呼呼号
航班号（无航班号呼航空器注册号）
电报拍发规定8
2004年11月 空中交通管理基础
民航航空飞行动态固定格式电报拍 发规定
电报拍发规定1
2004年11月 空中交通管理基础
民航电报解析PPT课件
当航空器预计起飞时间比原领航计划中的预计撤轮档时间推迟超 过30min时，用于向各有关单位通报其延误信息的电报。 （DLA－CCA1301－ZBAA0845－ZGGG）
DO DCT FQG DCT（15） -STS/VIP（18） )
5
民航电报解析
有关PLN注意事项： 飞行计划实施前一天的0800前（世界协调时），根据规定要求由
相关的空中交通服务单位拍发的非重复性飞行计划电报
修订飞行预报 COR（correction message） 用于修订飞行预报有关内容的电报 (COR-1004-CCA1821-ZBAA1215-9/B737)
于预计撤轮档时间6h），拍发给沿航路有关空中交通服务单位的 电报。 修订领航计划报 CHG（ modification message）
用于修订领航计划中有关内容的电报。 (CHG-CCA1821/B2509-ZBAA1215-ZSFZ0235-@@@@) 取消领航计划报 CNL（flight plan cancellation message）
PLN 飞行预报
(PLN（3）-1004 -CCA1821（7）-IS(8)-B738/M（9） -ZBAA1215（13）-ZSFZ0235 ZGOW （16）
-K0850S1020 DCT WF DCT VM DCT P18 H2 SB/M073S0960 H2 JDZ/M073S0900 H2
当领航计划已发出后,需要取消时，用于取消该航空器领航计划的 电报 (CNL-CCA1821-ZBAA1215-ZSFZ0235)
AFTN报
经纬度也可以用7个字符表示，第1、2位数表示纬 度度数，第3位“N”表示“北”或“S”表示“南”， 第4、5、6位数表示经度度数，第7位数“E”表示 “东”或“W”表示“西”，如38N054E；
由2或3个字母代表某一导航设备的编码代号，后 随6位数字，前3位数字表示该点相对导航设备的 磁方位度数，后3位数字表示距导航设备的海里数， 为了达到所要求的位数，可在数据前加“0”，例 如距全向信标台“FOJ”40NM，磁方位180°的一点 应以“FOJ180040”表示。
⑵ 特级报：用于AFTN格式的涉及飞行安全的十分紧急 的指示报告和特选天气报告；
⑶ 加急报：用于AFTN格式的起飞报、管制移交电报和 与在空中运行的航空器有关信息的报文；
⑷ 急报：用于飞行动态、飞行计划、管制部门急需的指 示和报告，各类气象电报，一级航行通告，涉及航空运输 的十分紧急的指示和报告；
部门: ZP ZT ZR ZB ZG YM UO ZQ
ZBBB ZBTJ
站调 塔台 区调 管调 总调 气象 签派室 区域管制中心
填充符号的填写方法
当部门代码以Z开头，则第七与第八个字母为ZX 当部门代码以Y开头，则第七与第八个字母为YX 以其它字母开头的部门代码其填写为XX 当给未分配部门代码的单位发报时，则为YYYX， 如ZBTJYYYX，然后在电文开始处以单独一行注明
M 奥米卡 O 全向信标接收机 P （没有定义） Q （没有定义） R 必备导航性能型别② T 塔康 U 特高频无线电话 V 甚高频无线电话 W 待由空管部门确定 X 待由空管部门确定 Y 待由空管部门确定 Z 其他所载设备
说明
① 除非有关的空中交通服务当局规定了其他设备的 组合，甚高频无线电话、自动方向定位仪、全向 信标接收机及仪表着陆系统都应作为标准机载设 备。
(整理)SITA N AFTN.

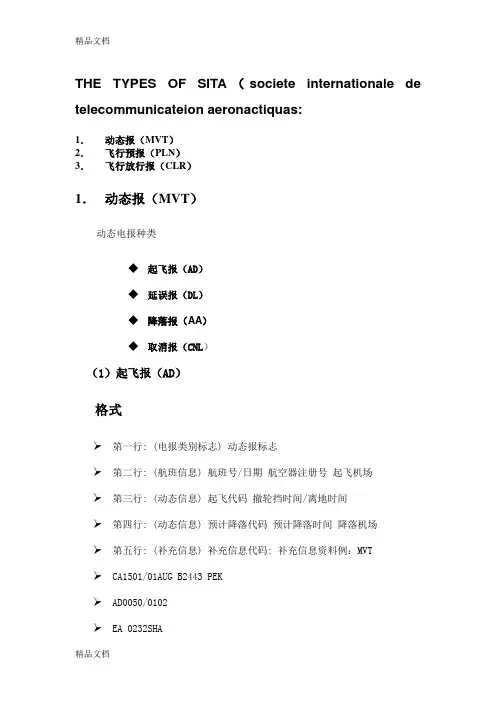

THE TYPES OF SITA（societe internationale de telecommunicateion aeronactiquas:1．动态报（MVT）2．飞行预报（PLN）3．飞行放行报（CLR）1．动态报（MVT）动态电报种类◆起飞报（AD）◆延误报（DL）◆降落报（AA）◆取消报（CNL）（1）起飞报（AD）格式➢第一行: (电报类别标志) 动态报标志➢第二行: (航班信息) 航班号/日期航空器注册号起飞机场➢第三行: (动态信息) 起飞代码撤轮挡时间/离地时间➢第四行: (动态信息) 预计降落代码预计降落时间降落机场➢第五行: (补充信息) 补充信息代码: 补充信息资料例：MVT➢CA1501/01AUG B2443 PEK➢AD0050/0102➢EA 0232SHA➢ SI:➢此电报含义：8月1日国际航空公司CA1501航班，执行北京到上海的任务，航空器注册号B2443，在北京首都机场的撤轮挡时间为0点50分，离地时间为01点02分，预计在上海降落时间为02点32分。
