真空断路器发展史
真空断路器发展历史

5)机构是通过动铁心与主轴传动拐臂相连直接驱动动触头 的,简化了传动链,无需机械脱、锁扣装置,减少了故障源。
4、绝缘结构的发展
据有关的历史资料对全国电力系统高压断路器 运行中的事故类型统计分析拒分事故占22.67%;拒 合事故占6.48%;开断关合事故占9.07%;绝缘事故 占35.47%;误动事故占7.02%;截流事故占7.95%; 外力及其他事故占11.439毛,其中以绝缘事故和拒 分事故最为突出,约占全部事故的60%。所以绝缘结
真空断路器操动机构的发展历程 (1)电磁操动机构。
最早应用在真空断路器上的操动机构是通过电磁力去实现分、 合闸的,故也称为电磁操动机构。 优点: 1.结构相对简单,零件数量少,制造成本低; 2.开距小(8 ~25mm),较好地迎合了真空灭弧室的要 求。 缺点: 1.合闸线圈功率大,配套的电源设备价格昂贵; 2.操作时冲击力大,操作时间长;
近年来,我国真空断路器的生产发展也很快。目前 国内真空灭弧室的技术与国外产品不相上下,有采用 纵向、横向的磁场技术、采用中央引燃触头技术的 真空灭弧室,Cu-Cr合金材料制成触头已成功地开断 5OKA、63kAo中国的真空灭弧室已达到较高的水
平,真空断路器完全可以选用国产的真空灭弧室。
3、操动机构的发展 随着新材料的应用和新型结构的触头不断研制成功,真空断路
(5)灭弧室的免维护,为断路器免维护创造了条件。
固封式真空断路器的电气性能除了决定真空灭 弧室外,极柱的结构设计也至关重要。极柱结构除考 虑绝缘外,还应考虑强度及散热问题。大电流情况下,
甚至要与真空灭弧室一并考虑。从性能、成本上综 合考虑,真空灭弧室亦单独设计成一个系列较为合理。
真空断路器的最新发展动态

真空断路器的最新发展动态真空断路器的最新发展动态引言:从六十年代真空断路器在电力系统取得实用价值的成果以来,迄今已有四十多年的发展历程,真空灭弧室、操动机构等制造技术的不断创新和改进,使真空断路器的发展极为迅速,并在大容量、小型化、低过电压、智能化及可靠性研究方面取得了一系列重大成果,并正向高电压领域发展。
真空断路器由于它具有可靠性高、体积小、重量轻、无爆炸、低噪音、少维护、不污染环境等一系列优点在3.6~40.5kV中压领域,特别是12kV已占有绝对主导地位。
真空断路器的市场占有率从70年代的百分之几到2003年已占到中压断路器的70%以上。
其中德国和美国占70%、日本几乎占100%。
我国真空断路器的产量和占有比例年年攀升。
见表1表1近几年来,真空断路器的发展动态和产品的技术进步主要体现在两个方面:1.真空断路器极柱固封技术(固封式真空断路器)2.真空断路器向高电压发展成为可能。
(一)真空断路器的极柱固封技术(固封式真空断路器)1.概述目前真空断路器的绝缘方式有空气绝缘、复合绝缘和固封绝缘。
固封技术的出现并应用于真空断路器,促进了真空断路器发展和技术进步。
•空气绝缘——带电部分完全裸露在空气中,易受潮湿,灰尘,小动物的影响,运输中易磕碰。
•复合绝缘——将灭弧室保护在环氧树脂套管内,由于带电部分没有完全被包起来,也容易受潮气、灰尘、昆虫等影响。
•极柱固封——将灭弧室和上下出线端等零部件用环氧树脂通过APG工艺全部包封。
不受外界影响,提高了耐气候性。
环氧树脂不仅是一次部分的主绝缘,而又是它的机械支撑,其电场分布和应力分布优于各种形状的绝缘隔板。
随着极柱固封技术趋于成熟,固封式真空断路器可靠性和参数愈做愈高,产品逐步被用户所认识和采用。
·极柱固封式真空断路主要优点:①由于环氧树脂的绝缘强度是空气的5~6倍,固封极柱可大大提高绝缘强度。
②固封极柱的零部件大量减少,导体搭接面从六组减少到三组,螺栓用量由8个减少到1~3个,简单的结构大大提高了断路器的可靠性。
真空断路器发展历史

(1)提高了产品的绝缘水平及抗污能力。 (2)小型化,减小了断路器及其配用的开关柜体积。 (3)防止了真空灭弧室易受外界撞击的危险。 (4)增强了主回路的外爬距,提高了灭弧室耐受电压水 平。 (5)灭弧室的免维护,为断路器免维护创造了条件。 固封式真空断路器的电气性能除了决定真空灭 弧室外,极柱的结构设计也至关重要。极柱结构除考 虑绝缘外,还应考虑强度及散热问题。大电流情况下, 甚至要与真空灭弧室一并考虑。从性能、成本上综 合考虑,真空灭弧室亦单独设计成一个系列较为合理。
4、绝缘结构的发展 据有关的历史资料对全国电力系统高压断路器 运行中的事故类型统计分析拒分事故占22.67%;拒 合事故占6.48%;开断关合事故占9.07%;绝缘事故 占35.47%;误动事故占7.02%;截流事故占7.95%; 外力及其他事故占11.439毛,其中以绝缘事故和拒 分事故最为突出,约占全部事故的60%。所以绝缘结 构也是真空断路器的一大要点根据相柱绝缘经历的 变化发展,可基本上划分为三代:空气绝缘方式、复合 绝缘方式、固封极柱绝缘方式。
(3)永磁操动机构 永磁操动机构主要由永久磁铁和分、合闸控制线 圈等部件组成,是用永磁体去实现真空断路器合闸保 持和分闸保持的一种新型的电磁操动机构。当合闸控 制线圈通电时,线圈所产生的磁拉力会使动铁心向下 运动,然后由永久磁铁将动铁心保持在合闸位置;当 分闸线圈通电时,动铁心向反方向运动,同样由永久 磁铁将它保持在分闸位置。由于该机构在控制线圈不 通电流时动铁心有两个稳定工作状态合闸或闸)故也 称为双稳态永磁操动机构。
我国为了使断路器赶上国际先进水平,决定把开发智能化断 路器列为“八五”重点开发项目. 目前国内有的厂正在着手开发4000A、5000A的智能型断 路器
( 4) 低过电压 真空断路器开断小电流容易发生截流,引起过电 压。过电压是人们使用真空断路器最关心的问题。 一般解决方法有两种:第一种是加装过电压吸收装置 (RC回路、ZnO避雷器),但它作为真空断路器的附加 装置,不仅使真空断路器结构复杂化,而且增加成本; 另一种方法也是今后要致力研究的课题,采用低电压 触头材料。研究采用低电压触头材料日本几家公司 走在前列。富士康公司开发了CuCr添加高蒸气材料、 三菱公司开发了CuCrBiα多元触头材料,东芝公司开 发了新型的AgWC触头材料开断短路电流达40KA。

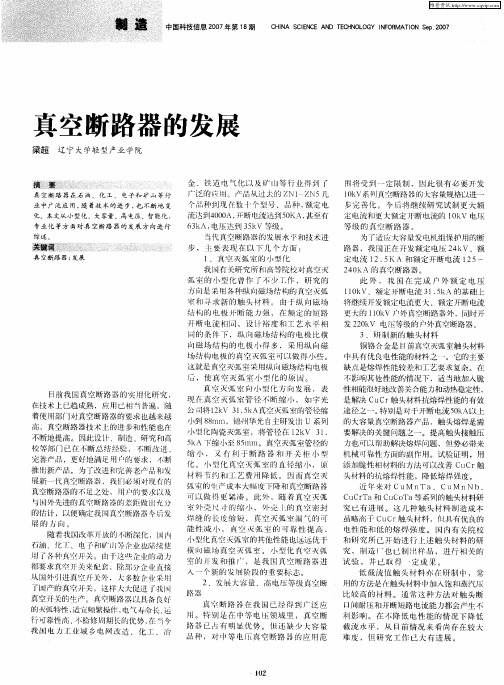

真空断路器的发展

不影响其他性能的情 况下 ,适 当地加入脆 真 灭弧 室 向小 型化 方 向发 展 ,表 性 相能很好地改善关合能力和动热稳定性 , 现 真 空灭弧 室 管径 断缩 小 ,如字 光 是 解决 C C 触 头材料抗熔焊性能的有效 u r 公司将1k 15 A真空火弧室的管径缩 途 径 之一 。 别是 对 于 开 断 电流 5k 2 V 3 .k 特 0 A以 上
|
1 _ ÷ _ I __ 毒 l 冒 l l l
_
维普资讯
_ 鼍 鼍 琵孽 | j 警
中科信z 年 cA ・ A c G M・sz 国技息。 第 期 H № 。 。 s ,s№ Nc Y A 。o T o
的大容量真空断路 器产 品,触头熔焊是需 要解决 的关 键问题之一 。提高触头接触压 力也可以帮助解决熔焊 问题 ,但势 必带来 机 械 可 靠们: 方面 的 副 作用 。试 验 证 明 ,用
头 材料 的抗 熔 焊 性 能 , 降 低熔 焊 强 度 。
近 年 来 对 Cu n M Ta、 CuM n Nb、 C C Ta C C T u r 和 u o a等 系 列的 触 头 材 料研 究 已 有 进 展 。 这 儿 种 触 头 材 料 制 造 成 本 虽略 高 于 C C 触 头 材 料 ,但 具 有 优 良的 u r
罔 将 受 到 一 定 限 制 , 此 很 有 必 要 开 发
1k 0 V系列真 惭路 器的大容量规格以进一 步完善 化 。令 后将继 续研 究试 制更 大额 定 电流 和 更 大 额 定 丌断 电流 的 1 k 电 压 V 0 等级 的 真| 断路 器 。 ! 为了适应大容量发 电机组保护用的断 路 器 ,我 国正 往 开 发额 定 电 压 2 k 4 V、额 定 电流 1 5 和 额 定 开 断 电 流 1 5 2. KA ~ 2
真空断路器操动机构的发展历程

真空断路器操动机构的发展历程汇报人:2023-12-30•真空断路器操动机构概述•真空断路器操动机构的核心技术目录•真空断路器操动机构的种类与特点•真空断路器操动机构的应用与案例分析•真空断路器操动机构的未来发展趋势与挑战目录01真空断路器操动机构概述真空断路器操动机构的定义与特点真空断路器操动机构是用于操作真空断路器的一种机构,通过它来实现断路器的合闸和分闸操作。
特点真空断路器操动机构具有结构简单、体积小、重量轻、动作速度快、寿命长等优点,同时由于其工作在真空中,具有优良的绝缘性能和灭弧性能,能够满足高电压、大电流的开关要求。
在电力系统中,真空断路器操动机构作为开关设备的重要组成部分,承担着控制和保护线路和设备的重要任务。
真空断路器操动机构的性能直接影响到电力系统的稳定性和可靠性,其可靠性要求非常高,需要保证在各种工况下都能够准确、快速地完成合闸和分闸操作。
真空断路器操动机构的重要性真空断路器操动机构最早出现于20世纪初,随着真空技术的发展,真空断路器操动机构逐渐得到了广泛应用。
早期的真空断路器操动机构采用机械式操动机构,随着科技的发展,逐渐出现了电磁式、弹簧式等不同类型的真空断路器操动机构。
目前,随着智能化和自动化技术的发展,真空断路器操动机构正向着智能化、模块化、小型化的方向发展,同时也在不断提高其可靠性和寿命。
真空断路器操动机构的历史与发展02真空断路器操动机构的核心技术真空灭弧室技术真空灭弧室技术是真空断路器的核心部分,它利用高真空作为绝缘介质,使得电流在真空中迅速切断,具有极高的绝缘性能和灭弧能力。
真空灭弧室的触头材料要求高,需要具有良好的耐高温、耐高压和抗电弧烧蚀的能力,常用的触头材料有铜铬合金、铜钨合金等。
真空灭弧室的制造工艺复杂,需要严格控制气体的纯度和微量气体成分,以确保其真空度达到要求。
弹簧操动机构需要设计合理的弹簧参数和机械传动机构,以保证断路器动作的稳定性和可靠性。
弹簧操动机构的缺点是体积较大,对于小型化、集成化的断路器设计存在一定的限制。
A真空开关发展史

真空开关在电力系统、电机控制、轨道交通、新能源等领域具有广泛的应用,对 于保障电力系统的安全稳定运行和促进相关产业的发展具有重要意义。
02
真空开关的早期发展
早期的真空开关技术
真空技术的起源
早期实验与探索
真空技术最早可追溯到17世纪,当时 人们开始探索真空的生成和维持方法。
智能化
随着智能化技术的普及,真空开 关将逐步实现智能化,具备远程 控制、状态监测和故障诊断等功 能,提高运行效率和安全性。
环保与节能
随着环保意识的提高,真空开关 将更加注重环保和节能,采用新 型绝缘材料和节能技术,降低能 耗和减少对环境的影响。
真空开关在未来的应用前景
智能电网建设
真空开关作为智能电网中的重要组成部分,将在智能电网 建设中发挥重要作用,保障电网的安全、稳定和高效运行。
a真空开关发展史
• 引言 • 真空开关的早期发展 • 真空开关的现代发展 • 真空开关的未来展望 • 结论
01
引言
目的和背景
01
研究真空开关的发展历程,了解 其技术进步和应用领域的发展趋 势。
02
分析真空开关在不同历史阶段的 特点和作用,为现代真空开关技 术的发展和应用提供借鉴。
真空开关的定义和重要性
科学家和工程师们开始进行一系列实 验,探索真空开关的原理和可行性。
真空开关的初步设想
随着真空技术的进步,人们开始设想 将真空技术应用于开关设备,以提高 其性能和可靠性。
真空开关的初步应用
01
02
03
初步应用领域
真空开关最初被应用于高 电压、大电流的电力系统, 以提高电网的稳定性和安 全性。
10kV户外真空断路器的结构分析及技术的发展
10kV户外真空断路器的结构分析及技术的发展由于DW5等型号的户外柱上油断路器开断短路电流能力的明显不足,而易造成事故的教训,在城(农)网的改造中逐渐被淘汰;户外柱上真空断路器和SF6断路器是用户选择的基本产品。
以上两种绝缘介质和灭弧原理绝然不同的断路器,在实际运行中显示出各自的优势和不足之处。
客观存在的产品自身的特点、生产工艺用材料的特殊要求,使真空断路器受到更多的青睐。
这是由于真空技术水平的提高和生产厂工艺技术进步的结果,其中也包含着广大用户对于真空开关日益增强的信心。
1 关于两种断路器的讨论及真空技术的发展七十年代在世界范围内展开的关于真空和SF6开关的论战,至今仍在继续,但是争论的实质内容已经不同。
当年的论战促进了真空断路器的发展。
如采用CuCr触头材料和纵向磁场提高开断电流,使真空断路器在开断容量上有了大的突破;利用低过电压触头材料降低过电压,截流水平降至常规值的1/10;减少零部件数量,提高可靠性;减少真空灭弧室的尺寸和制造成本,出现了小型化真空灭弧室等。
因此,七十年代论战的某些重要论点也随着时间的推移和真空技术的发展而不再存在,大量的真空断路器进入电网。
如日本到1978年25万台柱上油断路器全部被换成柱上真空断路器;80年代末期英国真空断路器的市场占有率约为50%,SF6占20%;据EEC(共同体)统计,90年代初期的中压市场,SF6和真空断路器的销售额之比为2∶3;在我国近几年真空断路器市场的市场占有率更是优于SF6断路器;1996年在国内生产的10kV各类断路器中,SF6断路器占4.78%,真空断路器占64.93%。
1997年SF6断路器占6.34%(约6000台),真空断路器占70.79%(约50000台),真空断路器的市场占有率和销售增长率同步增长。
七十年代的论战得出一个共识:真空和SF6断路器应发挥各自的优势,促进高压电器设计和制造水平的提高。
在110kV以上SF6的地位是稳定的,但照目前真空技术发展的速度来看,我国110kV真空灭弧室的问世只是时间问题。
我国真空断路器行业的发展历史
书山有路勤为径,学海无涯苦作舟
我国真空断路器行业的发展历史
人类从事将真空作为灭弧和绝缘介质的应用研究,迄今已有一百多年的历史。
早在1893 年,美国人里顿豪斯就设计出世界上第1 只真空灭弧室并以专利的形式发表;1920 年,瑞典佛加公司研制出世界上第一台真空开关;1926 年,加里福尼亚工学院的索伦森教授发表了真空开关的试验结果,显示了在真空中分断电流的可能性,并预言应用真空开关的时代不久就会到来。
但因分断能力小,又受到真空技术和真空材料发展水平的限制,尚不能投入实际使用,使得真空开关在工业上的实际应用被大大推迟了。
到1950 年前后,随着真空技术以及相关技术如冶金技术等的发展,真空灭弧室的制造技术得到了提高,又重新开始了真空开关在工业上应用的研究。
1956 年,罗斯对杰宁无线电制造公司生产的用于高频回路的真空开关进行了改造,试制出了15kV、200A 的真空开关。
50 年代美国才制成第一批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4 千安的水平。
二十世纪70 年代初,全球范围掀起的中压开关无油化浪潮给真空开关带来了前所未有的发展机遇。
80 年代中期,真空断路器的分断能力已达100 千安。
凭借自身巨大的技术优势,真空开关仅用了不到20 年的时间就取代少油开关而成为中压领域的主导产品。
目前单断口真空断路器已达到145kV 电压等级,短路开断电流已达到200kA。
我国真空断路器的发展概况
1958 年,由西安交通大学电器教研室和当时的西安高压开关整流器厂合作成立了一个厂校联合研制小组,由王季梅副教授和童永潮总工程师负责,正。
真空断路器简介
• 真空断路器是一种使用真空作为 绝缘和灭弧介质的断路器。由于 其具有较高的绝缘性能和灭弧能 力,真空断路器在电力系统中的 应用广泛。
THANKS
谢谢您的观看
02
真空断路器能够实现建筑配电系统的智能化控制,如远程控制
、定时控制等。
真空断路器在建筑配电系统中的主要作用是保护电路安全,防
03
止电流过载、短路等故障对设备和建筑造成损坏。
04
真空断路器的选择与使用
选择依据
额定电流
根据电路的额定电流选择合适的真空 断路器,确保断路器能够承受负载电 流。
短路电流
工作原理
01
真空断路器利用真空的绝缘性和 灭弧性,在触头开断过程中,产 生的电弧在真空中迅速熄灭,从 而实现对电路的开断。
02
触头设计通常采用特殊结构,如 “磁吹”或“金属喷溅”技术, 以提高开断能力和电弧控制效果 。
结构组成
真空灭弧室
是真空断路器的核心部分,包 含触头、屏蔽罩、波纹管等部 件,用于产生和消散真空中的
真空断路器简介
汇报人: 2024-01-08
目录
• 真空断路器概述 • 真空断路器的优点 • 真空断路器的应用 • 真空断路器的选择与使用 • 真空断路器的发展趋势
01
真空断路器概述
定义与特点
定义
真空断路器是一种使用真空作为 绝缘和灭弧介质的断路器。
特点
具有较高的绝缘强度和灭弧能力 ,体积小,重量轻寿命长,维 护简单等优点。
工业自动化
随着工业自动化的发展,真空断 路器在工业控制系统中也得到了
广泛应用。
在工业自动化领域,真空断路器 主要用于控制电动机、变压器等 设备的启停,以及在设备出现故
真空开关技术发展的三个阶段
真空开关技术发展的三个阶段世界上任何事物发展都存在阶段性,从初级中级到高级.通常用“代”来划分.真空断路器的技术发展自然也是如此,以我国真空开关发展史为例,根据其产品设计结构,技术性能可分为三代.第一代真空断路器ZN1-ZN11(上世纪七十年代---八十年代初)结构特点:1.灭弧室:玻璃外壳,CuBiAg,CuBiAl触头材料,阿几米德螺旋槽横向磁场触头结构.2.断路器(只有10kV):大多为传统电磁机构.胶皮分闸缓冲.合分闸运动特性:合闸弹跳只能控制在5ms以内.分闸速度为全程平均速度,没有初分速度的认识.分闸反弹震动严重,大多发生在8—12ms时间段,对后开相熄弧不利(尤其做单相试验).技术指标:开断能力差,大多只有20kA.截流水平高,平均为7,8安培,最大可达十几安培.切电容器重燃率(现场测试)为3-6%.过电压经常损害设备.保护装置尚不完善.此阶段是少油开关一统天下,真空开关很难进入电网.第二代真空断路器ZN12至今(八十年代中至今)结构特点:1.灭弧室:陶瓷外壳,CuCr合金触头材料,杯状横向和纵向磁场触头结构.2.断路器(12-35kV):大多为弹簧机构,油分闸缓冲合分闸运动特性:合闸弹跳时间在2ms以内.分闸速度以起始6mm平均值为度量,开始有初分速度的概念.分闸震动和反弹有所改善,但发生震动时间仍和后开相灭弧时间重叠,灭弧环境不好.技术指标:开断能力大为增加,12kV达63kA,35kV达31.5kA.但由于此阶段断路器结构中某些先天不足,型式试验一次成功率仅88%.截流水平和重燃率有所降低,但仍离不开过电压保护装置.35kV切电容更是一大难题.第二代真空开关的进步得益于国外先进技术的引进,各项技术性能已基本满足市场需要,因而取少油而代之.第三代真空断路器ZN□.从2007年开始.结构特点:1.灭弧室:双动结构,原静触头系统也可动.触头材料和结构不变.2.断路器结构:第三代真空断路器整体设计和第二代有观念性的改变, 利用灭弧室双动结构,将触头压力弹簧由传统的动触头端移至原静端.使断路器初始分闸力由“拉”变为“推”.分闸缓冲器由空气作为缓冲介质.分合闸运动特性:由于采用了导电杆双动结构,触头簧上移,不仅获得起始分闸速度(V。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2、真空灭弧室 真空灭弧室是真空断路器的关键部件,它是采用 玻璃或陶瓷作支撑及密封,内部有动、静触头和屏蔽 罩,室内有负压,真空度为133×10或133×lOJPa, 保证其开断时的灭弧性能和绝缘水平。 真空断路器在真空灭弧室内开断电流并进行灭 弧,而真空断路器本身没有定性、定量监测真空度特 性的装置,所以真空度降低故障为隐性故障,同时,真 空度降低将严重影响真空断路器开断过电流的能力, 并导致断路器的使用寿命急剧下降严重时会引起开 关爆炸。
(3)永磁操动机构 永磁操动机构主要由永久磁铁和分、合闸控制线 圈等部件组成,是用永磁体去实现真空断路器合闸保 持和分闸保持的一种新型的电磁操动机构。当合闸控 制线圈通电时,线圈所产生的磁拉力会使动铁心向下 运动,然后由永久磁铁将动铁心保持在合闸位置;当 分闸线圈通电时,动铁心向反方向运动,同样由永久 磁铁将它保持在分闸位置。由于该机构在控制线圈不 通电流时动铁心有两个稳定工作状态合闸或闸)故也 称为双稳态永磁操动机构。
真空开关的发展促进了真空断路器的产生
1961年,美国通用电气公司开始生产15千伏、分断电流为12.5千安的 真空断路器。 1966年试制成15千伏、26千安和31.5千安的真空断路器,从而使真空 断路器进入了高电压、大容量的电力系统。 20世纪70年代后,日本东芝电气公司研制成功了具有纵向磁场触头的真空 灭弧室,使额定开断电流又进一步提高到5OKA以上。 80年代中期,真空断路器的分断能力已达100千安。 中国从1958年开始研制真空开关,1960年西安交通大学和西安开关整 流器厂共同研制成第一批6.7千伏、分断能力为600安的真空开关;随后又 制成10千伏、分断能力为 1.5千安的三相真空开关。 1969年华光电子管厂和西安高压电器研究所制成了 10千伏、2千安单相 快速真空开关。70年代以后,中国已能独立研制和生产各种规格的真空 开关。 目前真空断路器己广泛用于1OKV、35kV配电系统中,额定开断电流己 能做到5OKA-100KAo有些国家还生产了72kV/84kV级的真空灭弧室, 但数量不多。
(1 )空气绝缘方式 产品的相间绝缘、对地绝缘和灭弧室外绝缘均为空气介 质。这样断路器的真空灭弧室多采用悬挂支撑方式,并且要遵 循严格的安装调试工艺。典型产品国内有江苏长江股份公司 的ZN68-12,国外有西门子公司的3AFJAG及3AH等系列产 品。 干净清洁的空气是良好的绝缘介质,使用历史最悠久。考 虑到环境的影响对单纯以空气作为绝缘介质的断路器及开关 柜的空气绝缘净距和爬电比距作出了规定,在相应试验基础上, 对12kV开关设备要求各相导体相间和对地净距达到125mm, 对于瓷质和有机材料绝缘件的爬电比距分别要求18mm/kV、 2Omm/kVD但有时还免不了发生绝缘事故,在绝缘净距和爬 电比距满足上述规定外最好对裸露母线增加硅橡胶套,以进一 步提高绝缘水平。 为了保证空气绝缘净距和爬电比距致使该类型产品的小 型化比较困难。
真空断路器操动机构的发展历程 (1)电磁操动机构。 最早应用在真空断路器上的操动机构是通过电磁力去实现分、 合闸的,故也称为电磁操动机构。 优点: 1.结构相对简单,零件数量少,制造成本低; 2.开距小(8 ~25mm),较好地迎合了真空灭弧室的要 求。 缺点: 1.合闸线圈功率大,配套的电源设备价格昂贵; 2.操作时冲击力大,操作时间长; 3.合闸接触力小,易引起触头跳动,从而产生连续、呈衰减趋势 的电火花; 4.结构笨重,不利于小型化及配网自动化。 由于电磁操动机构存在上述较多缺陷,故而逐步被市场所淘汰, 取而代之的是后续研制的弹簧操动机构
近年来,我国真空断路器的生产发展也很快。目前 国内真空灭弧室的技术与国外产品不相上下,有采用 纵向、横向的磁场技术、采用中央引燃触头技术的 真空灭弧室,Cu-Cr合金材料制成触头已成功地开断 5OKA、63kAo中国的真空灭弧室已达到较高的水 平,真空断路器完全可以选用国产的真空灭弧室。
3、操动机构的发展 随着新材料的应用和新型结构的触头不断研制成功,真空断路 器凭借真空灭弧室无与伦比的开断特性,其电气寿命和机械寿命 大大增加,逐渐替代了老式的油开关,被广泛应用于6~10.5kV 的中压电力系统中作为控制和分配电能的开关。 真空断路器的主要功能归根到底是体现在触头的分、合动作上, 而触头的分、合动作主要是通过“操动机构”来实现的,因此真 空断路器操动机构的性能和质量优劣,将对真空断路器的工作性 能和可靠性起到至关重要的作用。
(1)提高了产品的绝缘水平及抗污能力。 (2)小型化,减小了断路器及其配用的开关柜体积。 (3)防止了真空灭弧室易受外界撞击的危险。 (4)增强了主回路的外爬距,提高了灭弧室耐受电压水 平。 (5)灭弧室的免维护,为断路器免维护创造了条件。 固封式真空断路器的电气性能除了决定真空灭 弧室外,极柱的结构设计也至关重要。极柱结构除考 虑绝缘外,还应考虑强度及散热问题。大电流情况下, 甚至要与真空灭弧室一并考虑。从性能、成本上综 合考虑,真空灭弧室亦单独设计成一个系列较为合理。
(3 )固封极柱绝缘方式 固封极柱又称为浇注式极柱结构,这是中压真空断路器绝缘 结构的重大变革。固封式真空断路器的研究工作始于上个世 纪末,德国ABBCalorEIIlang公司为发展免维护真空断路器 而开发在国内,2003年7月西安高压电器研究所与厦门华电开 关有限公司联合开发的ZN96(VEP)-12/1250-315型固封 式真空断路器率先通过国家级鉴定,之后该产品发展很快,高参 数产品不断推出产品正在完成系列化,它已经成为近年来发展 最快的一类高压电器产品。 它的主要特点是将真空灭弧室及导电端子等零件用环氧 树脂通过APG工艺(环氧树脂自动压力凝胶工艺)包封成极柱, 然后与机构组装成断路器。 固封式真空断路器的结构在机构部分根据选用不同的机 构可能差异比较大些,但极柱的外形、结构差异不大,但其功能 都是一样的,它的优点主要有:
我国为了使断路器赶上国际先进水平,决定把开发智能化断 路器列为“八五”重点开发项目. 目前国内有的厂正在着手开发4000A、5000A的智能型断 路器
( 4) 低过电压 真空断路器开断小电流容易发生截流,引起过电 压。过电压是人们使用真空断路器最关心的问题。 一般解决方法有两种:第一种是加装过电压吸收装置 (RC回路、ZnO避雷器),但它作为真空断路器的附加 装置,不仅使真空断路器结构复杂化,而且增加成本; 另一种方法也是今后要致力研究的课题,采用低电压 触头材料。研究采用低电压触头材料日本几家公司 走在前列。富士康公司开发了CuCr添加高蒸气材料、 三菱公司开发了CuCrBiα多元触头材料,东芝公司开 发了新型的AgWC触头材料开断短路电流达40KA。
永磁操动机构的优点 1)通过双线圈分别控制分、合闸操作。即合闸线圈只控制 合闸操作,分闸线圈只控制分闸操作,提高了机构的可靠性。 2)采用了全新的磁路设计,增大了分、合闸的保持力,减 小了分、合闸时对线圈电流的要求,降低了能耗。 3)机构的下部基座设计有联动轴,可保证分合闸操作时三 相同期性,控制了首开相燃弧时间(1ms内)。 4)机构的机械寿命可高达10万次,与传统的电磁机构和 弹簧机构相比,机械寿命至少提高3倍以上。 5)机构是通过动铁心与主轴传动拐臂相连直接驱动动触头 的,简化了传动链,无需机械脱、锁扣装置,减少了故障源。
(2)弹簧操动机构。 弹簧操动机构是利用交、直流两用电动机对弹簧进行 预储能,利用弹簧的弹性势能去进行分、合闸操作的。 优点 1.对电源要求低,冲击力较小; 2.可获得较高的合闸速度,能实现快速自动重合闸。 缺点 1.因完全依靠机械传动,故传动机构复杂,零件数量多, 故障率较高; 2.零件加工精度要求高,制造工艺复杂,制造成本较高。 由于弹簧操动机构产品的可靠性不易保证,限制了真 空断路器向电气寿命长、免维护等要求更高的方向发展。 鉴于以上两种操动机构的不足,近年来,一种将永久磁铁 应用于操动机构中的新型的 “永磁操动机构”越来越受到电力行业的关注。
4、绝缘结构的发展 据有关的历史资料对全国电力系统高压断路器 运行中的事故类型统计分析拒分事故占22.67%;拒 合事故占6.48%;开断关合事故占9.07%;绝缘事故 占35.47%;误动事故占7.02%;截流事故占7.95%; 外力及其他事故占11.439毛,其中以绝缘事故和拒 分事故最为突出,约占全部事故的60%。所以绝缘结 构也是真空断路器的一大要点根据相柱绝缘经历的 变化发展,可基本上划分为三代:空气绝缘方式、复合 绝缘方式、固封极柱绝缘方式。
(3)智能化 真空断路器在保留断路器原有的各种功能外,必须 具有对电路的异常状况进行检测与判定以及具有一 定的指令功能等也就是把计算机加入机械系统,使开 关系统有了“大脑”,再加“传感器”采集信息,用光 纤传导信息,使开关系统有了“知觉”,大Байду номын сангаас根据“知 觉”做出判断与决定使系统有了“智能”,这是配电 自动化的需要,也是断路器本身控制保护的需要。如 Alstorn公司的DCX型可编程序数字控制装置,ABB 公司的REF542型控制和保护装置,西门子公司第二 代数字保护装置等。
真空灭弧室存在的主要问题真空度降低。真空度降低的主 要原因有以下几点。 (1)真空断路器是一个比较娇嫩的元件,电子管厂出厂后, 经过多次运输颠簸、安装震动、意外碰撞等,都有可能产生玻 璃或陶瓷封接的渗漏。 (2)真空灭弧室材质或制作工艺存在间题,多次操作后出 现漏点。 (3)分体式真空断路器,如使用电磁式操作机构,在操作时, 由于操作连杆的距离比较大,直接影响开关的同期、弹跳、超 行程等特性加快真空度降低。 真空灭弧室真空度降低的处理方法: 经常观察真空灭弧室定期使用真空开关真空度测试仪对 真空灭弧室进行真空度的测量,确保真空灭弧室的真空度在规 定范围内;当真空度降低时,必须更换真空灭弧室,并做好行程、 同期、弹跳等特性试验。
(2) 复合绝缘方式 产品的绝缘结构采用固体绝缘和空气绝缘相结 合的方法,一方面提高了绝缘性能,另一方面可以减少 设备的尺寸。采用绝缘套筒式结构,真空灭弧室通过 螺栓固定在环氧树脂绝缘套筒内然后与机构组装成 断路器。这种断路器技术日趋成熟,具有代表性的产 品如国产ZN63A、ZN63B型和ABB公司技术产品 VD4型断路器。 这些措施提高了相间和对地的绝缘,可以避免外 部机械力对灭弧室的冲撞,断路器尺寸也能减小,但是 环境气候条件对灭弧室外绝缘的影响还不可避免,对 极柱的装配还是有比较高的工艺要求。
