砂浆保水性试验操作规程
砌筑水泥的保水率测定方法
砌筑水泥的保水率测定方法1原理按规定方法,用滤纸片吸取流动度在一定范围的新拌水泥砂浆中的水,以吸水处理后砂浆中保留的水量占初始水量的质量百分比衡量砂浆保水率。
2 仪器和设备2.1刚性试模，圆形，内径100mm±1mm.内部有效深度25mm±1mm。
2.2 刚性底板，圆形，无孔，直径110mm±5mm，厚度5mm±1mm 2.3 干燥滤纸，慢速定量滤纸，直径110mm±1mm。
2.4 金属滤网，网格尺寸45μm，圆形，直径110mm±1mm。
2.5 金属刮刀。
2.6 电子天平，量程不小于2kg，分度值不大于0.1g。
2.7 铁砣，质量为2kg。
3 操作步骤3.1 称量空的干燥试模质量,精确到0.1g；称量8 张未使用的滤纸质量,精确到0.1 g。
3.2砂浆按GB/T17671的规定进行搅拌，搅拌后的砂浆按GB/T2419测定流动度。
当砂浆的流动度在180mm～190mm范围内，记录此时的加水量；当砂浆的流动度小于180 mm 或大于190mm时，重新调整加水量，直至流动度达到180mm～190mm为止。
3.3 当砂浆的流动度在规定范围内时,将搅拌锅中剩余的砂浆在低速下重新搅拌 15 s，然后用金属刮刀将砂浆装满试模并抹平表面。
3.4 称量装满砂浆的试模质量,精确到 0.1 g。
用金属滤网盖住砂浆表面,并在金属滤网顶部放上8张已称量的滤纸，滤纸上放刚性底板。
将试模翻转180°，置于一水平面上，在试模上放置2kg的铁砣。
300s ±5s后移去铁砣，将试模再翻转180°，移去刚性底板、滤纸和金属滤网。
称量吸水后的滤纸质量,精确到 0.1 g。
3.5重复试验一次。
4 保水率的计算按式(1)计算吸水前砂浆中初始水的质量:m= (1)式中:m z--吸水前砂浆中初始水的质量,单位为克(g)；m y--砂浆的用水量,单位为克(g)；m w--装满砂浆的试模质量,单位为克(g)；m u--空的干燥试模质量,单位为克(g)。
建筑砂浆基本性能试验作业指导书
建筑砂浆凝结时间试验一、 编制目的为确保试验人员对有关建筑砂浆凝结时间实验的正确理解执行，特制定本作业指导书。
二、适用范围本方法适用于测定砌筑砂浆和抹灰砂浆以贯入阻力表示的凝结时间三、执行标准《建筑砂浆基本性能试验方法》JGJ/T70-2009四、人员检测人员必须经省建设厅培训考核并获取相应岗位合格证书。
五、检验仪器设备1. 砂浆凝结时间测定仪2. 台秤（感量0.5N ）3. 定时钟等六、操作程序将搅拌均匀的砂浆装入试模内，离上口平面约10毫米抹平，将试模放在压力器圆盘上，此时将压力器指针调到零位（旋动调零螺母），然后用手将压杆垂直向下施压力，在10秒时间内将试针贯入砂浆25mmaa 为止。
七、计算与评定砂浆贯入阻力计算：p pp A Nfp f贯入阻力值，MPa ； p N贯入深度至25mm 时所需的静压力，N ； pA 贯入度试针的截面积，即30mm 2。
a 。
MPa 时对应的时间作为砂浆的凝结时间。
凝结时间从水泥与水接触时开始计算。
试验时，应在一盘内取二个试样，取二个试验结果的算术平均值作为该砂浆的凝结时间值。
两次试验结果的差值不应超过30min ，则若两测值之差超过30min 时，该组试验结果无效，则应重新做。
砂浆立方体抗压强度试验一、编制目的为确保试验人员对有关砂浆立方体抗压强度试验的正确理解执行，特制定本作业指导书。
二、适用范围本方法适用于测定砂浆立方体的抗压强度三、执行标准《建筑砂浆基本性能试验方法》JGJ/T70-2009四、人员检测人员必须经省建设厅培训考核并获取相应岗位合格证书。
五、检验仪器设备1、压力试验机2、垫板3、刚直尺六、操作步骤1．砂浆试块标准养护条件水泥混合砂浆20±3℃，相对湿度60~80%；（水泥间）水泥砂浆和微沫砂浆20±3℃，相对湿度90%以上。
（养护室）2．试验前先将试件擦试干净，测量精确至1mm，并据此计算试件承压面积。
如实测尺寸与公称尺寸之差不超过1mm，可按公称尺寸进行计算；试件如有缺角或明显的不平整，应记录。
水泥胶砂保水量测定方法
水泥胶砂保水量测定方法说到水泥胶砂的保水量测定，这个听起来有点高大上的东西，其实并没有那么复杂。
水泥胶砂，简单来说，就是水泥和细沙按一定比例混合后搅拌出来的一种混合物。
它的用途广泛，很多建筑工程中都会用到，尤其是铺设地面、墙面，或者做一些基础工程时，常常要用到这种“沙土水泥”混合物。
而保水量呢，就是看它在一定条件下，能保持多少水分。
你知道的，水泥砂浆里有水，如果水分蒸发得太快，水泥就没办法正常硬化，最终可能会影响到建筑质量，甚至出现裂缝或是强度不够。
所以，这个保水量的测试，重要性就不言而喻了。
怎么测定水泥胶砂的保水量呢？我们得知道水泥胶砂的搅拌状况。
你别以为它就是随便一搅拌就行，讲究的可是有讲究的，必须得让水泥和砂子均匀混合，达到合适的湿度。
再说了，搅拌这个活儿，也不是一上来就能轻松搞定的事儿，要是搅拌得不够均匀，水泥跟水就不会充分结合，直接影响到测定的结果。
搅拌完成后，水泥胶砂就进入了保水量测试的正题——我们要在一定时间内，测量水泥胶砂的失水量，也就是看它在自然条件下，水分会流失多少。
这时候，测试的设备就显得特别重要了。
一般来说，常见的就是用一个漏斗状的仪器，精密一点的也有用专门的测试盒，做完一系列准备工作后，把胶砂放进去，然后看一段时间内，水泥胶砂的表面蒸发掉多少水分。
你可以想象，那水蒸气在空气中消失的样子，感觉就像是眼前的建筑材料在悄悄“流失”它的生命力，真的是一种让人心疼的景象。
所以，保水量越大，表示水泥胶砂的保持水分的能力越强，也意味着它在使用过程中不容易过快干涸，能够更好地完成任务。
哦，对了，这个过程中的环境温度也是很重要的！大家都知道，温度越高，水分蒸发得越快。
所以，测试时要控制好实验室的温度，一般保持在一定的范围内，避免外界温度对结果产生影响。
你可别小看这些细节，一旦温度不合适，测试的结果就可能完全失真，最后得出来的数字全都是一堆假象，根本不能反映水泥胶砂的真实状况。
保水量的测试其实也有它的标准要求。
砂浆性能试验方法标准
砂浆性能试验方法标准砂浆是建筑工程中常用的一种材料，其性能对工程质量有着重要的影响。
为了对砂浆的性能进行准确的评定，需要依据一定的试验方法标准进行测试。
本文将就砂浆性能试验方法标准进行介绍，以便相关人员能够更好地进行砂浆性能测试工作。
一、试验材料准备。
砂浆性能试验的第一步是准备试验材料。
通常情况下，砂浆的主要组成部分包括水泥、砂子和水。
在进行试验之前，需要对这些原材料进行质量检验，确保其符合相关标准要求。
同时，还需要对试验所需的设备和仪器进行检查和校准，以确保试验结果的准确性。
二、试验方法选择。
根据不同的砂浆性能指标，选择相应的试验方法进行测试。
常见的砂浆性能指标包括抗压强度、抗拉强度、抗渗性能等。
针对不同的性能指标，可以选择不同的试验方法，如标准振实度试验、抗压强度试验、抗拉强度试验等。
在选择试验方法时，需要严格遵循相关标准，确保试验的科学性和准确性。
三、试验过程操作。
在进行砂浆性能试验时，需要严格按照试验方法标准进行操作。
首先是配制砂浆样品，按照一定的配合比将水泥、砂子和水混合搅拌，制成试验样品。
然后进行振实度试验、抗压强度试验、抗拉强度试验等，记录试验数据并进行分析。
在试验过程中，需要严格控制试验条件，确保试验结果的可比性和准确性。
四、试验结果分析。
试验结束后，需要对试验结果进行分析和评定。
根据试验数据，计算砂浆的各项性能指标，并与相关标准进行对比。
通过对试验结果的分析，可以评定砂浆的性能是否符合要求，为工程质量提供重要参考依据。
同时，还可以根据试验结果对砂浆配合比和施工工艺进行调整和优化。
五、试验报告编写。
最后，根据试验结果编写试验报告。
试验报告应包括试验目的、试验方法、试验过程、试验结果等内容，以及对试验结果的分析和评定。
试验报告应严格按照相关标准要求进行编写，确保内容的科学性和准确性。
试验报告是对砂浆性能试验工作的总结和归纳，也是对工程质量的一种保障。
综上所述，砂浆性能试验方法标准对于评定砂浆性能具有重要意义。
预拌砂浆保水性测定注意事项

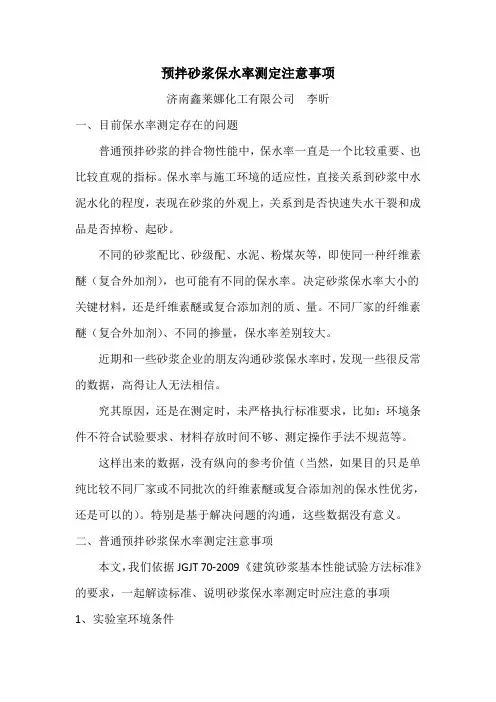

预拌砂浆保水率测定注意事项济南鑫莱娜化工有限公司李昕一、目前保水率测定存在的问题普通预拌砂浆的拌合物性能中，保水率一直是一个比较重要、也比较直观的指标。
保水率与施工环境的适应性，直接关系到砂浆中水泥水化的程度，表现在砂浆的外观上，关系到是否快速失水干裂和成品是否掉粉、起砂。
不同的砂浆配比、砂级配、水泥、粉煤灰等，即使同一种纤维素醚（复合外加剂），也可能有不同的保水率。
决定砂浆保水率大小的关键材料，还是纤维素醚或复合添加剂的质、量。
不同厂家的纤维素醚（复合外加剂）、不同的掺量，保水率差别较大。
近期和一些砂浆企业的朋友沟通砂浆保水率时，发现一些很反常的数据，高得让人无法相信。
究其原因，还是在测定时，未严格执行标准要求，比如：环境条件不符合试验要求、材料存放时间不够、测定操作手法不规范等。
这样出来的数据，没有纵向的参考价值（当然，如果目的只是单纯比较不同厂家或不同批次的纤维素醚或复合添加剂的保水性优劣，还是可以的）。
特别是基于解决问题的沟通，这些数据没有意义。
二、普通预拌砂浆保水率测定注意事项本文，我们依据JGJT 70-2009 《建筑砂浆基本性能试验方法标准》的要求，一起解读标准、说明砂浆保水率测定时应注意的事项1、实验室环境条件温度：标准试验温度为23±2°C。
拌合时实验室的环境温度应保持在20±5°C。
实际操作时，拌合物温度差别较大时，如15°C和25°C条件下测定的数据还是有较大差别的。
为了数据的一致性，尽可能保持在接近23°C的环境温度。
相对湿度：实验室内的相对湿度一般应保持在50－70％。
相对湿度较低时测定的保水率比标准条件下要稍低。
风速：一般来说，测定的区域应避开空调出风口，避免直吹。
直吹到的区域，测定的保水率比相对要稍低。
2、材料存放在实验室进行测定保水率时，所用的所有材料（包括试验用水），都应该提前24小时放进实验室。
砂浆保水性作业指导书 精品
砂浆保水性作业指导书编制人：审批人：日期：砂浆保水性作业指导书一、编制目的为确保操作熟练、规范和检测数据的准确可靠、有效。
二、检测原理本方法适用于测定砂浆保水性，以判定砂浆拌合物在运输及停放时内部组分的稳定性。
三、检测环境20±5℃四、标记和样品数量建筑砂浆试验用料应从同一盘砂浆或同一车砂浆中取样。
取样量应不少于试验所需量的4倍。
五、取样要求1、施工中取样进行砂浆试验时，其取样方法和原则应按相应的施工验收规范执行。
一般在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位取样。
现场取来的试样，试验前应人工搅拌均匀。
2、从取样完毕到开始进行各项性能试验不宜超过15min。
3、在试验室制备砂浆拌合物时，试验所用原材料应与现场使用材料一致。
砂应通过公称粒径5mm 筛。
材料用量应以质量计，称量精度：水泥、外加剂、掺合料等为±0.5%；砂为±1%。
时应采用机械搅拌，搅拌的用量宜为搅拌机容量的30%～70%，搅拌时间不应少于120s。
掺有掺合料和外加剂的砂浆，其搅拌时间不应少于180s 。
六、仪器设备1、金属或硬塑料圆环试模内径100mm、内部高度25mm；2、可密封的取样容器，应清洁、干燥；3、2kg的重物；4、医用棉纱，尺寸为110mm×110mm，宜选用纱线稀疏，厚度较薄的棉纱；5、超白滤纸，符合《化学分析滤纸》GB/T1914 中速定性滤纸。
直径110mm，200g/m2；6、2片金属或玻璃的方形或圆形不透水片，边长或直径大于110mm；7、天平：量程200g, 感量0.1g；量程2000g, 感量1g；8、烘箱。
七、检测依据JGJ/T70-2009《建筑砂浆基本性能试验方法标准》八、试验步骤1、称量下不透水片与干燥试模质量m1和8 片中速定性滤纸质量m2。
2、将砂浆拌合物一次性填入试模，并用抹刀插捣数次，当填充砂浆略高于试模边缘时，用抹刀以45°角一次性将试模表面多余的砂浆刮去，然后再用抹刀以较平的角度在试模表面反方向将砂浆刮平。
保水性试验装置校验规程及校验记录
砼劈裂抗拉装置校验方法
1范围
1.1本方法适用于新购或使用中的保水性试验装置的校验。
1.2保水性试验装置系用于按《建筑砂浆基本性能试验方法》JGJ/T 70-2009中保水性试验的主要使用仪器。
2技术要求
2.1 试模为金属圆环，并配有2片金属或玻璃的方形或圆形不透水片，配有圆形金属滤网。
2.2尺寸要求：
试模半径为100mm，内部高度为25mm，金属滤网直径为（110±1）mm，不透水片直径大于110mm。
2.3配备的重物的质量为2kg：
3校验项目
3.1外观。
3.2尺寸。
3.3 配备的重物的质量。
4环境条件及校验用标准器具
4.1环境条件
温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。
4.2校验用标准器具
4.2.1钢直尺：量程1000mm，分度值1mm。
4.2.2游标卡尺：量程500mm，分度值0.02mm。
4.2.3电子天平：量程3000g，分度值0.1g。
5校验方法
5.1感官检查，要符合第2.1条要求。
5.2用游标卡尺和钢直尺，测量试模半径，内部高度，金属滤网直径，不透水片直径。
5.3用电子天平测配备的重物的质量。
6校验结果处理
6.1全部校验项目均符合技术要求为合格。
6.2校验周期为12个月。
7附录
7.1校验记录格式如表所示
砼劈裂抗拉装置校验记录
校验编号：表。
砂浆保水率测定仪测定方法
砂浆保水率测定仪测定方法我跟你说哈，砂浆保水率测定仪那点事儿，我可真是摸索了好久。
一开始我都不知道从哪儿下手呢，就瞎鼓捣。
我把这个测定仪拿过来，就像面对一个陌生的小怪兽一样。
首先呢，你得准备好要测的砂浆样品，这就像是给小怪兽准备食物一样。
可我第一次就犯错了，砂浆的比例都没调好，结果测出来的数据那肯定是不靠谱的。
我慢慢知道了，制作砂浆样品得按照严格的比例来。
然后把制作好的砂浆放到这个测定仪规定的容器里，这感觉就像是给小怪兽的食物装盘，不能多也不能少。
我记得有一次，我在放置容器的时候没放好，稍微有点倾斜，我还没在意就继续测了，结果数据又不对。
后来我才意识到，每一个小步骤都可能影响最终结果。
这就好比你给汽车换轮胎，每一个螺丝没拧对，车开起来就会有问题。
还有很重要的一点，这个测定仪好多按钮和设置啥的。
我一开始根本弄不懂那些个数字和参数的意义。
经过好多次尝试，我发现就得仔细看说明书，不能嫌麻烦。
比如说有个参数是关于什么保湿时间的设置的，我开始都没注意，以为按照默认就行，其实不同的砂浆种类这个时间得适当调整。
在操作这个测定仪的时候，就像是走钢丝，得小心翼翼的。
你得按照步骤一点点来，先把样品放好，设置好各种参数，然后启动仪器。
仪器运行的时候，你就盯着看，看有没有什么异常情况，这就好比你看着锅里煮的东西，你得时刻注意它有没有烧干或者溢出来。
我也不敢说我现在就完全掌握了，有时候我还是会打怵去做这个测定仪的测定。
但是呢，经过这么多的失败和一点小成功，我觉得关键就是得细心，注意每个小细节。
慢慢来，多做几次就会有感觉了。
一旦你掌握了它的规律，就会觉得也不是那么难了。
而且每次做的时候，最好把当中用到的数据啥的都记录下来，这样就算这次出错了，也能方便分析到底是哪儿不对了。
这就像是你做数学题的时候，你要把解题步骤写下来，这样你才能知道自己哪一步出问题了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砂浆保水性试验操作规程
1、 称量底部不透水片与干燥试模质量m1和15片中速定性滤纸质量m2;
2、 将砂浆拌合物一次性装入试模，并用抹刀插捣数次，当装入的砂浆略高于试模边缘时，用抹刀以45°角一次性将试模表面多余的砂浆刮去，然后再用抹刀以较平的角度在试模表面反方向将砂浆刮平；
3、 抹掉试模边的砂浆，称量试模、底训不透水片与砂浆总质量m3;
4、 用用金属滤网覆盖在砂浆表面，再在滤网表面放上15片滤纸，用上不透片盖在滤纸表面，以2㎏的重物把上部不透片压住；
5、 静置3min 后移走重物及不部不透片，取出滤纸（不包括滤网），迅速称理滤纸质量m4；
6、 按照砂浆的配比及加水量计算砂浆的含水率。
砂浆保水率计算式：
W=)(10013341⨯⎥⎦
⎤⎢⎣⎡-⨯--m m a m m 式中 W---砂浆保水率（%）；
M1---底部不透水片与干燥试模质量（g ），精确至1g; M2---15片滤纸吸水前的质量（g ）, 精确至0.1g;
M3---试模、底部不透水片与砂浆总质量（g ），精确至1g; M4---15片滤纸吸水后的质量（g ）, 精确至0.1g;
a----砂浆含水率（%）。
