泄压防爆装置
常见泄压设施
常见泄压设施作者：佚名来源：本站编辑发布时间：2008年01月24日点击数：504 【字体：小大】【收藏】【打印文章】泄压设备包括安全阀、爆破片、防爆帽、防爆门、防爆球阀、放空阀门等。
（1）安全阀。
安全阀按其结构和作用原理可分为静重式、杠杆式和弹簧式等。
安全阀的选用，应根据压力容器的工作压力、温度、介质特征来确定。
选用时，除了注意正确选型，还要注意它的压力范围和排气量。
（2）防爆片。
防爆片又叫防爆膜（板），它的作用是侧重于排除设备内的气体、蒸汽或粉尘等发生化学性爆炸时产生的压力。
一般使用在以下几种场合：①存在爆炸或异常反应使压力瞬间急剧上升的场合，这种场合弹簧式安全阀由于惯性而不相适应；②不允许介质有任何泄漏的场合，而安全阀一般总有微量的泄漏；③生产过程中产生大量沉淀或粘附物、妨碍安全阀正常动作的场合。
（3）防爆门（窗）。
防爆门（窗）实际上是一个防爆翻版。
一般装设在燃烧炉（室）壁上。
防爆门的总面积一般不少于2500cm2/m3（按燃烧室内净容积计算）。
为防止气体喷出时将人烧伤或翻开的盖子将人打伤，防爆门应装设在人不常去地方，高度不低于2m。
（4）防爆球阀。
有的加热炉在燃烧室底部设置防爆球阀。
（5）防爆帽。
防爆帽又称爆破帽，也是一种断裂性的安全泄压装置。
防爆帽的样式较多，它的主要原件就是一个一端封闭、中间具有一薄弱断面的厚壁短管。
当容器内的压力超过规定，使薄弱断面上的拉伸压力达到材料的强度极限时，防爆帽即从此处断裂，气体由管孔中排出。
（6）放空管。
当反应物料发生剧烈反应，采取加强冷却、减少投料等措施不能阻止超温、超压、爆聚、分解爆炸事故发生的设备，应设置自动或就地手控紧急放空管。
厂内有火炬时，紧急放空管可经阻火器连接到通往火炬的管道。
（7）放空火炬。
放空火炬平时应加强检查和维护，以保证其燃烧的正常功能，以便生产不正常时所排出的物料能够及时烧掉。
常见泄压装置有哪些？作者：佚名来源：本站编辑发布时间：2008年01月24日点击数：456 【字体：小大】【收藏】【打印文章】安全泄压装置按结构形式可分为阀型、断裂型、熔化型和组合型等几种。
防爆泄压阀工作原理
防爆泄压阀工作原理
阀芯通过弹簧与底座相连，弹簧起到控制阀芯关闭和开启的作用。
当
压力容器内部压力达到设置值时，力将弹簧压缩，阀芯将自动从密封位置
上升，开始泄压。
当阀芯升起时，容器内部压力逐渐通过阀座间的空隙传导到阀座上，
进而通过阀芯上的通道流入流阻孔，最终通过安全出口泄放出来。
阀座和
阀芯上的密封圈起到密封作用，防止内部压力从泄压阀之外泄漏。
当压力降低到设定值以下时，弹簧的弹力将阀芯重新推向阀座，恢复
到原来的密封状态。
防爆泄压阀的工作原理是基于力的平衡原理。
当压力超过设定值时，
由于受到的力超过了弹簧的弹力，阀芯就会打开，释放过多的压力。
而当
压力降低到设定值以下时，受到的力小于弹簧的弹力，弹簧会将阀芯重新
推回阀座，实现阀门的关闭。
总结起来，防爆泄压阀是一种通过力平衡原理工作的安全装置。
它能
自动调节系统内部压力，避免设备和人员受到过高压力的危害。
通过适当
设置开启压力和关闭压力，可以满足不同系统对于防爆泄压阀的安全要求。
爆破片、防爆门、放空管--教案
P1：大家好，我是孙珞老师，今天我们继续学习防火防爆泄压装置。
P2：防爆泄压装置除了安全阀、防爆球阀和呼吸阀以外，我们还经常用到爆破片、防爆门和放空管。
P3:爆破片，又称防爆片、防爆膜、泄爆膜，是在压力突然升高时能自动破裂泄压的一次性安全装置。
它安装在含有可燃气体、蒸气或粉尘等物料的密闭压力容器或管道上，当设备或管道内物料突然升压或瞬间反应超过设计压力时，首先自动爆破泄压，立即将大量气体和热量释放出去，起到降压的作用。
因此，爆破片与安全阀不同，不能恢复原来状态，造成操作中断，但是它具有密封性好，反应迅速，灵敏度高，泄放量大，对黏性大、腐蚀性强的介质也能适应。
①防爆片的使用场所。
防爆片通常应用在以下场所：第一，有爆燃或异常反应存在，使压力瞬间急剧上升突然超压或发生爆炸的设备；第二，不允许介质有任何泄漏的设备，物料粘度高和腐蚀性强的设备系统以及物料易于结晶或聚合有可能堵塞安全阀和不允许流体有任何泄漏的设备；第三，气体排放口径小于12mm，或大于150mm。
而要求全量泄放或全量泄放时毫无阻碍的设备。
②防爆片的结构与分类。
防爆片装置主要由爆破片与夹持器组成，爆破片是脆性材料的爆破元件，又称防爆膜，夹持器起固定爆破片的作用。
正常生产时压力很小的设备系统，可采用石棉、塑料、玻璃或橡胶等材料制作防爆片；操作压力较高的设备系统，可采用铝、铜、碳钢、不锈钢制作。
按防爆片的断裂特征和形状，可分为拉伸正拱型、失稳反拱型、剪切平板型和弯曲平板型4种类型，如图17-7所示。
防爆片的防爆效率取决于它的材质、厚度和泄压孔面积。
防爆片的爆破压力一般按不超过操作压力25%考虑。
防爆片应有足够的泄压面积，以保证膜片破裂时能及时泄出容器内的压力，防止压力迅速增加而导致容器发生爆炸。
防爆泄压孔的面积一般按0.035~0.08m2/m3计算，但对含有氢和乙炔的设备系统则应大于0.4m2/m3。
对室内设备，为防止防爆片爆破后，大量易燃易爆物料充入空间，扩大灾害，可在防爆片的爆破孔上接装通向室外安全地点的导爆筒。
防火防爆安全装置
防火防爆安全装置防火防爆安全装置分为哪几类？其作用是什么？防火防爆安全装置分为阻火设备和防爆泄压设备两大类。
它们在系统发生异常状况时能够阻止灾害发生或不使事态扩大，减少事故损失。
单向阀又叫什么阀？其作用是什么？单向阀又叫止逆阀、止回阀。
其作用是只允许流体向一个方向流动，如果出现逆流时，阀门即自动关闭，可以防止高压流体窜入低压系统。
因此也有防止火焰倒窜的作用。
生产中常用的单向阀有升降式、摇板式、球式等。
水封井的作用是什么？水封井是安全液封的一种，设置在含有可燃气体，易燃液体蒸气或油污的污水管道上，以防止燃烧、爆炸沿水管蔓延。
防爆泄压设备有哪几种？其作用是什么？防爆泄压设备包括安全阀、防爆片、防爆门和放空管等。
系统内一旦压强剧增或发生爆炸，可以通过这些设施将压力释放出去，从而减少压力对设备的破坏和爆炸带来的损失。
阻火闸门的作用和原理是什么？阻火闸门是为了阻止火焰沿通风管道蔓延而设置的阻火装置。
在正常情况下，阻火闸门受制于成环状或条状的易熔元件的控制，处于开启状态，一旦着火，温度升高，易熔元件熔化，阻火闸门失去控制，闸门自动关闭，阻断火的蔓延。
易熔元件通常用低熔点合金或有机材料制成。
也有的阻火闸门是手动的，即在遇火警时由人迅速关闭。
安全阀的作用是什么？分为哪几种？安全阀是为了防止设备和容器内异常状况下压力过高引起爆炸而设置的安全装置。
当设备内压力超高时，安全阀自动开启，待压力降至安全范围时再自动关闭，防止设备因压力过高而发生爆炸。
一般安全阀定压为操作压力的l.05～1.10倍。
安全阀按其结构和作用原理分为重力式、杠杆式、弹簧式等等。
工作温度高而压力不太高时选用杠杆式较合适；高压设备宜选用弹簧式；一般常用的是弹簧式安全阀。
设置安全阀应注意什么？设置安全阀时应注意以下几点：（1）容器内有气、液两相物料时安全阀应装在气相部分。
（2）安全阀用于泄放可燃液体时，安全阀的出口应与事故贮罐相连。
当泄放的物料是高温可燃物时，其接收容器应有相应的防护设施。
泄压装置在工程中的应用
丝 路 视 野在气体灭火系统的防护区中设置泄压装置，是为了保证气体灭火系统具有较好的应用性能，防止在防护区灭火剂喷放的过程中，防护区压力过大，破坏防护区的围护结构，另外，防护区内部的压力越大，气体从喷头处喷放出来的阻力也越大，不利于灭火。
一、泄压装置的类型（一）泄压装置从工作原理上分为电动自动泄压阀和机械式自动泄压阀电动自动泄压阀的工作原理是泄压阀安装后，泄压阀的测压装置全天实时监控防护区的压力。
火灾发生后，气体灭火系统启动灭火剂释放，防护区的压力会随之升高。
当压力升到自动泄压阀设定的压力值后，泄压阀装置发出动作信号，执行机构将开启泄压装置的叶片，快速释放防护区内的超压空气，保护防护区结构。
当防护区内的压力下降到相关设定值后，泄压阀的测压装置再发出复位信号，关闭叶片，以保持住防护区的灭火浓度。
机械式自动泄压阀的工作原理是通过泄压阀的叶片的自重调节开启程度。
当防护区压力升高达到一定的数值时，推动泄压装置的泄压窗开启泄压装置，当压力降低时泄压窗关闭泄压装置，以保护防护区的围护结构。
实际工程应用中自动泄压阀的结构及动作原理比较复杂，并且涉及与其他专业对接的问题。
而机械式自动泄压阀比较简单，实际工程中用的范围更广。
（二）泄压装置常见的有碳钢和不锈钢两种材质，工程上用得比较多的是碳钢，除非项目在招标时专门提出来需采用不锈钢。
（三）泄压装置从压力等级上分由于自动泄压装置国家标准尚未出台，仅能从《气体灭火设计规范》 GB 50370条文3.2.6中“防护区维护结构承受内压的允许压强，不宜低于1200Pa ”中推断出，泄压装置的泄放压力≤1200Pa，市场上泄压装置的压力设定值各不相同。
我司的产品就有400Pa、800Pa、1000Pa三种规格，均获取国家相关权威认证部门合格证书；市面上现存的100Pa、1200Pa产品，也都是得到认证部门许可。
泄压装置泄压压力值设定过低，虽然可以更好地保护防护区的围护结构，但是在火情发生系统动作后，释放的灭火剂使保护区压力迅速上升，很快到达泄放压力值，打开泄压装置，灭火剂泄露，达不到灭火浓度，灭火效率降低，甚至导致灭火失败。

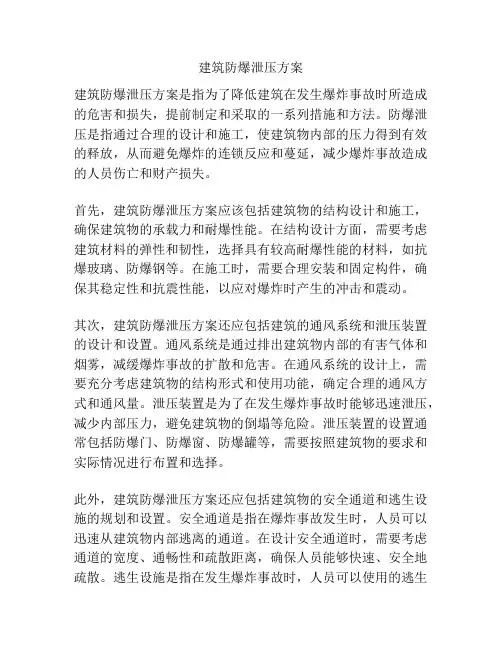

建筑防爆泄压方案
建筑防爆泄压方案建筑防爆泄压方案是指为了降低建筑在发生爆炸事故时所造成的危害和损失，提前制定和采取的一系列措施和方法。
防爆泄压是指通过合理的设计和施工，使建筑物内部的压力得到有效的释放，从而避免爆炸的连锁反应和蔓延，减少爆炸事故造成的人员伤亡和财产损失。
首先，建筑防爆泄压方案应该包括建筑物的结构设计和施工，确保建筑物的承载力和耐爆性能。
在结构设计方面，需要考虑建筑材料的弹性和韧性，选择具有较高耐爆性能的材料，如抗爆玻璃、防爆钢等。
在施工时，需要合理安装和固定构件，确保其稳定性和抗震性能，以应对爆炸时产生的冲击和震动。
其次，建筑防爆泄压方案还应包括建筑的通风系统和泄压装置的设计和设置。
通风系统是通过排出建筑物内部的有害气体和烟雾，减缓爆炸事故的扩散和危害。
在通风系统的设计上，需要充分考虑建筑物的结构形式和使用功能，确定合理的通风方式和通风量。
泄压装置是为了在发生爆炸事故时能够迅速泄压，减少内部压力，避免建筑物的倒塌等危险。
泄压装置的设置通常包括防爆门、防爆窗、防爆罐等，需要按照建筑物的要求和实际情况进行布置和选择。
此外，建筑防爆泄压方案还应包括建筑物的安全通道和逃生设施的规划和设置。
安全通道是指在爆炸事故发生时，人员可以迅速从建筑物内部逃离的通道。
在设计安全通道时，需要考虑通道的宽度、通畅性和疏散距离，确保人员能够快速、安全地疏散。
逃生设施是指在发生爆炸事故时，人员可以使用的逃生设备和器具，如应急疏散楼梯、逃生滑梯等。
逃生设施的设置需要满足建筑物的使用需求和人员密度，确保人员在紧急情况下能够迅速逃生。
最后，建筑防爆泄压方案还应包括建筑物的防火设施和安全管理措施的制定和执行。
防火设施是为了阻止火灾和爆炸的蔓延，包括消防设备和消防通道的设置。
在设计防火设施时，需要考虑其容量和效果，确保能够满足火灾和爆炸的控制要求。
安全管理措施是指对建筑物的日常维护和安全运营进行有效管理和监督，包括定期检查和维修建筑设施，提供员工的安全培训和应急预案等。
电动泄压阀工作原理
电动泄压阀工作原理电动泄压阀是一种常用的防爆安全装置，其工作原理基于压力自动控制和电驱动技术。
它的作用是在容器内部压力超标时，将多余的气体或液体通过阀门排出，防止容器因压力过高而引发爆炸或泄漏。
电动泄压阀由一个阀门和一组电动执行器组成。
当容器内部压力超过设定值时，电动执行器会自动启动，将阀门打开，并将多余的气体或液体排出容器。
此时，执行器会监测压力变化并调整阀门开度，以达到稳定的压力控制。
当压力恢复正常时，阀门会被自动关闭。
1. 工作原理：电动泄压阀的工作原理简单来说就是流体通过局部阻力的压差作用而产生流动。
当压力差足够大时，流体会通过阀门的孔口流入或流出，从而实现气体或液体的排放和调节。
电动执行器通过电动机驱动阀门开启和关闭，实现对流体的控制和调节。
当电动泄压阀工作时，控制器会输出一个控制信号，该信号会控制电动机的旋转方向和旋转速度。
电动机的旋转会通过齿轮或滑块等机械装置驱动阀门的阀门芯，使阀门芯发生移动，进而改变阀门的开口大小，从而实现对系统压力的控制。
2. 电动泄压阀的优点：电动泄压阀相比于手动泄压阀有很多优点。
首先，电动泄压阀的开关速度更快，能够更加精确地控制系统压力。
其次，电动泄压阀还具有更高的重复性和可靠性，更加耐用。
3. 电动泄压阀的应用：电动泄压阀被广泛应用于工程机械、矿山机械、汽车、飞机等领域，它可以有效地保证液压系统的安全运行，避免因系统压力过高而导致的设备损坏或安全事故。
4. 电动泄压阀的维护：电动泄压阀应定期进行维护和检查，确保其正常工作。
应定期更换密封圈和液压油，以保持良好的密封性能和润滑性能。
总结：电动泄压阀是一种广泛应用于液压系统中的阀门，它通过电动机的驱动来实现对系统压力的精确控制，具有快速、精确、可靠等优点，可以有效保证液压系统的安全运行。
防火防爆的安全措施
防火防爆的安全措施（最新版）Security technology is an industry that uses securitytechnology to provide security servicesto society. Systematic design, service and management.（安全管理）单位：姓名：日期：编号:AQ-SN-0661防火防爆安全I Fire And Explosion Safety 防火防爆进入污染区。
(2)熄灭危险区内一切火源可燃液体物料泄漏的范围内，首先要绝对禁止使用各种明火。
特别是在夜间或视线不清的情况下，不要使用火柴、打火机等进行照明，同时也要注意不要使用刀闸等普通型电器开关。
(3)防止静电的产生可燃液体在泄漏的过程中流速过快就容易产生静电。
为防止静电的产生，可采用堵洞、塞缝和减少内部压力的方法，通过减缓流速或止住泄漏来达到防静电的目的。
(4)避免形成爆炸性混合气体当可燃物料泄漏在库房、厂房等有限空间时，要立即打开门窗进行通风，以避免形成爆炸性混合气体。
(5)关闭进料阀门，转移物料如果是罐内液位超高造成跑、冒，应急人员要按照规定穿防静电的防护服，佩戴自给式呼吸器立即关闭进料阀门，将物料送到相同介质的3.爆炸事故处置要点①发生重大爆炸事故后，岗位人员要沉着、镇静，不要惊慌失措，在班长的带领下，迅速安排人员报警，查找事故原因。
Fire And Explosion Safety 防防火防爆安全火防爆②在处理事故过程中，岗位人员要穿戴防护服，必要时佩戴防毒面具和采取其他防护措施。
③如果是单个设备发生爆炸，首先要切断进料，关闭与之相邻的所有阀门，停机、停泵、停炉、除净塔器及管线的存料，做好蒸汽掩护。
④当爆炸引起大火时，在岗人员应要利用岗位配备的消防器材进行扑救，并及时报警，请求灭火和救援，以免事态进一步恶化。
⑤爆炸发生后，要组织人员对临近的设备和管线进行仔细检查, 避免再次发生灾害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泄压防爆装置
泄压防爆装置包括安全阀和爆破片。
1．安全阀
安全阀的作用是为了防止设备和容器内压力过高而爆炸，包括防止物理性爆炸(如锅炉与压力容器、蒸馏塔等的爆炸)和化学性爆炸(如乙炔发生器的乙炔受压分解爆炸)。
当容器和设备内的压力升高超过安全规定的限度时，安全阀即自动开启，泄出部分介质，降低压力至安全范围内再自动关闭。
从而实现设备和容器内压力的自动控制，防止设备和容器的破坏。
设置安全阀时应注意下列几点：
(1)压力容器的安全阀最好直接装设在容器本体上。
液化气体容器上的安全阀应安装于气相部分，防止排出液态物料，发生事故。
(2)安全阀用于排泄可燃气体时，如直接排入大气，则必须引致远离明火或易燃物，而且是通风良好的地方，排放管必须逐段用导线接地以消除静电的作用。
如果可燃气体的温度高于它的燃点，应考虑防火措施或将气体冷却后排入大气。
(3)安全阀用于泄放可燃液体时，宜将排泄管接入事故储槽、污油罐或其他容器；用于泄放高温油气或易燃、可燃液体等遇空气可能立即着火的物质时，宜接入密闭系统的放空塔或事故储槽。
(4)室内的设备(如蒸馏塔、可燃气体压缩机的安全阀、放空口)宜引出房项，并高于房顶2m以上。
2．爆破片
爆破片又称防爆膜、泄压膜，是一种断裂型的安全泄压装置。
爆破片的重要作用：
一是当设备发生化学性爆炸时，保护设备免遭破坏。
其工作原理是根据爆炸发展的特点，在设备或容器的适当部位设置一定大小面积的脆性材料(如铝箔片)，构成薄弱环节。
当爆炸刚发生时，这些薄弱环节在较小的爆炸压力作用下，首先遭受破坏，立即将大量气体和热量释放出去，爆炸压力以及温度很难再继续升高，从而保护设备或容器的主体免遭更大损坏，使在场的生产人员不致遭受致命的伤亡。
二是如果压力容器的介质不洁净，易于结晶或聚合，这些杂质或洁净体有可能堵塞安全阀，使得阀门不能按规定的压力开启，失去了安全阀的作用，在此情况下，就只得用爆破片作为泄压装置。
此外，对于工作介质为剧毒气体或在可燃气体(蒸气)里含有剧毒气体的压力容器，其泄压装置也应采用爆破片，而不宜用安全阀，以免环境污染。
因为，对于安全阀来说，微量的泄漏是难免的。
爆破片的安全可靠性决定于爆破片的厚度、泄压面积和膜片材料的选择。
安装于室内的设备，其工作介质为可燃易爆物质或含有剧毒物质时，应在爆破片上接导爆筒，并使其通向室外安全地点。
防止爆破片破裂后，大量可燃、易爆物质和剧毒物质在室内扩散，扩大火灾爆炸和中毒事故。
设备的工作介质具有腐蚀性时，应在膜片上涂上聚四氟乙烯防腐剂。
应当指出，爆破片的可靠性必须经过爆膜试验鉴定。
凡有重大爆炸危险性的设备、容器及管道，都应安装爆破片(如气体氧
化塔、球磨机、乙炔发生器等)。
3．指示装置
用于指示系统的压力、温度和水位的装置称为指示装置。
它使操作者能随时观察了解系统的状态，以便及时加以控制和妥善处理。
常用的指示装置有压力表、温度计和水位计(或水位龙头)。
