阿尔卡特A4400操作

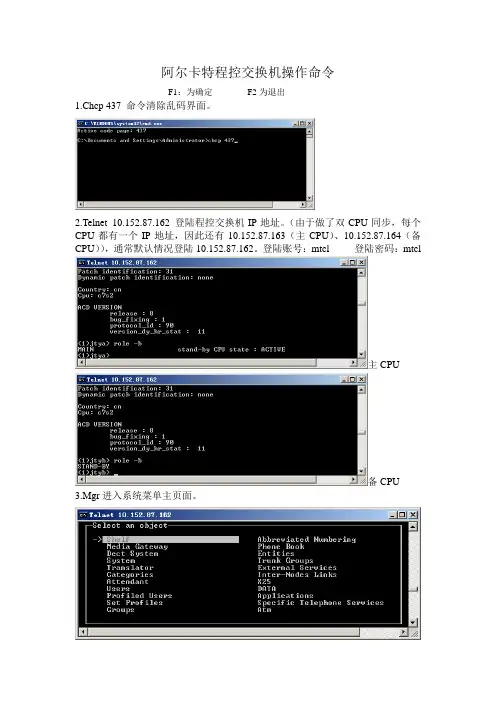

阿尔卡特程控交换机操作命令F1：为确定F2为退出1.Chcp 437 命令清除乱码界面。
2.Telnet 10.152.87.162 登陆程控交换机IP地址。
（由于做了双CPU同步，每个CPU都有一个IP地址，因此还有10.152.87.163（主CPU）、10.152.87.164（备CPU）），通常默认情况登陆10.152.87.162。
登陆账号：mtcl 登陆密码：mtcl主CPU备CPU3.Mgr进入系统菜单主页面。
（1）Shelf 注：ACT架构设置选项（2）Dect system 注：DECT（Digital Enhanced Cordless Telecommunications数字增强无绳通信）世界领先的数字通信无线标准，具有最佳语音质量及高度的反窃听保护。
DECT的多媒体协议标准主要是为小办公室和家庭用户市场准备的。
它将DECT 数据业务的选择和由GAP支持的可选业务结合起来，允许终端提供真实的包含语音和数据的综合多媒体业务。
关于多媒体业务的协议是为了获得更好的互作性。
多媒体应用需要调整数据，DECT必须面对这一趋势。
新的调整数据协议被加到DECT标准中，允许传送的数据速率达到2Mbit/s。
(3)System 注：系统设置选项(4)Translator 注：号码编译管理选项(5)Categories 注：类别管理选项(6)Attendant 注：服务总机、话务台设置选项(7)Users 注：分机管理(8)Profiled Users 注：分机数据图表(9)Set Profiles 注：设置情景模式、实际上的配置文件(10)Groups 注：组设置选项(11)Abbreviated Numbering 注：短号编号设置(12)Phone Book 注：电话本设置(13)Entities 注：字符实体(14)Trunk Groups 注：中继组管理(15)External Services 注：外界服务4.创建分机号码：在Mgr主菜单下选择Users按下回车，然后选择Creat进入创建用户分机号码界面。
Alcatel OXE(阿尔卡特)功能表
常用功能说明A:前缀及后缀B:数字分机电话拨号及转接：一: 数字分机拨0到话务员或直接拨内线分机号码(如32306)或拨9+外线号码(如9013908047888或986200333)并与之通话;二：数字话机电话转接：外线来电→提起听筒接听→若转内部电话，则直接拨要转接的内线分机号码并挂机即可。
三:数字话机对内线分机三方通话(如数字话机3300)外线来电经过话务员转接到3300分机→3300分机摘机接听→若3300分机将把其他任意一内线分机如3500加入三方通话中→3300分机则直接拨另一分机如3500并与分机3500通话→此时外线来话被保持并听音乐→此时3300分机拨话机键盘上的数字键“3”即可实现三方通话；四:数字话机对外线实现三方通话(如数字话机3300)外线来电经过话务员转接到3300分机→3300分机摘机接听→若3300分机将把其他任意一外线号码如013908047888或86200333加入三方通话中→3300分机则直接拨9013908047888或986200333并与外线通话→此时第一条外线来话被保持并听音乐→3300分机此时拨话机键盘上的数字键“3”即可实现三方通话；C:模拟分机电话拨号及转接：一: 模拟分机拨0到话务员或直接拨内线分机号码(如32306)或拨9+外线号码(如9013908047888或986200333)并与之通话;二：模拟分机电话转接：外线来电→提起听筒接听→若转内部分机，则轻轻的快速拍叉簧听语音提示“请拨您要的分机号码”并直接拨要转接的内线分机号码并挂机即可。
三:模拟分机对内线分机三方通话(如模拟分机3301)外线来电经过话务员转接到3301分机→3301分机摘机接听→若3301分机将把其他任意一内线分机如3500加入三方通话中→3301分机则轻轻的快速拍叉簧听语音提示“请拨您要的分机号码”并直接拨要转接的内线分机号码并与之通话→此时外线来话被保持并听音乐→此时3301分机需要再次轻轻的快速拍叉簧重新与外线通话→此时内线分机被保持并听音乐→3301分机拨话机键盘上的数字键“3”即可实现三方通话；四:模拟分机对外线实现三方通话(如模拟分机3301)外线来电经过话务员转接到3301分机→3301分机摘机接听→若3301分机将把其他任意一外线号码如013908047888或86200333加入三方通话中→则3301分机轻轻的快速拍叉簧听语音提示“请拨您要的分机号码”并直接拨9013908047888或986200333并与外线通话→此时第一条外线来话被保持并听音乐→此时3301分机需要再次轻轻的快速拍叉簧重新与第一条外线通话→此时第二条外线被保持并听音乐→3301分机拨话机键盘上的数字键“3”即可实现三方通话；4400交换机功能板CPU3 CPU5 (20\6榜)主控板 (板上有CPU\硬盘\内存条等主控设备)Z12\Z24 模拟用护板(板上有12-24个模拟端口)VA16\VA32 数字用户板(板上有16—32数字端口)VG 语言板SUVG SU语音板MMSFD (11)软驱板(用于数据的备份和恢复)GPA 功能辅助板(提供29方会议功能及SUVG功能内部链路连接电路板:交换机通过电路板连接多个ACTRT4 (提供一个2M通路)INTOF (提供一个8M通路可接光纤)。
