ABX PENTRA60 五分类血液分析仪在使用过程中，故障概率并不是很多，但是由于后期相关常用保养和维护的培训太少，所以用户出了问题不知道如何处置，售后服务人员水平参差不齐，无法正确的处理，造成这种仪器用户反映不佳，可惜了一种价廉物美适合中国国情的设备。

上图是管路图，熟悉了上面的管路图，80%的故障可自行处理解决。

一、本底问题：首先要排除试剂本底高的问题才考虑下列问题
1、wbc本底高：处理及解决方案是首先排除堵孔，方法与三分类相同；其次检查信号线的屏蔽及接触是否良好，信号线的屏蔽腐蚀断路以及外电极螺丝没有拧紧都会影响到本底；还有是更换管道，由于baso的试剂特殊性，对管道有着强烈的沉淀作用，有时候会发现管道及试剂插入管内壁上有很多白色沉淀物，需要清理及更换，特别是wbc.baso计数池中的2号口到后面加热器的管道（下图中1号管）以及加热器至11号阀，11号阀至注射分配泵以及baso试剂瓶插入管之间的管道都需要更换，每半年或者一年更换一次为好；
最后是清洗剂泡沫问题，把下wbc/baso的1号口管道，如果本底归0，则说明清洗剂泡沫过多，应更换清洗剂或者用清洗剂与稀释液1：1比例混合使用临时替代。

当然，由于wbc/baso和rbc/plt的计数池是串联进行计数的，因此，rbc/plt计数池的管道松脱或者漏气，以及wbc/baso计数池的管道松脱或者漏气也会导致本底高，因此，检查的时候要注意现行排除此类故障。

2、rbc/plt本底高：同上面的处理方式相同，排除堵孔及信号线问题，排除管道松动问题，还有就是小孔垫圈的更换也要注意，垫圈使用时间过长，性能会下降造成间歇性漏气，也会影响本底。

3、hgb本底问题：一般是由于hgb吸光度值发生改变造成的，可以进入菜单调整 R248使TP 1 在 4.7V,或者看维修菜单中HGB吸光度范围在图示认可的范围即可；只有一例此类故障是由于hgb
溶血剂造成的，检查方法是拔下hgb计数池的2号口的管道，本底归0既是hgb 溶血剂问题，一般是由于采用的hgb溶血剂瓶子不配套，将大包装的试剂倒入400ml瓶子，没有仔细清洗400ml瓶子所致，注意这个问题。

另外，采样针不好也会造成上述本底高，一般是由于清洗剂效果不好，造成血液在采样针内壁上沉积造成的，可以更换采样针解决，注意的是五分类的采样针与三分类完全不同，短很多，不能互换，另外采样针注射器也需要定期检查密封及清洁，否则也影响本底和重复性。

二、错误信息
1、稀释液问题：no diluent,check level，没有稀释液，请检查试剂容量。

出现这种情况一般是稀释液池液面位置过低，浮式开关没有到达最上限导致开关报警所致，首先检查浮式开关是否正常，机外稀释液的容量是否够，25号阀是否正常，看下图：
图中稀释液池上面有三根管到，左右两根分别是通往9号阀和3号阀提供给稀释计数使用和鞘流使用的，中间是空气管道，直接连接到15号阀与计数注射泵连接，在计数注射泵上拉时产生吸力吸取稀释液进入稀释池，如果这根管到被挤压就会在规定的时间内由于吸力不够造成稀释液不能充满稀释池，从而报警。

2、试剂问题：reagent low level 试剂容量低，按esc后有可能有提示，有可能没有提示，不管怎么样都需要进入菜单，将试剂容量reagent level全部重新灌注即可。

3、排空问题：drain sensor time out 排空传感器超时，按esc会提示m2传感器超时，出现这种问题一般是5个计数池中的一个或者几个无法排空造成的，看下图：
27到31号电磁阀任何一个出现问题都会影响到m2传感器超时报警，这种现象很容易观察到，出现报警，观看5个池子有哪一个没有排空就可以判断出那个电磁阀出现问题，一般是堵塞造成的，可以手工按压电磁阀几次可排除堵塞，但是线圈开路或者驱动电路出现问题则另当别论。

还有就是采样针冲洗杯堵塞或者鞘流分配泵堵塞或者密封不好也会出现排空超时报警，所以这两个问题不能忽视。

如果有几个或者全部池子没有排空，则要检查排空注射泵的密封圈了，这种注射泵较之三分类有了很大的改进，因此不需要经常检查和处理，所以他的结构比较复杂拆卸也比较麻烦，所以，一定要仔细小心，密封圈的处理与三分类相同，也需要涂抹密封硅脂。

看下图
这个注射泵起着排空、气泡生成、lmne传送、在冲洗池中清洗采样针的作用。

当然传感器灵敏度变化也会造成误报警，所以检查传感器的灵敏度也是必要的。

排空传感器，调整R286 在传感器空的情况下使tp48的电压为4.5V,所以出现这类报警首先要察看5个池子哪一个没有排空，然后顺藤摸瓜就好找问题。

4、传送问题：transfer sensor time out传送传感器超时，按esc会有m1传感器超时提示，这种情况出现一般是由于排空注射器密封不好或者鞘流分配泵密封不好造成的，处理好密封问题是关键。

看下图：
以右侧的注射泵和4号阀为关键，这两个地方不好会造成m1传感器报警，下图是m1传感器的位置：
鞘流泵下拉，lmne池中抚育好的混合液体经过m1传感器，4号阀，在经过12号三通进入鞘流泵，然后鞘流泵上抬，混合液体通过12号三通进入鞘流池的6号口开始进行分类计数，这个过程中在规定的时间内没有液体通过或者流量不够就会出现超时错误。

同样在菜单中察看调整一下传送时间也会有帮助，下面测试点一章有解释。

5、温度传感器问题：temperature out of range 温度超出范围，一般是由于温度传感器开路或者损坏，或者干脆插头脱落造成，电路出现问题也会影响。

6、emergency stop:emergency stop,run an autocontrol紧急停止，运行自动控制程序，按esc会出现blocked motor 马达遇阻或者incorrect drains 排空错误或者thermal door opened机盖被打开等错误提示，thermal door opened 机盖被打开的问题可以关闭右侧机盖或者将监测微动开关的第二脚接到第三脚上去。

incorrect drains 排空错误参照上面3、4、的办法处理，blocked motor 马达遇阻这种情况出现一般跟试剂分配泵有关，马达损坏，控制电路损坏，以及控制电压不正确都会造成，还有就是机械方面的问题，除此之外，液路问题也会影响，看下图：
7到11号阀的任何一个堵塞都会造成试剂分配泵马达行程受阻，从而停止并报警，所以上述电磁阀遇到此类问题要注意。

另外，排空注射泵的20号26
号电磁阀出现堵塞会使排空注射泵遇阻停止，1、2、3号阀堵塞会阻碍鞘流分配泵的行程，13、14、15、16号电磁阀阻塞会影响到计数注射泵的运动，因此，出现blocked motor 马达遇阻这种情况要多方面检查。

遇到此类报警直接看5个池子哪一个没有试剂液体，会更直接的判断问题所在的。

7、emergency stop:emergency stop,not reaching home紧急停止，螺杆没有到位，此类错误一般是由于6个马达没有正确到位引起的，采样针的两个马达及其位置传感器一般不会有什么问题，除非采样针受到阻挡才会停止，因此，维修的时候一定注意针的位置，不要造成撞针。

排空和计数注射器一般也不会出现此类故障，容易出现此类故障的马达是鞘流分配泵和试剂分配泵，由于密封不好造成漏夜在泵的底部形成结晶，当结晶太厚的时候就会阻碍泵的下降使之不能和位置传感器接触造成在规定的时间内不能到达而报警，因此要注意此方面的问题，还有就是位置传感器出现损坏，可用相同型号的光电耦合器替换即可。

出现此类问题，直接观察哪一个泵没有落下去一般就是这个泵的问题。

[此贴子已经被作者于2005-4-19 14:28:59编辑过]
三、鞘流池的问题
1、鞘流池的清洗：
把下12三通的3号口管道和e1传感器的任何一端管道，从12号三通的3号口向里注射清洗剂或者蒸馏水，清洗剂会从e1传感器流出，直到很通畅的通过就是清洗完成，如果遇到阻力不要用力，要反复的推拉，避免弄破小孔，这是清洗鞘流计数通道；拔下12号三通的3号口管道和鞘流分配泵的1号口管道，从鞘流泵1号口管道注射清洗剂或蒸馏水，清洗剂会从12号三通流出，直到很通畅的通过就是清洗完成，这是清洗内鞘；拔下11号三通的2、3两个口的管道，从一个口注入清洗剂从另一口很顺畅的流出就是清洗完成，这是清洗外鞘。

2、鞘流池的拆卸问题：打开鞘流系统的屏蔽盖，就可以看到鞘流池，鞘流池上有两个固定螺丝，要做好定位标记后拆卸，拆卸后要仔细擦拭外壁灰尘，因为灰尘会影响光吸收度的测定，不要用任何清洗剂或者溶剂，这样会破坏鞘流池的透光度，用蒸馏水就可以，另外千万不能从底部往上用力，以免将内鞘位置改变从而使保养变成灾难，曾经有过这样的先例。

按照步骤1清洗鞘流的时候用力过大或者使用84、次氯酸钠等试剂会使鞘流池的6号口管道松动脱落，因此，注意此管道的脱落和安装，
此管道非常特殊，上部连接鞘流池6号口的是一段极为细小的管道，后部连接12号三通的是正常的管道，这么做的目的是限制压力和流速，不要人为的替换和更改。

分类不好，没有图形，或者图形聚集在一侧都跟此有关。

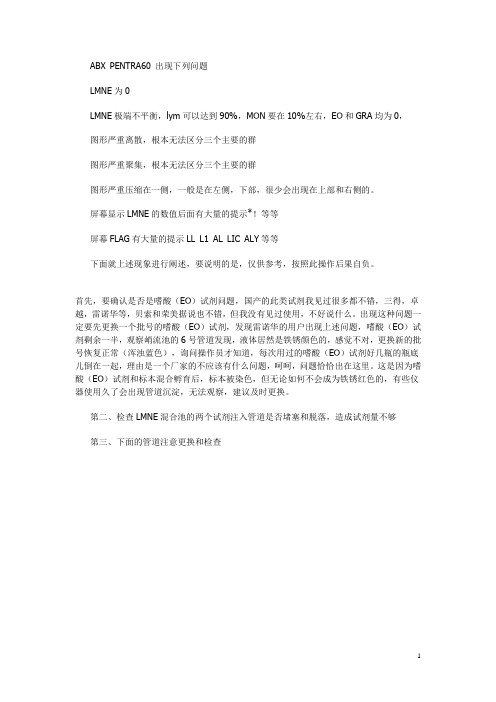

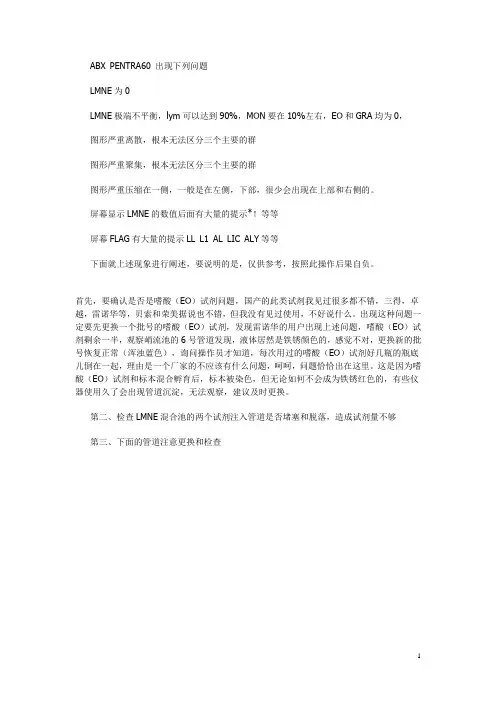

3、不分类问题，不分类问题由多种原因造成，eo 试剂不好是最直接的，灯泡亮度不够也是原因，另外，lmne混合池中的液体没有到达鞘流泵或者到达鞘流泵却没有通过鞘流池，进入鞘流池却没有通过鞘流计数通道都是原因，因此，检查步骤应该是eo试剂、鞘流泵的密封，内鞘的产生，外鞘的产生，鞘流泵的速度也会影响，速度过快会导致混合液体没有被开始计数就已经通过鞘流通道，或者过慢导致计数结束还没有通过，因此用肉眼观看激光计数部分有无闪烁已经无济于事，下面是鞘流的flash,
