中南大学2021年《电路理论》期末试题A卷及答案
中南大学《电路理论》课程作业(在线作业)一及参考答案(可编辑)
中南大学《电路理论》课程作业（在线作业）一及参考答案一单选题1用节点法分析电路,各节点方程的自导()。
A 恒为正B 恒为负C 恒为零D 可正可负参考答案:A2一个具有4个结点和8条支路的平面网络,则其电路中独立的节点方程个数是()。
A 3B 4C 5D 6参考答案:A3图1.2所示电路中,已知V,则电压源电压为()。
A 5VBC 12VD参考答案:C4特勒根定理1的本质是()。
A KVL的体现B KCL的体现C KVL和KCL的体现D 功率守恒参考答案:A5电路如图1.1所示,电阻R获得最大功率时,其阻值R等于()。
A 4B 3C 2D 1参考答案:C6节点电压法的本质是()。
A KVL的体现B KCL的体现C KVL和KVL的体现参考答案:B7一个具有5个结点和8条支路的平面网络,则其电路中独立的回路方程个数是()。
A 5B 8C 4D 3参考答案:A8回路电流法自动满足()。
A KVLB KCLC KVL和KVL参考答案:A9无源一端口电阻网络的端电压和端电流分别为24V和6A,则无源一端口网络的输入电阻为()。
ABCD参考答案:D10若元件ab的电压V,电流A,则此元件电压和电流的参考方向是()。
A 关联参考方向B 非关联参考方向C 不确定参考答案:B11某含源一端口电阻网络的,,则短路电流()。
A 4AB 5AC 10AD 20A参考答案:B12节点电压法自动满足()。
A KVLB KCLC KVL和KVL参考答案:B13无源一端口电阻网络可等效变换为()。
A 电阻和电压源的串联B 电导和电流源的串联C 电阻参考答案:C14流过理想电压源的电流大小与外电路()。
A 有关B 无关C 不确定参考答案:A15用回路法分析电路,各回路方程的自阻()。
A 恒为正B 恒为负C 恒为零D 可正可负参考答案:A16某电路含有5个元件,其中元件1、2和3为关联参考方向,其功率分别为和;而元件4和5为非关联参考方向,其功率分别为和,则5个功率的关系()。
中南大学2021年《工厂供电》期末考试试题及答案
一．填空题1、低压一次设备：用来接通或断开1000V以下的交流和直流电路的电气设备。
2、低压断路器能带负荷通断电路，又能在短路、过负荷和失压等时自动跳闸。
3、电流互感器接线方案有一相式接线、两相V形，两相电流差接线、三相Y形接线4、电压互感器接线方案有一个单相电压互感器；两个单相电压互感器接成V/V 形；三个单相电压互感器接成Y0/Y0形；三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器接成Y0/Y0/△（开口三角〕形。
5、负荷指示图：是将电力负荷按一定比例用负荷圆的形式指示在工厂或车间的平面图上。
6、导线和电缆选择条件要按照发热条件、电压损耗、经济电流密度、机械强度。
7、导线和电缆允许载流量是在规定的环境温度条件下，导线能够连续承受而不致使稳定超过允许值的最大电流。
8、经济电流密度是线路年运行费用接近于最小，而适当考虑节约有色金属的导线截面。
9、前后熔断器之间的选择性配合要求线路在发生故障时，靠近故障点的熔断器首先熔断，切断故障部分10、变压器的差动保护主要是利用故障时产生的不平衡电流来动作的。
11、高压负荷开关（QL）须与高压熔断器串联借助熔断器切除短路电流。
12、工厂供电，也称工厂配电，是指工厂所需电能的供应和分配。
13、5kV进线的工厂，只经车间变电所的配电变压器直接降为低压用电设备所需的电压的供电方式，称为高压深入负荷中心的直配方式。
14、配电所的任务是接受电能和分配电能，不改变电压。
15、变电所的任务是接受电能、变换电压和分配电能。
16、供电系统中的母线，又称汇流排，其任务是汇集和分配电能。
17、风力发电的缺点是风能的能量密度较小，因此单机容量不大；而且具有随机性和不稳定性的。
18、在电力系统正常情况下，工频的频率偏差一般不得超过±0.5Hz。
19、工厂供电系统提高电能质量主要是提高电压质量。
20、高压开关设备和控制设备的额定电压按其允许的最高工作电压来标注，即其额定电压不得小于它所在系统可能出现的最高电压。
电工学21期末考试试卷电工学下A答案
B A AB Y += =YA一、填空题:（每空2分，共30分）1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。
2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。
3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。
4.理想运算放大电路的开环电压放大倍数V A ＝∞，输入电阻i r ＝∞。
5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5 V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。
6.(61.25)10=( 111101.01 )2=( 3D.4 )16。
7.D 触发器的特性方程为D Q n =+1。
8.一个半加器有 2 个输入端和 2 个输出端。
二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ，则该管工作在（A ）状态。
A 、饱和B 、截止C 、放大D 、损坏2.放大电路的静态是指电路工作在（C ）时的状态。
A 、输入幅值不变的交流信号B 、输入频率不变的交流信号C 、输入幅值为0的交流信号D 、电路的电源电压Vcc 为03.图1所示电路引入的级间反馈为（C ）负反馈。
A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联4.下列电路中属于组合逻辑电路的是（C ）电路。
A 、触发器B 、寄存器C 、译码器D 、计数器5.同步时序电路和异步时序电路比较，其差异在于后者（B ）。
A 、没有触发器B 、没有统一的时钟脉冲C 、没有稳定状态D 、输出与电路原来的状态有关6.已知逻辑函数 ，其反函数 （B ）。
B A A +、B A B A B +、B A C +、B A D +、 三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2KΩ，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。
中南大学2021年《电子技术》期末试题及答案
---○---○--- ---○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷(1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟 80学时， 5 学分，闭卷，总分100分，占总评成绩 60 % 题 号 一 二 三 四 五 六 七 八 合 计 满 分 10 19 16 12 8 15 10 10 100 得 分 评卷人 复查人 一、选择题(本题10分，每小题2分) 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。
A ．D1导通，D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路）这三个组成部分。
3、已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ ）条，数据线（ ）条。
4、右图所示波形反映的逻辑函数是（ ）。
（其中A 、B 为输入波形，Y 为输出波形） A ．与非； B ．异或； C ．同或； D ．或； 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。
A ．尽可能高的电压放大倍数 B.尽可能大的输出功率 C. 尽可能小的零点漂移 6、位D/A 转换器当输入数字量10000000为5v 。
若只有最低位为高电平，则输出电压为（ ）v ；当输入为10001000，则输出电压为（ ）v 。
7、已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ ）kHz ；完成一次转换所用的时间应小于（ ）。
得 分 评卷人二、简答题（24分） 1． 写出下图电路输出逻辑表达式。
2．图中各触发器的初始状态Q ＝0，试画出在CP 信号连续作用下各触发器Q 端的电压波形。
中南大学2021年《电路理论》期末试题及答案

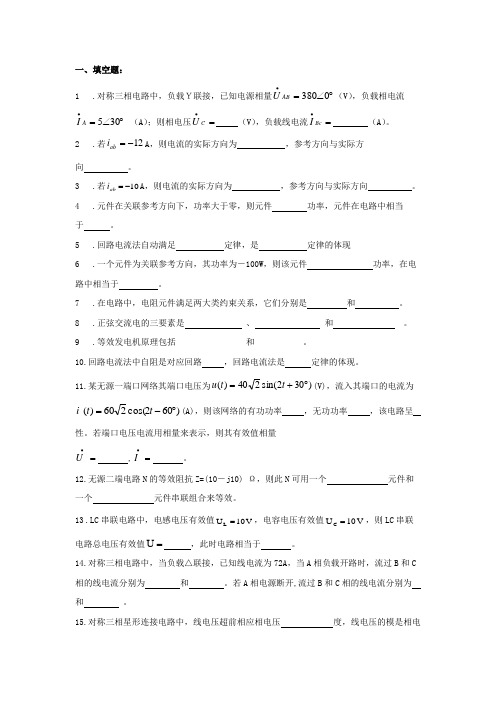

一、填空题： 1.对称三相电路中，负载Ｙ联接，已知电源相量︒∠=•0380AB U （V ），负载相电流︒∠=•305A I （A ）；则相电压=•C U （V ），负载线电流=•Bc I （A ）。
2.若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
3 .若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
4.元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。
5 .回路电流法自动满足 定律，是 定律的体现6.一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。
7 .在电路中，电阻元件满足两大类约束关系，它们分别是 和 。
8 .正弦交流电的三要素是 、 和 。
9.等效发电机原理包括 和 。
10.回路电流法中自阻是对应回路 ，回路电流法是 定律的体现。
11.某无源一端口网络其端口电压为)302sin(240)(︒+=t t u (V)，流入其端口的电流为)602cos(260)(︒-=t t i (A)，则该网络的有功功率 ，无功功率 ，该电路呈性。
若端口电压电流用相量来表示，则其有效值相量=•U ,=•I 。
12.无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。
13 .LC 串联电路中，电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。
14.对称三相电路中，当负载△联接，已知线电流为72A ，当A 相负载开路时，流过B 和C 相的线电流分别为 和 。
若A 相电源断开,流过B 和C 相的线电流分别为 和 。
15.对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。
16 .RLC 并联谐振电路中，谐振角频率0ω为 ，此时电路的阻抗最 。
17 .已知正弦量))(402sin()(1A t t i ︒+=，))(1102cos()(2A t t i ︒+-=，则从相位关系来看，•1I •2I ，角度为 。
电路理论复习题及参考答案
中南大学现代远程教育课程考试复习题及参考答案电路理论一、填空题：1 .对称三相电路中，负载Ｙ联接，已知电源相量︒∠=∙0380AB U （V ），负载相电流︒∠=∙305A I （A ）；则相电压=∙C U （V ），负载线电流=∙Bc I （A ）。
2.若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
3 .若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
4 .元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。
5 .回路电流法自动满足 定律，是 定律的体现6 .一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。
7 .在电路中，电阻元件满足两大类约束关系，它们分别是 和 。
8 .正弦交流电的三要素是 、 和 。
9 .等效发电机原理包括 和 。
10.回路电流法中自阻是对应回路 ，回路电流法是 定律的体现。
11.某无源一端口网络其端口电压为)302sin(240)(︒+=t t u (V)，流入其端口的电流为)602cos(260)(︒-=t t i (A)，则该网络的有功功率 ，无功功率 ，该电路呈 性。
若端口电压电流用相量来表示，则其有效值相量=∙U ,=∙I 。
12.无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。
13 .LC 串联电路中，电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。
14.对称三相电路中，当负载△联接，已知线电流为72A ，当A 相负载开路时，流过B 和C 相的线电流分别为 和 。
若A 相电源断开,流过B 和C 相的线电流分别为 和 。
15.对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。
16 .RLC 并联谐振电路中，谐振角频率0ω为 ，此时电路的阻抗最 。
电路理论试卷(含答案)(精编文档).doc
【最新整理，下载后即可编辑】《电路理论》试卷考试形式：闭卷考试姓名：学号：专业层次：学习中心:试卷说明：1.考试时间为90分钟，请掌握好答题时间；2.答题之前，请将试卷上的姓名、学号、专业层次和学习中心填写清楚；3.本试卷所有试题答案写在答题卷上；4.答题完毕，请将试卷和答题卷展开、正面向上交回，不得带出考场；5.考试中心提示：请遵守考场纪律，参与公平竞争！第一部分客观题部分一、单项选择题（本大题共10小题，每小题2分，共20分）1．电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为（ C ）。
A．7A B．6A C．5A D．4A2．关于理想电感元件的伏安关系，下列各式正确的有（ D ）。
A．u=ωLi B．u=Li C．u=jωLi D．u=Ldi/dt 3．应用叠加定理时，理想电流源不作用时视为（ B ）。
A ．短路B ．开路C ．电阻D ．理想电流源4．在正弦交流电路中提高感性负载功率因数的方法是（ D ）。
A ．负载串联电感B ．负载串联电容C ．负载并联电感D ．负载并联电容5．任意一个相量乘以j 相当于该相量（ A ）。
A ．逆时针旋转90度B ．顺时针旋转90度C ．逆时针旋转60度D ．顺时针旋转60度6．如图1-2所示，i=2A ，u=30V ，则元件的功率大小和对此二端电路的描述正确的是（ B ）图1-2A ．P=15W,吸收功率B ．P=60W,吸收功率C ．P=15W,放出功率D ．P=60W,放出功率7．三相对称电源星型联结，相、线电压的关系为（ A ）。
A ．线电压是相电压的3倍，且线电压滞后对应相电压30° B ．相电压是线电压的31倍，且相电压滞后对应线电压30° C ．线电压是相电压的2倍，且线电压滞后对应相电压30°D ．相电压是线电压的21倍，且相电压滞后对应线电压30°8．图1-8电路中电阻R 吸收的功率P 等于（ C ）A ．3W3V Ω2+R Ω1A3B．4WC．9WD．12W 图1-89．应用戴维宁定理和诺顿定理将图1-9中的电路化为等效电压源，则为（ B ）。
中南大学信息院2021年《数字电子技术Ⅱ》期末试题A卷及答案
中南大学考试试卷200 -- 200 学年 学期 时间110分钟数字电子技术Ⅱ课程 48 学时 3 学分 考试形式： 闭 卷专业年级： 第1套试题 总分100分，占总评成绩 70 % 班级 姓名 学号题 号 一 二 三 四 五 六 七 八 九 十 合 计得 分评卷人 复查人一、填空题（本题20分，每空1分）1. 数字信号的特点是在 上和 上都是断续变化的，其高电平和低电平常用 和 来表示。
2. 数字电路按照是否有记忆功能通常可分为两类： ___ 和 _______ 。
3. 除去高、低电平两种输出状态外，三态门的第三态输出称为___________状态。
4.组合逻辑电路不存在输出到输入的_________通路，因此其输出状态不影响输入状态。
5. 四位二进制编码器有__________个输入端；___________个输出端。
6. 对于维持阻塞D 触发器，它的次态仅取决于___________________时输入端的状态。
7. 根据触发器功能的不同，可将触发器分成四种，分别是_________触发器、_______触发器、___________触发器和___________触发器。
8. 同步RS 触发器的特性方程为：Q n+1=____________,其约束方程为：______________。
9. 时序逻辑电路按照其触发器是否有统一的时钟控制分为 时序电路和时序电路。
10.两片中规模集成电路10进制计数器串联后，最大计数容量为 _______ 。
二、选择题（本题30分，每小题3分）1. 逻 辑 式F =A BC+ABC+A B C ，化 简 后 为 ( )。
A. =F A B +B CB. =F A C+ABC. =F A C+BC2. TTL 集电极开路门构成的电路如下图所示，其输出函数F 为______________。
A. C A C B AB F ++= B. C A BC AB F ++= C. AC C B F +=D. C A B A F +=3. 在下列逻辑电路中，不是组合逻辑电路的有（ ）。
中南大学电路理论基础作业
第1章复习思考题1-1．图1-1所示电路，试写出各电路所标出的未知电压和电流的数值。
图1-11-2．根据图1-2所示参考方向和数值确定各元件的电流和电压的实际方向，计算各元件的功率并说明元件是电源还是负载。
(a)(b)(c)图1-21-3．直流电路如图1-3所示，求电感电流和电容电压。
图1-31-4．如图1-4所示，电路中包含的各个元件的电压和电流参考方向如图所示，其中100P 1=W ，10P 2-=W ，50P 3=W ，20P 4=W ，求5P ，元件5是电源还是负载？图1-41-5．求图1-5所示电路中的电压1u 和1i 。
图1-51-6．求图1-6所示电路中的电压u 。
3Ω2Ω4Ωi10 V图1-61-7．求图1-7所示电路中的电压U 。
2ΩU4Ω+ -+ -+- +- 5V2V 5V 1Aa bde图1-71-8．图1-8所示电路中，已知5u ab -=V ，求电压源电压s u 。
图1-81-9．电路如图1-9所示，试求电压U X。
图1-91-10．如图1-10所示的图，如果选1、2、3、4、8支路为树，则其基本回路组是什么？如果选择自然网孔为基本回路组，则其对应的树由哪些支路组成？②⑤123 4 6 10 ④ 8 9 ⑥57 ③图1-10第2章 复习思考题2-1．写出题21图所示各电路的端口电压电流的伏安特性方程。
(a) (b)图2-12-2．电路如图2-2(a)、(b)、(c)、(d)、(e)和(f)所示，试计算a 、b 两端的电阻，其中电阻R =8。
(a) (b)(c)(d)(e) (f)图2-22-3．利用电源等效变换，化简图2-3(a)和(b)的一端口网络。
(a) (b)图2-32-4．利用电源的等效变换求图示2-4电路中的电流I 。
图2-42-5．求图2-5电路中的受控电流源的功率。
2Ω6V+I2Ω 2A7Ω6A2Ω图2-52-6．求图2-6各电路的输入电阻R in。
图2-6第3章复习思考题3-1．用支路电流法求图3-1所示电路中各支路电流及各电阻上吸收的功率。
中南大学网络教育电路理论复习题及参考答案
《电路理论》课程复习资料一、填空题：1.若2ab u =-V ，则电压的实际方向为 ，参考方向与实际方向 。
2.一个具有5个结点和8条支路的平面网络，可列出 个独立的KCL 方程，列出 个独立的KVL 方程。
3.回路电流法以 为独立变量；结点电位法以 为独立变量。
4.LC 并联电路中，电感电流有效值A 10I L =，电容电流有效值A 6I =C ，则LC 并联电路总电流有效值I = ，此时电路呈 性。
5.在叠加定理中，电压源不作用相当于 ，电流源不作用相当于 。
6.某含源一端口电路的U OC =20V ，I SC =4A ，则R eq = ，外接电阻为Ω 5时，回路电流= 。
7.线性电感元件的感抗随频率增加而 ，在直流电路中电感相当于 。
8.对称三相电路中，相电流的模是线电流模的 ；相电流 相应线电流30°。
9.无源一端口网络端电压U =240 /-45°V ，电流I =20 /15°A ，电压与电流为关联参考方向。
一端口网络的等效阻抗Z= 。
此时电路呈 性。
10.设有两频率相同的正弦电流)40314sin(3)(o 1+=t t i A ，)60314cos(2)(o 2+=t t i A ，则超前的电流是 ，超前的角度为 。
11.RLC 串联谐振电路中，谐振角频率0ω为 ，此时电路的功率因数为 。
12.Ω 4、Ω 6和Ω 12三个电阻并联，其总电阻是 。
电阻并联时，电流按电阻成 分配。
13.无源一端口网络N 的等效阻抗Z=(10+j10) Ω，则此N 可用一个 元件和一个 元件并联组合来等效。
14.理想电压源电压与外电路 ，它的端口电流与外电路 。
15.将1Ω电阻与1F 电容串联后，在t=0时刻接到1V 的电压源上，电路的时间常数为 ；将1Ω电阻与1F 电容并联后，在t=0时刻接到1V 的电压源上，则此电路的时间常数为 。
二、单项选择题：1.RL 一阶电路中，时间常数与电阻 R [ ] A.成反比 B.成正比 C.无关2.Ω 3和Ω 6电阻串联，若Ω 6电阻上电压为V 3，则总电压为 [ ] A.V 4 B.V .54 C.V 9 D.V 213.无源一端口网络N 的等效导纳S 10)j (10Y -=，rad/s 10ω=，N 可用一个电阻元件和一个储能元件并联组合来等效，则储能元件的参数为 [ ] A.1H B.1F C.0.01H D.0.01F4.叠加定理适应于 [ ] A.计算线性电路的电压和电流 B.计算非线性电路的电压和电流 C.计算线性电路的电压、电流和功率 D.计算非线性电路的功率5.在正弦交流电路中，当电容电压与电流取关联参考方向，则电流 [ ] A.超前电压o 90 B.落后电压o 90 C.同向 D.反向6.用结点法分析电路，各结点的自导 [ ] A.恒为正 B.恒为负 C.可正可负 D.恒为零7.描述电路中结点与支路电流关系的定律是 [ ] A.KCL B.KVL C.KCL 和KVL D.ABC 都是8.正弦电压相量U=20 /40°V ，频率为50 HZ ，则瞬时表达式为 [ ] A.)40314cos(20)(o +=t t u V B.)4050cos(20)(o +=t t u V C.)40314cos(28.28)(o +=t t u V D.)4050cos(28.28)(o +=t t u V9.GLC 并联正弦电路，其等效导纳Y 等于 [ ]A.LC G Y ωω1++= B.L C G Y ωωj 1j -+=C.LC G Y ωω1jj -+= D.L C G Y ωωj j -+= 10.已知无源一端口端网络的端口电压)4510cos(10)(o +=t t u V ，)1510cos(5)(o -=t t i A ，电压与电 流为关联参考方向，则此电路的功率因数等于 [ ] A. 0 B. 0.5 C. 0.866 D. 1三、计算题：1.求图1电路中电压u 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(一) 单选题1. 流过理想电压源的电流大小与外电路（A ）。
(A)有关 (B) 无关 (C)不确定 2. 无源一端口电阻网络可等效变换为（C ）。
(A)电阻和电压源的串联(B) 电导和电流源的串联(C)电阻3. 无源一端口电阻网络的端电压和端电流分别为24V 和6A ，则无源一端口网络的输入电阻为（D ）。
(A)(B) (C) (D)4.图1.2所示电路中，已知V ，则电压源电压为（C ）。
(A) 5V (B) (C) 12V (D)5. 用回路法分析电路，各回路方程的自阻（A ）。
(A)恒为正(B) 恒为负(C)恒为零(D)可正可负6.若元件ab 的V ，电流A ，则此元件工作在（）。
(A)电源状态 (B) 负载状态 (C)不确定 7. 特勒根定理1的本质是（A ）。
(A)KVL 的体现(B) KCL 的体现(C)KVL 和KCL 的体现(D)功率守恒8. 回路电流法自动满足（A ）。
(A)KVL (B) KCL (C)KVL 和KVL 9. 三角形连接的三个电阻阻值为，则等效变换为星形连接时星形电阻阻值等于（B ）。
(A) 2 (B) 4 (C) 6 (D)3 10. 节点电压法的本质是（B ）。
(A)KVL 的体现 (B) KCL 的体现 (C)KVL 和KVL 的体现(二) 判断题1. 叠加定理使用中，当电压源不作用时，此电压源在电路中相当于开路。
A(A)对 (B)错2. 叠加定理适应于任意集总电路。
B(A) 对(B) 错3. 星形连接的电阻电路可以和三角形连接的电阻电路相互进行等效变换。
A(A) 对(B) 错4. 在直流电阻电路中，电容元件相当于开路。
A(A) 对(B) 错5. 支路电流法是以支路电流为未知量，利用KVL列方程求解的方法。
B(A) 对(B) 错6. KVL和KCL适用于任意集总电路。
A(A) 对(B) 错7. 等效变换的本质是一端口的伏安特性在变换前后不发生改变。
A(A) 对(B) 错8. 节点电压法自动满足KVL。
A(A) 对(B) 错9. 关联参考方向是指元件的电压和电流的实际方向一致。
B(A) 对(B) 错10. 在直流电阻电路中，电感元件相当于开路。
B(A) 对(B) 错11. 回路电流法分析电路时，互阻的正负由两回路在公共支路上电流参考方向是否一直来决定。
(A) 对(B) 错A12. 一个理想电流源端口电压与外接电路无关。
B(A) 对(B) 错13. 电阻并联，电流按电阻成正比分配。
B(A) 对(B) 错14. 无源一端口网络可等效变换为一个电阻和电压源的串联。
B(A) 对(B) 错15. 对于电容C，。
A(A) 对(B) 错(一) 单选题1. 两个耦合的电感线圈，当其顺接时，其等效电感为（A ）。
(A)(B)(C)(D)2.LC并联电路中，电感电流有效值，电容电流有效值，则LC 并联电路总电流有效值为（D）。
(A) 20A (B) 8A (C) 28A (D) 12A含源一端口网络开路电压，等效阻抗，当外接负载阻抗为共轭匹配时，负载获得的最大功率为（C ）。
(A) 20W (B) 50W (C) 6.25W (D) 8.33W4. 电路如图2.1所示，当电路发生谐振时，电流表的读数为15A，电流表A的读数为12A，电流表的读数为（）。
(A) 27A (B) 3A (C) 9A (D) 8A5. 在正弦交流电路中，当电容电压与电流取关联参考方向，则电流（D ）。
(A) 与电压反向(B) 与电压同向(C) 落后电压(D) 超前电压6.无源一端口网络端电压，电流，电压与电流为关联参考方向。
一端口网络的等效阻抗Z（D ）。
(A)(B)(C)(D)设有两频率相同的正弦电流A ，A ，则超前的电流是（）。
(A) 不确定 (B)电流 (C) 电流8.功率表电流线圈测得的电流为，电压为，则功率表的读数为（D ）。
(A)(B)(C)(E)(D)不确定9. 一个实际电感线圈与电容串联发生串联谐振，且端口电压为15V ，电容电压为20V ，则实际电感线圈的端电压为（）。
(A)不确定(B) 35V(C) 25V (D)5V 10. 正弦量的相量包含了正弦量的下面两个要素（D ）。
(A)有效值和相位(B) 相位和频率(C)频率和有效值(D) 有效值和初相位(二) 判断题1. 理想变压器是一个无损耗也无记忆的元件。
A(A)对 (B)错 2. 线性电容元件的无功功率恒等于零。
B(A) 对(B) 错3. 并联RLC电路谐振时，流过端子的电流等于流过电阻的电流，电感电流加电容电流等于零。
(A) 对(B) 错A4. 两线圈耦合，则耦合系数小于等于1。
A(A) 对(B) 错5. 用相量法分析正弦稳态电路，可以利用相量图来辅助分析。
A(A) 对(B) 错6. 阻抗并联，总阻抗小于并联阻抗中阻值最小的量。
B(A) 对(B) 错7. 线性电感元件的无功功率等于其电压和电流有效值的乘积。
A(A) 对(B) 错8. 相量和正弦量是一一对应的。
A(A) 对(B) 错9. 串联RLC电路，品质因数定义为电感电压和端口电压的比值。
B(A) 对(B) 错10. 阻抗串联，电压按阻抗成正比分配。
A(A) 对(B) 错11. 具有一端相连的两耦合电感，可以按两耦合电感串联的方式去耦。
B(A)对 (B)错12. 理想变压器的耦合系数等于1。
A(A)对 (B)错 13. 阻抗的实部叫电阻，虚部叫电抗，单位都是欧姆。
A(A)对 (B)错 14.相量的初相位的绝对值必须小于等于。
(A)对 (B)错15. 纯电感元件的平均功率不等于零。
B(A)对 (B)错作业三 (一) 单选题1. 对于RL 一阶电路，独立的初始值是（D ）。
(A)电阻的电压(B) 电阻的电流(C) 电感的电压(D)电感的电流2.02. 对称三相电路中负载为三角形连接，相电流为10A ，当三角形连接负载等效变换成星形连接时，相电流等于（ C ）。
(A)0A (B) 10A (C) 17.32A (D)30A 2.03. 正序对称三相电源ABC 是指（ B ）。
(A)A 相落后B 相120度和B 相落后C 相120度(B)A 相超前B 相120度和B 相超前C 相120度(C)三相电源幅值相同、频率相同和相角依次相差120度 2.04. 对于电感电路，当对其电流利用三要素法来求响应时，稳态解和时间常数计算可利用（B ）。
(A) 戴维宁定理求解(B)诺顿定理求解(C)叠加定理求解(D) KVL 和KCL 求解2.05. 一阶电路的初始储能为零，由外加激励所产生的响应称（ C ）。
(A)不确定(B) 全响应(C) 零状态响应(D)零输入响应2.06.对称三相电路的总有功功率，式中角是（A ）。
(A)相电压与相电流之间的相位差 (B)线电压与线电流之间的相位差 (C)线电压与相电流之间的相位差 (D)相电压与线电流之间的相位差 2.07.正序对称三相电源，其，则线电压为（ B ）。
(A)(B)(C) (D) 不确定2.0 8. RC电路如图2所示，则电路的时间常数为（B ）。
图2(A) 0.1S (B) 0.8S (C) 0.9S (D) 1S2.0 9. 非正弦周期电流电路的电流有效值计算为（B ）。
(A)(B)(C)2.010. 对称三相电路，其中A相的平均功率和无功功率分别为1732W和1000Var，则电路的阻抗角等于（ B ）。
(A) 0度(B) 30度(C) 60度(D) 90度2.0(二) 判断题1. RL一阶电路的分析，主要需要利用诺顿定理。
A(A) 对(B) 错2. 三要素法只适应于一阶电路的全响应电路的计算。
B(A) 对(B) 错3. 不对称三相电路为产生中性点位移。
A(A) 对(B) 错4. 非正弦周期电流电路的平均功率等于直流分量和各次谐波分量各自产生的平均功率之代数和。
A(A) 对(B) 错5. 动态电路分析中的初始值包括独立初始值和非独立初始值。
A(A) 对(B) 错6. 对称三相电路中，在三角形连接的情况下，线电压等于相电压。
A(A) 对(B) 错7. 一阶电路的非独立初始值根据换路后的电路以及独立初始条件来计算。
A(A) 对(B) 错8. 电容元件的独立初始条件是电容电压的初始值。
B(A) 对(B) 错9. 对称三相电路的瞬时功率是一个常数，其值等于三相电路的平均功率。
A(A) 对(B) 错10. 产生对称三相电源的条件是三相电源幅值相同、频率相同和相角依次相差120度。
A(A) 对(B) 错11. 非正弦周期电流电路的计算中，关键要注意的是感抗随频率的增加而增加，容抗随频率的增加而减小。
A(A) 对(B) 错12. 对称三相电路中，在星形连接的情况下，线电压等于相电压。
A(A) 对(B) 错13. 分析一阶电路的三要素法中的三个素分别是初始值、时间常数和特解。
A(A) 对(B) 错14. 非正弦周期电流电路的分析法叫谐波分析法。
A(A) 对(B) 错15. 在外加直流激励情况下，一阶电路最终达到稳态时，电感相当于开路，电容相当于短路。
B(A) 对(B) 错。
