现场仪表系统常见故障分析步骤说明通用版
现场仪表系统的故障分析
现场仪表系统的故障分析中心议题：∙现场仪表系统故障的基本分析步骤∙四大测量参数仪表控制系统故障分析步骤解决方案：∙温度控制仪表系统故障分析步骤∙压力控制仪表系统故障分析步骤∙流量控制仪表系统故障分析步骤∙液位控制仪表系统故障分析步骤一、现场仪表系统故障的基本分析步骤现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1.首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2.在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3.如果仪表记录曲线为一条死线(一点变化也没有的线称死线)，或记录曲线原来为波动，现在突然变成一条直线;故障很可能在仪表系统。
因为目前记录仪表大多是DCS计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
此时可人为地改变一下工艺参数，看曲线变化情况。
如不变化，基本断定是仪表系统出了问题;如有正常变化，基本断定仪表系统没有大的问题。
4.变化工艺参数时，发现记录曲线发生突变或跳到最大或最小，此时的故障也常在仪表系统。
5.故障出现以前仪表记录曲线一直表现正常，出现波动后记录曲线变得毫无规律或使系统难以控制，甚至连手动操作也不能控制，此时故障可能是工艺操作系统造成的。
6.当发现DCS显示仪表不正常时，可以到现场检查同一直观仪表的指示值，如果它们差别很大，则很可能是仪表系统出现故障。
总之，分析现场仪表故障原因时，要特别注意被测控制对象和控制阀的特性变化，这些都可能是造成现场仪表系统故障的原因。
所以，我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析，检查原因所在。
二、四大测量参数仪表控制系统故障分析步骤1.温度控制仪表系统故障分析步骤分析温度控制仪表系统故障时，首先要注意两点：该系统仪表多采用电动仪表测量、指示、控制;该系统仪表的测量往往滞后较大。
现场仪表系统常见故障分析步骤
机 械 与 电子
科 技 视 界
２１ 年 ８ ０２ 月第 ２ 期 ２
现场仪表系统常见故障分析步骤
康 则天 方
玮 滕 ， ２ ７ ２ ） ｋ ｌ ７ ５ ７ １
ｆ 兖矿 鲁南 化工 有 限公 司 山东
表 系统 没有 大 的 问题 。
２１ 温度控制仪 表系统指示 出现大幅缓慢 的波动 ， ．． ３ 很可 能
是由于工 艺操 作变化引起的 ，如当时工艺操作没有变化 ， 则
很可能是仪表控制系统本身的故 障。
２１ 温 度控 制系统本身的故障分析步骤 ： ．４ ． 检查调节 阀输 入
信号是否变化 ， 输入信号不变化 ， 调节阀动作 ， 调节 阀膜头 膜 片漏 了 ： 检查调 节阀定位器 输入信号是 否变化 ， 输入 信号 不 变化 ， 出信号 变化 ， 输 定位器有故障 ； 检查 定位器输入信号 有
现场仪表测量参数一般分为温度 、 压力 、 流量 、 液位 四大 参数 。现根据测量参数 的不 同 ， 来分析不 同的现场仪表故 障
所在 。
故障 的原 因。所 以， 我们 要从 现场仪表系统和工艺操 作系统
两个方面综合考虑 、 仔细分析 ， 检查原因所 在。
２ 四大测 量参 数仪 表控 制 系统故 障分 析步骤
参 数 ＰＤ调 整 不 当造 成 。 Ｉ
１ 在分析检查现场仪表系统故 障之前 ， ． ２ 要向现场操作 工人 了解 生产的负荷及原料 的参数变化情况 ， 查看故 障仪表 的记 录曲线 。 进行综合分析 ． 以确定仪表故障原因所 在。
１ 如果仪表记录 曲线为一条死线 （ ． ３ 一点变化也没有的线称
现场仪表系统常见故障的分析步骤
宋广祥先生，中石化股份公司天津分公司仪表车间副主任，工程师。
关键词：仪表系统故障分析步骤目前，随着石化、钢铁、造纸、食品、医药企业自动化水平的不断提高，对现场仪表维护人员的技术水平提出了更高要求。
为缩短处理仪表故障时间，保证安全生产提高经济效益，本文发表一点仪表现场维护经验，供仪表维护人员参考。
一现场仪表系统故障的基本分析步骤现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1、首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2、在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3、如果仪表记录曲线为一条死线（一点变化也没有的线称死线），或记录曲线原来为波动，现在突然变成一条直线；故障很可能在仪表系统。
因为目前记录仪表大多是DCS 计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
此时可人为地改变一下工艺参数，看曲线变化情况。
如不变化，基本断定是仪表系统出了问题；如有正常变化，基本断定仪表系统没有大的问题。
4、变化工艺参数时，发现记录曲线发生突变或跳到最大或最小，此时的故障也常在仪表系统。
5、故障出现以前仪表记录曲线一直表现正常，出现波动后记录曲线变得毫无规律或使系统难以控制，甚至连手动操作也不能控制，此时故障可能是工艺操作系统造成的。
6、当发现DCS 显示仪表不正常时，可以到现场检查同一直观仪表的指示值，如果它们差别很大，则很可能是仪表系统出现故障。
总之，分析现场仪表故障原因时，要特别注意被测控制对象和控制阀的特性变化，这些都可能是造成现场仪表系统故障的原因。
所以，我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析，检查原因所在。
现场仪表系统常见故障的分析步骤
现场仪表系统常见故障的分析步骤摘要：目前，随着石化、钢铁、造纸、食品、医药企业自动化水平的不断提高，对现场仪表维护人员的技术水平提出了更高要求。
为缩短处理仪表故障时间，保证安全生产提高经济效益，本文发表一点仪表现场维护经验，供仪表维护人员参考。
关键词：仪表系统故障分析具体步骤一、现场仪表系统故障的基本分析步骤现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1.首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2.在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3.如果仪表记录曲线为一条死线（一点变化也没有的线称死线），或记录曲线原来为波动，现在突然变成一条直线；故障很可能在仪表系统。
因为目前记录仪表大多是DCS计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
此时可人为地改变一下工艺参数，看曲线变化情况。
如不变化，基本断定是仪表系统出了问题；如有正常变化，基本断定仪表系统没有大的问题。
4.变化工艺参数时，发现记录曲线发生突变或跳到最大或最小，此时的故障也常在仪表系统。
5.故障出现以前仪表记录曲线一直表现正常，出现波动后记录曲线变得毫无规律或使系统难以控制，甚至连手动操作也不能控制，此时故障可能是工艺操作系统造成的。
6.当发现DCS显示仪表不正常时，可以到现场检查同一直观仪表的指示值，如果它们差别很大，则很可能是仪表系统出现故障。
总之，分析现场仪表故障原因时，要特别注意被测控制对象和控制阀的特性变化，这些都可能是造成现场仪表系统故障的原因。
所以，我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析，检查原因所在。
二、四大测量参数仪表控制系统故障分析步骤1.温度控制仪表系统故障分析步骤分析温度控制仪表系统故障时，首先要注意两点：该系统仪表多采用电动仪表测量、指示、控制；该系统仪表的测量往往滞后较大。

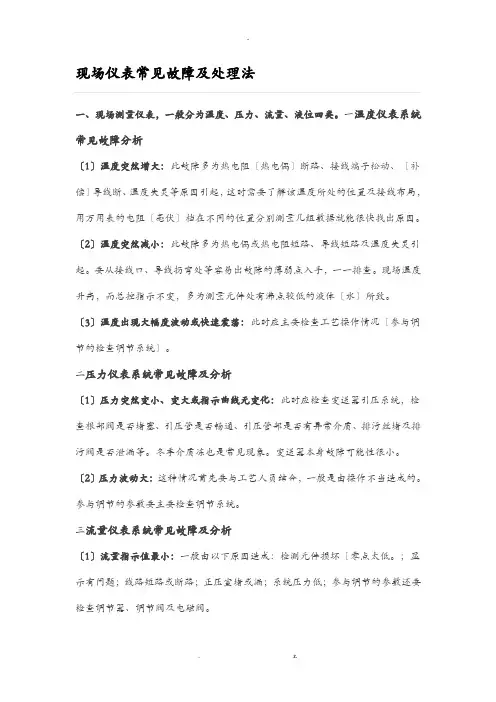

现场仪表常见故障及处理方法
现场仪表常见故障及处理法一、现场测量仪表，一般分为温度、压力、流量、液位四类。
一温度仪表系统常见故障分析〔1〕温度突然增大：此故障多为热电阻〔热电偶〕断路、接线端子松动、〔补偿〕导线断、温度失灵等原因引起，这时需要了解该温度所处的位置及接线布局，用万用表的电阻〔毫伏〕档在不同的位置分别测量几组数据就能很快找出原因。
〔2〕温度突然减小：此故障多为热电偶或热电阻短路、导线短路及温度失灵引起。
要从接线口、导线拐弯处等容易出故障的薄弱点入手，一一排查。
现场温度升高，而总控指示不变，多为测量元件处有沸点较低的液体〔水〕所致。
〔3〕温度出现大幅度波动或快速震荡：此时应主要检查工艺操作情况〔参与调节的检查调节系统〕。
二压力仪表系统常见故障及分析〔1〕压力突然变小、变大或指示曲线无变化：此时应检查变送器引压系统，检查根部阀是否堵塞、引压管是否畅通、引压管部是否有异常介质、排污丝堵及排污阀是否泄漏等。
冬季介质冻也是常见现象。
变送器本身故障可能性很小。
〔2〕压力波动大：这种情况首先要与工艺人员结合，一般是由操作不当造成的。
参与调节的参数要主要检查调节系统。
三流量仪表系统常见故障及分析〔1〕流量指示值最小：一般由以下原因造成：检测元件损坏〔零点太低。
；显示有问题；线路短路或断路；正压室堵或漏；系统压力低；参与调节的参数还要检查调节器、调节阀及电磁阀。
〔2〕流量指示最大：主要原因是负压室引压系统堵或漏。
变送器需要调校的可能不大。
〔3〕流量波动大：流量参数不参与调节的，一般为工艺原因；参与调节的，可检查调节器的PID参数；带隔离罐的参数，检查引压管是否有气泡，正负压引压管液体是否一样高。
四液位仪表系统常见故障及分析〔1〕液位突然变大：主要检查变送器负压室引压系统是否堵、泄漏、集气、缺液等。
灌液的具体法是：按照停表顺序先停表；关闭正负压根部阀；翻开正负压排污阀泄压；翻开双室平衡容器灌液丝堵；翻开正负压室排污丝堵；此时液位指示最大。
现场仪表系统常见故障分析步骤说明(正式)
编订：__________________审核：__________________单位：__________________现场仪表系统常见故障分析步骤说明(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9009-55 现场仪表系统常见故障分析步骤说明(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
目前，随着石化、钢铁、造纸、食品、医药企业自动化水平的不断提高，对现场仪表维护人员的技术水平提出了更高要求。
为缩短处理仪表故障时间，保证安全生产提高经济效益，本文发表一点仪表现场维护经验，供仪表维护人员参考。
一、现场仪表系统故障的基本分析步骤现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1．首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2．在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3．如果仪表记录曲线为一条死线(一点变化也没有的线称死线)，或记录曲线原来为波动，现在突然变成一条直线；故障很可能在仪表系统。
因为目前记录仪表大多是DCS计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
现场仪表系统的故障分析步骤
现场仪表系统的故障分析步骤一、现场仪表系统故障的基本分析步骤现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1.首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2.在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3.如果仪表记录曲线为一条死线(一点变化也没有的线称死线)，或记录曲线原来为波动，现在突然变成一条直线;故障很可能在仪表系统。
因为目前记录仪表大多是DCS计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
此时可人为地改变一下工艺参数，看曲线变化情况。
如不变化，基本断定是仪表系统出了问题;如有正常变化，基本断定仪表系统没有大的问题。
4.变化工艺参数时，发现记录曲线发生突变或跳到最大或最小，此时的故障也常在仪表系统。
5.故障出现以前仪表记录曲线一直表现正常，出现波动后记录曲线变得毫无规律或使系统难以控制，甚至连手动操作也不能控制，此时故障可能是工艺操作系统造成的。
6.当发现DCS显示仪表不正常时，可以到现场检查同一直观仪表的指示值，如果它们差别很大，则很可能是仪表系统出现故障。
总之，分析现场仪表故障原因时，要特别注意被测控制对象和控制阀的特性变化，这些都可能是造成现场仪表系统故障的原因。
所以，我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析，检查原因所在。
二、四大测量参数仪表控制系统故障分析步骤1.温度控制仪表系统故障分析步骤分析温度控制仪表系统故障时，首先要注意两点：该系统仪表多采用电动仪表测量、指示、控制;该系统仪表的测量往往滞后较大。
(1)温度仪表系统的指示值突然变到最大或最小，一般为仪表系统故障。
现场仪表系统常见故障分析步骤说明参考文本
现场仪表系统常见故障分析步骤说明参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月现场仪表系统常见故障分析步骤说明参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
目前，随着石化、钢铁、造纸、食品、医药企业自动化水平的不断提高，对现场仪表维护人员的技术水平提出了更高要求。
为缩短处理仪表故障时间，保证安全生产提高经济效益，本文发表一点仪表现场维护经验，供仪表维护人员参考。
一、现场仪表系统故障的基本分析步骤现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1．首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2．在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3．如果仪表记录曲线为一条死线(一点变化也没有的线称死线)，或记录曲线原来为波动，现在突然变成一条直线；故障很可能在仪表系统。
因为目前记录仪表大多是DCS计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全管理编号：YTO-FS-PD575
现场仪表系统常见故障分析步骤说明
通用版
In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
现场仪表系统常见故障分析步骤说
明通用版
使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
目前，随着石化、钢铁、造纸、食品、医药企业自动化水平的不断提高，对现场仪表维护人员的技术水平提出了更高要求。
为缩短处理仪表故障时间，保证安全生产提高经济效益，本文发表一点仪表现场维护经验，供仪表维护人员参考。
一、现场仪表系统故障的基本分析步骤
现场仪表测量参数一般分为温度、压力、流量、液位四大参数。
现根据测量参数的不同，来分析不同的现场仪表故障所在。
1．首先，在分析现场仪表故障前，要比较透彻地了解相关仪表系统的生产过程、生产工艺情况及条件，了解仪
表系统的设计方案、设计意图，仪表系统的结构、特点、性能及参数要求等。
2．在分析检查现场仪表系统故障之前，要向现场操作工人了解生产的负荷及原料的参数变化情况，查看故障仪表的记录曲线，进行综合分析，以确定仪表故障原因所在。
3．如果仪表记录曲线为一条死线(一点变化也没有的线称死线)，或记录曲线原来为波动，现在突然变成一条直线；故障很可能在仪表系统。
因为目前记录仪表大多是DCS计算机系统，灵敏度非常高，参数的变化能非常灵敏的反应出来。
此时可人为地改变一下工艺参数，看曲线变化情况。
如不变化，基本断定是仪表系统出了问题；如有正常变化，基本断定仪表系统没有大的问题。
4．变化工艺参数时，发现记录曲线发生突变或跳到最大或最小，此时的故障也常在仪表系统。
5．故障出现以前仪表记录曲线一直表现正常，出现波动后记录曲线变得毫无规律或使系统难以控制，甚至连手动操作也不能控制，此时故障可能是工艺操作系统造成
的。
6．当发现DCS显示仪表不正常时，可以到现场检查同一直观仪表的指示值，如果它们差别很大，则很可能是仪表系统出现故障。
总之，分析现场仪表故障原因时，要特别注意被测控制对象和控制阀的特性变化，这些都可能是造成现场仪表系统故障的原因。
所以，我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析，检查原因所在。
二、四大测量参数仪表控制系统故障分析步骤
1．温度控制仪表系统故障分析步骤
分析温度控制仪表系统故障时，首先要注意两点：该系统仪表多采用电动仪表测量、指示、控制；该系统仪表的测量往往滞后较大。
(1)温度仪表系统的指示值突然变到最大或最小，一般为仪表系统故障。
因为温度仪表系统测量滞后较大，不会发生突然变化。
此时的故障原因多是热电偶、热电阻、补
偿导线断线或变送器放大器失灵造成。
(2)温度控制仪表系统指示出现快速振荡现象，多为控制参数PID调整不当造成。
(3)温度控制仪表系统指示出现大幅缓慢的波动，很可能是由于工艺操作变化引起的，如当时工艺操作没有变化，则很可能是仪表控制系统本身的故障。
(4)温度控制系统本身的故障分析步骤：检查调节阀输入信号是否变化，输入信号不变化，调节阀动作，调节阀膜头膜片漏了；检查调节阀定位器输入信号是否变化，输入信号不变化，输出信号变化，定位器有故障；检查定位器输入信号有变化，再查调节器输出有无变化，如果调节器输入不变化，输出变化，此时是调节器本身的故障。
2．压力控制仪表系统故障分析步骤
(1)压力控制系统仪表指示出现快速振荡波动时，首先检查工艺操作有无变化，这种变化多半是工艺操作和调节器PID参数整定不好造成。
(2)压力控制系统仪表指示出现死线，工艺操作变化了
压力指示还是不变化，一般故障出现在压力测量系统中，首先检查测量引压导管系统是否有堵的现象，不堵，检查压力变送器输出系统有无变化，有变化，故障出在控制器测量指示系统。
3．流量控制仪表系统故障分析步骤
(1)流量控制仪表系统指示值达到最小时，首先检查现场检测仪表，如果正常，则故障在显示仪表。
当现场检测仪表指示也最小，则检查调节阀开度，若调节阀开度为零，则常为调节阀到调节器之间故障。
当现场检测仪表指示最小，调节阀开度正常，故障原因很可能是系统压力不够、系统管路堵塞、泵不上量、介质结晶、操作不当等原因造成。
若是仪表方面的故障，原因有：孔板差压流量计可能是正压引压导管堵；差压变送器正压室漏；机械式流量计是齿轮卡死或过滤网堵等。
(2)流量控制仪表系统指示值达到最大时，则检测仪表也常常会指示最大。
此时可手动遥控调节阀开大或关小，如果流量能降下来则一般为工艺操作原因造成。
若流量值降不下来，则是仪表系统的原因造成，检查流量控制仪表系统的调节阀是否动作；检查仪表测量引压系统是否正
常；检查仪表信号传送系统是否正常。
(3)流量控制仪表系统指示值波动较频繁，可将控制改到手动，如果波动减小，则是仪表方面的原因或是仪表控制参数PID不合适，如果波动仍频繁，则是工艺操作方面原因造成。
4．液位控制仪表系统故障分析步骤
(1)液位控制仪表系统指示值变化到最大或最小时，可以先检查检测仪表看是否正常，如指示正常，将液位控制改为手动遥控液位，看液位变化情况。
如液位可以稳定在一定的范围，则故障在液位控制系统；如稳不住液位，一般为工艺系统造成的故障，要从工艺方面查找原因。
(2)差压式液位控制仪表指示和现场直读式指示仪表指示对不上时，首先检查现场直读式指示仪表是否正常，如指示正常，检查差压式液位仪表的负压导压管封液是否有渗漏；若有渗漏，重新灌封液，调零点；无渗漏，可能是仪表的负迁移量不对了，重新调整迁移量使仪表指示正常。
(3)液位控制仪表系统指示值变化波动频繁时，首先要分析液面控制对象的容量大小，来分析故障的原因，容量大一般是仪表故障造成。
容量小的首先要分析工艺操作情况是否有变化，如有变化很可能是工艺造成的波动频繁。
如没有变化可能是仪表故障造成。
以上只是现场四大参数单独控制仪表的现场故障分析，实际现场还有一些复杂的控制回路，如串级控制、分程控制、程序控制、联锁控制等等。
这些故障的分析就更加复杂，要具体分析.
