磨耗形踏面
机车车轮踏面
机车车轮踏面机车车轮踏面（locomotive wheel tread）车轮与钢轨的接触部分。
简称踏面。
踏面与钢轨内侧接触的凸出部分称为轮缘，轮缘的作用是防止车轮脱轨，车轮通过曲线时，轮缘与外轨内侧面接触，引导机车在曲线上运行。
踏面外形对机车的运行性能有很大的影响，设计必须合理。
踏面必须具有斜度，图1为中国机车锥形踏面的外形。
左右两轮装在车轴上成为轮对，两轮缘内侧距离为1353mm，在轮对组装时必须严格检查该尺寸，此距离决定了轮缘与钢轨的间隙。
图1 中国机车锥形踏面机车锥形路面的特点是：①轮缘的厚度为33mm，高度为28mm，轮缘外侧与水平面成65°角，称为轮缘角，保证安全通过曲线。
②踏面有1:20及1:10两段斜面，在外侧有5×45°倒角。
③轮缘内侧面有R16的圆弧，以便引导车辆顺利通过护轨。
轮对在曲线上运行时，外轮沿外轨所走距离大于内轮沿内轨所走距离。
由于内外轮固装在同一车轴上，如果两轮的踏面为圆柱形，则势必引起内外轮的滑行。
实际踏面具有斜度，当轮对在曲线上运行时，由于轮缘与钢轨之间有间隙，随着轮对向外偏移，外轮与外轨接触的直径大于内轮与内轨接触的直径，与外轨和内轨的不同长度相匹配，就能显著减少车轮的滑行。
因为踏面具有斜度，轮对在直道上运行时因轨道横向不平顺等原因，轮对偏离中央位置时，两轮以不同的半径滚动，形成轮对的蛇行运动，轮对向中央位置复原，在轮对蛇行运动的过程中自动对中。
这种特性能防止在直道上轮缘与钢轨接触而形成轮缘偏磨。
但是随着机车速度的提高，轮对的蛇行运动会引起机车横向振动加剧，使机车运行品质恶化。
踏面斜度愈大，蛇行运动愈剧烈，因此要合理控制踏面斜度。
斜度为1:20的一段踏面经常与轨面接触，磨耗后使踏面呈凹陷，轮对在进入道岔或小半径曲线时可能发生剧烈跳动。
为了避免这种现象，在1:20斜度的外侧有一段1:10的斜坡，这一段仅在小半径曲线上才与轨面接触。
锥形踏面与钢轨的接触宽度较窄，接触部分磨耗后踏面呈凹形。
轮缘磨耗和踏面磨耗
轮缘磨耗和踏面磨耗一、轮缘磨耗机车通过曲线时，轮缘与轨侧发生磨耗。
我国铁路曲线所占比重较大，轮缘磨耗一直是个重大问题。
影响轮缘磨耗的因素为：通过曲线时前导车轮的轮缘力及对钢轨冲角，轮缘与轨侧的摩擦系数，轮缘的耐磨性。
下面具体分析。
1．减少轮缘磨耗的方法(1）踏面等效斜率**越大，曲线导向性能越好。
**足够大时，转向架前导轴内外车轮踏面上的纵向蠕滑力形成的力偶能帮助转向架沿曲线运行，这就是所谓通过曲线蠕滑力导向，在大半径曲线上有可能避免轮缘接触，即使轮缘与钢轨接触，较大的**总能使轮缘力有所减小；但是，较大的**不利于转向架的蛇行稳定性，这就是通常所说的机车蛇行稳定性与曲线通过性能相矛盾的一个方面。
磨耗形踏面的等效斜率**较大，使轮缘力减小；另外，磨耗形踏面避免了与钢轨的两点接触，使轮缘磨耗显著减少。
(2）机车通过曲线时，径向转向架内各轴能自动向径向位置偏转，车轮与钢轨的冲角大为减小（如果转向架完全占径向位置，则冲角为零），使轮缘磨耗大幅度减少。
(3）转向架固定轴距越长，通过曲线就比较困难，其冲角及轮缘力均较大，轮缘磨耗当然也较大；相反，转向架固定轴距越短，通过曲线就比较容易。
两轴转向架与三轴转向架相比，前者通过曲线时轮缘力小得多，冲角也小，轮缘磨耗明显改善，这就是两轴转向架的机车特别适用于多曲线的山区铁路的原因。
(4）三轴转向架C0一C0机车因轮缘磨耗严重而不适宜于多曲线的山区铁路。
用B0一B0一B0式机车代替C0一C0式六轴机车，可以显著改善机车的曲线通过性能。
给三轴转向架中间轴以适当大的自由横动量，可以在不影响转向架在直线上的蛇行稳定性的条件下，改善转向架的曲线通过性能。
中间轮对的自由横动量增大后，使它在半径不大的曲线上能贴靠外轨，参与导向，如图3一17所示，结果有可能使第一轴外轮轮缘力减少20％一30％。
一般而言，间轴贴靠外轨，给中间轴以10一15mm自由横动量，就能在机车通过30om半径曲线时使中间轴贴靠外轨，而不贴靠构架。
铁路货车车轮踏面圆周磨耗及轮缘磨耗的原因分析及改进措施
摘要：随着我国铁路高速和重载的发展，轮轨磨耗问题日趋严重，每年都给铁路运输业造成巨大的经济损失，其解决与否直接影响到铁路的快速发展。
为了进一步了解车轮磨耗的原因，从而提出降低磨耗的有效措施，本文分别从转向架形式、车轮位数、轮瓦磨耗、轮轨磨耗等方面对车轮磨耗进行调研，并将影响铁路货车车轮磨耗的主要因素归结为货车轴重、货物周转量、闸瓦质量、车轮硬度、制动形式、闸调器作用影响及基础制动装置制造尺寸等方面。
通过对段修车检修轮对磨耗情况的调研、分析，总结了磨耗规律，提出了改进措施，结论表明，推广应用新型车轮以提高车轮踏面及轮辋硬度、进一步提高制动梁、闸瓦托制造、检修质量，严格控制各项尺寸在公差范围之内、加强对闸调器在运用中正确使用、控制同一轮对两车轮的轮径差使车轮踏面磨耗均匀化的有效途径；铁路货车采用状态修的维修管理办法是控制和降低轮缘磨耗发生的有效手段。
提出的建议可为改善车轮磨耗，降低检修劳动量，确保运输安全具有实际意义。
关键词：车轮踏面圆周磨耗；轮缘磨耗；原因分析；改进措施中图分类号： u272 文献标识码： a 文章编号： 1673-1069（2016）21-86-30 引言随着我国铁路高速和重载的发展，车轮损伤形式逐渐呈多样性，尤其是轮对踏面圆周磨耗及轮缘磨耗问题日趋严重，严重影响货车车辆的运行品质，本文对车轮损伤的性质及产生原因进行了分析，对车轮损伤产生的危害进行了阐释，为进一步分析车轮磨耗的规律，探究其产生原因，提出改进措施，本文分别从转向架形式、车轮位数、轮瓦磨耗、轮轨磨耗等方面对车轮磨耗进行调研，并将影响铁路货车车轮磨耗的主要因素归结为货车轴重、货物周转量、车轮硬度、制动形式及基础制动装置制造尺寸等方面。
通过对段修车检修轮对磨耗情况的调研、分析，总结了磨耗规律，提出了改进措施，结论表明，推广应用新型车轮以提高车轮踏面及轮辋硬度、进一步提高制动梁、闸瓦托制造、检修质量，严格控制各项尺寸在公差范围之内是降低车轮踏面磨耗并使车轮踏面磨耗均匀化的有效途径。

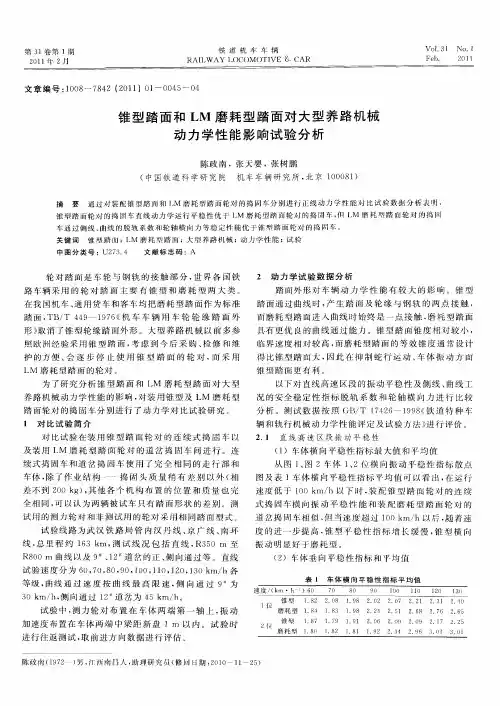

锥型踏面和LM磨耗型踏面对大型养路机械动力学性能影响试验分析
