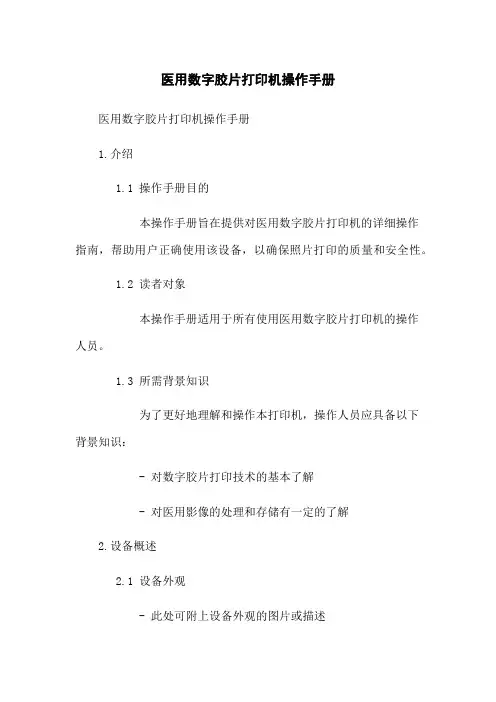

医用数字胶片打印机操作手册医用数字胶片打印机操作手册1.介绍1.1 操作手册目的本操作手册旨在提供对医用数字胶片打印机的详细操作指南，帮助用户正确使用该设备，以确保照片打印的质量和安全性。
1.2 读者对象本操作手册适用于所有使用医用数字胶片打印机的操作人员。
1.3 所需背景知识为了更好地理解和操作本打印机，操作人员应具备以下背景知识：- 对数字胶片打印技术的基本了解- 对医用影像的处理和存储有一定的了解2.设备概述2.1 设备外观- 此处可附上设备外观的图片或描述2.2 主要功能2.2.1 照片打印2.2.2 打印质量调节2.2.3 打印速度调节2.2.4 打印胶片格式选择3.准备工作3.1 设备安装3.1.1 设备放置- 为了保证设备的稳定性和正常工作，请将设备放置在平整牢固的台面上。
3.1.2 电源连接- 将设备的电源线连接到电源插座上，并确保电源连接稳固。
3.2 胶片准备3.2.1 胶片检查- 在使用胶片前，请检查胶片的完整性和质量。
3.2.2 胶片放置- 将胶片放置在设备指定的胶片仓中，并确保胶片放置正确。
4.操作步骤4.1 打印照片4.1.1 打开设备电源- 按下电源按钮，等待设备启动完成。
4.1.2 选择照片- 使用设备配套的软件或界面，选择要打印的照片。
4.1.3 调节打印质量- 根据需要调节打印质量参数，如亮度、对比度等。
4.1.4 调节打印速度- 根据需要调节打印速度参数，以满足不同的打印需求。
4.1.5 打印照片- 确认设置无误后，打印按钮，开始打印照片。
5.故障排除5.1 无法打开设备电源- 检查电源线是否正常连接，检查电源插座是否工作正常。
5.2 打印质量不佳- 检查胶片质量、打印质量参数设置是否正确，如需要可更换胶片或重新调整参数。
5.3 打印速度过慢或过快- 检查打印速度参数设置是否正确，如需要可调整打印速度参数。
附件：附件1：医用数字胶片打印机设备外观示意图附件2：医用数字胶片打印机相关法律法规法律名词及注释：1.医用数字胶片打印机：指用于医疗影像打印的数字化设备。
医用打印胶片产品标准
Q/PG $$$$$$有限公司企业标准Q/PGRSH0001-2013医用打印胶片2013年7月1日发布2013年8月1日实施$$$$$$$科技有限公司发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用件 (1)3 分类 (1)4 要求 (1)5 实验方法 (3)6 检验规则 (4)7 标志、标签、使用说明书 (5)8 包装、运输、储藏 (5)9 编制说明 (6)任务来源及背景 (6)管理类别确定的依据 (6)与人体接触的材料是否在临床上应用过可靠性是否得到证明 (6)主要技术条款确定的依据 (6)引用或参照的相关标准和资料 (6)Ⅰ前言医用打印胶片前言的描述医用打印胶片是本公司生产的产品。
根据《医疗器械监督管理条例》、《医疗器械标准管理办法》特制订本注册产品标准作为该产品生产、检验的质量依据。
本标准的内容遵循了国家及行业的有关医用打印胶片的标准规定，本标准的格式符合GB/T 《标准化工作导则第1部分：标准的结构和编写规则》的要求。
本标准起草单位：北京瑞达实创科技有限公司。
本标准主要起草人：林静。
本标准于2013年7月1日首次发布。
ⅡHG/T 4127-2010医用打印胶片1.范围本注册标准适用于医用打印胶片。
本注册标准规定了医用打印胶片的产品分类、要求，试验方法，检验规则，标志、包装、运输、贮存等内容。
2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 11500 摄影投射密度测量的几何条件GB/T 11501 摄影密度测量的光谱条件3.分类按胶片用途可分为以下几种:感蓝X光胶片、感绿X光胶片、CT胶片、激光胶片、乳腺胶片、红外激光胶片、氦氖激光胶片、干式胶片、氦氖激光胶片、干式热敏打印胶片等.按照我公司的名称定义及尺寸分类为RC型医用打印胶片片：RC-A3 RC-A4 RC-B5 RC-16K4.要求胶片性能见表1。
医用胶片的发展进程

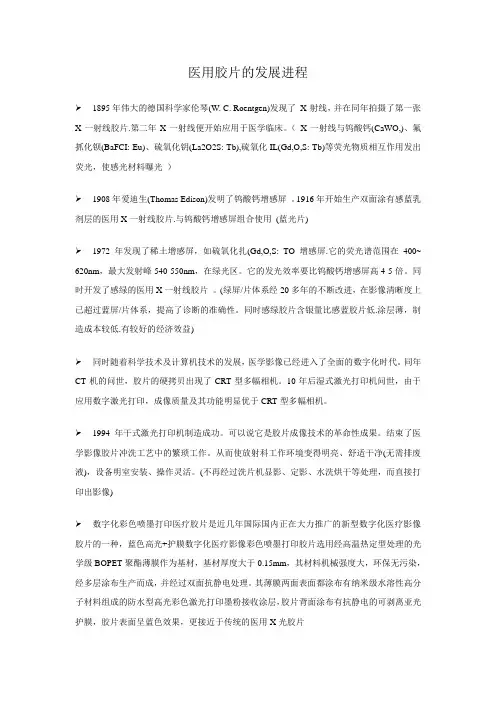

医用胶片的发展进程1895年伟大的德国科学家伦琴(W. C. Roentgen)发现了X-射线，并在同年拍摄了第一张X一射线胶片.第二年X一射线便开始应用于医学临床。
（X一射线与钨酸钙(CaWO,)、氟抓化钡(BaFCI: Eu)、硫氧化钥(La2O2S: Tb),硫氧化IL(Gd,O,S: Tb)等荧光物质相互作用发出荧光，使感光材料曝光）1908年爱迪生(Thomas Edison)发明了钨酸钙增感屏。
1916年开始生产双面涂有感蓝乳剂层的医用X一射线胶片.与钨酸钙增感屏组合使用(蓝光片)1972年发现了稀土增感屏，如硫氧化扎(Gd,O,S: TO增感屏.它的荧光谱范围在400~ 620nm，最大发射峰540-550nm，在绿光区。
它的发光效率要比钨酸钙增感屏高4-5倍。
同时开发了感绿的医用X一射线胶片。
(绿屏/片体系经20多年的不断改进，在影像清晰度上已超过蓝屏/片体系，提高了诊断的准确性。
同时感绿胶片含银量比感蓝胶片低.涂层薄，制造成本较低.有较好的经济效益)同时随着科学技术及计算机技术的发展，医学影像已经进入了全面的数字化时代。
同年CT机的问世，胶片的硬拷贝出现了CRT型多幅相机。
10年后湿式激光打印机问世，由于应用数字激光打印，成像质量及其功能明显优于CRT型多幅相机。
1994年干式激光打印机制造成功。
可以说它是胶片成像技术的革命性成果。
结束了医学影像胶片冲洗工艺中的繁琐工作。
从而使放射科工作环境变得明亮、舒适干净(无需排废液)，设备明室安装、操作灵活。
(不再经过洗片机显影、定影、水洗烘干等处理，而直接打印出影像)数字化彩色喷墨打印医疗胶片是近几年国际国内正在大力推广的新型数字化医疗影像胶片的一种，蓝色高光+护膜数字化医疗影像彩色喷墨打印胶片选用经高温热定型处理的光学级BOPET聚酯薄膜作为基材，基材厚度大于0.15mm，其材料机械强度大，环保无污染，经多层涂布生产而成，并经过双面抗静电处理。
热敏干式胶片自助打印机及热敏干式胶片的技术参数

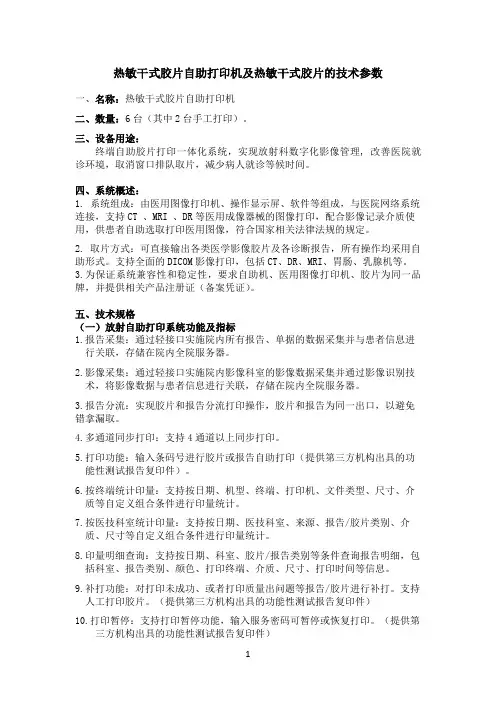

热敏干式胶片自助打印机及热敏干式胶片的技术参数一、名称：热敏干式胶片自助打印机二、数量：6台（其中2台手工打印）。
三、设备用途：终端自助胶片打印一体化系统，实现放射科数字化影像管理, 改善医院就诊环境，取消窗口排队取片，减少病人就诊等候时间。
四、系统概述：1. 系统组成：由医用图像打印机、操作显示屏、软件等组成，与医院网络系统连接，支持CT 、MRI 、DR等医用成像器械的图像打印，配合影像记录介质使用，供患者自助选取打印医用图像，符合国家相关法律法规的规定。
2. 取片方式：可直接输出各类医学影像胶片及各诊断报告，所有操作均采用自助形式。
支持全面的DICOM影像打印，包括CT、DR、MRI、胃肠、乳腺机等。
3.为保证系统兼容性和稳定性，要求自助机、医用图像打印机、胶片为同一品牌，并提供相关产品注册证（备案凭证）。
五、技术规格（一）放射自助打印系统功能及指标1.报告采集：通过轻接口实施院内所有报告、单据的数据采集并与患者信息进行关联，存储在院内全院服务器。
2.影像采集：通过轻接口实施院内影像科室的影像数据采集并通过影像识别技术，将影像数据与患者信息进行关联，存储在院内全院服务器。
3.报告分流：实现胶片和报告分流打印操作，胶片和报告为同一出口，以避免错拿漏取。
4.多通道同步打印：支持4通道以上同步打印。
5.打印功能：输入条码号进行胶片或报告自助打印（提供第三方机构出具的功能性测试报告复印件）。
6.按终端统计印量：支持按日期、机型、终端、打印机、文件类型、尺寸、介质等自定义组合条件进行印量统计。
7.按医技科室统计印量：支持按日期、医技科室、来源、报告/胶片类别、介质、尺寸等自定义组合条件进行印量统计。
8.印量明细查询：支持按日期、科室、胶片/报告类别等条件查询报告明细，包括科室、报告类别、颜色、打印终端、介质、尺寸、打印时间等信息。
9.补打功能：对打印未成功、或者打印质量出问题等报告/胶片进行补打。
支持人工打印胶片。
医用打印胶片涂层、特性及使用简介(一)

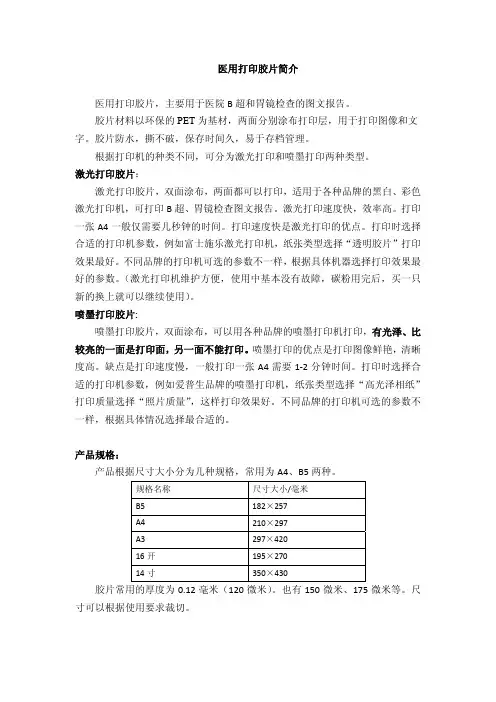

医用打印胶片简介医用打印胶片，主要用于医院B超和胃镜检查的图文报告。
胶片材料以环保的PET为基材，两面分别涂布打印层，用于打印图像和文字。
胶片防水，撕不破，保存时间久，易于存档管理。
根据打印机的种类不同，可分为激光打印和喷墨打印两种类型。
激光打印胶片：激光打印胶片，双面涂布，两面都可以打印，适用于各种品牌的黑白、彩色激光打印机，可打印B超、胃镜检查图文报告。
激光打印速度快，效率高。
打印一张A4一般仅需要几秒钟的时间。
打印速度快是激光打印的优点。
打印时选择合适的打印机参数，例如富士施乐激光打印机，纸张类型选择“透明胶片”打印效果最好。
不同品牌的打印机可选的参数不一样，根据具体机器选择打印效果最好的参数。
（激光打印机维护方便，使用中基本没有故障，碳粉用完后，买一只新的换上就可以继续使用）。
喷墨打印胶片:喷墨打印胶片，双面涂布，可以用各种品牌的喷墨打印机打印，有光泽、比较亮的一面是打印面，另一面不能打印。
喷墨打印的优点是打印图像鲜艳，清晰度高。
缺点是打印速度慢，一般打印一张A4需要1‐2分钟时间。
打印时选择合适的打印机参数，例如爱普生品牌的喷墨打印机，纸张类型选择“高光泽相纸”打印质量选择“照片质量”，这样打印效果好。
不同品牌的打印机可选的参数不一样，根据具体情况选择最合适的。
产品规格：产品根据尺寸大小分为几种规格，常用为A4、B5两种。
规格名称 尺寸大小/毫米B5 182×257A4 210×297A3 297×42016开 195×27014寸 350×430胶片常用的厚度为0.12毫米（120微米）。
也有150微米、175微米等。
尺寸可以根据使用要求裁切。
医用胶片打印机原理
医用胶片打印机原理宝子们，今天咱们来唠唠医用胶片打印机这个神奇的东西。
你想啊，在医院里，那些X光片、CT片啥的，都是从这个打印机里出来的，是不是感觉很神秘呢？咱先说说医用胶片打印机的基本结构。
它就像一个小小的工厂，有好多不同的部件在协同工作呢。
里面有一个胶片输入系统，就像是一个小传送带，把空白的医用胶片乖乖地送进打印机里。
这个胶片啊，可不是普通的纸，它有特殊的涂层，可以很好地显示影像。
再说说它的成像原理。
医用胶片打印机主要有两种成像技术，一种是热敏成像，一种是激光成像。
咱先唠唠热敏成像的医用胶片打印机。
这种打印机里有一个热敏打印头，这个打印头可神奇了。
它就像一个超级细心的小画家。
当打印机收到要打印的影像数据后，热敏打印头就开始工作啦。
它根据数据，对胶片进行加热。
你可以想象成这个打印头拿着一个超级小的热熨斗，在胶片上轻轻地“熨”出图像来。
哪里需要颜色深一点，就多加热一会儿；哪里颜色浅一点，就少加热一会儿。
胶片上的特殊涂层在受热之后就会发生反应，从而形成我们看到的影像。
就好像是胶片在和打印头玩一个特别的游戏，打印头指挥着胶片变身成一幅幅医疗影像呢。
接下来说说激光成像的医用胶片打印机。
这个就更酷了。
它有一个激光发射器，就像一个超级厉害的小激光剑。
当要打印的时候，激光发射器根据影像数据发射出激光束。
这些激光束就像一群超级小的精灵，它们精准地打在胶片上。
激光打在胶片上的地方，会让胶片的涂层发生化学变化。
比如说，可能会让某个地方的分子结构改变，从而显示出不同的颜色或者灰度。
这个过程就像是一场超级精密的魔法表演，激光精灵们在胶片这个舞台上尽情地挥洒魔法，把医疗影像一点点地变出来。
不管是热敏成像还是激光成像，医用胶片打印机还有一个很重要的部分，就是控制系统。
这个控制系统就像是一个超级大脑，它指挥着整个打印过程。
它要确保影像的颜色准确、清晰度高，还要保证胶片的走纸顺利。
如果控制系统出了问题，那就像一个乐队没有指挥，整个打印就乱套了。
医用喷墨胶片与激光、热敏胶片的对比
医用喷墨胶片与激光.热敏胶片的比较1.传统医用X光胶片（激光）的构造：感光乳基层.片基.呵护层.底层（联合层）.2.黑色激光.热敏胶片的分层构造为：呵护层.上层感光乳剂.滤光层.隔层.中基层感光乳剂.联合层.片基.抗光晕静电层. 胶片的影像成分也就是感光乳剂层是焦点部分,是由明胶.银盐.和添加剂组成.明胶是从动物骨骼与皮中提取的高等动物胶.银盐是金属银和化学上称为卤素的氯.溴碘形成的盐类化合物.添加剂一般是化学增感剂,一般还有克制胶片产生灰雾的溴化钾和进步药膜强度的铬矾化学药品3.干式胶片的起源：夙兴的胶片长短数字化的,和通俗的菲林一样,胶片须要在暗室内,经由反转的底片,在显影液和定影液的互相感化下成像,就是我们讲的成像,就是我们讲的银盐胶片,又叫“湿片”.干式胶片是相对于“湿片”而来的名称,是指不须要传统的显影液和定影液工作的数字化成像胶片.干式胶片成像1.今朝市场干式胶片成像范畴有三种方法：①激光成像（柯达.柯尼卡 .和部分富士）②热敏成像（爱克发.富士2000.3000型.索尼.可多尼克斯）③喷墨成像（Clear柯丽尔.柯达部分机型）①以PET为基本的高清度的干式胶片（进口的和巨鼎—柯丽尔都是这种方法)②纸（包含喷墨和激光）③毛片（双面磨砂激光打印,清楚度极差）CLEAR柯丽尔高清医用胶片1.柯丽尔高清医用胶片是现今国产胶片的领航者,它是联合了传统医用胶片的优点,镌汰了纸制医用片的缺陷,分解而成的新型高清医用胶片.2.它是医学影像行业的后起之秀,是以医学数字影像联系关系产品为焦点营业的新型产品.如：超声.眼底.胃镜.肠镜.阴道镜.等.3.柯丽尔高清医用胶片分为黑色喷墨打印胶片与诟谇喷墨打印胶片.4.其材料机械强度大,几何尺寸稳固,透光性好,环保无污染,经由多次涂层处理而成.5.黑色喷墨医疗影像胶片更顺应于现代化医学影像输出的新潮流,不但合适正视（反射后果）,同时也合适透视（透射后果）.转变了传统的只能在不雅片灯下看的模式.6.多规格,知足临床科室需求,并且可以根据病院须要进行特别规格的制订临盆.高清医用黑色胶片1.柯丽尔高清医用黑色胶片可以或许打印各类医学影像,成像清楚,不褪色,防水耐磨,可用油性笔签字,运用便利,经济环保,相符医学影像的国际尺度,顺应世界医学影像的成长趋向,是临床医学影像打印的最佳选择.2.该胶片是一种专用于“医疗黑色成像”的黑色胶片,重要在超声科和妇产科.眼超.喉镜.胃镜.肠镜.阴道镜等.胶片参数1.最高分辩率：≥9600dpi2.基膜厚度：≥150 μm3.胶片厚度：≥180 μm≥≥高清医用X光干式胶片柯丽尔高清医用X光干式胶片在具有打印各类医学影像成像清楚的前提下,还有以下特色：①运用便利,概况涂层稳固②防水耐磨,抗静电⑶可用油性笔签名,不退色,存放时光久,经济环保④清楚度≥9600dpi重要运用于放射科等影像科室柯丽尔医用干式胶片有极高的清楚度和锐度,能达到媲美传统卤银照片或热敏干式胶片的打印后果.1）柯丽尔医用干式胶片涂层分为帮助吸墨微孔﹑高光图像层﹑完整吸墨层﹑固化墨水层﹑白度掌握层,正因为它的这种特别的微孔构造,使墨水经由过程高光图像层上的吸墨微孔进入完整吸墨层,并被固化在固化墨水层中;这就具备了很好的防水性,即运用水浸泡色彩也不会脱落,湿润快.其涂层细腻腻滑,亮度高;具备高密度,宽色域的特色.2）柯丽尔医用干式胶片已获得SFDA医用干式胶片注册证.（因为国度SFDA实施分级治理,柯丽尔只能在深圳市局报批,这也是独一的官办法定干式胶片文件,具有法定根据.）3）柯丽尔医用干式胶片基质材料采取与传统热敏干式胶片雷同的PET材质,因为涂层工艺不合,而致成像方法不合,但同样能知足医学诊断请求.4）柯丽尔医用干式胶片的临盆质量相符医学影像的国际尺度.柯丽尔采取的是与RC相纸同级的纳米级的二氧化硅材料（颗粒直径在150纳米以下）,而不是传统铸涂型相纸的微米级的二氧化硅,因而大幅度进步了打印质量,完整知足了医学影像超高精度的打印需求.柯丽尔医用干式胶片性价比高后果上,影像超高精度的柯丽尔医用干式胶片与热敏.激光胶片不分高低;透光性好,不产生任何化学反响,环保无污染,经由多次涂层处理而成,保管时光长.经济环保是柯丽尔医用干式胶片的最大特色,以下降苍生医疗花费.促进医学影像低碳环保为己任.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用喷墨胶片打印系统
放射医学诊断的影像载体多是传统的感光卤化银胶片，不论是湿式冲洗还是干式激光打印，这种银盐结构的影像都是目前医学诊断的金标准。
其缺点是胶片含有重金属，对环境具有一定污染，胶片曝光前后的储存条件要求很高，胶片和打印设备价格昂贵，给患者带来较大的经济负担。
我公司开发的干式喷墨打印技术胶片具有很好的成像性价比，克服传统胶片的很多缺点，广泛适用在CR，DR，CT，MRI，DSA等影像设备上。
在影像工作站的基础上增加了灵活的图像排版功能，选用价格低廉成像清晰的连续供墨系统。
胶片采用和传统银盐胶片相同的PET片基，在其表面覆盖高分辨率喷墨涂层，防水而且牢固，输出结果和传统胶片形似度高，环保而且价格具有竞争力，为传统胶片价格的三分之一，是目前中小医院影像科的上佳选择。
成像胶片应用比较
序号感光卤化银胶片干式激光照相胶片干式喷墨打印胶片
1 图像：感光冲洗图像：照相打印图像：喷墨打印
2 洗片速度慢照片速度最快打印速度较快
3 分辨率高分辨率高分辨率高
4 胶片防水胶片防水胶片防水
5 尺寸、形状标准尺寸、形状标准尺寸、形状标准
6 不透明度相同不透明度相同不透明度相同
7 重金属污染重金属污染无
8 洗片设备价格高激光相机价格高喷墨打印机价格低
9 胶片价格高胶片价格高胶片价格低
10 PET基片PET基片PET基片
附：胶片规格8x10 ，10x12，11x14，A3，13x17 打印效果参考附送样品
关于打印机连供墨系统日常维护的几个注意要点
1，连供墨外置墨仓底部与打印机底部必须处在同一水平面上，切勿好奇放高或放低。
2，连供墨外置墨仓的墨管白色控制开关平时必须打开，务必保持墨管供墨通畅。
3，养成每天检查外置墨仓墨量的习惯，一旦低于1厘米就更换外置墨盒；如果更换新墨盒，注意对准正确位置插紧并刺破上部进气孔覆盖薄膜。
4，切勿去除打印机右侧的塑料软塞和两个白色泡沫垫柱。
5，平时注意检查管线金属支撑架是否松动。
6，如果打印出现白色条纹，属于墨头堵塞，首先在打印驱动首选项里维护一项中选择轻度清洗，效果不明显再选择深度清洗。
7，放置打印胶片注意反正面，顺着光线看到许多白色微小光点的一面是正面，朝上放置，一张一张放，最好不要超过30张。
