摆线针轮减速机工作原理及结构1. 摆线针轮减速机简介大家好，今天咱们聊聊一种特别的机器——摆线针轮减速机。
乍一听名字，可能让你觉得它像是某个高深的科技产品，其实不然。
摆线针轮减速机就是个降低速度的小帮手，听上去简单，但它可是在很多地方都能派上用场，比如电动工具、工业设备，甚至汽车上都有它的身影。
没错，它就是在背后默默无闻地为我们的生活添砖加瓦，值得一提的是，它的工作原理其实也没那么复杂。
2. 工作原理2.1 摆线原理好，咱们先从工作原理说起。
摆线针轮减速机的“摆线”可不是跳舞的样子，而是一种特殊的运动轨迹。
想象一下，当一个小轮子在大轮子上滚动时，小轮子的边缘就像是在画圈圈，这就是摆线。
这种运动方式可厉害了，能够把转速从高到低进行转换。
简单来说，就是用这种巧妙的方式，让转速慢下来，但扭矩却可以大大增强，简直是力大无比的小家伙。
2.2 针轮设计再说说针轮，听起来是不是很新鲜？它就是在这个减速机里起到关键作用的小零件。
针轮的形状像细长的针，它们的排列就像是鱼刺，整齐而又有力。
利用这些针轮，减速机可以把动力传递得更加平稳，减少摩擦，让机器更持久地运转。
想象一下，针轮就像是勤勤恳恳的小工人，默默地完成着繁重的任务。
3. 结构特点3.1 结构组成接下来，咱们再来聊聊它的结构。
摆线针轮减速机的结构其实很简单，主要由壳体、摆线轮、针轮以及输入轴和输出轴组成。
壳体就像是一个坚固的外衣，保护里面的零件不受损害；摆线轮和针轮则是里面的核心，负责实现速度的转换。
而输入轴和输出轴就像是连接机器和外部的桥梁，把动力传递给其他设备。
整个结构像是一座精巧的机器，互相配合，缺一不可。
3.2 优点与应用那么，摆线针轮减速机有什么优点呢？首先，它的体积小、重量轻，但能量传递却特别高效，简直像是小马拉大车。
其次，它的减速比范围广，可以根据需要进行调节，真是灵活得很。
此外，由于内部结构的设计，它的噪音低，运转平稳，简直就是工业界的“低调奢华”。
摆线针轮减速机国家标准
摆线针轮减速机国家标准摆线针轮减速机是一种常用的传动装置，广泛应用于工业生产中的各个领域。
为了确保摆线针轮减速机的质量和性能，国家标准化组织对其进行了规范和标准化，以便于生产、使用和监督管理。
本文将对摆线针轮减速机国家标准进行详细介绍，希望能够为相关行业提供参考和指导。
首先，摆线针轮减速机国家标准主要包括产品分类、技术要求、检验方法、标志、包装、运输、贮存等内容。
其中，产品分类是根据其使用范围、传动比、工作条件等因素进行分类，以便于用户选择和使用。
技术要求是对摆线针轮减速机的设计、制造、安装、使用等方面进行详细规定，包括外形尺寸、传动精度、噪音、温升、效率等指标。
检验方法是对摆线针轮减速机进行质量检验和性能测试的方法和要求，以确保产品符合标准要求。
标志、包装、运输、贮存等内容是对产品标志、包装、运输和贮存条件进行规定，以确保产品在整个生产和使用过程中的质量和安全。
其次，摆线针轮减速机国家标准的制定和实施对于行业发展和产品质量提升具有重要意义。
通过制定统一的标准，可以规范产品质量、提高产品性能、促进技术创新和产业升级。
同时，标准化还可以降低生产成本、提高生产效率、增强产品竞争力，为用户提供更加安全、可靠的产品和服务。
此外，标准化还可以促进国际贸易、加强国际合作、提高行业声誉，为行业的可持续发展和国家经济建设做出积极贡献。
最后，摆线针轮减速机国家标准的实施和执行需要各方共同努力。
生产企业要严格按照标准要求进行产品设计、制造和检验，确保产品质量和性能符合标准要求。
用户单位要选择符合国家标准的产品，并按照标准要求进行安装、使用和维护，以确保产品的安全和可靠性。
监督管理部门要加强对产品质量和标准执行情况的监督检查，及时发现和纠正不合格产品和违规行为。
同时，行业协会和科研机构要加强标准宣传和培训，提高行业从业人员的标准意识和执行能力，推动摆线针轮减速机国家标准的全面实施和执行。
总之，摆线针轮减速机国家标准的制定和实施对于行业发展和产品质量提升具有重要意义，需要各方共同努力，共同推动。
摆线针轮减速机的组成

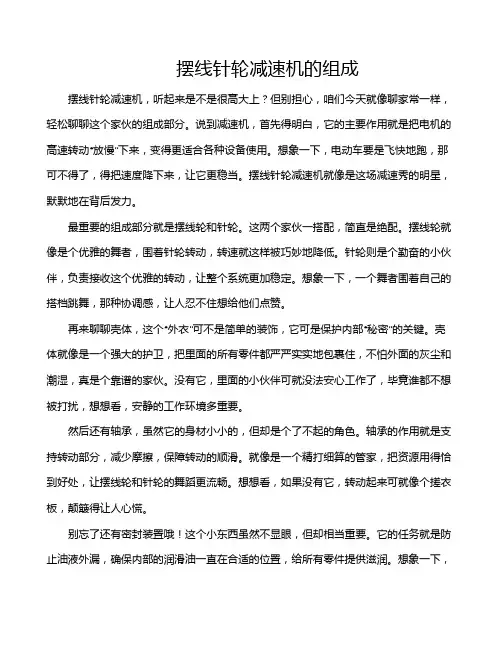

摆线针轮减速机的组成摆线针轮减速机，听起来是不是很高大上？但别担心，咱们今天就像聊家常一样，轻松聊聊这个家伙的组成部分。
说到减速机，首先得明白，它的主要作用就是把电机的高速转动“放慢”下来，变得更适合各种设备使用。
想象一下，电动车要是飞快地跑，那可不得了，得把速度降下来，让它更稳当。
摆线针轮减速机就像是这场减速秀的明星，默默地在背后发力。
最重要的组成部分就是摆线轮和针轮。
这两个家伙一搭配，简直是绝配。
摆线轮就像是个优雅的舞者，围着针轮转动，转速就这样被巧妙地降低。
针轮则是个勤奋的小伙伴，负责接收这个优雅的转动，让整个系统更加稳定。
想象一下，一个舞者围着自己的搭档跳舞，那种协调感，让人忍不住想给他们点赞。
再来聊聊壳体，这个“外衣”可不是简单的装饰，它可是保护内部“秘密”的关键。
壳体就像是一个强大的护卫，把里面的所有零件都严严实实地包裹住，不怕外面的灰尘和潮湿，真是个靠谱的家伙。
没有它，里面的小伙伴可就没法安心工作了，毕竟谁都不想被打扰，想想看，安静的工作环境多重要。
然后还有轴承，虽然它的身材小小的，但却是个了不起的角色。
轴承的作用就是支持转动部分，减少摩擦，保障转动的顺滑。
就像是一个精打细算的管家，把资源用得恰到好处，让摆线轮和针轮的舞蹈更流畅。
想想看，如果没有它，转动起来可就像个搓衣板，颠簸得让人心慌。
别忘了还有密封装置哦！这个小东西虽然不显眼，但却相当重要。
它的任务就是防止油液外漏，确保内部的润滑油一直在合适的位置，给所有零件提供滋润。
想象一下，如果油漏了，那可真是一场灾难，减速机可能就会因为缺油而干得像个沙漠，卡得死死的。
除了这些，摆线针轮减速机还有一些辅助装置，比如冷却装置。
它的作用就像给减速机“降温”，避免因为长时间工作而过热，热得像个火炉。
毕竟，长时间高强度的工作，就得有个清凉的地方让它休息一下。
想想如果减速机热了，可能会发生故障，那可就得不偿失了。
摆线针轮减速机的组成部分就像是一支默契的团队，每个小伙伴都在为最终的目标而努力。
摆线针轮减速机 标准

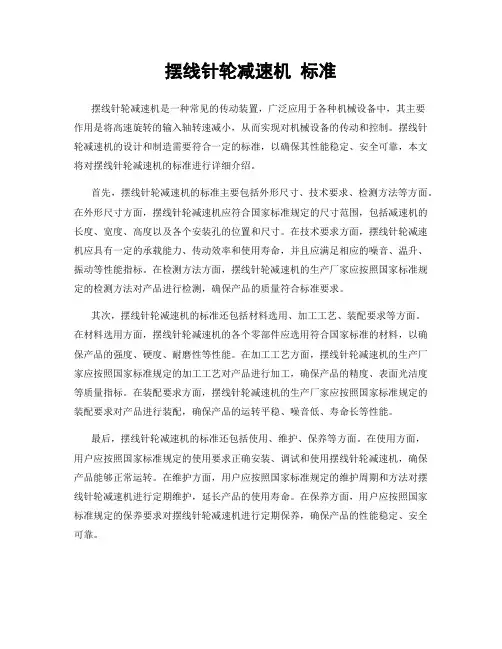

摆线针轮减速机标准摆线针轮减速机是一种常见的传动装置，广泛应用于各种机械设备中，其主要作用是将高速旋转的输入轴转速减小，从而实现对机械设备的传动和控制。
摆线针轮减速机的设计和制造需要符合一定的标准，以确保其性能稳定、安全可靠，本文将对摆线针轮减速机的标准进行详细介绍。
首先，摆线针轮减速机的标准主要包括外形尺寸、技术要求、检测方法等方面。
在外形尺寸方面，摆线针轮减速机应符合国家标准规定的尺寸范围，包括减速机的长度、宽度、高度以及各个安装孔的位置和尺寸。
在技术要求方面，摆线针轮减速机应具有一定的承载能力、传动效率和使用寿命，并且应满足相应的噪音、温升、振动等性能指标。
在检测方法方面，摆线针轮减速机的生产厂家应按照国家标准规定的检测方法对产品进行检测，确保产品的质量符合标准要求。
其次，摆线针轮减速机的标准还包括材料选用、加工工艺、装配要求等方面。
在材料选用方面，摆线针轮减速机的各个零部件应选用符合国家标准的材料，以确保产品的强度、硬度、耐磨性等性能。
在加工工艺方面，摆线针轮减速机的生产厂家应按照国家标准规定的加工工艺对产品进行加工，确保产品的精度、表面光洁度等质量指标。
在装配要求方面，摆线针轮减速机的生产厂家应按照国家标准规定的装配要求对产品进行装配，确保产品的运转平稳、噪音低、寿命长等性能。
最后，摆线针轮减速机的标准还包括使用、维护、保养等方面。
在使用方面，用户应按照国家标准规定的使用要求正确安装、调试和使用摆线针轮减速机，确保产品能够正常运转。
在维护方面，用户应按照国家标准规定的维护周期和方法对摆线针轮减速机进行定期维护，延长产品的使用寿命。
在保养方面，用户应按照国家标准规定的保养要求对摆线针轮减速机进行定期保养，确保产品的性能稳定、安全可靠。
总之，摆线针轮减速机的标准是保证产品质量和性能稳定的重要依据，生产厂家和用户都应严格遵守相关标准要求，共同维护产品的质量和安全，推动摆线针轮减速机行业的健康发展。
摆线针轮减速机工作原理
摆线针轮减速机工作原理知乎摆线针轮减速机是一种广泛应用于工业传动领域的减速设备，以其高效、稳定、低噪音等特点受到广大用户的青睐。
本文将对摆线针轮减速机的工作原理进行详细介绍，以期帮助读者更深入地理解其内在的运行机制，从而更好地应用和维护这一设备。
一、摆线针轮减速机的结构摆线针轮减速机主要由输入轴、输出轴、针齿壳、摆线轮、行星轮、轴承和箱体等部件组成。
其中，摆线轮和针齿壳是减速机的核心部件，通过它们的相互作用实现减速传动。
二、摆线针轮减速机的工作原理摆线针轮减速机的工作原理可以概括为“摆线运动与针齿啮合相结合”的传动方式。
具体过程如下：输入轴驱动：当输入轴旋转时，通过轴承和行星轮带动摆线轮进行旋转。
摆线运动：摆线轮在旋转过程中，其上的齿廓与针齿壳内的针齿相啮合。
由于摆线轮的齿廓形状特殊，使得摆线轮在绕自身轴线旋转的同时，还沿着针齿壳的内壁进行公转，形成摆线运动。
减速传动：摆线运动使得摆线轮上的齿廓不断与针齿壳内的针齿进行啮合和脱离，从而实现减速效果。
同时，行星轮与输出轴相连，通过摆线轮和行星轮的相互作用，将减速后的动力传递给输出轴。
输出轴输出：经过减速传动后，输出轴以较低的速度旋转，从而驱动负载进行工作。
三、摆线针轮减速机的优势分析。
摆线针轮减速机相较于其他类型的减速机，具有显著的优势，这些优势使得它在各种工业应用场景中脱颖而出。
以下是对摆线针轮减速机优势的详细分析：高效传动能力：高传动效率：摆线针轮减速机通过独特的摆线运动和针齿啮合设计，能够实现高达95%以上的传动效率，减少了能量的损失。
低摩擦损失：针齿和摆线轮之间的接触面积小，摩擦阻力小，从而减少了由于摩擦产生的热量和能量损失。
卓越的稳定性：精确控制：由于摆线运动的特性，减速机能够提供平稳且连续的动力输出，使得精确控制变得容易。
长寿命：摆线针轮减速机经过精密设计和制造，其关键部件如摆线轮和针齿壳经过特殊处理，具有长寿命和低维护要求。
低噪音和低振动：静音设计：摆线针轮减速机的结构设计和制造工艺都致力于降低噪音，使得它在需要低噪音环境的应用中表现出色。
摆线针轮减速机使用说明解读

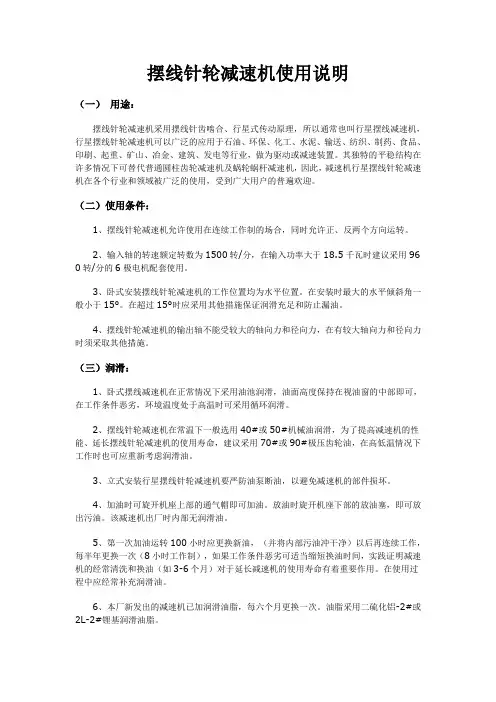

摆线针轮减速机使用说明（一）用途：摆线针轮减速机采用摆线针齿啮合、行星式传动原理，所以通常也叫行星摆线减速机，行星摆线针轮减速机可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业，做为驱动或减速装置。
