叶轮元分析
基于ANSYS的压气机叶轮振动特性有限元仿真分析
算 时要求 ：１压气机 叶轮结构形状复杂 ， （） 建模时应以不影 响其结
测试 。 但实验往往存在周期长 、 费用高等局限性 ， 使其很难成为综
合性 、 多方案研究的应用手段圈 。所 以 ， 采用有 限元法对压气机叶
轮或类似结构进行模态分析成为 当前最重要 的手段之一 。 但是 目
长 ｈ为 ３ ｍｍ、ｒ 、ｍｍ、． ｎ 和 ｌ ｍ 对 其 进 行 有 限 元 网格 划 ２ｍ ｌ ａ １ Ｂｉ ５ ｍ
的建立
分， 限元模型的节点数和单元数 ， 有 如表 １ 所示 。
表 １不 同单 元 尺寸 对 应 单 元数 、 点 数及 二 阶固 有频 率 节
从表 ２中的数据可以分析得到 ， 转速的存在 ， 增加 了相应 的 频率。对于同一 阶频率而言 ， 转速越高 ， 相应 的频率越高 ； 在同一 转速时 ， 离心力对高阶频率的影响较低 阶频率的影响更大 。 表 ３ １ Ｏ ０ ｒ ｎ时（ １ ０ ０／ ｍｉ Ｏ一３ 节径对应频率 （ ｚ ） Ｈ ）
和 不 同节径 时的频 率 ， 并根 据计 算 结果绘 制 了 Ｃ ｍ ｂｌ图 ， 出 了与 压 气机 叶轮 固有频 率 产生共 振 的 ａ ｐｅ ｌ 找
转速 ， 为压 气机 叶轮 的优化 设 计提供 了依 据 ， 同时说 明采 用子 结构 分析 的 方 法可 以较 精确 地 获得 整 体 模 型的低 阶 固有频 率解 。 关键 词 ： 压气 机叶轮 ； 振动特 性 ， Ｉ 模态 分析 ； 子结构
和节点位移 向量 ，在此对应 的为叶轮的质量矩阵 、刚度矩 阵、 节点加速度 向量和节点位移 向量。 假定叶轮各个部位 的振动为频率 、 相位均相同的简谐运 动 ，
农用风机叶轮的有限元分析
变量施肥研究现状及在新疆棉花上的应用展望赵登峰，张立新，吴金林(石河子大学机械电气工程学院．新疆石河子832003)摘要：介绍r精准农业背景下的变饿施肥及其实现流程，阐述了目前国内外变量施肥机的研究现状．对国内外典型变量施肥机的结构、特点及控制系统进行了比较，并对其性能、适应性等进行了分析。
总结了我国变量施肥机械存在的问题和不足．提出了应在我国规模化、机械化水平较高的新疆棉区大力发展变量施肥机械的建议，探讨了变量施肥机械的发展趋势。
关键词：精准农业；变量施肥；研究现状中圈分类号：s224．2文献标识码：A文章编号：1003—1鸲x12012)04碰13-060引言世界农业发展的实践证明，施用化肥是最快、最有效、最重要的增产措施(如图l所示)。
随着农业生产的发展，中国的化肥施用量逐年增长。
我国化肥总产量占世界的16．6％，仅次于美国+居世界第2位，总施用鼍占世界的27．5％．居世界第l位…。
但我国在化肥施用方丽仍大量存在化肥利用率偏低和氮、磷、钾及微量元素施用量比例失调等问题。
据测定，我国化肥一般当季利用率，氮肥为30％一35％．磷肥为】O％～20％，钾肥为35％一50％”，普遍低于美国和日本等发达国家10～20几个百分点。
未被利用的化肥一方面造成经济上的重大损失”1，另一方面导致水土流失、土壤生产力下降、地下水污染等生态问题以及农产品品质下降等问题，已引起了全世界的广泛关注”o。
化肥的合理施用可以提高产量，改善农产品品质，提高土壤肥力．发挥良种潜力，增加收益。
但是如果施用不合理，还可能引起相反的效果，造成土壤板结，结构变差，土壤综合肥力下降，而且使化肥施用成本增加，农产品品质下降，增产不增收”1。
变量施肥能使农业技术措施与农田变异精确匹配，精确控制农田每一板块化肥施用量，从而做到有目的地合理施肥。
因此，变量施肥的研究与发展将有助于我国人口、资源和环境等方面重大问题的解决，有助于农业资源的高效利用和环境保护，有助于生产成本的收稿目期：20l l—06—2I基金项目：石河于大学科学研究发展计划“自然科学与技术刨新”项目(zR K x2008014)；科技盘新项目(xB)【J一201I一020)作者简介：赵程蚌(1986一)，女．河南J爿几人，硕士研究吖-．(E圳1) zdf l9860916@163com．通讯作者：张立新(19盯一)．男．新耨石州子人．教授，硕t生导师降低和产量的提高，对实现我国农业的可持续发展具有重要意义o“。
基于三元流理论的高速动车组冷却风机叶轮设计及优化分析
0引言我国标准动车组一直在向更高速、更稳定、全部自主知识产权的方向发展[1]。
在一系列技术革新中，列车冷却系统的技术创新，显得尤为重要。
目前，高速动车组列车中大功率的牵引变压器在工作过程中会产生大量的余热，当工作环境温度超过电器元件所能承受的范围时，将影响牵引变压器的正常运行，引发着火等危险状况，因此，需要使用风机将热量进行转移[2-5]。
为满足高铁冷却风机的高效率、低振动、高稳定性的要求，就对风机的研制提出了更高的要求。
叶轮作为风机重要的过流部件[6]，对风机的性能有至关重要的影响作用。
对于风机叶轮的优化设计，也是当前研究喆的热点话题。
易鑫等人[7]对两种不同型号原型的风机叶进行了优化和数值模拟，结果显示：在满足设计压力的条件下，优化后叶轮的全工况叶轮的传动效率明显提高。
王培[8]采用理论计算以及有限元两种计算方法，对离心式通风机叶轮强度进行校准复核，并采用有限元法对风机叶轮进行模态分析，提高了产品的可靠性。
冯美军等人[9]以对叶轮端面齿所采集的数据为主要的研究对象，以UG NX6.0等软件为工具对叶轮端面齿进行数据处理，为叶轮的逆向设计提供了支撑依据。
三元流理论最早是由吴仲华教授所创立，他将复杂的三维流场简化为按不同规律形成的无数条流线和对应流面组成，创造性的将流场、流面和流线三者有机的联系在一起。
当前，三元流理论技术在循环水泵节能方面的研究最多，取得的效果也比较显著[10-12]。
综上所述，采用三元流理论[13，14]进行设计，通过先进的CFD [15，16]技术对旋转机械内部的流动进行数值模拟和性能预测，采用数值模拟方法对叶轮机械内部流动的细节进行分析，从而大幅度增效降本。
本研究以三元流理论为依据，采用三维流场对该叶轮进行数值模拟及全工况计算，有效提高了叶轮效率、稳定性。
1三元流叶轮设计叶轮是风机的核心部件。
叶轮旋转时对气体做功，使气体获得能量。
叶轮主要由前盘、后盘、叶片和轮毂构成。
二元流与三元流设计思路主要区别在于叶片[17]。
二元叶轮与三元叶轮_理论说明

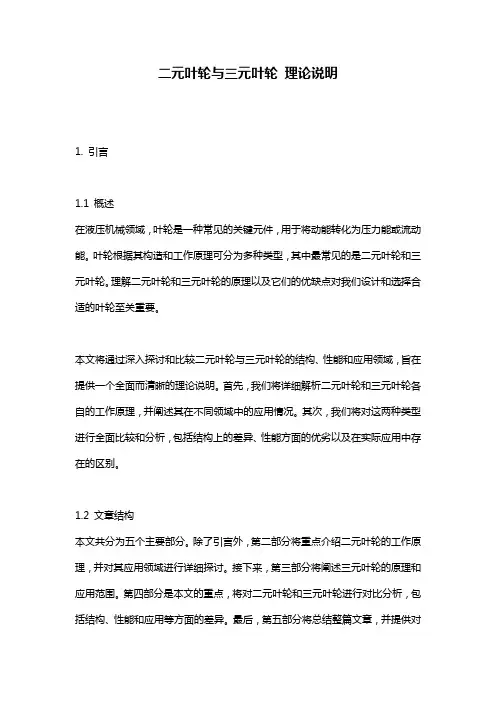

二元叶轮与三元叶轮理论说明1. 引言1.1 概述在液压机械领域，叶轮是一种常见的关键元件，用于将动能转化为压力能或流动能。
叶轮根据其构造和工作原理可分为多种类型，其中最常见的是二元叶轮和三元叶轮。
理解二元叶轮和三元叶轮的原理以及它们的优缺点对我们设计和选择合适的叶轮至关重要。
本文将通过深入探讨和比较二元叶轮与三元叶轮的结构、性能和应用领域，旨在提供一个全面而清晰的理论说明。
首先，我们将详细解析二元叶轮和三元叶轮各自的工作原理，并阐述其在不同领域中的应用情况。
其次，我们将对这两种类型进行全面比较和分析，包括结构上的差异、性能方面的优劣以及在实际应用中存在的区别。
1.2 文章结构本文共分为五个主要部分。
除了引言外，第二部分将重点介绍二元叶轮的工作原理，并对其应用领域进行详细探讨。
接下来，第三部分将阐述三元叶轮的原理和应用范围。
第四部分是本文的重点，将对二元叶轮和三元叶轮进行对比分析，包括结构、性能和应用等方面的差异。
最后，第五部分将总结整篇文章，并提供对二元叶轮和三元叶轮综合评价以及未来研究方向的展望。
1.3 目的本文旨在深入探讨二元叶轮和三元叶轮的工作原理，并比较它们在不同领域中的应用情况。
通过本文的阐述，读者将能够全面了解二元叶轮和三元叶轮的特点与优劣，并可以基于实际需求选择适合自己应用场景的合适叶轮类型。
此外，我们希望通过对这两种类型进行比较分析，为液压机械领域相关研究提供一些有益参考，并在未来研究中发现新的改进和创新方向。
2. 二元叶轮理论说明2.1 二元叶轮原理解析二元叶轮是一种由两个叶片组成的涡轮机械装置。
它的工作原理是利用流体在叶片上的压力差推动装置旋转，从而实现能量转换和功率输出。
具体来说，当流体通过进口处进入二元叶轮时，流体与叶片之间产生了速度和压力的变化。
这种速度和压力变化使得流体对叶片施加了一个作用力，从而驱动叶片旋转。
随后，流体会经过出口处离开二元叶轮，同时将其自身的能量和动量传递给装置。
ANSYS有限元分析实用教程-叶轮,涡轮
Workshop Supplement
INTRODUCTION TO ANSYS 5.7 - Part 2
3.
进入前处理器,分别定义单元类型1为SOLID95, 单元类型2为MESH200.对MESH200单元 设置KEYOPY(1) = 5 :
– Main Menu > Preprocessor > Element Type > Add/Edit/Delete … [Add ...] – 选择 "Structural Solid" 和 "Brick 20node 95",然后按 [Apply] – 选择 "Not Solved" and "Mesh Facet 200",然后按[OK] 选择[Options ...] Set K1 = "TRIA 6-NODE",然后按[OK] [Close] 或使用命令: /PREP7 ET,1,SOLID95 ET,2,MESH200 KEYOPT,2,1,5
– – Main Menu > Preprocessor > Loads > -Loads- Apply > -Structural- Displacement > On Nodes + 或使用命令: D,ALL,UZ
January 30, 2001 Inventory #001444 W2-9
2A. 耦合
– – Main Menu > Preprocessor > MeshTool … 或使用命令: VMESH,1
Workshop Supplement
INTRODUCTION TO ANSYS 5.7 - Part 2
水平轴风力机叶片的截面与动力特性分析
水平轴风力机叶片的截面与动力特性分析区家隽;李学敏;徐林【摘要】风力机叶片在旋转过程中受重力和离心力作用,产生动力刚化导致固有频率增加.文章以NRELPha-seⅥ风力机叶片为对象,在其内部分别添加圆形腹板、单腹板和双腹板,建立3种不同截面的叶片三维模型,并结合复合材料对叶片铺层进行动力学分析.结果表明,叶片采用的铺层方案能有效避免共振,并且3种叶片模型的重量均接近叶片的真实值.在额定转速下,3种腹板叶片的一阶频率增量随腹板的厚度增加而增加,但在两倍额定转速时,单腹板和圆形腹板的一阶频率增量随腹板厚度增加而减少;同时,腹板中的双轴向玻璃布材料以±45°铺设时,一阶固有频率最大,而由动力刚化引起的一阶频率增量较其他角度小.【期刊名称】《可再生能源》【年(卷),期】2016(034)005【总页数】6页(P681-686)【关键词】复合材料叶片;铺层角度;腹板厚度;离心刚化;坎贝尔图;模态分析【作者】区家隽;李学敏;徐林【作者单位】华中科技大学中欧清洁与可再生能源学院,湖北武汉430074;华中科技大学中欧清洁与可再生能源学院,湖北武汉430074;华中科技大学中欧清洁与可再生能源学院,湖北武汉430074【正文语种】中文【中图分类】TK83随着复合材料在风电领域的应用及生产制造等相关技术的发展，风力发电技术得到不断提高。
叶片是风力机最重要的结构组件之一，叶片在旋转时受到离心力和重力的作用导致动力刚化，表征为固有频率增加。
孙保苍利用500 W小型风力机叶片为研究对象，分析计算叶片各阶模态频率，结果表明当叶片高速旋转时，动力刚化现象对叶片固有频率有较大的影响[1]。
胡国玉基于NREL 5 MW风力发电机叶轮叶片，结合柔性多体动力学理论及有限元分析方法，发现动力刚化效应对挥舞振动频率的影响比对摆振振动频率的影响更明显[2]。
水平轴风力机叶片目前主要由复合材料制造而成。
由于复合材料具有质量轻，高强度比等特征，使得风力机叶片能够承受更大的气动载荷[3]。
有限元分析报告书【范本模板】
轴流式通风机叶轮与机座有限元分析分析与优化报告书第2 页共47 页目录第一部分机座的有限元分析与优化—-———--—--—--—--———--——---——--——--—- 41。
1 机座分析的已知条件--—--—--—--—-----—-———---—-————--—-—-——-—— 41。
2 材料的力学性能--—--——-—-——--———-——-—--——---—--------—-————--- 41。
3 有限元分析模型——-—-—--—-—--—------——----———-————-———------—-- 41.3.1 分析前的假设--——-——-——---—-———-——-—---———-—---—-————— 41。
3.2 建立分析模型—--—-————--———---—————--—--—-————-——---—— 51。
3.3 建立有限元分析模型—-——-——-————---———--———-----—--—-- 71.4 计算结果——----——----—--—--—--—————---------———-—————————-—---— 71.4.1 变形结果———---—-——-—-—--——-------——-------—-——————-—-—- 71.4.2 应力结果-——-—--————-----——-—-——--—-—--—-——-—--————----— 81.4。
3 路径结果—-——-----——-—----——-—---—-—-—-———--——--————---- 111。
4。
4 分析结果评判-———-----———-----——-———-—-----——--—--—--—- 131.5 机座优化-———-—---—————-—-------——--——--——--——-——-—---——--—---- 141.5。
1 优化参数的确定—-—-—--—---—-——------——--——-----————-—— 141.5。
基于ANSYS软件的离心风机叶轮有限元分析
775 850 1 600 160 85
20
35
10
采用 CREO 软件对离心风机叶轮进行三维建 模，三维模型见图 1 所示。
图 1 离心风机叶轮三维模型
收稿日期：2018-03-12 第一作者简介：李鹏飞（1986—），男，本科，2009 年毕业于内蒙 古科技大学过程装备与控制工程（化工机械）专业，现为机械 工程专业在读工程硕士，安全评价师，工程师，就职于内蒙古 安邦安全科技有限公司。
5.710e+001 4.282e+001 2.855e+001 1.427e+001 0.000e+000 m/s
图 2 500 r/min 转速下 2 000 步后的流线图
不同转速下 2 000 步后离心风机的出口速度和 出口压力见表 2。
表 2 不同转速下 2 000 步后离心风机的出口速度和
关键词：离心风机叶轮 强度分析 动力学分析
中图分类号：TH432；TP391.72
文献标识码：A
文章编号：1003-773X（2018）06-0035-03
引言 叶轮作为离心风机实现机械能转换为风能的核
心部件，其力学性能的好坏直接影响了离心风机的 寿命及安全性。离心风机运行过程中叶轮存在弯曲、 撕裂、断裂等安全隐患，传统设计过程中一般采用理 论公式对叶轮进行强度计算不能完整的预测叶轮的 力学性能，而采用 ANSYS 有线元法不仅可对离心风 机叶轮进行强度分析和动力学特性分析，还可求得 不同转速下叶轮的应力分布、变形分布和运转过程 中的临界转速，从而为实际生产运行工况提供理论 基础[1-2]。 1 离心风机叶轮建模与流场分析
离心风机风道流动为湍流，基于 FLUENT 软件 选用 RNG k-ε 湍流模型对风道流场进行分析[4]。
