污水处理厂土建施工和监理重点
污水处理厂工程土建监理细则
污水处理厂工程土建监理细则一、引言二、监理人员要求1.监理人员应具备土建工程监理经验，熟悉污水处理厂工程设计要求和相关标准规范。
2.监理人员应具备良好的沟通和协调能力，能够与相关各方进行有效的沟通和协调工作。
3.监理人员应具备责任心和执行力，严格按照法律法规和合同约定履行监理职责。
三、工程质量监督1.监理人员应认真审核施工图纸和设计文件，确保设计符合工程实际需求。
2.监理人员应定期巡视工地，监督施工过程，确保施工工序的合理进行。
3.监理人员应及时发现并处理施工中的质量问题，确保工程质量符合标准和合同要求。
4.监理人员应按照施工进度计划，监督施工单位按照合同要求进行工程施工。
四、施工安全监督1.监理人员应检查施工单位的安全生产管理制度和措施，并确保其有效执行。
2.监理人员应监督施工现场的安全设施和防护措施是否到位，保障施工人员的安全。
3.监理人员应监督施工单位组织实施安全培训和教育，提高工人的安全意识。
五、工程进度监督1.监理人员应制定详细的工程进度计划，并与施工单位沟通和协调。
2.监理人员应定期检查施工单位的进度安排和进度完成情况，确保工程进度符合合同要求。
3.监理人员应及时发现并解决影响工程进度的问题，与施工单位共同制定解决方案。
六、工程变更管理1.监理人员应审核和评估施工单位提出的工程变更申请。
2.监理人员应与设计单位和施工单位协商，确定变更方案并编制变更通知书。
3.监理人员应监督施工单位按照变更方案进行施工，并确保变更后的工程符合设计和合同要求。
七、项目资料管理1.监理人员应按照规定建立完善的项目档案管理制度，妥善保存各类工程资料和文件。
2.监理人员应协助业主和设计单位进行项目验收，并提供相关资料和证明文件。
3.监理人员应定期向业主汇报工程进展情况和存在的问题，并提供解决方案。
八、沟通和协调1.监理人员应及时与业主、设计单位、施工单位和监理单位沟通，协调工程建设过程中的问题。
2.监理人员应及时向业主报告工程进度和存在的问题，争取相关方面的支持和配合。
给水厂、污水处理厂、雨污水泵站工程监理控制要点
第十章给水厂、污水处理厂、雨污水泵站工程监理控制要点第一节：给水厂、污水处理厂、雨污水泵站工程常用工艺流程及工程内容一、给水工程(二）地表水厂组成水厂平面布置（三)给水常用工艺流程二、污水处理厂工程（一）污水处理厂组成（二）常用工艺流程污水流程高程设计（三）雨污水泵站工程三、给水厂、污水处理厂、雨污水泵站工程内容1、在给水厂中主要生产构筑物，包括混合反应池、沉淀池、滤池清水池、二级泵房、药剂间等.辅助建筑物包括化验室、变配电室办公楼、中控室、仓库、机修间、车库、职工宿舍等。
2、在污水处理厂中,主要生产构筑物，包括进水泵房、格栅间、沉砂池、初沉池、曝气池、二沉池、污泥泵房、浓缩池、污泥消化池和三级处理构建物（一般为供水工艺）。
辅助建筑物包括：鼓风机房、空压机房、脱水机房、办公楼、中控室、变配电室、化验室、机修间、仓库、车库等。
还有联系各构筑物的管道系统、计量设施等。
3、雨、污水泵房包括格栅间、集水池、水泵间、变配电室等。
上述建、构筑物的施工既有土建工程施工，也有设备安装工程施工、也就是既有土石方、混凝土、砖砌和装修等施工，也有设备和管道安装工程的施工.根据给、排水工程施工的特点，其施工顺序一般遵循“先土建、后设备”；“先主体、后附属”;“先地下、后地上”的原则。
第二节：给水厂、污水处理厂、雨污水泵站工程监理要点一、给水排水构筑物土建工程（一）给水排水构筑物性质给水排水构筑物按工程部位可分为基础工程、主体工程、填土工程和特殊工程.按建筑材料分为砖砌水池、料石砌水池、预制混凝土水池、现浇钢筋混凝土和钢筋混凝土装配式预应力水池。
按功能又分为给水处理构筑物、污水处理构筑物、三级回用处理构筑物,给水、雨水、污水泵站等.无论如何划分，给水排水构筑物具有共同的性质，即“盛水”构筑物.（二）整体稳定和施工测量1.整体稳定（1）要求：构筑物的整体除了在设计时加以控制外，施工时的地基处理及基坑开挖是关键，必须严格监控，防止构筑物发生过量下沉、不均匀沉降以及施工期间的上浮现象。
污水厂工程施工要点总结
污水厂工程施工要点总结一、前期准备工作1.确定施工组织设计方案：编制施工组织设计方案，确定施工组织结构、施工方案、进度计划等。
2.组织人员培训：对施工人员进行技术培训，确保施工人员熟悉施工图纸和施工规范。
3.材料和设备采购：根据设计方案和施工计划，采购所需的材料和设备，确保供应及时。
二、施工过程1.土建施工：土建施工包括基础、地下管道、池体等建筑物的施工，按照设计稿要求施工，保证结构稳定。
2.设备安装：设备安装包括泵站、管道、搅拌机等设备的安装，按照设备安装图纸和安装说明书进行操作。
3.电气布置：进行电气布置包括电缆敷设、接线及联锁等，电气施工要按照电气设计图纸和电气规范进行。
4.调试运行：设备安装完成后，进行设备调试和系统联调测试，确保设备正常运行。
三、质量安全控制1.质量控制：严格按照设计要求和规范要求进行施工操作，加强现场质量监督，确保工程质量达到设计要求。
2.安全管理：加强施工现场安全管理，做好施工区域的封闭、警示标识和安全防护措施，确保施工人员的安全。
3.环境保护：在施工过程中注意减少环境污染，做到尘土防护、废水处理、噪音控制等，保护施工现场的环境。
四、验收和交接1.工程验收：完成施工后，应请相关单位进行工程验收，确保工程质量符合要求。
2.工程交接：完成工程验收后，办理工程交接手续，将工程移交给运维单位，实现污水厂工程的正常运行。
总结：污水厂工程施工是一个复杂的过程，需要严格遵守设计要求和规范要求，加强质量管理和安全管理，保证工程质量和安全。
只有这样，才能确保污水处理设施的正常运行，为城市环境保护和水资源利用做出贡献。
污水处理监理方案
一、项目分析、监理目标及质量、进度、造价控制措施（一）本项目监理要点工程为污水处理厂施工阶段全过程监理，由于占地面积大，厂区内建筑物以水池类及配套设施为主，配以综合办公楼、设备用房等附属建筑.因些作好测量定位、地基与基础工程、构筑物防水混凝土结构、防水层施工等监理工作是驻现场项目监理机构工作的重中之重。
我公司结合近年来的类似工程监理经验，特对本项目监理要点归纳如下：1、测量定位工作。
（1）安排有经验的土建监理工程师负责测量定位专业监理工作，配备测量仪器，并保证仪器处于有效的检定期内；（2）在监理规划、监理实施细则和监量交底等文件中,明确测量定位监理工作程序、人员岗位职责;（3)要求承包商安排专业负责测量工作，审查人员的资质;（4）检查承包商的测量仪器,审查仪器合格证及检定证书，并定期监督承包商进行测量仪器的检定工作；(5）会同各个参建音准建设提供的由规划部门给出的测量定位点,并监督检查承包商作好交桩记录；（6）定期复核工程的控制网及加密商量，督促承包商对水准点及控制点进行有效的保护,变更时须及时在图上标明；（7）严格按规范要求监督承包商放样，审查、签认承包商报内外业测量成果及重要构造物的几何尺寸与标高.（8）随时抽查承包商的测量放样工作。
监督、检验、验收承包商绘制的横断面、纵断面及竣工工程测量成果。
2、地基与基础工程施工的监理要点污水处理厂工程各个构筑物，尤其是各种水池的地基与基础工程施工工程量较大,基坑面积、深度较大，对基坑支护的要求高。
地基与基础工程施工监理工作要点如下。
（1）对深基坑,提请建设单位按照有关规定聘请有资质的设计单位进行深基坑劫掠设计，并按有关规定履行对施工图审查的手续。
（2）依据工程地质勘察报告、基础施工图、深基坑支护施工图与有关规范，审查基坑开挖的施工方案，对要求进行专家论证的施工方案,总监理工程师与有关专业监理工程师应参加专家论证会，必要时须提请监量公司有关技术负责人参加,并注意审查建设否按照专业论证会的意见完善施工方案。

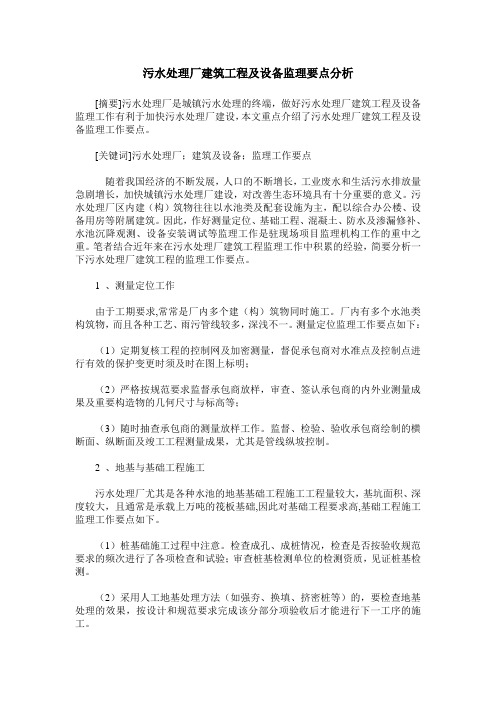

污水处理厂建筑工程及设备监理要点分析
污水处理厂建筑工程及设备监理要点分析[摘要]污水处理厂是城镇污水处理的终端，做好污水处理厂建筑工程及设备监理工作有利于加快污水处理厂建设，本文重点介绍了污水处理厂建筑工程及设备监理工作要点。
[关键词]污水处理厂；建筑及设备；监理工作要点随着我国经济的不断发展，人口的不断增长，工业废水和生活污水排放量急剧增长，加快城镇污水处理厂建设，对改善生态环境具有十分重要的意义。
污水处理厂区内建（构）筑物往往以水池类及配套设施为主，配以综合办公楼、设备用房等附属建筑。
因此，作好测量定位、基础工程、混凝土、防水及渗漏修补、水池沉降观测、设备安装调试等监理工作是驻现场项目监理机构工作的重中之重。
笔者结合近年来在污水处理厂建筑工程监理工作中积累的经验，简要分析一下污水处理厂建筑工程的监理工作要点。
1 、测量定位工作由于工期要求,常常是厂内多个建（构）筑物同时施工。
厂内有多个水池类构筑物，而且各种工艺、雨污管线较多，深浅不一。
测量定位监理工作要点如下：（1）定期复核工程的控制网及加密测量，督促承包商对水准点及控制点进行有效的保护变更时须及时在图上标明；（2）严格按规范要求监督承包商放样，审查、签认承包商的内外业测量成果及重要构造物的几何尺寸与标高等；（3）随时抽查承包商的测量放样工作。
监督、检验、验收承包商绘制的横断面、纵断面及竣工工程测量成果，尤其是管线纵坡控制。
2 、地基与基础工程施工污水处理厂尤其是各种水池的地基基础工程施工工程量较大，基坑面积、深度较大，且通常是承载上万吨的筏板基础,因此对基础工程要求高,基础工程施工监理工作要点如下。
（1）桩基础施工过程中注意。
检查成孔、成桩情况，检查是否按验收规范要求的频次进行了各项检查和试验；审查桩基检测单位的检测资质，见证桩基检测。
（2）采用人工地基处理方法（如强夯、换填、挤密桩等）的，要检查地基处理的效果，按设计和规范要求完成该分部分项验收后才能进行下一工序的施工。
（3）土方回填施工前检查进场的填方土石料是否符合设计及规范要求。
探讨污水处理厂土建施工要点及质量控制
探讨污水处理厂土建施工要点及质量控制近年来，我国经济飞速发展，由此引起了一系列环境问题的出现，尤其污水的大量排放给人们的生产、生活产生较大负面影响。
污水处理厂在治理污上发挥不可替代的作用，其土建阶段的施工也由此引起人们的高度重视。
一、污水处理厂施工要点污水处理厂施工内容较多，为保证施工质量应明确施工要点，注重施工细节，严格按照施工规范进行施工。
研究发现，污水处理厂施工重点包括砼水工构筑物防渗防漏施工、预应力砼水池施工、异型砼构筑物施工等是重要的施工环节，接下来对其施工要点进行分析。
1.砼水工构筑物防渗防漏施工污水处理厂土建施工期间，二沉池、生物反应池、曝气池、沉砂池以及初沉池等砼水构筑物池壁薄、体积大，出现渗漏的可能性较高，给其作用的发挥及正常使用产生不良影响。
因此，实际施工时应把握以下要点：首先，重视施工缝、变形缝的处理。
尽量少设或不设伸缩变形缝，没有特殊情况应保证施工的连续性，中途尽量不要停止施工，以减少施工缝。
池壁施工缝防水构造一般使用钢板止水带充当，并注重砼浇筑、固定以及焊接操作严格依据相关规范标准执行，确保施工质量。
其次，注重螺栓安装、焊接固定等施工细节。
例如，对钢筋进行固定、焊接处理时应避免触碰模板；在拉螺栓上焊装方形止水环；拆模后及时进行防水处理，将留下的凹槽封堵严实。
最后，做好预埋件及穿墙套管防渗水施工。
砼水工构筑物施工时穿墙套管是应用率较高的部件，为保证施工质量，穿墙套管均应焊装止水环，同时对套管附近的混凝土做好充分的密实性处理。
另外，安装穿墙套管时清理干净表面的铁锈、油污等，尤其当漏水通路预留底部或端部混凝土超過25cm厚度时应进行防水处理。
2.预应力砼水池施工预应力钢筋混凝土有无粘结预应力混凝土与粘结预应力混凝土之分，其中无粘结预应力混凝土凭借施工干扰小、施工进度快以及经济性好等优点被广泛应用在污水处理厂土建施工阶段。
实际施工时应重点把握以下内容：首先，确保锚具安装及预应力筋铺设质量。
污水处理厂土建施工和监理重点
污水处理厂土建施工和监理重点污水处理厂是一项基础设施工程，需要进行土建施工和监理。
土建施工包括地基处理、土方开挖、基础与结构施工等，而监理则负责协调土建施工方案、监督工艺水平和施工质量。
本文将着重探讨污水处理厂的土建施工重点和监理重点。
土建施工重点地基处理污水处理厂的重要部分是处理工艺设备和设施，其承重需要有支撑。
而当地土壤的力学特性需要考虑进去，避免设备沉降或位移等问题。
地基处理应遵循如下原则：1.坚固好压的层位作为设备的基础，设备的下方应填实物质并加固。
2.深度足够，并且配备足够的排水装置，避免地下水的影响。
3.遇到软土地层和水泥土层等特殊层次时，应按照相关规范制定处理方案。
土方开挖污水处理厂的土方开挖是指在现有的地面上进行的土方开挖活动，它是污水处理厂项目土建工程中的重要施工环节。
土方开挖应按照如下操作来进行：1.依据设计图纸及绿化要求，在地面划定出土方范围2.应选择挖掘机械手动挖掘或爆破开挖，需要保持主体框架的完整。
3.土方开挖后，应对场地进行平整处理，经验中需要保持基础平整度和排水设施等环节的呼应。
基础与结构施工污水处理厂土建项目的基础与结构施工是土建施工重点环节之一。
施工前应当逐一完成相关测量、检测等操作，确保所有地基和结构筋的统计数据准确。
同时，应按照设计图纸和技术规范进行基础与结构施工。
基础施工常见的流程是：先进行模板框架制作、再进行混凝土浇筑，最后完成拆模处理。
而结构施工则要视所需结构形式进行操作，例如钢结构拼装、水泥梁安装等等。
监理重点设计方案审查污水处理厂的设计方案必须先进行审查，确保方案的可行性。
设计方案重点关注内容如下：1.方案的参数计算，确保符合工程所需标准。
2.方案的合理性，要满足工程必要要求，如施工材料的环保、节能、耐腐蚀性等。
3.方案的安全性，对工程造成的潜在安全风险进行评估分析。
工艺节点监测污水处理厂的工艺流程比较复杂，施工过程中需要进行不同的分段监测。
包括处理工艺流程、设备功能性能检测、污水处理厂的运行调试等。
公司污水处理厂监理工作要点
污水处理厂监理工作要点分析随着我国经济的发展，工业废水和生活污水排放量急剧增长，政府水环境治理政策和标准的提高，现有污水处理基础设施数量和处理工艺不匹配，导致部分污水直接或超标排放到江、河、湖、海等自然水体，破坏了生态环境。
因此，加快达到一定规模城镇和园区的污水处理厂建设，是符合当前国家的宏观经济政策和产业指导方向。
结合近一年来在利津滨海新区污水处理厂建设和监理工作中遇到的问题和经验，简要分析一下污水处理厂建筑工程的监理工作要点。
一、测量定位工作的监理要点由于近年来各级管理部门对污水处理工程十分重视，工期要求往往很紧迫，常常是厂内多个建（构）筑物同时施工。
厂内有多个立体构造复杂的水池类构筑物，而且各种工艺管线较多，深浅不一，如不严格控制将对后续工艺管线安装和设备安装造成影响。
测量定位监理工作要点如下：（1）安排专人（测量专业监理工程师或有丰富测量经验的土建专业监理工程师）负责测量定位复核，配备测量仪器并保证仪器处于有效的检定期内；（2）在监理规划、监理实施细则和监理交底等文件中，明确测量定位监理工作程序、人员岗位职责；（3）要求承包商安排专人负责测量工作，审查人员的资质；（4）检查承包商的测量仪器，审查仪器合格证及检定证书，并定期监督承包商进行测量仪器的检定工作；(5)会同各个参建单位接收建设单位提供的由规划部门给出的测量定位点，并监督检查承包商作好交桩记录；(6)定期复核工程的控制网及加密测量，督促承包商对水准点及控制点进行有效的保护，变更时须及时在图上标明；二、地基与基础工程施工的监理要点污水处理厂工程各个构筑物，尤其是各种水池的地基与基础工程施工工程量较大，基坑面积、深度较大，对基坑支护的要求高。
地基与基础工程施工监理工作要点如下。
（1）对深基坑，提请建设单位按照有关规定聘请有资质的设计单位进行深基坑支护或沉井设计，并按有关规定履行对施工图审查的手续。
（2）依据工程地质勘察报告、基础施工图、深基坑支护施工图与有关规范，审查基坑开挖（沉井）的施工方案，对要求进行专家论证的施工方案，总监理工程师与有关专业监理工程师应参加专家论证会，必要时须提请监理公司有关技术负责人参加，并注意审查建设单位是否按照专家论证会的意见完善施工方案。
污水处理厂工程重点和难点
工程重点、难点、风险及合理建议一、工程项目特点1、本工程对测量要求较高，如何保证测量的精确性是一个难点.工程施工场地大、复杂,较容易破坏桩点是市政工程共性特征，对工程整体来讲,必须有一个控制网以保证作业面及与周边相连的范围都能随时恢复被破坏的点位，在有局部障碍物遮挡视线、排水工程中管道、井位等对测量精度要求高的部位来说，测量工作是本工程的一个关键环节。
施工前监理需要对交点进行复测，如何督促、协助承包单位做好高程及线形控制工作，确保施工范围内控制点位的准确性是本工程的一个难点.2、如何协调各方关系，保证工程顺利实施是本工程难点。
本工程由于工程量大,施工内容多，包括各种水构建筑物、照明及供配电工程、绿化工程及其他附属工程等内容。
各类专业、各种工序在同一区域施工作业,交叉环节多，如何组织好、协调好工程中的交通组织和同步施工,做好现场平面布置、各施工作业队伍间的衔接、隐蔽工程交接验收、地上地下设施保护及外来协作单位的配合协调等工作,对项目监理部有效地开展工作,保证工程顺利实施提出了更高的要求.3、安全文明施工要求高，确保实现安全文明施工管理目标是工程实施难点.二、工程项目难点控制1、施工测量控制开工前施工单位应做好施工测量工作，其内容包括导线、中线、水准基点复测,水准点增设等。
施工测量工作应按施工测量监理程序执行.施工单位的测量部门应按内部管理及质检体系，确定相应测量工作的责任制，开工前监理工程师应审查以下测量工作内容：1）施工单位测量人员数量、资质、测量仪器种类、数量、精度级别及工作状态，仪器使用前应进行校正与检验.2）开工前,平面控制桩、高程控制桩交接的连接关系和精度要进行复核，检查所有管道的中心线及高程,测量精度要满足规范要求。
3）检查、批复施工单位施工中测量、放样自检报告，按合同规范和施工监理程序要求复核测量结果和验收报告。
2、原材料控制1）原材料、构配件、成品半成品及设备必须有质量保证书、出厂合格证、复检报告、准用证等。
污水处理厂工程土建监理细则
污水处理厂工程土建监理细则污水处理厂工程是城市环境治理的重要组成部分。
在工程实施过程中，土建监理起着至关重要的作用。
本文旨在探讨污水处理厂工程土建监理细则，以期为相关工程提供指导。
一、污水处理厂的土建监理范围在进行污水处理厂工程土建监理时，需要对工程的各个环节进行监管。
主要涵盖下列范围：1. 土地勘测阶段：此阶段的关键是对土地的地质情况、地貌特征、交通条件、土地用途等进行勘测，确保选址科学合理。
2. 设计阶段：此阶段需要对工程设计进行细致的审查和监管，确保设计的合理性、科学性与可行性，确定设计规范、质量标准和验收方式。
3. 施工阶段：此阶段的监理工作要求对土方工程、建筑工程、钢筋混凝土工程、设备安装、防渗、节能环保等重点工程进行控制。
监督施工质量与安全管理，指导工程质量验收，保证工程质量。
4. 收尾阶段：此阶段需要对工程竣工验收、验收管理等问题进行监管，保证工程的质量完整、经济性、可靠性、适用性与安全性。
二、污水处理厂的土建监理标准为了确保污水处理厂工程的质量，监理人员要遵守一定的监理标准。
具体要求如下：1. 严格遵守国家和行业有关标准，科学制定监督方案和监督计划。
2. 对污水处理厂工程的设计计划、工程质量监控计划、工程实施方案、施工图纸、施工方案等进行审核，并提出有意义的建议和修改意见。
3. 对污水处理厂工程施工现场进行监督，检查工程遵守技术标准和质量规范的情况。
4. 对污水处理厂工程施工完工验收阶段，按照标准和规范进行检查验收，并提出监理意见。
5. 对污水处理厂工程中出现的质量问题，及时提出监理意见，并协调相关企业及时处理解决。
三、污水处理厂的土建监理流程污水处理厂工程的土建监理流程应遵循如下步骤：1. 审查设计文档：监理人员需对污水处理厂的各种设计文档、方案等进行审查，确保设计方案合理和符合国家有关法律法规。
2. 现场检查：监理人员要按照工程要求，现场进行检查，监督施工过程，发现和及时处理问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油化工类污水处理厂建设和监理--某污水处理厂土建简记某新区污水处理厂工程目前已建设完成，依据本工程的建设内容和本项目监理过程中的经验教训，简述污水处理厂类土建建设监理进行总结。
一、工程概况本工程规划建设用地面积约18.3亩，设计建筑物、构筑物占地面积约5100㎡。
主要工程包括办公楼、粗格栅提升泵站、高级氧化、絮凝沉淀过滤及消毒池、鼓风机房及配电室、生化及二沉池、脱水机房、污泥浓缩及均质池、细格栅旋流沉砂池、综合房等土建和安装工程，包括厂区自控、道路、照明、绿化、围墙及尾水管线等附属配套工程。
工程设计污水处理能力为1.0万m³/d，远期规划处理能力3.0万m³/d，服务对象为滨海新区的生活污水及工业废水。
处理工艺采用AA0工艺。
设计进水水质：化学需氧量COD≤500mg/L、生化需氧量BOD5≤200mg/L、悬浮物SS≤300mg/L、氨氮NH3-N≤40mg/L、总氮TN≤50mg/L、总磷TP≤4mg/L、ph=6.0-9.0；设计出水水质各指标达到一级A标准要求，化学需氧量COD≤50mg/L、生化需氧量BOD5≤10mg/L、悬浮物SS≤10mg/L、氨氮NH3-N≤5（8）mg/L、总氮TN≤15mg/L、总磷TP≤0.5mg/L、ph=6.0-9.0。
一级标准的A标准是城镇污水处理厂出水作为回用水的基本要求资料二、本工程污水处理构筑物及流程通过详细了解污水处理各构筑物建筑物类型、功能、处理原理和布置平面图，工艺系统图，以利于总图工艺、管线、电气、自控的结合，利于各构筑物土建、管线、电气、自控详图的解读。
资料资料1、平面布置图 提升泵站及 粗格栅细格栅及旋流除沙池 污泥脱水机房鼓风机房和配电室室 水解池生化池二沉池办公楼及中控室 综合加药房高级氧化池沉淀池连续流砂滤池消毒池 污泥均值浓缩池 污泥回流泵站2、工艺系统图及水力剖面（石化工业污水AAO工艺）工艺系统水力剖面图资料工艺系统流程图资料3、各构筑物功能和处理原理3.1粗格栅粗格栅机是由一种独特的耙齿厂装配成一组回转格栅链。
在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。
耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。
另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。
当耙齿把污水中的大颗粒固态悬浮物分离后可以保证水流畅通流过。
格栅安装倾角一般为60º～70º。
3.2提升泵站：（1）污水处理厂在运行工艺流程中一般采用重力流的方法通过各个构筑物和设备。
但由于污水市政管网的水头、厂区地形和地质的限制。
必须在前处理处加提升泵站将污水提到某一高度后才能按重力流方法运行。
污水提升泵站的作用就是将上游来的污水提升至后续处理单元所要求的高度，使其实现重力流。
（2）泵站内的水泵是多种多样，一般以离心泵为主。
按照安装方式分为干式泵和潜污泵，干式泵又有立式泵和卧式泵。
潜污泵有可在污水中安装和干式安装两种类型。
本工程采用立式潜污泵。
（3）集水池的作用是调节来水量与抽升量之间的不平衡，避免水泵频繁启动。
①集水池的布置应充分考虑到泵的维修，固定泵底座的维修等方便。
现在要求污水厂不能因修或换某一设备而停止资料污水处理。
因此潜污泵集水池最好是两套单独运行。
一些旧集水池只有一套运行，当某个泵的底座或水下某一部位损坏时，不得不停止进水，抽干水后才能修理上述设备。
这就需要改造成至少有一半数量的泵坚持运行的集水池，而在另一半集水池中能抽干水进行维修、更换。
本工程采用三台水泵提水，互为备用，故障检修采用行车式电动葫芦提升检修。
②对于平衡进水量和出水量现在大都采用调频的办法来解决，效果良好。
本工程采用超声波液位计、水泵变频器和plc可编程控制柜、中控软件进行泵站内水量平衡，避免水泵频繁启动。
3.3 细格栅和旋流除砂结构组合（1）细格栅原理同粗格栅，去除污水中细小悬浮物，降低后续生物处理负荷。
（2）旋流除砂池系统由GRV旋流除砂池设备、空气泵或砂泵、无轴螺旋砂水分离器、气体管路及提砂管路组成。
旋流除砂池装置包括旋流除砂池体、工作桥、传动装置、桨叶及气提装置等。
旋流除砂池设备是旋流除砂池的配套设备，旋流除砂池是污水预处理中的重要处理单元之一，主要用于去除污水中所夹杂的砂粒等固体杂质;有效保护污水处理后续工艺设备,同时可使砂粒与表面附着的有机污染物分离,减少及后续处理构筑物的沉积。
旋流除砂器运行时将使池中污水作螺旋运动;加上因污水切向进入产生的与叶轮旋向一致的旋流，池中的污水形成涡螺流态。
在适当的叶浆倾角和线速度条件下，污水中的砂粒将受到冲刷并仍保持最佳的沉降效果，而原来附着资料在砂粒上的有机质以及重度小的物质将随污水一同流出旋流池。
3.4水解酸化池水解酸化处理工艺中的目的，主要是将原有废水中的非溶解性有机物转变为溶解性有机物，特别是工业废水，主要将其中难生物降解的有机物转变为易生物降解的有机物，提高废水的可生化性，以利于后续的好氧处理。
石油化工污水中高分子有机物因相对分子量巨大，不能透过细胞膜，因此不可能为细菌直接利用。
它们在水解阶段被细菌胞外酶分解为小分子。
水解阶段是大分子有机物降解的必经过程，大分子有机物想要被微生物所利用，必须先水解为小分子有机物，这样才能进入细菌细胞内进一步降解。
酸化阶段是有机物降解的提速过程，因为它将水解后的小分子有机进一步转化为简单的化合物并分泌到细胞外。
这也是为何在实际的工业废水处理工程中，水解酸化往往作为预处理单元的原因。
酸化水解池污泥培养比较慢，主要保证营养物均衡，本工程水解酸化池利用污泥回流系统生，逐渐的将二沉池池沉淀收集的剩余污泥通过污泥回流泵站定期的排入水解酸化池，回流污泥所含的微生物能较快的适应环境，缩短驯化周期。
水解酸化池底的布水管均匀的分布，利用脉冲产生的短时冲击力将废水与厌氧污泥充分混合，形成污泥床，让微生物与有机物充分接触，提高处理效率。
目的：（1）提高污水可生化性：能将大分子有机物转化为小分子，提高后续好氧生化效果。
（2）初步去除废水中资料的COD。
（3）活性污泥的初步驯化培养。
3.5活性污泥生化池活性污泥是由活性微生物、微生物残留物、附着的不能降解的有机物和无机物所组成的褐色絮凝体，由大量细菌、真菌、原生动物和后生动物组成，以细菌为主，由不同大小的微生物群落组成。
本工程生化处理阶段采用AAO法。
AAO法是厌氧、缺氧和好氧的简称,脱氮是在缺氧段完成的,除磷则要求有厌氧段。
AO法主要是脱氮,AAO法可以同时去除氮、磷。
这两种工艺都要求污水充分曝气,使含氮有机物充分硝化,所以必须降低污泥负荷,延长曝气时间和增大鼓风量,AAO法在缺氧段前面还加有一个厌氧池,以达到对磷的有效去除效果。
在厌氧池进行磷的释放，在缺氧池进行脱氮，在好氧池进行硝化和磷的摄取。
污水与含磷回流污泥首先进入厌氧池，此时，含磷回流污泥释放磷，同时部分有机物进行氨化。
污水进入缺氧池后，与回流混合液的硝态氮进行反硝化作用，还原成氮气逸出。
然后污水进入曝气池，进行去除BOD，硝化和吸磷等项作用。
最后污水进入二沉池进行固液分离。
存在流程较长，回流污泥率高特点。
3.6 二沉池二沉池是进行泥水分离和污泥部分压缩的处理单元。
主要作用是将二沉池来水中的活性污泥与水进行分离并将分离出的污泥大部分泵送回曝气池，小部分泵送去污泥脱水工段。
本设计中二沉池采用中心进水、周边出水的辐流式二沉池。
资料中心进水辐流式沉淀池进水部分在池中心，污水从池底进入中心管，中心管周围为入流区，中心管周围均匀地开有配水孔，中心管外有整流套筒，使污水在池内分布均匀，在池的周边设出水集水渠，渠的两边有三角堰板，为保证出水堰的负荷，一般采用双边进水，集水渠外还有挡板，防止浮泥流入集水渠，池内有浮渣收集斗。
因中心导流筒流速大，活性污泥在中心导流筒内难于絮凝，并且这股水流与池内水相比，相对密度较大，向下流动时动能也较高，易冲击池底沉泥。
中心进水、周边排水的形式，使污水平稳均匀地流向沉淀池四周，最后溢入出水槽。
3.7高级氧化池石油化工污水，性质复杂，一些人工合成的有机物往往不能被微生物所降解。
石油化工污水具有量大、成分复杂、浓度高等特性,其中主要含有油、硫、酚、氰、硝基物、胺基物、芳烃及汞等重金属类有毒物质。
石化生产许多反应是在催化剂作用下完成，废水中往往含有重金属。
上游活性污泥法对污水部分指标去除效果不达标，采用化学法进一步去除污水中超标物质。
利用双氧水、硫酸、硫酸亚铁、氢氧化钠等化学试剂通过相应的氧化还原反应去除污染物。
臭氧的强氧化性，可以将污水中的Fe2+、Mn2+等金属离子氧化到较高或最高氧化态，再加碱形成更难溶的氢氧化物沉淀从水中除去。
与有机物反应时，臭氧的氧化作用可导致不饱和的有机分子的破裂而发生臭氧分解。
即臭氧分子在极性有机分子原来的双键位置上发生反应，把其分子分裂为两个羧酸类分子。
臭氧化物的自发性分裂产生一个羧基化合物和带有酸性和碱性基团的两性离子，后者是不稳定的，可分解成酸和醛。
因此，在废水处理领域，资料已开始广泛利用臭氧的这一性质对一些难以生物降解的有机废水进行处理，作为二级生物处理的预处理。
紫外/臭氧光化学系统能促进臭氧分解产生氧化能力更强的∙OH自由基，从而提高臭氧的氧化速率和效率，实现对有机物彻底的矿化处理。
3.8流砂滤池连续流砂滤池是集絮凝、澄清、过滤为一体的连续式过滤设备设施。
广泛应用在饮用水、工业用水、污水深度处理及中水回用处理领域。
该系统采用升流式流动床过滤和单一均质滤料，过滤与洗砂同时进行，能够24小时连续自动运行，无需停机反冲洗，巧妙的提砂和洗砂结构代替了传统的大功率反冲洗系统，能耗极低。
系统无需维护，管理简便，可以实现无人值守。
连续流砂过滤系统占地面积小，内部构件包含进水系统，配水系统，提砂系统，洗砂水回收系统及滤床等，采用不锈钢或者玻璃钢等材质。
主要功能是有效降低水体中悬浮物SS的指标。
3.9 消毒池本工程是添加次氯酸钠进行水质消毒。
3.10配电室和鼓风机房为整个厂区提供电力，为水解池和好氧池提供气源。
3.11综合房制备药剂和投加药剂，药剂种类包括双氧水、硫酸、硫酸亚铁、氢氧化钠、次氯酸钠、PAC、PAM 3.12污泥脱水机房剩余污泥的脱水外运资料三、工程剪影及相应管控要点、注意事项1、概述工程内容包括大容积水池结构土建、工艺电气设备安装，供风、加液、供水、污水、污泥、回用水等综合管线，强弱电、自动化控制及系统等工程内容。
开工前要仔细研读图纸，对照土建、工艺、电气、自控图纸，注意尺寸标注前后不符、施工详图缺失、尺寸型号未标注、预留预埋遗漏、管线及相应部位预留孔洞和套管的一致性等问题，做好图纸问题的对照记录和会审工作。
